Manual del EUFY E340 (T8425)

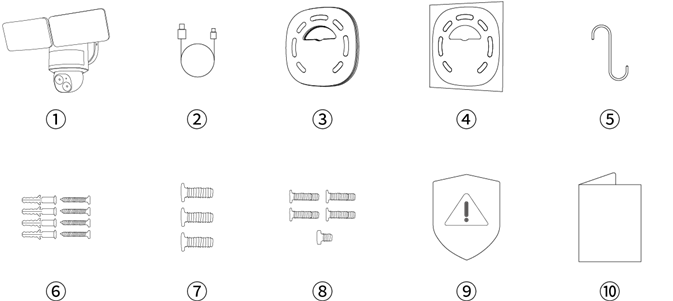

Contenido de la caja

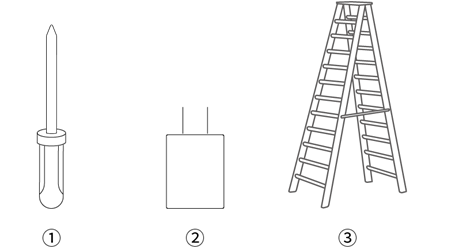

LO QUE NECESITA

(No incluido)

DE UN VISTAZO

*Utilice al menos una tarjeta microSD de clase 10 con un máximo de 128 GB.

CONFIGURACIÓN DEL SISTEMA

1. Descargue e instale la aplicación eufy Security y, a continuación, inicie sesión o cree una cuenta.



2. Encienda la cámara con foco mediante el cable de carga USB-C y un adaptador de corriente (5 V/1 A, no incluido).


   1. Para evitar arañazos en la cámara con foco, no retire la película protectora por el momento.
   2. Los focos solo se encenderán en el modo de alimentación con cable. La conexión alimentada por USB se utiliza para configurar la cámara de forma segura dentro de su casa.
   3. Asegúrese de que puede transmitir vídeo desde su cámara con foco ANTES DE LA INSTALACIÓN.
3. Toque en + en la aplicación y siga las instrucciones de la aplicación para añadir la cámara.

4. Desconéctela del adaptador de corriente y, a continuación, cierre la tapa del puerto USB.


La tapa del puerto USB debe estar cerrada para evitar que entre agua en la cámara con foco.

PREPARACIÓN PARA LA INSTALACIÓN

Compruebe las leyes locales para la instalación
Si se encuentra fuera de Norteamérica, la instalación y el cableado deben ser realizados por un electricista autorizado. Siga siempre las normas del código al instalar conexiones cableadas.

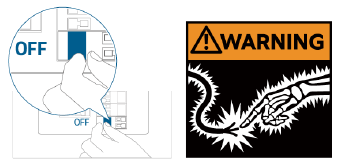

Desconexión de la alimentación en el disyuntor
Riesgo de descarga eléctrica

• Desactive la alimentación en su disyuntor o caja de fusibles antes de continuar, consulte con un electricista autorizado si es necesario.
• Encienda y apague las luces para asegurarse de que la electricidad en el área de instalación está apagada.
• Verifique que la fuente de alimentación sea una fuente de alimentación de 100~240 VCA 50/60 Hz.
• Mantenga el disyuntor apagado en cualquier momento durante el proceso de instalación.

NOTA: No utilice un interruptor de atenuación o un temporizador para este producto.

INSTALACIÓN DE LA CÁMARA CON FOCO

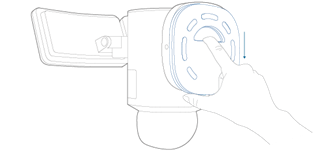

Separar el soporte de montaje
Separe el soporte de montaje de la cámara y déjelo a un lado para su posterior instalación.

Seleccionar una ubicación
Puede montar la cámara con foco verticalmente en una pared o colgarla de un techo. Con la alimentación apagada en el disyuntor, retire el foco existente si tiene uno.

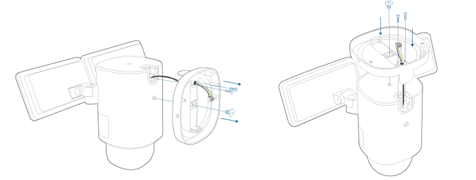

Montaje en pared Montaje en voladizo
Para el montaje en voladizo, vuelva a instalar primero la base de montaje.

Altura recomendada
Recomendamos montar la cámara a 2,44 m (8 pies) por encima del suelo para conseguir un alcance de detección de movimiento de hasta 12 m (40 pies).

Instalar el soporte de montaje

1. Pase los cables existentes por el orificio de la caja de conexiones.
2. Sostenga el soporte de montaje en la caja de conexiones, alinee los orificios de los tornillos, retire la espuma de los orificios y, a continuación, fije el soporte de montaje en la pared o el techo con los tornillos del soporte (bolsa C).

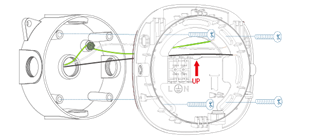

Montaje en pared

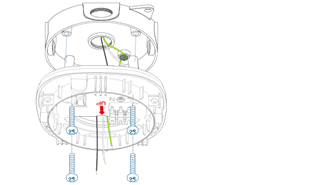

Montaje en voladizo

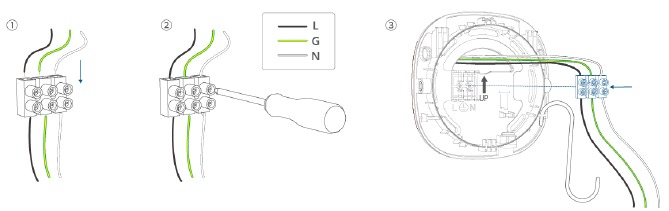

Conectar los cables

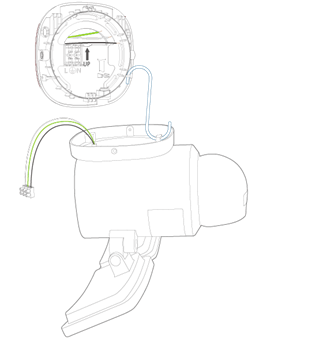

1. Cuelgue la cámara en el soporte con el gancho proporcionado mientras conecta los cables.

2. Conecte por separado el cable de tierra (cobre desnudo/verde/verde y amarillo), el cable con corriente (negro) y el cable neutro (blanco) de la caja de conexiones al cable de tierra (verde y amarillo), el cable con corriente (negro) y el cable neutro (blanco) de la cámara con foco utilizando conectores de cable, y luego asegure las conexiones con un destornillador.
   • Si el cable de tierra existente se ha conectado a la caja de conexiones, o si no hay cable de tierra, conecte el cable de tierra de la cámara con foco directamente a la caja de conexiones o a la placa de montaje.


1. Nunca realice conexiones cruzadas. Los cables deben conectarse con colores coincidentes.
2. Si tiene problemas con el funcionamiento adecuado de la cámara con foco, consulte a un técnico autorizado.

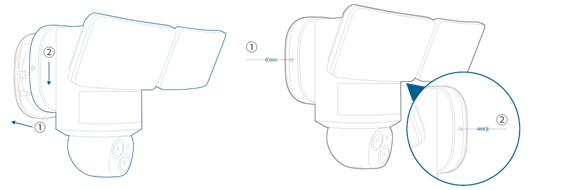

Colocar la cámara en el soporte de montaje

1. Retire el gancho, encaje la base de montaje en el soporte de montaje, alinee los orificios y fíjela con 2 tornillos de base (bolsa B).
2. Retire la etiqueta y la película protectora del foco.

Limpie la cámara con un paño de limpieza de lentes.

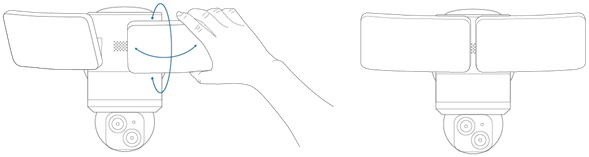

AJUSTE DEL ÁNGULO DE ILUMINACIÓN

Tire manualmente hacia arriba y hacia abajo o hacia la izquierda y hacia la derecha para ajustar el foco vertical u horizontalmente.

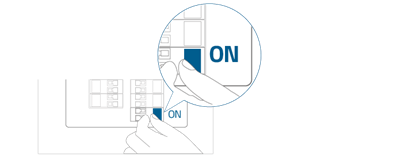

RESTAURACIÓN DE LA ENERGÍA

1. Encienda el disyuntor principal de la casa.
   En caso de que la cámara con foco no se encienda, apague el disyuntor antes de comprobar el cableado de la cámara con foco.

2. Ahora puede acceder a varias funciones y cambiar la configuración en la aplicación eufy Security. Para la resolución de problemas, consulte la sección de ayuda de la aplicación eufy Security.

GUÍA DE LUCES LED

	Violeta fijo	El sistema se está inicializando
	Azul fijo	Funcionando normalmente o listo para la configuración
	Rojo parpadeante	No está conectado a Internet
	Rojo fijo	Grabando o la transmisión en vivo está siendo vista
	Azul y rojo parpadeantes	Actualización del firmware en curso Nota: Mantenga la cámara conectada a una fuente de alimentación
