Manual de Joie i-Snug 2

Bienvenido a Joie^™

Altura del niño 40 cm-75 cm/ Peso del niño≤13 kg;

Por favor, lea atentamente este manual y siga cada paso para garantizar un viaje cómodo y la mejor protección para su hijo.

Para utilizar este sistema de retención infantil mejorado de Joie con la base i-Size de acuerdo con el Reglamento de la ONU n.º 129, su hijo debe cumplir los siguientes requisitos.
Altura del niño 40 cm-75 cm/ Peso del niño 13 kg; (Edad del niño< 12 meses).

Para utilizar este módulo de portabebés con el cinturón del vehículo, su hijo debe cumplir los siguientes requisitos.
Altura del niño 40 cm-75 cm/ Peso del niño 13 kg; (Edad del niño< 12 meses).

Base

Estas instrucciones muestran el uso del módulo de portabebés y la base. Esta base también se puede utilizar con otros módulos de portabebés Joie. Por favor, lea todas las instrucciones de este manual antes de instalar y utilizar el producto.

CONSERVAR PARA FUTURAS CONSULTAS.
POR FAVOR, LÉALO ATENTAMENTE.

Por favor, guarde el manual de instrucciones en el compartimento de almacenamiento en la parte inferior de la base como se muestra en la siguiente figura.

o
Por favor, guarde el manual de instrucciones en la parte inferior de los tejidos blandos.

Para obtener información sobre la garantía, por favor, visite nuestro sitio web en joiebaby.com

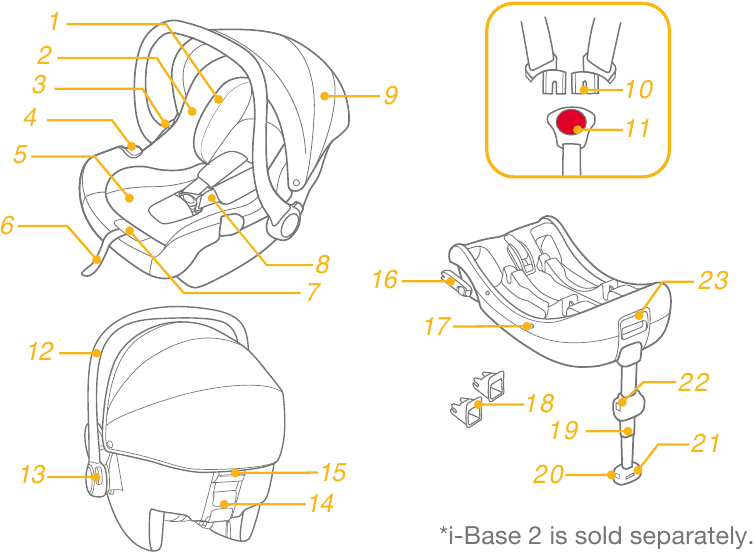

Lista de piezas

Por favor, asegúrese de que no faltan piezas.
Por favor, póngase en contacto con el distribuidor si falta algo.

1. Reposacabezas
2. Almohadilla del asiento
3. Botón A de liberación de la fijación del cochecito
4. Guía lateral
5. Reductor para bebés
6. Cinta de ajuste
7. Botón de ajuste del arnés
8. Arnés de hombro
9. Capota
10. Conectores del arnés
11. Hebilla del arnés
12. Asa
13. Botón del asa
14. Guía trasera
15. Botón B de liberación de la fijación del cochecito
16. Conector ISOFIX
17. Indicador de la carcasa
18. Guías ISOFIX
19. Pata de apoyo
20. Botón A de ajuste de la pata de apoyo
21. Indicador de la pata de apoyo
22. Botón B de ajuste de la pata de apoyo
23. Botón de liberación del sistema de retención infantil

• TENGA cuidado de que los objetos rígidos y las piezas de plástico del sistema de retención infantil mejorado estén situados e instalados de forma que no puedan quedar atrapados por un asiento móvil o en la puerta del vehículo.
• NO utilice los sistemas de retención infantil mejorados orientados hacia atrás en las posiciones de asiento en las que haya instalado un airbag frontal activo.
• Para utilizar este sistema de retención infantil mejorado con base de acuerdo con la norma UN
• Reglamento n.º 129, su hijo debe cumplir los siguientes requisitos. Altura del niño 40 cm-75 cm/ Peso del niño ≤13 kg (Edad del niño ≤12 meses).
• Para utilizar este módulo de portabebés con el cinturón del vehículo, su hijo debe cumplir los siguientes requisitos. Altura del niño 40 cm-75 cm/ Peso del niño ≤13 kg (Edad del niño ≤12 meses).
• Es posible que el sistema de retención infantil mejorado no se ajuste a todos los vehículos homologados. Consulte la lista de instalación incluida para obtener más detalles.
• Todas las correas que sujetan el sistema de retención infantil mejorado al vehículo deben estar apretadas. que cualquier pata de apoyo debe estar en contacto con el suelo del vehículo, que cualquier correa o protector contra impactos que sujete al niño debe estar ajustado al cuerpo del niño, y que las correas no deben estar torcidas.
• NO utilice ningún punto de contacto que soporte carga que no sea el descrito en las instrucciones y marcado en el sistema de retención infantil mejorado.
• Después de que su hijo se coloque en este sistema de retención infantil mejorado, el cinturón de seguridad debe utilizarse correctamente.
• Este sistema de retención infantil mejorado debe sustituirse cuando haya sido sometido a fuertes tensiones en un accidente. Un accidente puede causarle daños que no pueda ver.
• Tenga en cuenta el peligro de realizar cualquier alteración o adición al dispositivo sin la aprobación de la autoridad competente, y el peligro de no seguir de cerca las instrucciones de instalación proporcionadas por el fabricante del sistema de retención infantil mejorado.
• Por favor, mantenga este sistema de retención infantil mejorado alejado de la luz solar, de lo contrario puede estar demasiado caliente para la piel del niño. Siempre toque el sistema de retención infantil mejorado antes de colocar al niño en él.
• NO deje a su hijo desatendido en el sistema de retención infantil mejorado.
• Todo el equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.
• El sistema de retención infantil mejorado NO DEBE UTILIZARSE sin los tejidos blandos.
• Los tejidos blandos no deben sustituirse por otros que no sean los recomendados por el fabricante, ya que los tejidos blandos constituyen una parte integral del rendimiento de la retención.
• Por favor, compruebe si este sistema de retención infantil mejorado se puede instalar correctamente en su vehículo antes de comprarlo.
• NINGÚN sistema de retención infantil mejorado puede garantizar la protección total contra lesiones en un accidente. Sin embargo, el uso adecuado de este sistema de retención infantil mejorado reducirá el riesgo de lesiones graves o muerte para su hijo.
• NO instale este sistema de retención infantil mejorado sin seguir las instrucciones de este manual o puede poner a su hijo en grave riesgo de lesiones o muerte.
• NO utilice este sistema de retención infantil mejorado si tiene piezas dañadas o faltantes.
• Las instrucciones pueden conservarse en el sistema de retención infantil durante toda su vida útil.
• Para un "Sistema de retención infantil mejorado i-Size", el usuario también deberá consultar el manual del fabricante del vehículo.

Emergencia

En caso de emergencia o accidente, es muy importante que su hijo sea atendido con primeros auxilios y tratamiento médico inmediatamente.

Información del producto

NO utilice los sistemas de retención infantil mejorados orientados hacia atrás en las posiciones de asiento en las que haya instalado un airbag frontal activo.

El módulo de portabebés i-Snug™ 2 es compatible con i-Base 2, i-Base lx 2, i-Base Advance, i-Base Encore

1. Este es un "Sistema de retención infantil mejorado i-Size". Está homologado según el Reglamento de la ONU n.º 129 para su uso en las posiciones de asiento de vehículos compatibles con i-Size, tal como indican los fabricantes de vehículos en el manual del usuario del vehículo.
2. En caso de duda, consulte al fabricante del sistema de retención infantil mejorado o al distribuidor.

El módulo de portabebés i-Snug™ 2 es compatible con ClickFit R129, i-Base 2 con instalación de cinturón de vehículo

1. Este es un sistema de retención infantil mejorado específico con cinturón de vehículo.
2. En caso de duda, consulte al fabricante del sistema de retención infantil mejorado o al distribuidor.

El módulo de portabebés i-Snug™ 2 se puede utilizar por separado

1. Este es un sistema de retención infantil mejorado universal con cinturón. Está homologado según el Reglamento de la ONU n.º 129 para su uso principalmente en "posiciones de asiento universales", tal como indican los fabricantes de vehículos en el manual del usuario del vehículo.
2. En caso de duda, consulte al fabricante del sistema de retención infantil mejorado o al distribuidor.

Materiales: Plásticos, metal, tejidos
N.º de patente: Patentes en trámite

Elija el modo de instalación

Figura para la instalación	Adecuado para
	Altura del niño 40 cm-75 cm/ Peso del niño≤13 kg (Edad del niño≤12 meses)
	Altura del niño 40 cm-75 cm/ Peso del niño≤13 kg (Edad del niño≤12 meses)
	Altura del niño 40 cm-75 cm/ Peso del niño≤13 kg Edad del niño≤12 meses

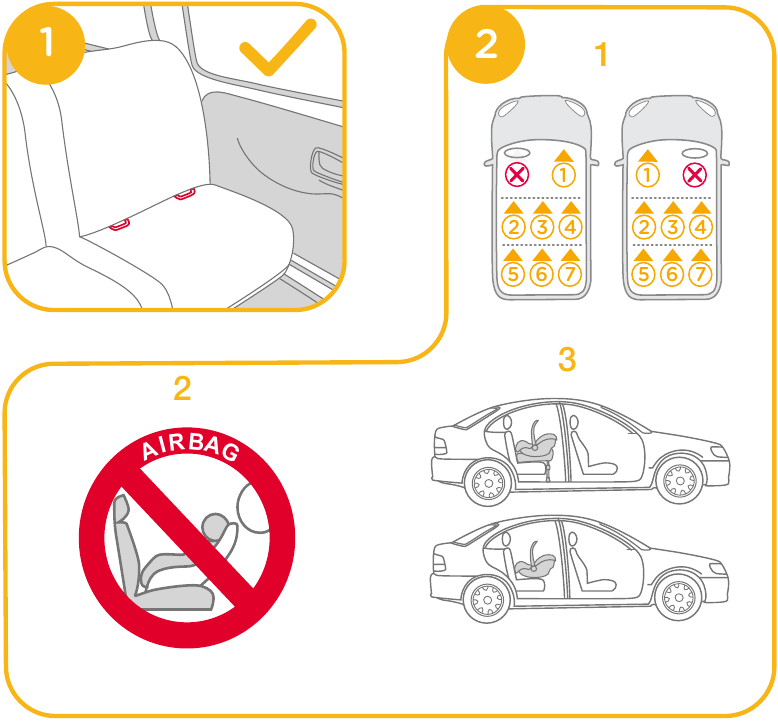

Consideraciones sobre la instalación

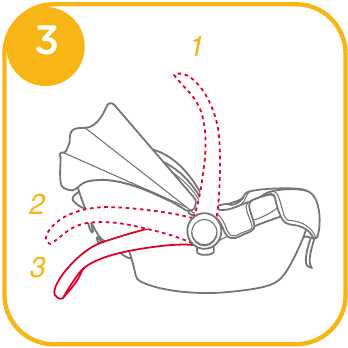

Ajuste del asa

ver imágenes 3 - 4

El asa del módulo de portabebés se puede ajustar a 3 posiciones.

• Posición 1: posición para el transporte en coche, a mano o en cochecito.

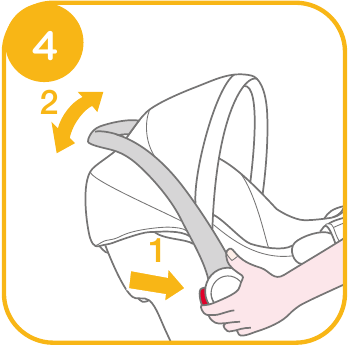

Para ajustar el asa, apriete los botones del asa en ambos lados para liberarla , y luego gire el asa hasta que encaje en cualquiera de las 3 posiciones.

Instalación con base

ver imágenes 5 - 15

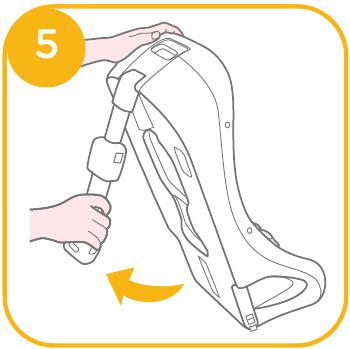

1. Despliegue la pata de apoyo del compartimento de almacenamiento.

2. Coloque las guías ISOFIX con los puntos de anclaje ISOFIX.

   Las guías ISOFIX pueden proteger la superficie del asiento del vehículo para que no se rompa. También pueden guiar los conectores ISOFIX.
3. Gire los conectores ISOFIX 180 grados hasta que apunten en la dirección de las guías ISOFIX.

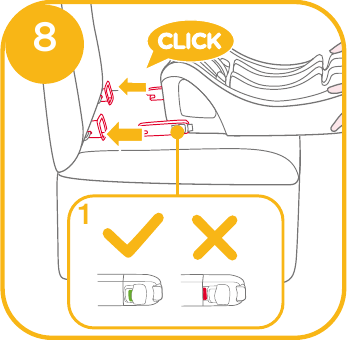

4. Alinee los conectores ISOFIX con las guías ISOFIX y, a continuación, encaje ambos conectores ISOFIX en los puntos de anclaje ISOFIX.

   • Asegúrese de que ambos conectores ISOFIX estén bien sujetos a sus puntos de anclaje ISOFIX. Deberían oírse dos clics audibles y los colores de los indicadores de ambos conectores ISOFIX deberían ser completamente verdes.
   • Compruebe que la base esté bien instalada tirando de ambos conectores ISOFIX.

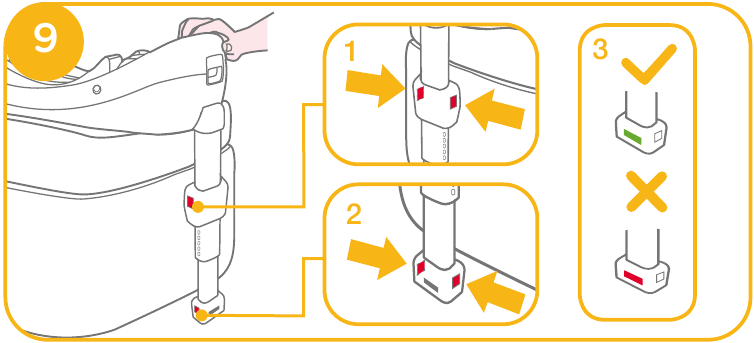

5. Después de colocar la base en el asiento del vehículo, extienda la pata de apoyo hasta el suelo:

   Cuando el indicador de la pata de apoyo se muestra en verde significa que está instalada correctamente, en rojo significa que está instalada incorrectamente.
   • La pata de apoyo tiene múltiples posiciones. Cuando el indicador de la pata de apoyo se muestra en rojo, esto significa que la pata de apoyo está en la posición incorrecta.
   • Asegúrese de que la pata de apoyo esté en pleno contacto con el panel del suelo del vehículo.
   • Apriete el botón de liberación de la pata de apoyo y, a continuación, acorte la pata de apoyo hacia arriba.

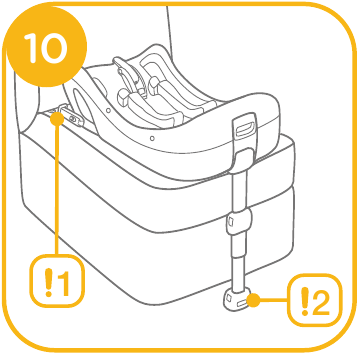

     La base completamente montada se muestra en la fig. 10:

   • Los conectores ISOFIX deben estar acoplados y bloqueados en los puntos de anclaje ISOFIX.
   • La pata de apoyo debe estar instalada correctamente con el indicador en verde.
   • Instale el sistema de retención infantil mejorado en el asiento trasero del vehículo y, a continuación, coloque al niño en el sistema de retención infantil mejorado.

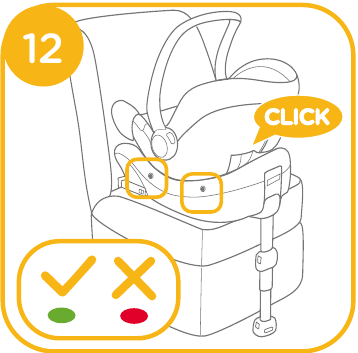

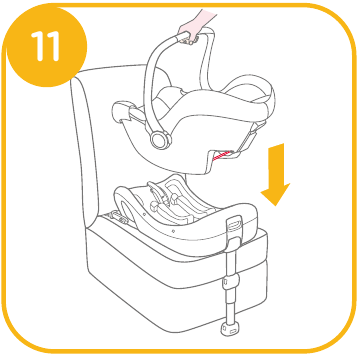

6. Empuje el módulo de la silla de auto para bebé hacia abajo en la base,

   si el sistema de retención infantil mejorado está seguro, el indicador del sistema de retención infantil mejorado se muestra en verde.

   • Tire hacia arriba del módulo de la silla de auto para bebé para asegurarse de que está bien enganchado a la base.

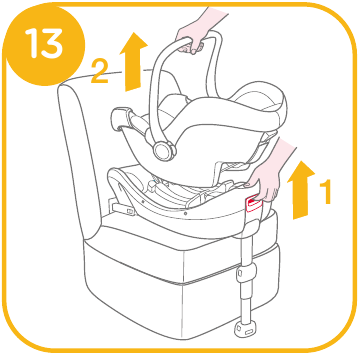

7. Para liberar el módulo de la silla de auto para bebé, tire de la silla de auto para bebé hacia arriba mientras aprieta el botón de liberación del sistema de retención infantil.

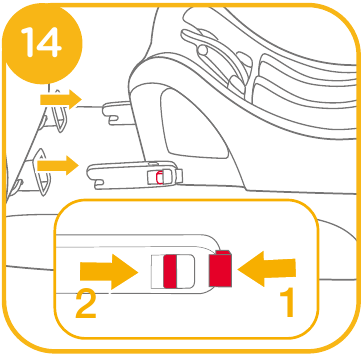

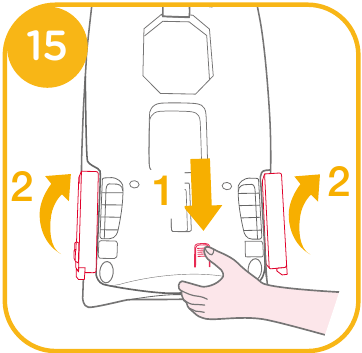

8. Para retirar la base, pulse primero el botón de bloqueo secundario y, a continuación, el botón en los conectores ISOFIX antes de retirar la base del asiento del vehículo.

9. Pulse el botón de liberación ISOFIX para plegar el ISOFIX.

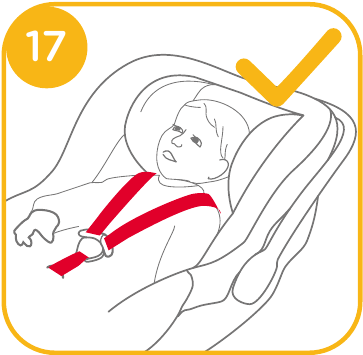

Reposacabezas y arneses de hombro

ver imágenes 16 - 17

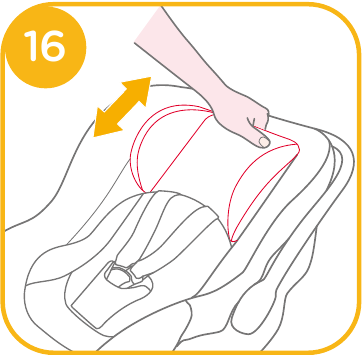

1. El reposacabezas se puede ajustar según la altura del bebé.

2. Compruebe que las correas del arnés de hombro están ajustadas a la altura correcta.
   • Independientemente de dónde esté el reposacabezas, la parte inferior del reposacabezas debe estar nivelada con el punto más alto del hombro del niño, como se muestra:

   • Si las correas del arnés de hombro no están a la altura correcta, el niño podría salir despedido del sistema de retención infantil mejorado en caso de colisión.

Sujeción del niño en el sistema de retención infantil mejorado

ver imágenes 18 - 23

Nota

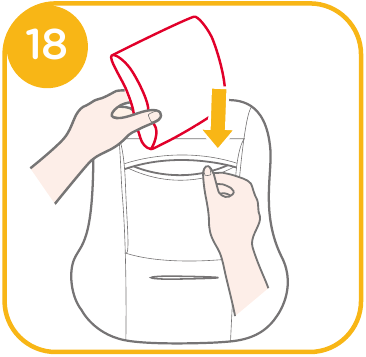

1. El inserto para bebés es para la protección de los niños. Los niños cuya altura sea inferior a 60 cm son adecuados para usar el inserto para bebés.
2. Antes de usar el inserto, añada la cuña de espuma.

   Retire la parte del cuerpo del inserto para bebés cuando los hombros del bebé ya no encajen cómodamente.


1. Mientras pulsa el botón de ajuste del arnés, tire completamente de los dos arneses de hombro del sistema de retención infantil mejorado.

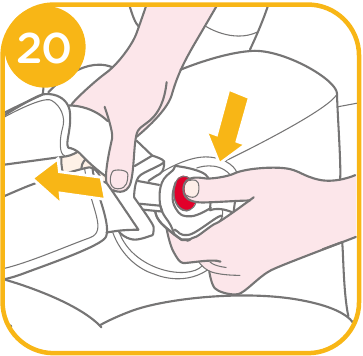

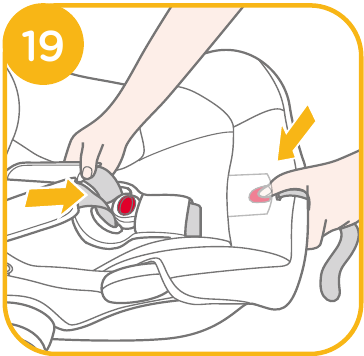

2. Desbloquee la hebilla de los arneses pulsando el botón rojo.

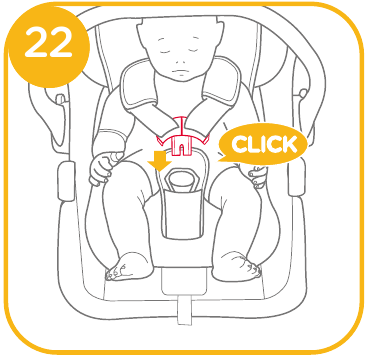

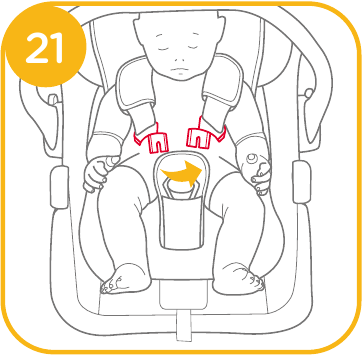

3. Coloque al niño en el módulo de la silla de auto para bebé y bloquee la hebilla.

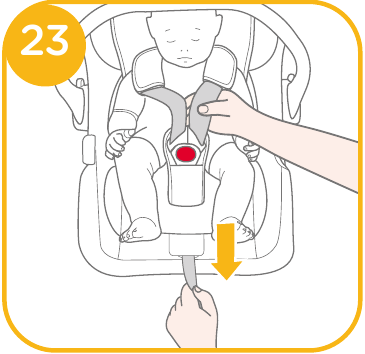

4. Apriete los arneses de hombro tirando de la cincha de ajuste.

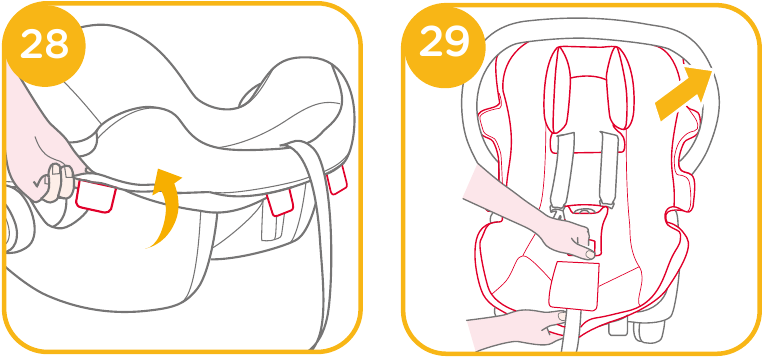

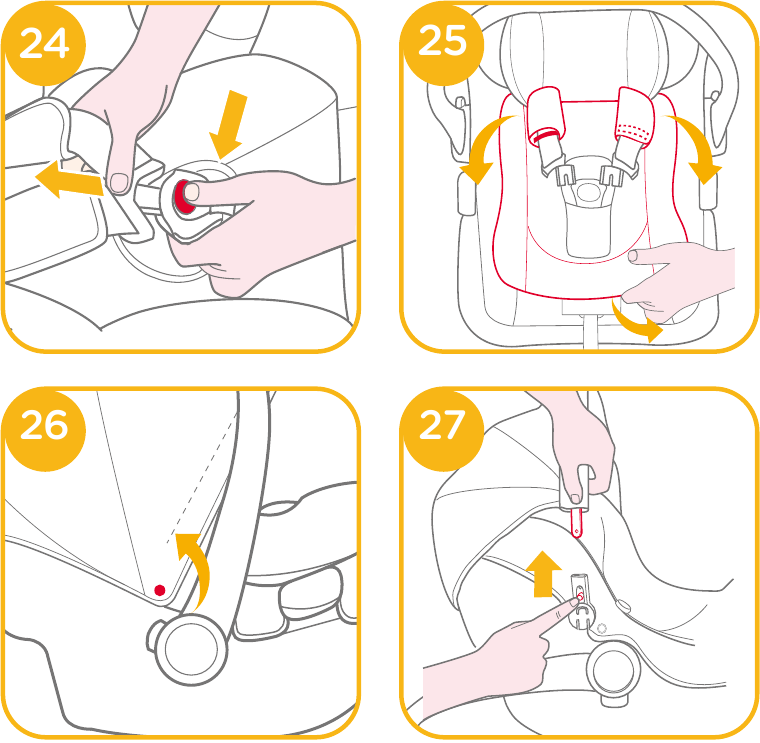

Desmontaje de la capota y la almohadilla del asiento

ver imágenes 24 - 29

Para volver a montar los artículos blandos, invierta los pasos mencionados.

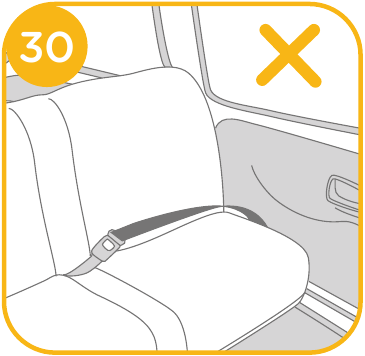

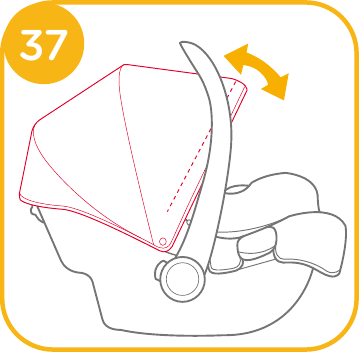

Instalación sin base

ver imágenes 30 - 37

• NO instale este módulo de silla de auto para bebé en asientos de vehículo con cinturones abdominales.

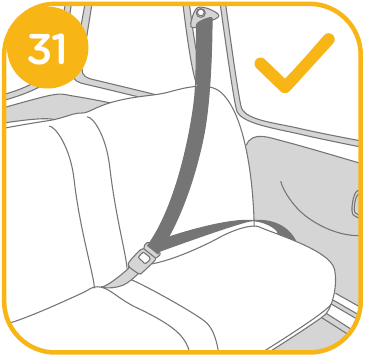

• Este módulo de silla de auto para bebé solo es adecuado para asientos de vehículo con un cinturón de seguridad retráctil de 3 puntos.


1. Coloque el módulo de silla de auto para bebé en el asiento del vehículo donde desee colocarlo. Extraiga el cinturón de seguridad del vehículo y bloquéelo en la hebilla del vehículo, deslizando el cinturón abdominal del vehículo en las guías laterales del módulo de silla de auto para bebé.

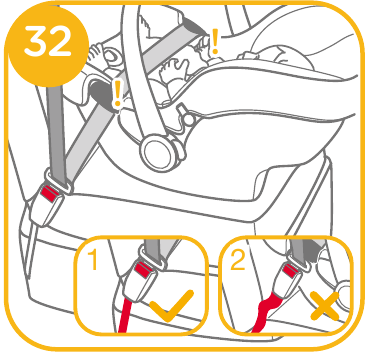

   • El módulo de silla de auto para bebé no se puede utilizar si la hebilla del cinturón de seguridad del vehículo (extremo de la hebilla hembra) es demasiado larga para anclar el módulo de silla de auto para bebé de forma segura.
2. Deslice el cinturón diagonal en la guía trasera.

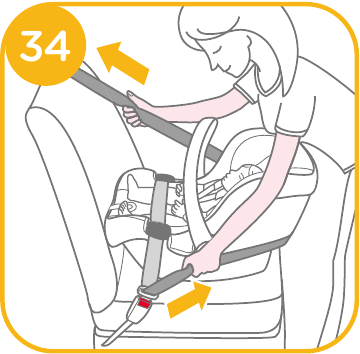

3. Tire del cinturón de hombro del vehículo para sujetar el módulo de silla de auto para bebé de forma firme y segura.

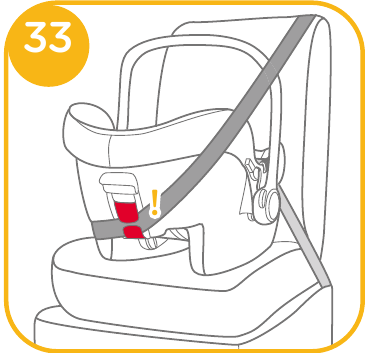

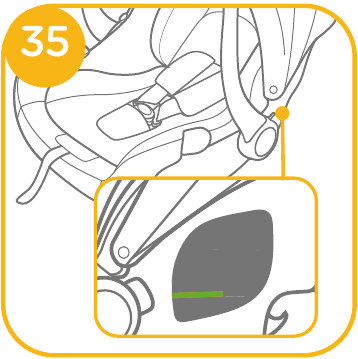

4. La línea de nivel del módulo de silla de auto para bebé debe estar nivelada con el suelo cuando el módulo de silla de auto para bebé esté instalado.

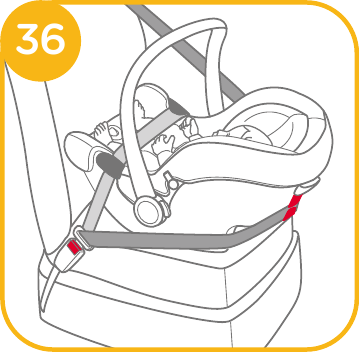

   • Tense al máximo el cinturón de seguridad del vehículo, comprobando que no esté suelto ni torcido.
   • Después de instalar el módulo de silla de auto para bebé, compruebe siempre que los cinturones del vehículo estén colocados correctamente y bien sujetos en la hebilla del vehículo.


Uso con cochecitos

ver imágenes 38 - 47

Su módulo de portabebés está diseñado para acoplarse a ciertos modelos de cochecitos Joie que cuentan con una bandeja especial, barra de apoyo o soporte para pantorrillas.

• Asegúrese de que su cochecito pueda acoplar el módulo de portabebés antes de comprarlo.
• Nunca permita que haya más de un bebé en el sistema de viaje a la vez.
• Por favor, frene su cochecito antes de montar el módulo de portabebés.
• Compruebe que las piezas utilizadas para fijar el módulo de portabebés estén bien sujetas al cochecito.
• Recline el respaldo del asiento del cochecito a la posición más baja.


Uso con cochecitos Joie

Para montar el módulo de portabebés en los cochecitos Joie, siga estos pasos:

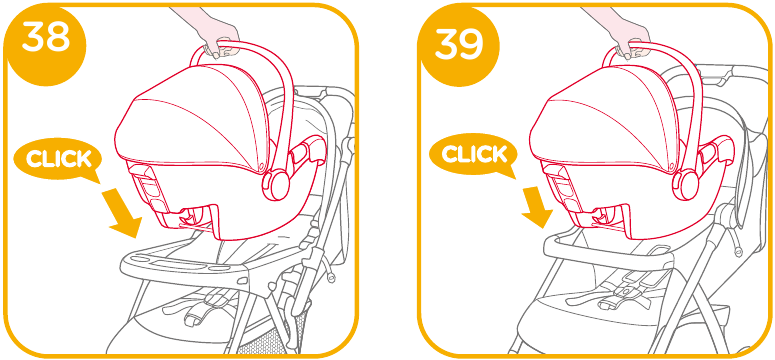

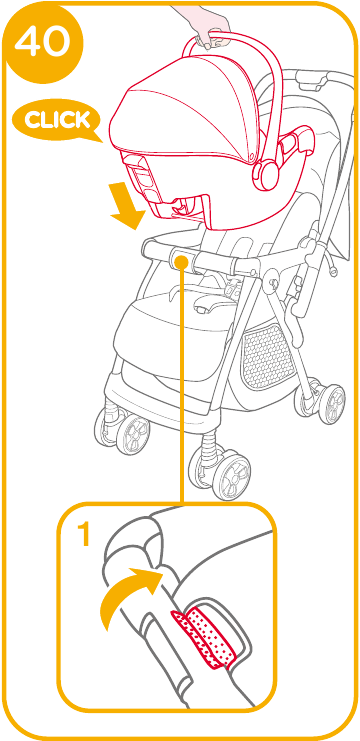

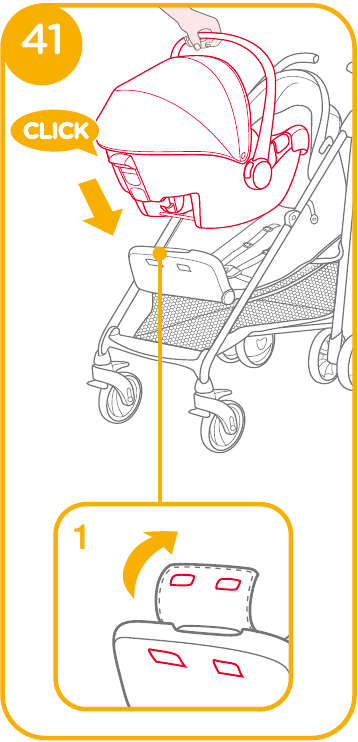

1. Coloque el módulo de portabebés en el cochecito de forma que las muescas de los balancines encajen sobre el borde de la barra de apoyo, la bandeja o el soporte para pantorrillas. El módulo de portabebés encajará automáticamente en su lugar.
   ver 38 & 39 & 40 & 41


   • Si la barra de apoyo tiene una cubierta de tela, primero desenganche el velcro de la cubierta de la barra de apoyo.

   • Para el cochecito con un soporte para pantorrillas special2, ajuste el soporte para pantorrillas a la posición vertical, desenganche el velcro y, a continuación, levante la cubierta de tela.

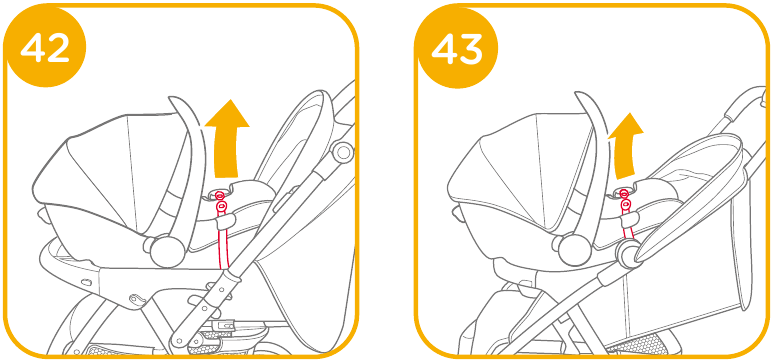

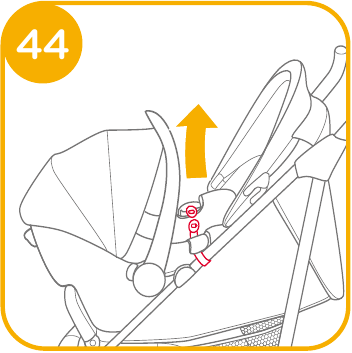

2. Utilice las correas a ambos lados del cochecito para fijar el sistema de retención infantil.
   ver 42 & 43 & 44

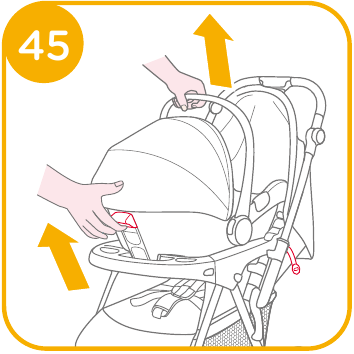

   • Intente tirar del sistema de retención infantil hacia arriba para comprobar que está correctamente colocado.

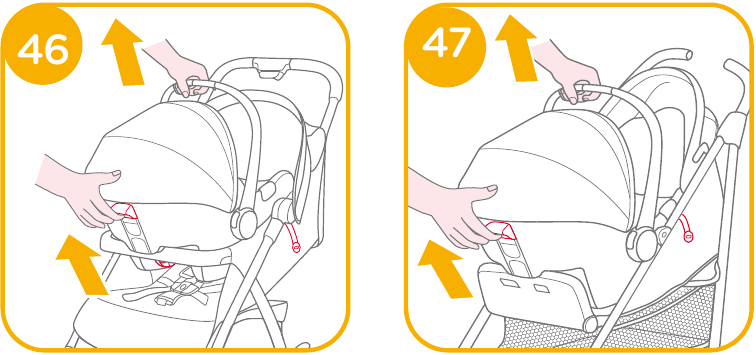

Para retirar el módulo de portabebés, suelte las correas del módulo de portabebés, tire hacia arriba de la manija de liberación del cochecito para liberar el módulo de portabebés de la bandeja, la barra de apoyo o el soporte para pantorrillas y, a continuación, levante el módulo de portabebés del cochecito. Consulte 45 & 46 & 47.

Cuidado y mantenimiento

• Después de retirar la cuña de espuma del inserto, guárdela en un lugar al que el niño no pueda acceder.
• Lave la funda del asiento y el acolchado interior con agua fría a menos de 30 °C. Consulte la etiqueta de cuidado para obtener instrucciones sobre la limpieza de las partes de tela del portabebés.
• No planche los productos blandos.
• No lave con lejía ni limpie en seco los productos blandos.
• No utilice detergentes sin diluir, gasolina u otro disolvente orgánico para lavar el módulo o la base del portabebés. Puede dañar el sistema de retención infantil mejorado.
• No retuerza la funda del asiento ni el acolchado interior al intentar secarlos. Puede dejar la funda del asiento y el acolchado interior con arrugas.
• Cuelgue la funda del asiento y el acolchado interior para que se sequen a la sombra.
• Retire el módulo y la base del portabebés del asiento del vehículo si no se van a utilizar durante un período prolongado. Coloque el sistema de retención infantil mejorado en un lugar fresco y seco y en un lugar al que su hijo no pueda acceder.
