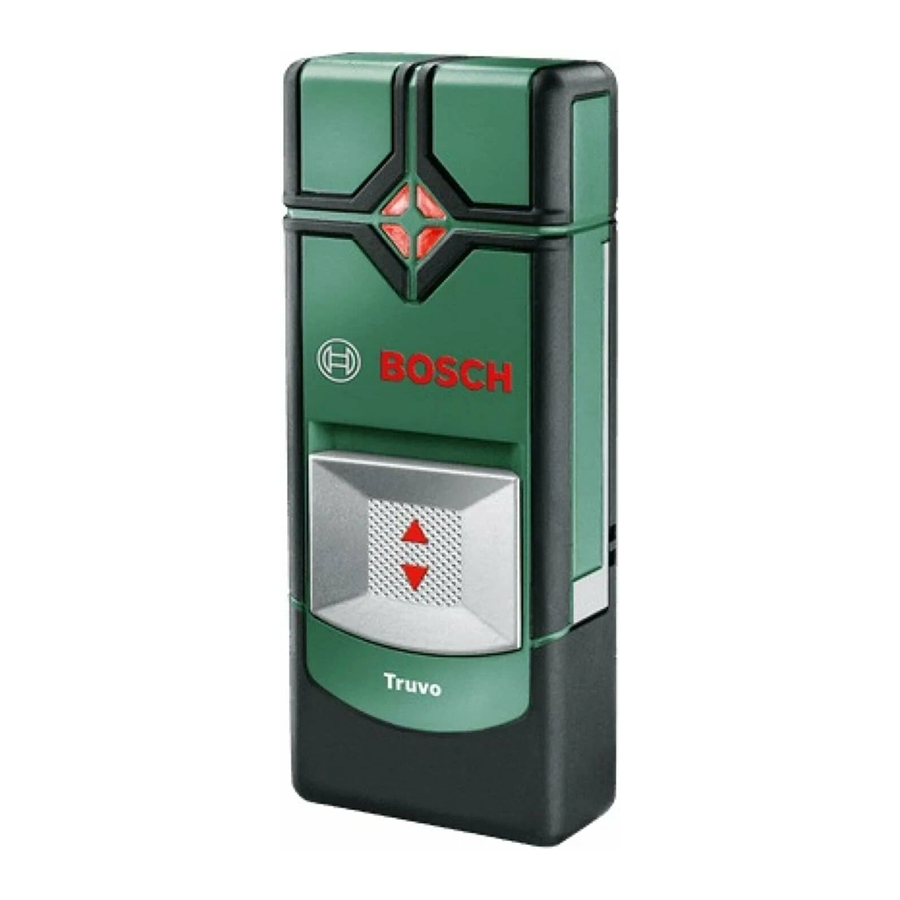

Manual de Bosch Truvo

Descripción del producto y especificaciones

Tenga en cuenta las ilustraciones al principio de este manual de instrucciones.

Uso previsto

El instrumento de medición está diseñado para la detección de metales (metales ferrosos y no ferrosos, p. ej., acero de refuerzo) y cables con corriente en paredes, techos y suelos.
El instrumento de medición es adecuado para su uso en interiores.

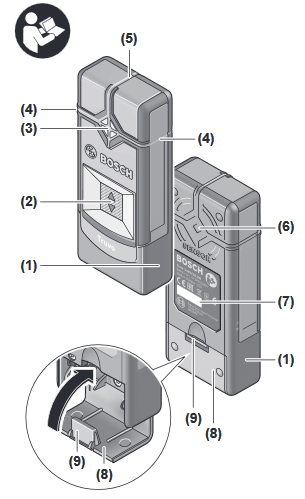

Características del producto

La numeración de las características del producto que se muestran se refiere a la ilustración del instrumento de medición en la página gráfica.

1. Superficie de agarre
2. Interruptor de encendido/apagado
3. Luz indicadora
4. Ayudas de marcado izquierda y derecha
5. Ayuda de marcado superior
6. Área del sensor
7. Número de serie
8. Tapa del compartimento de las pilas
9. Mecanismo de bloqueo de la tapa del compartimento de las pilas

Datos técnicos

1. Depende del material y el tamaño de los objetos, así como del material y el estado del sustrato.
2. Menor profundidad de detección con cables sin corriente
3. Solo se producen depósitos no conductores, con lo que se espera una conductividad temporal ocasional causada por la condensación.

El número de serie (7) en la placa de características se utiliza para identificar claramente su instrumento de medición.

• La precisión y la profundidad de detección del resultado de la medición pueden verse afectadas negativamente si el estado del sustrato es desfavorable.

Montaje

Colocación/cambio de las pilas
Se recomienda utilizar pilas alcalinas de manganeso para el funcionamiento del instrumento de medición.
Para abrir la tapa del compartimento de las pilas (8), presione el mecanismo de bloqueo (9) y levante para abrir la tapa del compartimento de las pilas. Introduzca las pilas.
Al insertar las pilas, asegúrese de que la polaridad sea la correcta según la ilustración en el interior del compartimento de las pilas.
Reemplace siempre todas las pilas al mismo tiempo. Utilice solo pilas del mismo fabricante y que tengan la misma capacidad.

• Saque las pilas del instrumento de medición cuando no lo esté utilizando durante un período de tiempo prolongado. Las pilas pueden corroerse y autodescargarse durante un almacenamiento prolongado en el instrumento de medición.

Funcionamiento

• Proteja el instrumento de medición de la humedad y la radiación solar directa.
• No exponga el instrumento de medición a temperaturas extremas ni a cambios bruscos de temperatura. En caso de grandes variaciones de temperatura, deje que el instrumento de medición se adapte a la temperatura ambiente antes de encenderlo. La precisión del instrumento de medición puede verse comprometida si se expone a temperaturas extremas o a fluctuaciones de temperatura.
• Evite los golpes fuertes al instrumento de medición o que se le caiga. Tras fuertes influencias externas y en caso de anomalías en el funcionamiento, debe hacer revisar el instrumento de medición por un agente autorizado del servicio postventa de Bosch.
• Ciertas condiciones ambientales perjudican fundamentalmente los resultados de la medición. Entre ellas se incluyen, por ejemplo, la proximidad de dispositivos que generan fuertes campos eléctricos, magnéticos o electromagnéticos, la humedad, los materiales de construcción metálicos, los materiales de aislamiento laminados con láminas o los papeles pintados o baldosas conductores. Por lo tanto, consulte también otras fuentes de información (por ejemplo, planos de construcción) antes de taladrar, serrar o fresar en paredes, techos o suelos.
• Sujete el instrumento de medición únicamente por la superficie de agarre prevista (1) para no influir en la medición.
• No pegue ninguna pegatina ni etiqueta en la zona del sensor (6) de la parte posterior del instrumento de medición. Las etiquetas metálicas en particular afectarán a los resultados de la medición.

No lleve guantes al realizar las mediciones y asegúrese de estar conectado a tierra correctamente. Si no está conectado a tierra correctamente, la identificación de los cables con corriente puede verse afectada.

Al realizar mediciones, evite los dispositivos que emitan fuertes campos eléctricos, magnéticos o electromagnéticos. Si es posible, desactive todas las herramientas cuya radiación pueda interferir con la medición y apague las funciones o herramientas correspondientes.

Puesta en funcionamiento

Conexión/desconexión

• Antes de encender el instrumento de medición, asegúrese de que la zona del sensor (6) esté seca. Si es necesario, utilice un paño para secar el instrumento de medición.
• Si el instrumento de medición ha estado expuesto a un cambio de temperatura significativo, deje que se ajuste a la temperatura ambiente antes de encenderlo.

Para conectar el instrumento de medición, presione el interruptor de encendido/apagado (2) hacia abajo.

El instrumento de medición realiza una breve autocomprobación y se calibra automáticamente. Una vez que la luz indicadora (3) se pone verde, el instrumento de medición está listo para su uso.

Para desconectar el instrumento de medición, presione el interruptor de encendido/apagado (2) hacia arriba.

Si no se realiza ninguna medición durante aprox. 10 minutos, el instrumento de medición se apaga automáticamente para ahorrar batería.

Nota: Cuando el instrumento de medición se ha apagado automáticamente, el interruptor de encendido/apagado (2) seguirá estando en la posición "encendido". Para volver a encender el instrumento de medición, primero apáguelo y luego vuelva a encenderlo.

Modo de funcionamiento

El instrumento de medición comprueba el sustrato de la zona del sensor (6) hasta la profundidad de detección máxima.

Los objetos metálicos y los cables con corriente se buscan automáticamente durante cada medición.

Mueva siempre el instrumento de medición en línea recta en dirección lateral sobre el sustrato, aplicando una ligera presión, sin levantarlo ni cambiar la presión. Sujete el instrumento de medición por la superficie de agarre (1) con un agarre uniforme y no toque la zona del sensor (6) al realizar las mediciones.

Los objetos solo se muestran aproximadamente la primera vez que se desplaza sobre ellos. Mueva el instrumento de medición varias veces sobre la misma superficie para localizar el objeto con precisión.

La profundidad de detección de la medición depende del material y el tamaño de los objetos, así como del material y el estado del sustrato, y puede ser inferior a la profundidad de detección máxima.

• Antes de taladrar, serrar o fresar en paredes, consulte otras fuentes de información para asegurarse de que elimina los peligros.
  Dado que los resultados de la medición pueden verse influidos por las condiciones ambientales o la naturaleza de la pared, puede haber un peligro aunque no se emita ninguna señal acústica y la luz indicadora (3) se ilumine en verde.

Búsqueda de objetos metálicos

Al acercarse a un objeto metálico, la luz indicadora (3) primero se ilumina en amarillo, luego cambia a rojo y se emite una señal acústica. El tono de la señal acústica aumenta a medida que se acerca al objeto metálico. Si el objeto metálico está debajo del centro del rango del sensor (6), el tono será el más alto.

• Incluso cuando la luz indicadora está amarilla, puede haber un objeto metálico debajo del rango del sensor. Hay objetos metálicos pequeños o profundos cerca del sensor, o la naturaleza de la pared afecta al resultado de la medición.

Búsqueda de cables con corriente

El instrumento de medición muestra cables con corriente monofásicos (110−240 V, 50−60 Hz). Otros cables (cables de electricidad multifásicos, CC, frecuencia o tensión superior/inferior), así como los cables sin corriente no pueden detectarse de forma fiable, pero pueden mostrarse como objetos metálicos.

Preparación para realizar mediciones y características del proceso de medición:

• El cable debe tener corriente. Por lo tanto, debe conectar consumidores de electricidad (por ejemplo, luces, electrodomésticos) al cable de electricidad que está intentando encontrar. Encienda los consumidores de electricidad para asegurarse de que el cable de electricidad tiene corriente.
• La señal de 50–60 Hz del cable de electricidad debe poder llegar al instrumento de medición. Si el cable está en paredes húmedas (por ejemplo, debido a la alta humedad), detrás de láminas metálicas (por ejemplo, de aislamiento térmico) o en una tubería metálica vacía, la señal no llegará al instrumento de medición y no podrá encontrar el cable.
  Si la luz indicadora (3) se ilumina en amarillo o rojo en un rango más amplio, entonces el material está blindado eléctricamente y la búsqueda de cables con corriente no es fiable.
• El instrumento de medición debe estar suficientemente conectado a tierra. Para ello, sujételo firmemente (sin guantes) por la superficie de agarre (1). Asegúrese de estar en buen contacto con el suelo. Los zapatos aislantes, las escaleras o las plataformas pueden comprometer su contacto con el suelo. El suelo también debe estar conectado a tierra para que se detecten los cables con corriente.
• La señal de 50–60 Hz del cable de electricidad debe ser más fuerte a lo largo del cable que en sus inmediaciones. Si la pared está muy seca o mal conectada a tierra, la señal tendrá la misma intensidad en toda la pared. Esto hará que el instrumento de medición indique que ha encontrado una señal en un área grande, pero no podrá detectar la ubicación exacta del cable. En este caso, puede ser útil colocar la mano libre en la pared a 20−30 cm del instrumento de medición para alejar la señal de la pared.

Si se encuentra un cable con corriente, la luz indicadora (3) parpadea en rojo y suena una señal acústica pulsante a un ritmo rápido.

Consejos de trabajo

Marcado de objetos

Si es necesario, se pueden marcar los objetos detectados. Realice una medición como de costumbre.

Una vez que haya encontrado los límites o el centro de un objeto, marque la ubicación buscada en la ayuda de marcado superior (5) y en la ayuda de marcado lateral (4). Conecte los puntos con una línea vertical y horizontal. El límite o el centro del objeto se encuentra donde se cruzan las líneas.

Recalibración

Recalibre manualmente el instrumento de medición si la luz indicadora (3) sigue iluminándose en amarillo o rojo aunque no haya metal cerca del instrumento de medición.

• Encienda el instrumento de medición con el interruptor de encendido/apagado (2).
• Extraiga una pila del instrumento de medición mientras está encendido.
• Apague el instrumento de medición con el interruptor de encendido/apagado (2) después de haber extraído la pila.
• Vuelva a insertar la pila en el instrumento de medición. Asegúrese de que la polaridad sea correcta.
• Retire todos los objetos cerca del instrumento de medición (incluidos los relojes o los anillos metálicos) y sostenga el instrumento de medición en el aire.
• Encienda y apague el instrumento de medición de nuevo en 3 s utilizando el interruptor de encendido/apagado (2). La luz indicadora (3) parpadeará en rojo lentamente durante los 3 s para indicar que está listo para la calibración.
• Vuelva a encender el instrumento de medición en 0,5 s. La calibración comenzará y tardará aproximadamente 6 s. Durante la calibración, la luz indicadora (3) parpadea en verde a un ritmo rápido. Una vez que la luz indicadora se ilumina en verde de forma continua, la calibración se ha completado y el instrumento de medición está listo para su uso.

Nota: Si no se observa la secuencia de apagado y encendido de nuevo, la calibración no tendrá lugar. La luz indicadora (3) sigue iluminándose en amarillo o rojo aunque no haya metal cerca. En este caso, repita la calibración de la misma forma.

Errores: causas y medidas correctoras

Error al buscar e indicar metal

Error al buscar e indicar cables con corriente

Mantenimiento y servicio técnico

Mantenimiento y limpieza

• Compruebe la herramienta de medición antes de cada uso. Si la herramienta de medición presenta daños visibles o si hay piezas sueltas en el interior de la herramienta de medición, ya no se puede garantizar un funcionamiento seguro.

Mantenga siempre limpia y seca la herramienta de medición para garantizar un funcionamiento óptimo y seguro.

No sumerja nunca la herramienta de medición en agua u otros líquidos. Limpie la suciedad con un paño suave y seco. No utilice detergentes ni disolventes.

Servicio postventa y servicio de asistencia técnica

Nuestro servicio postventa responde a sus preguntas sobre el mantenimiento y la reparación de su producto, así como sobre las piezas de repuesto. Encontrará despieces e información sobre piezas de repuesto en: www.bosch-pt.com

El equipo de asesores de uso de productos de Bosch estará encantado de ayudarle con cualquier pregunta sobre nuestros productos y sus accesorios.

En toda correspondencia y pedidos de piezas de repuesto, incluya siempre el número de referencia de 10 dígitos que figura en la placa de características del producto.

Gran Bretaña
En www.bosch-pt.co.uk puede solicitar piezas de repuesto u organizar la recogida de un producto que necesite servicio o reparación.
Tel. Servicio: (0344) 7360109
E-Mail: boschservicecentre@bosch.com

Puede encontrar más direcciones de servicio técnico en: www.bosch-pt.com/serviceaddresses

Advertencias de seguridad

Deben leerse y respetarse todas las instrucciones. Las medidas de seguridad integradas en la herramienta de medición pueden verse comprometidas si la herramienta de medición no se utiliza de acuerdo con estas instrucciones. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.

• La herramienta de medición solo debe ser reparada por un especialista cualificado que utilice únicamente piezas de repuesto originales. Esto garantizará que se mantenga la seguridad de la herramienta de medición.
• No utilice la herramienta de medición en atmósferas explosivas que contengan líquidos, gases o polvo inflamables. Se pueden producir chispas dentro de la herramienta de medición, que pueden inflamar el polvo o los vapores.
• La herramienta de medición puede no ser 100% precisa por razones tecnológicas. Para eliminar los peligros, familiarícese con otras fuentes de información, como planos de construcción y fotografías tomadas durante la construcción, etc., antes de realizar cualquier trabajo de perforación, serrado o fresado en paredes, techos o suelos. La precisión de la herramienta de medición puede verse afectada por influencias ambientales, como el nivel de humedad o la presencia de otros dispositivos electrónicos cercanos. La estructura y el estado de las paredes (por ejemplo, humedad, materiales de construcción que contengan metal, papel pintado conductor de la electricidad, materiales aislantes, baldosas) y el número, el tipo, el tamaño y la posición de los objetos pueden distorsionar los resultados de la medición.
• Asegúrese de estar correctamente conectado a tierra al realizar mediciones. Si no está correctamente conectado a tierra (por ejemplo, al usar calzado aislante o al estar de pie sobre una escalera), no será posible localizar cables con corriente.
• Si hay tuberías de gas en el edificio, compruebe que ninguna de ellas haya resultado dañada después de completar cualquier trabajo en paredes, techos o suelos.
• Los cables con corriente se pueden detectar más fácilmente cuando los consumidores de energía (por ejemplo, lámparas, electrodomésticos) están conectados al cable que se busca y encendidos.Desconecte los consumidores de energía y asegúrese de que los cables con corriente estén sin tensión antes de perforar, serrar o fresar en paredes, techos o suelos. Después de realizar cualquier tipo de trabajo, compruebe que los objetos colocados sobre el material base no tengan tensión.
• Al fijar objetos a paredes secas, y en particular al fijarlos a la subestructura, compruebe que tanto la pared como los materiales de fijación tengan una capacidad de carga suficiente.
