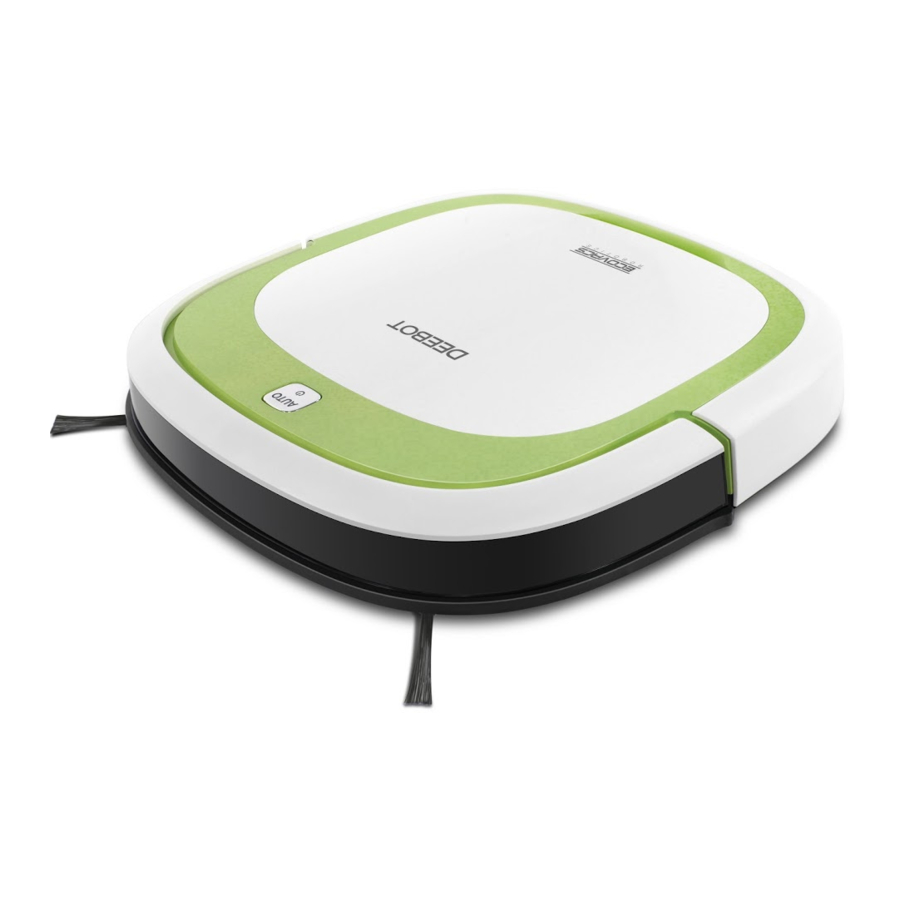

Manual del ECOVACS DEEBOT SLIM

Contenido del paquete y especificaciones técnicas

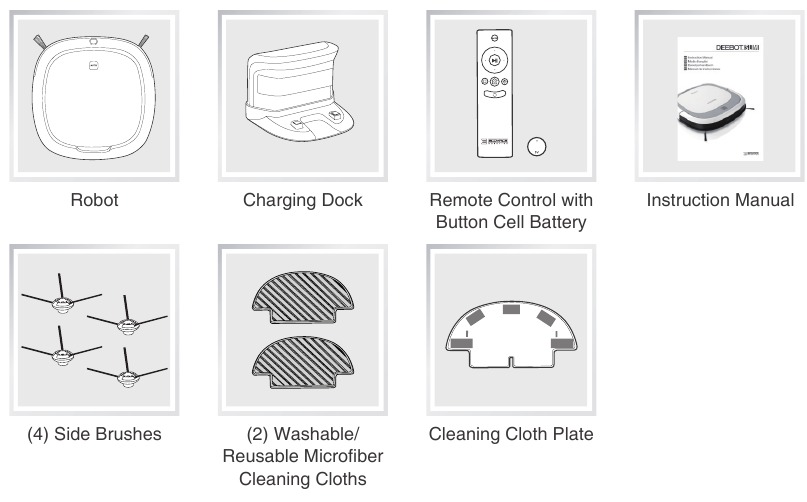

Contenido del paquete

Especificaciones

* Las especificaciones técnicas y de diseño pueden cambiar en el curso de la mejora continua del producto.

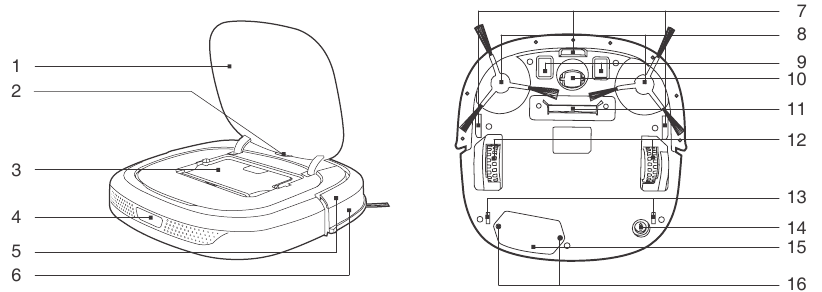

Diagrama del producto
Robot

Panel de control

1. Botón de modo AUTO

Base de carga

1. Generador de señal de infrarrojos
2. Pines de la base de carga

Control remoto

1. Botón de modo AUTO
2. Botones de control de dirección
3. Botón START/PAUSE (INICIO/PAUSA)
4. Botón de modo de retorno al cargador
5. Botón de modo de limpieza de manchas
6. Botón de modo de limpieza de bordes
7. Botón de programación inteligente

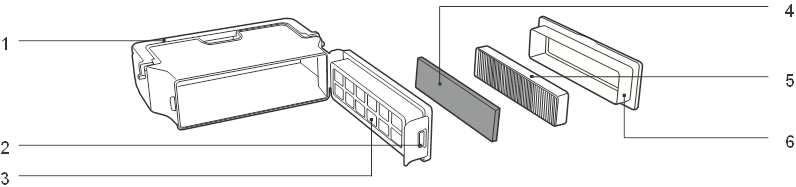

Cubo de polvo

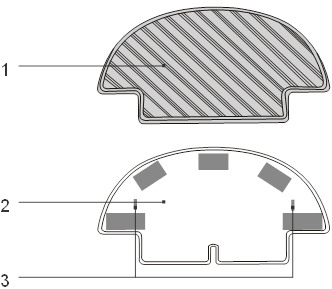

Paño de limpieza y placa del paño de limpieza

1. Paño de limpieza de microfibra lavable/reutilizable
2. Placa del paño de limpieza
3. Pestañas de la placa del paño de limpieza

Funcionamiento y programación

Notas antes de la limpieza

Antes de utilizar DEEBOT SLIM, dedique unos instantes a inspeccionar el área que se va a limpiar y retire cualquier obstáculo.

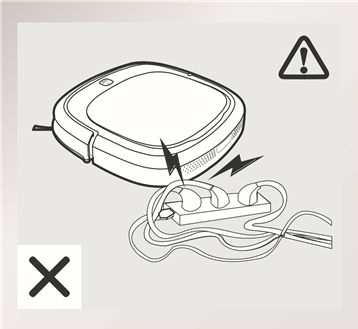

Retire los cables de alimentación y los objetos pequeños del suelo que puedan enredarse en el producto.

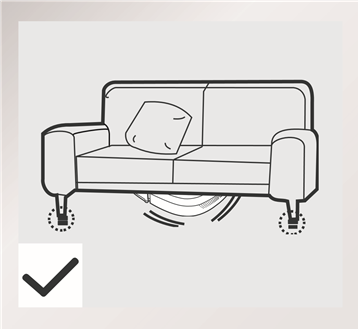

Tenga en cuenta que el robot necesita al menos 6 cm (2,4") de espacio libre para limpiar debajo de los muebles sin complicaciones.

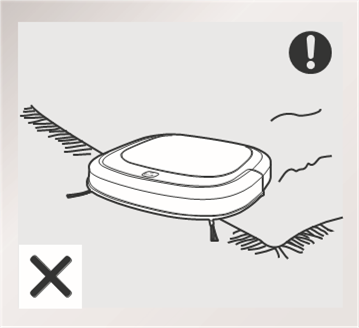

El producto no es adecuado para su uso en alfombras. Antes de utilizar el producto cerca de una alfombra, doble los bordes de la alfombra debajo de sí mismos.

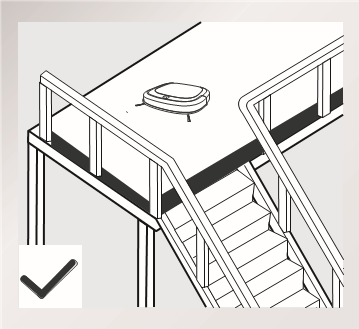

Si hay un escalón o escaleras en el área de limpieza, utilice DEEBOT SLIM para asegurarse de que sus sensores anticaída puedan detectar la caída. Puede ser necesario colocar una barrera física en el borde de la caída para evitar que la unidad se caiga por el borde.

Inicio rápido

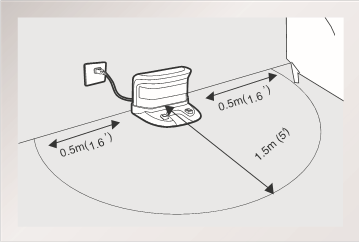

1. Colocación de la base de carga

   Coloque la base de carga sobre una superficie plana contra la pared con la base perpendicular al suelo. Mantenga el área inmediata 1,5 m (5') delante del cargador y 0,5 m (1,6') a ambos lados del cargador libre de objetos y superficies reflectantes.
   Enchufe la base de carga.

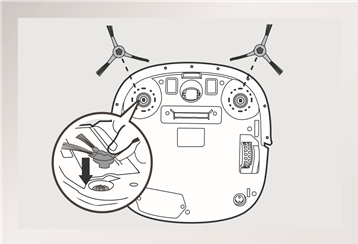

2. Instalación de los cepillos laterales

   Fije los cepillos laterales a la parte inferior de DEEBOT SLIM presionando un cepillo en cada ranura con el color correspondiente hasta que encaje.

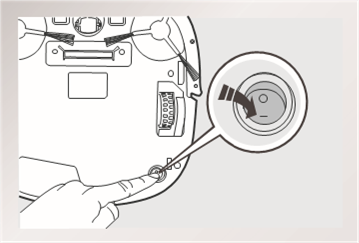

3. Encendido

   Gire el interruptor de encendido inferior del robot a la posición ON. ""=encendido; ""=apagado. DEEBOT SLIM se enciende cuando el botón de modo AUTO se ilumina en AZUL continuo.
   * Cuando DEEBOT SLIM no está limpiando, se sugiere mantenerlo encendido y cargando en lugar de apagado.

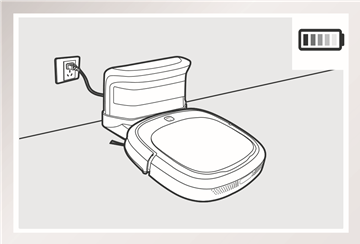

4. Cargar DEEBOT SLIM

   Coloque DEEBOT SLIM en la base de carga asegurándose de que los contactos de carga de DEEBOT SLIM y las clavijas de la base de carga hagan conexión.
   Cargue DEEBOT SLIM durante al menos 12 horas antes del primer uso.
   * El botón de modo AUTO parpadea cuando DEEBOT SLIM se está cargando. El botón de modo AUTO se ilumina continuamente cuando DEEBOT SLIM está completamente cargado.
5. Fijar el paño de limpieza, si se desea
   Para utilizar la función de fregado opcional de DEEBOT SLIM, fije el paño de limpieza suministrado.
   * Cuando utilice la función de fregado opcional, doble los bordes de la alfombra debajo de sí mismos para que DEEBOT SLIM evite la alfombra.

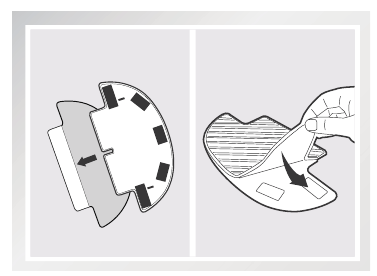

Fije el paño de limpieza al accesorio de paño de limpieza

Inserte las lengüetas de la placa del paño de limpieza en la placa del paño. Ranuras de la placa del paño de limpieza en la parte inferior de DEEBOT SLIM hasta que escuche un clic.

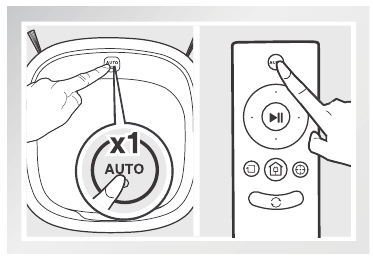

6. Inicio

   Pulse el botón de modo AUTO en DEEBOT SLIM o en el mando a distancia. DEEBOT SLIM comienza a funcionar inmediatamente en el modo de limpieza AUTO.
   * Para elegir otro modo de limpieza, consulte la sección Selección del modo de limpieza para obtener más detalles.

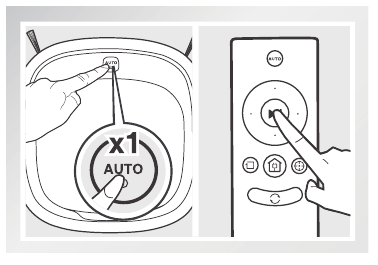

7. Pausa

   Ponga en pausa DEEBOT SLIM pulsando el botón de modo AUTO en DEEBOT SLIM o el botón START/PAUSE (INICIO/PAUSA) en el mando a distancia.
   * DEEBOT SLIM puede dirigirse para que se mueva hacia delante, hacia atrás, hacia la izquierda y hacia la derecha utilizando los botones de control de dirección del mando a distancia cuando está en pausa. DEEBOT SLIM no limpia cuando está en pausa.
   * El botón de modo AUTO en el panel de control del robot deja de iluminarse después de que el robot esté en pausa durante más de 1 minuto. Pulse el botón de modo AUTO en el robot para activarlo, o pulse cualquier botón en el mando a distancia para iniciar DEEBOT inmediatamente.

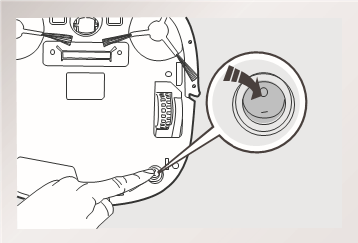

8. Apagado

   Ponga en pausa DEEBOT SLIM. Mueva el interruptor de encendido inferior a la posición OFF (APAGADO).
   * Cuando DEEBOT SLIM no está limpiando, se sugiere mantenerlo encendido y cargando.

Selección del modo de limpieza

DEEBOT SLIM tiene varios modos de limpieza para elegir para limpiar eficazmente diferentes suelos. Los modos de limpieza se seleccionan utilizando el mando a distancia.

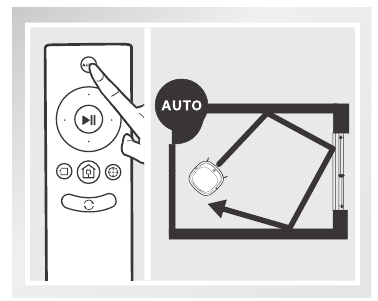

1. Modo de limpieza AUTO
   Este es el modo más utilizado. En el modo de limpieza AUTO, DEEBOT SLIM limpia en línea recta y cambia de dirección cuando encuentra un obstáculo.

2. Modo de limpieza de bordes
   Este modo es bueno para limpiar los bordes y las esquinas de una habitación. En el modo de limpieza de bordes, DEEBOT SLIM limpia a lo largo de un borde (por ejemplo, una pared).

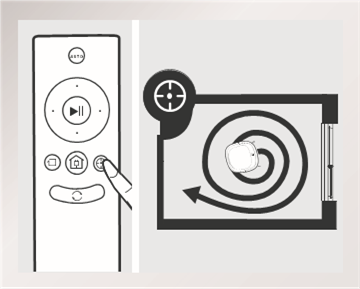

3. Modo de limpieza de manchas
   (1,5-5 minutos)
   Este modo es aplicable para un área de suciedad o polvo muy concentrada. En el modo de limpieza de manchas, DEEBOT SLIM se centra en un área específica para limpiar.

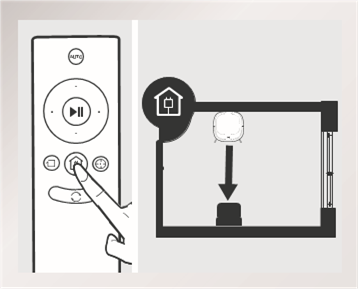

4. Modo de retorno al cargador
   Cuando la energía de la batería se agota, DEEBOT SLIM cambia automáticamente al modo de retorno al cargador y vuelve a la base de carga para recargarse.
   * DEEBOT SLIM también puede enviarse de vuelta a la base de carga en cualquier momento pulsando el botón de retorno al cargador en el mando a distancia.


Programación inteligente

DEEBOT SLIM tiene una función de programación inteligente. DEEBOT SLIM puede programarse para limpiar una vez al día a la misma hora, incluso si no hay nadie en casa.

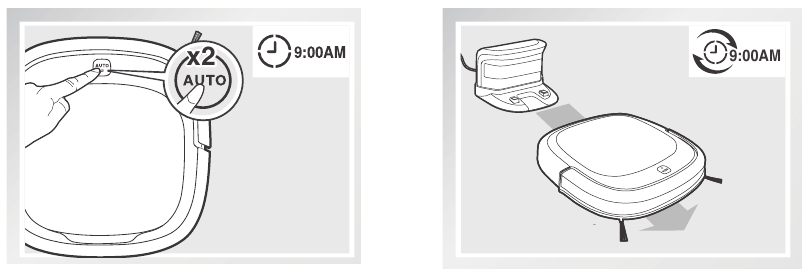

1. Establecer la programación inteligente
   Pulse el botón de modo automático en DEEBOT SLIM dos veces o pulse el botón de programación inteligente en el mando a distancia para establecer la hora actual como la hora de limpieza programada. La programación inteligente se establece cuando el robot emite una melodía ascendente, el botón de modo automático parpadea 3 veces y, a continuación, se ilumina en AZUL continuo. DEEBOT SLIM limpiará automáticamente a la hora establecida todos los días.
   Por ejemplo: Si se establece la programación inteligente con éxito a las 9:00 am, DEEBOT SLIM limpiará automáticamente a las 9:00 am todos los días.

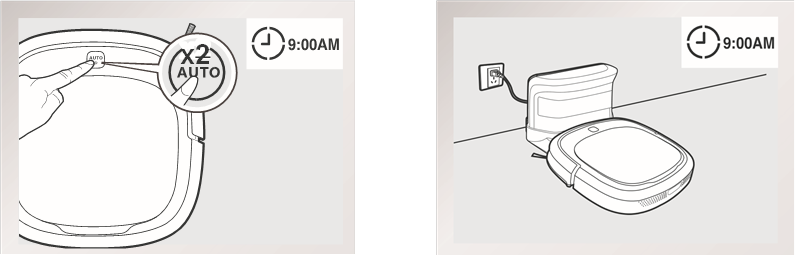

2. Cancelar la programación inteligente
   Pulse el botón de modo automático en DEEBOT SLIM dos veces o pulse el botón de programación inteligente en el mando a distancia. El robot emite una melodía descendente, el botón de modo automático parpadea 3 veces y, a continuación, se ilumina en AZUL continuo. La programación inteligente se cancela.


_* Para limpiar automáticamente en otro momento, primero cancele la programación inteligente actual y, a continuación, establezca la programación inteligente de nuevo a la hora deseada.

_* Si DEEBOT SLIM está apagado, la programación inteligente se cancela.

Luz indicadora de estado y sonidos

Si DEEBOT SLIM detecta un problema y necesita su ayuda, emite pitidos de alarma y el botón de modo AUTO parpadea en rojo.

Mantenimiento

*Antes de realizar la limpieza y el mantenimiento, apague DEEBOT SLIM y desenchufe la base de carga.

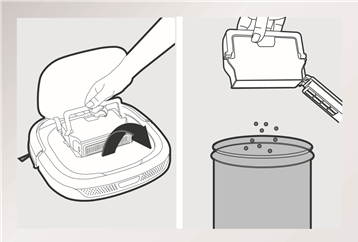

Depósito de polvo y filtros

Abra la tapa superior de DEEBOT SLIM y retire el depósito de polvo. Abra la tapa del depósito de polvo y vacíe el depósito de polvo.

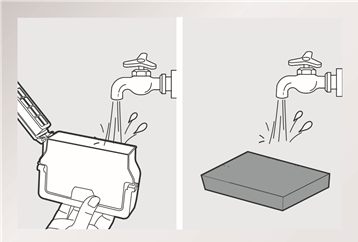

Enjuague el depósito de polvo, el filtro de esponja y la malla del filtro con agua corriente.

Paño de limpieza

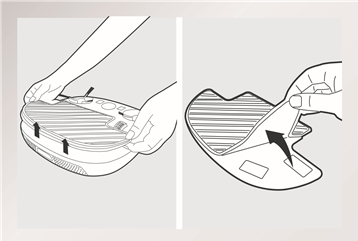

Retire la placa del paño de limpieza de DEEBOT SLIM y retire el paño de limpieza.

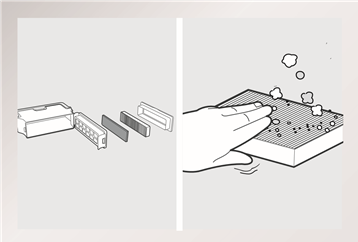

Retire los filtros. Dé golpecitos al filtro de alta eficiencia para limpiarlo. No enjuague el filtro de alta eficiencia con agua.

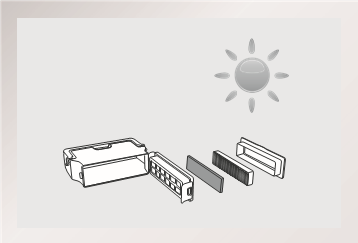

Seque completamente el depósito de polvo y los filtros antes de volver a instalarlos.

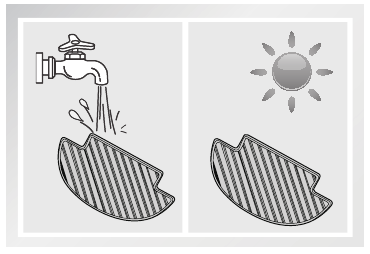

Lave y seque el paño de limpieza.

Limpie la placa del paño de limpieza con un paño seco.

Entrada de succión y cepillos laterales

Limpie la entrada de succión con un paño seco.

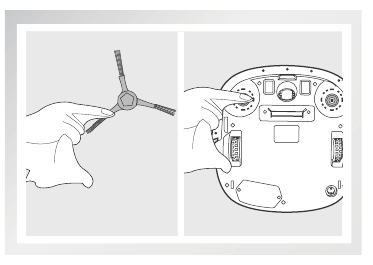

Retire los cepillos laterales. Limpie los cepillos laterales y sus ranuras con un paño limpio y seco.

Otros componentes

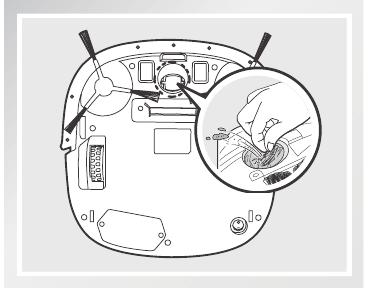

Limpie la rueda universal eliminando cualquier pelo enredado a su alrededor.

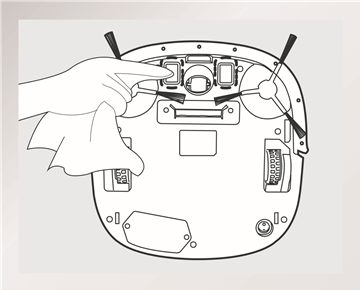

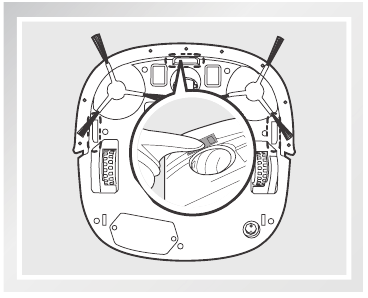

Limpie los sensores anticaída con un paño seco para mantener su eficacia.

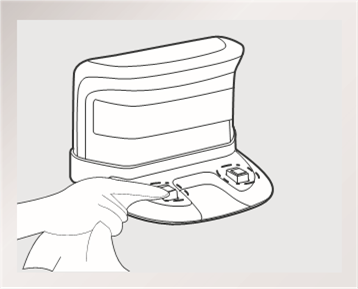

Limpie los contactos de carga y las clavijas de la base de carga con un paño seco.

Resolución de problemas

Utilice esta tabla para solucionar problemas comunes con DEEBOT SLIM.

Instrucciones de seguridad importantes

Cuando utilice un aparato eléctrico, siempre se deben seguir las precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE APARATO.

GUARDE ESTAS INSTRUCCIONES

1. Este aparato no está diseñado para que lo utilicen niños menores de 8 años ni ninguna persona que carezca de conocimientos sobre el uso adecuado. Puede ser necesaria la supervisión. No permita que los niños se sienten o jueguen con el aparato.
2. Despeje el área a limpiar. Retire los cables de alimentación y los objetos pequeños del suelo que puedan enredar el aparato. Meta los flecos de la alfombra debajo de la base de la alfombra y levante objetos como cortinas y manteles del suelo.
3. Si hay una caída en el área de limpieza debido a un escalón o escaleras, debe operar el aparato para asegurarse de que pueda detectar el escalón sin caerse por el borde. Puede que sea necesario colocar una barrera física en el borde para evitar que la unidad se caiga. Asegúrese de que la barrera física no sea un peligro de tropiezo.
4. Úselo solo como se describe en este manual. Utilice solo los accesorios recomendados o vendidos por el fabricante.
5. Asegúrese de que el voltaje de su fuente de alimentación coincida con el voltaje de alimentación marcado en la base de carga.
6. Solo para uso doméstico EN INTERIORES. No utilice el aparato en entornos exteriores, comerciales o industriales.
7. Utilice solo la batería recargable original y la base de carga que se proporcionan con el aparato del fabricante. Las baterías no recargables están prohibidas. Para obtener información sobre la batería, consulte la sección Especificaciones.
8. No lo use sin el depósito de polvo y/o los filtros en su lugar.
9. No opere el aparato en un área donde haya velas encendidas u objetos frágiles.
10. No lo use en entornos extremadamente calientes o fríos (por debajo de -5˚C/23˚F o por encima de 40˚C/104˚F).
11. Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo alejados de cualquier abertura y piezas móviles.
12. No opere el aparato en una habitación donde esté durmiendo un bebé o un niño.
13. No utilice el aparato sobre superficies húmedas o superficies con agua estancada

14. No permita que el aparato recoja objetos grandes como piedras, trozos grandes de papel o cualquier elemento que pueda obstruir el aparato.
15. No utilice el aparato para recoger materiales inflamables o combustibles como gasolina, tóner de impresora o fotocopiadora, ni lo utilice en áreas donde puedan estar presentes.
16. No utilice el aparato para recoger nada que esté ardiendo o humeando, como cigarrillos, fósforos, cenizas calientes o cualquier cosa que pueda provocar un incendio.
17. No introduzca objetos en la entrada de succión. No lo use si la entrada de succión está bloqueada. Mantenga la entrada libre de polvo, pelusa, cabello o cualquier cosa que pueda reducir el flujo de aire.
18. Tenga cuidado de no dañar el cable de alimentación. No tire ni transporte el aparato o la base de carga por el cable de alimentación, no utilice el cable de alimentación como asa, no cierre una puerta sobre el cable de alimentación ni tire del cable de alimentación alrededor de bordes o esquinas afiladas. No haga funcionar el aparato sobre el cable de alimentación. Mantenga el cable de alimentación alejado de superficies calientes.
19. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio para evitar un peligro.
20. No utilice la base de carga si está dañada.
21. No lo use con un cable de alimentación o receptáculo dañado. No utilice el aparato o la base de carga si no funciona correctamente, se ha caído, se ha dañado, se ha dejado al aire libre o ha entrado en contacto con el agua. Debe ser reparado por el fabricante o su agente de servicio para evitar un peligro.
22. Apague el interruptor de alimentación antes de limpiar o mantener el aparato.
23. El enchufe debe retirarse del receptáculo antes de limpiar o mantener la base de carga.
24. Retire el aparato de la base de carga y apague el interruptor de alimentación del aparato antes de retirar la batería para desechar el aparato.
25. La batería debe retirarse y desecharse de acuerdo con las leyes y regulaciones locales antes de desechar el aparato.
26. Deseche las baterías usadas de acuerdo con las leyes y regulaciones locales.
27. No incinere el aparato, incluso si está muy dañado. Las baterías pueden explotar en un incendio.
28. Cuando no utilice la base de carga durante un largo período de tiempo, desenchúfela.
29. El aparato debe usarse de acuerdo con las instrucciones de este manual de instrucciones. ECOVACS ROBOTICS no se hace responsable de los daños o lesiones causados por un uso inadecuado.
30.
    A los efectos de recargar la batería, utilice únicamente la unidad de alimentación desmontable CH1465A suministrada con este aparato.
31. El robot contiene baterías que solo pueden ser reemplazadas por personas capacitadas.
32. El control remoto utiliza una pila de botón CR2032 no recargable. Para reemplazar la batería del control remoto, gire el control remoto y desenrosque la tapa de la batería con una moneda. Retire la tapa de la batería. Presione el sujetador de metal para quitar la batería e inserte la batería nueva. Atornille la tapa de la batería con una moneda y vuelva a montarla.
33. Las baterías no recargables no deben recargarse.
34. No se deben mezclar diferentes tipos de baterías o baterías nuevas y usadas.
35. Las baterías del control remoto deben insertarse con la polaridad correcta.
36. Las baterías agotadas deben retirarse del aparato y desecharse de forma segura.
37. Si el control remoto se va a guardar sin usar durante un largo período, las baterías deben retirarse.
38. Los terminales de alimentación no deben cortocircuitarse.
