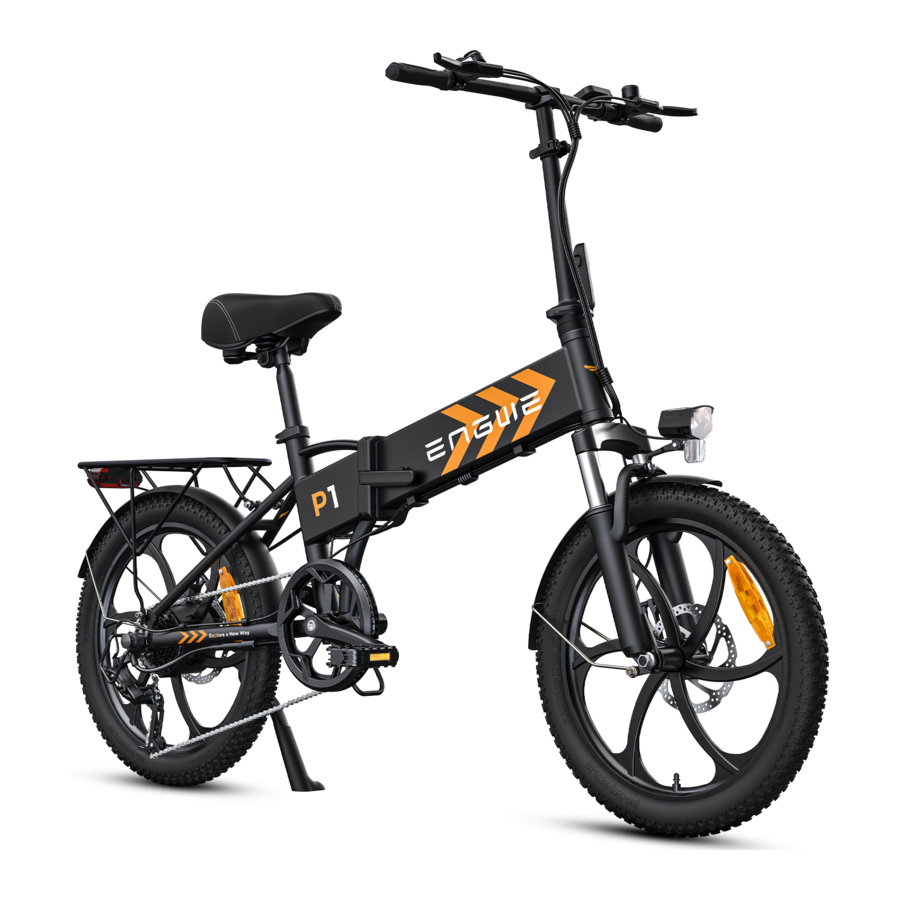

Manual del ENGWE P1

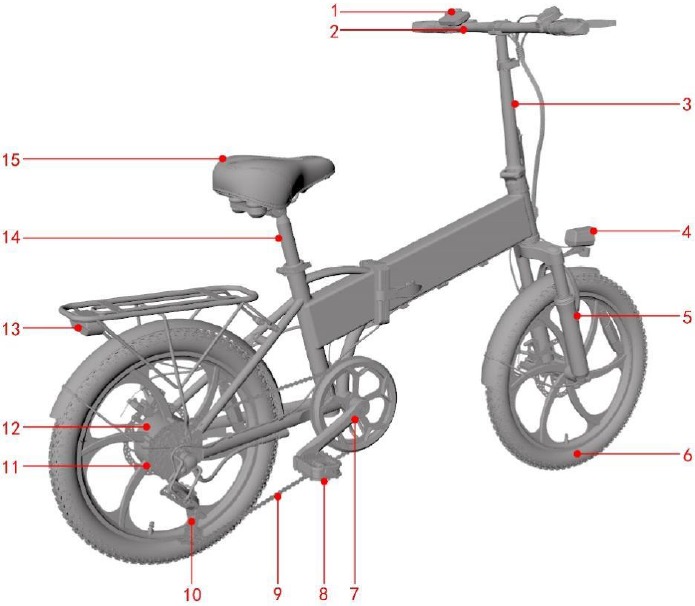

Componentes del producto

1. Pantalla
2. Manillar
3. Potencia plegable
4. Luz delantera
5. Horquilla delantera
6. Neumático delantero
7. Juego de bielas
8. Pedal
9. Cadena
10. Cambio trasero
11. Piñón libre
12. Motor
13. Luz trasera
14. Tija del sillín
15. Sillín

Parámetros técnicos

Instalación del producto

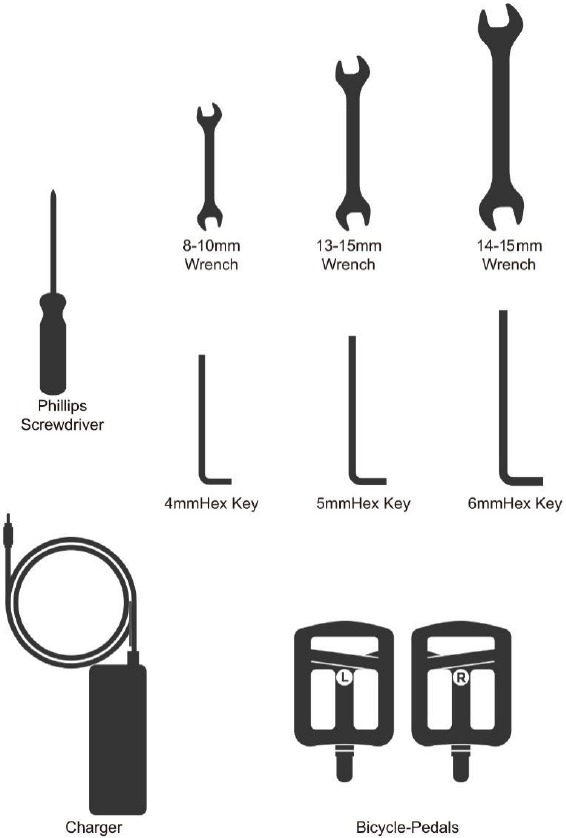

Lista de verificación de la caja de herramientas

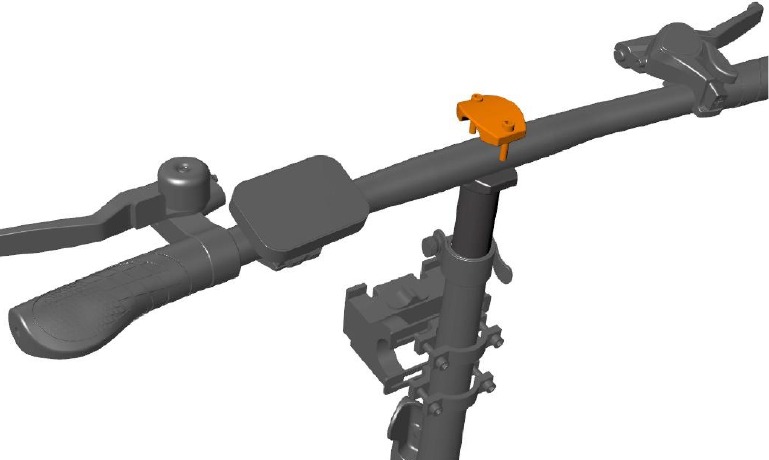

Instalar el manillar

Retire el manillar para desembalar los materiales y coloque el centro en la abrazadera del elevador.

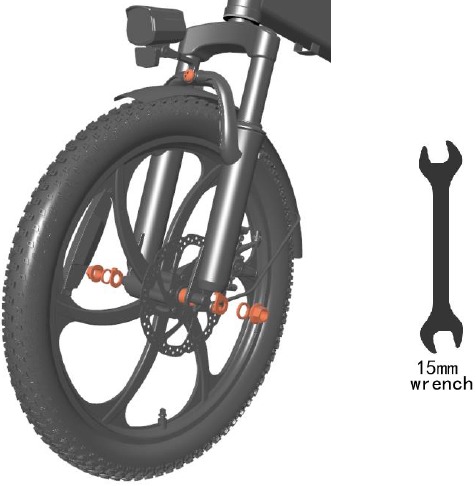

Instalar la rueda delantera

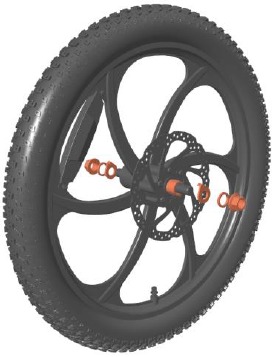

1. Retire la rueda delantera para quitar el material de embalaje e instale el manguito del eje de la junta del tornillo según el dibujo.

2. Coloque la rueda delantera en la ranura de la horquilla delantera y bloquéela con una llave de 15 mm.

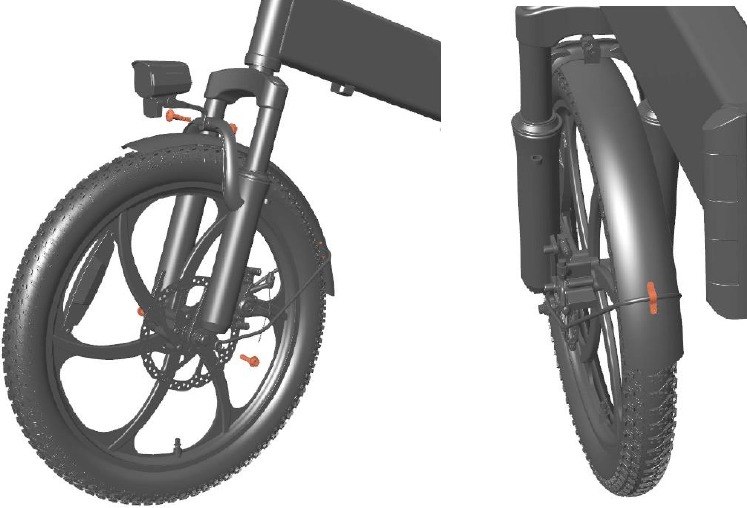

Instalar el guardabarros delantero y la luz delantera

Alinee la posición y asegure el guardabarros delantero y la luz delantera con tornillos y tuercas, siguiendo las marcas naranjas de la imagen.

Instalar el sillín

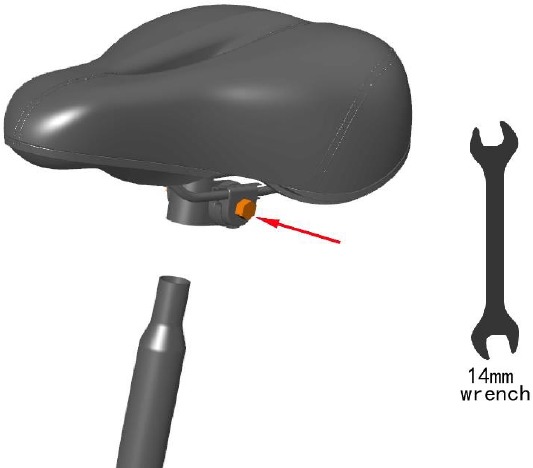

1. Afloje la tuerca indicada por la flecha con una llave y colóquela en el tubo del sillín.

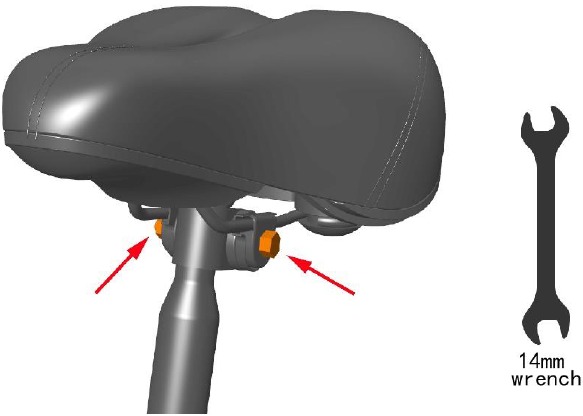

2. Ajuste la posición de asiento adecuada y bloquee las tuercas de flecha en ambos lados con una llave.

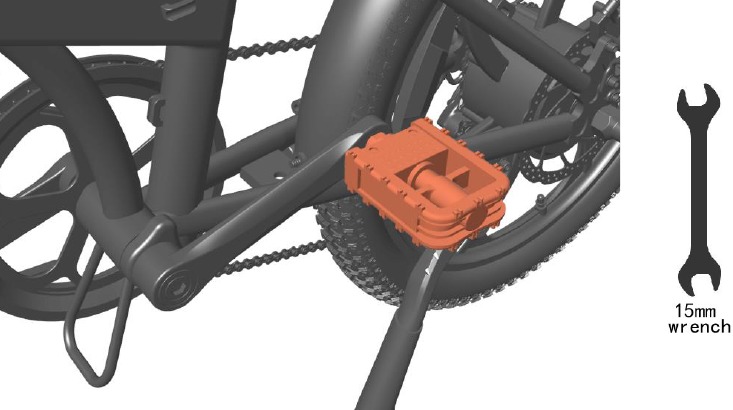

Instalar los pedales

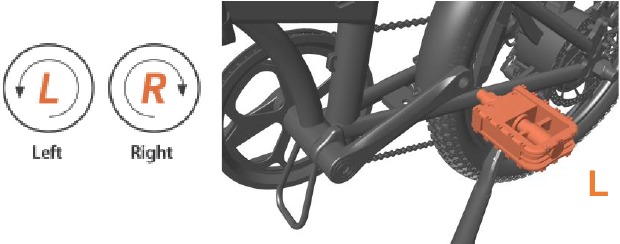

1. Prepare los pedales izquierdo y derecho (marcados como L y R en los lados). Atornille el pedal derecho en el sentido de las agujas del reloj en el brazo de la biela derecha con la mano, mientras gira el pedal izquierdo en el sentido contrario a las agujas del reloj para atornillarlo en el brazo de la biela izquierda.

2. Apriete el pedal "R" en el sentido de las agujas del reloj y el pedal "L" en el sentido contrario a las agujas del reloj con una llave de 15 mm.


Instrucciones de la pantalla

1. Nombre y modelo del producto
   Nombre: Pantalla LCD inteligente para bicicleta eléctrica
   Modelo: YL81C
2. Especificaciones
   • Fuente de alimentación: 36V/48V
   • Corriente de trabajo nominal: 15mA
   • Corriente de trabajo máxima: 30mA
   • Corriente de fuga al apagar: <1uA
   • Corriente del extremo del controlador de suministro: 50mA
   • Temperatura de trabajo: -20~60℃
   • Temperatura de almacenamiento: -30~70℃

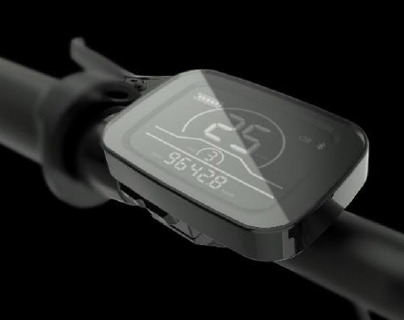

3. Aspecto de la pantalla


Descripción general de la función y diseño del área funcional

1. Descripción general de la función
   La pantalla YL81C ofrece una variedad de funciones para satisfacer las necesidades de conducción de los usuarios, que incluyen:
   • Indicador de nivel de batería
   • Ajuste e indicación del nivel de asistencia
   • Indicador de faro
   • Indicador de velocidad (incluida la velocidad en tiempo real, la velocidad máxima (MAXS) y la velocidad promedio (AVG))
   • Indicador de distancia (incluida la distancia ODO y la distancia de viaje (Trip))
   • Indicador de código de error
   • Indicador de conexión Bluetooth (reservado)
   • Función de configuración de parámetros

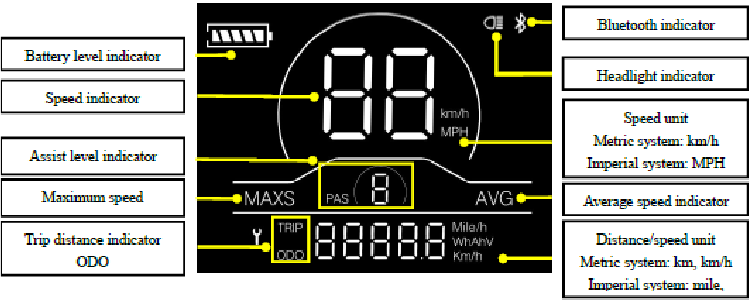

2. Diseño del área funcional

3. Definiciones de los botones
   Hay tres botones en la unidad de operación de la pantalla YL81C, es decir, el botón de encendido/apagado , el botón más y el botón menos .

Funcionamiento general

1. Encendido/apagado
   Al mantener presionado el botón , la pantalla comenzará a funcionar y se encenderá la fuente de alimentación de trabajo del controlador. En el estado de encendido, al mantener presionado el botón , su bicicleta eléctrica se apagará. En el estado de apagado, la pantalla ya no usará la energía de la batería y su corriente de fuga será inferior a 1uA.
   • Si su bicicleta eléctrica no se usa durante más de 10 minutos, la pantalla se apagará automáticamente.
2. Interfaz de pantalla
   Después de encender la pantalla, la pantalla mostrará la velocidad en tiempo real (km/h) y la distancia de viaje (km) de forma predeterminada. Al presionar el botón , la información mostrada cambiará entre la distancia de viaje (km), ODO (km), la velocidad máxima (km/h) y la velocidad promedio (km/h).
   Cuando la distancia alcanza los 9999,9 km, se restablecerá automáticamente a cero.
3. Asistencia de empuje
   Al mantener presionado el botón , se habilitará el modo de asistencia de empuje eléctrico. Su bicicleta eléctrica funcionará a la velocidad constante de 6 km/h. La pantalla mostrará el nivel P. Al soltar el botón , su bicicleta eléctrica dejará de emitir energía de inmediato y volverá al estado anterior a la asistencia de empuje.
   • La función de asistencia de empuje solo se puede usar cuando está empujando su bicicleta eléctrica. No lo use durante la conducción.
4. Encendido/apagado de los faros
   Al mantener presionado el botón , el controlador encenderá los faros y la luz de fondo de la pantalla se oscurecerá. Al mantener presionado el botón nuevamente, el controlador apagará los faros y la luz de fondo de la pantalla recuperará la luminancia.
5. Selección del nivel de asistencia
   Al presionar el botón , el nivel de asistencia de la bicicleta eléctrica cambiará para cambiar la potencia de salida del motor. Los niveles de asistencia disponibles para la pantalla incluyen: niveles 1-5.
6. Indicador de nivel de batería
   El indicador de nivel de batería consta de cinco segmentos. Cuando la batería está completamente cargada, los cinco segmentos estarán todos encendidos. En caso de bajo voltaje, el contorno del indicador de batería parpadeará, lo que significa que la batería debe cargarse inmediatamente.
7. Indicador de código de error
   Cuando ocurre una falla en el sistema de control electrónico de su bicicleta eléctrica, la pantalla indicará automáticamente el código de error en el área de distancia en el formato de E0**. Las definiciones detalladas de los códigos de error se muestran en el Programa 1.

   • Cuando aparezca un código de error en la interfaz de la pantalla, realice la solución de problemas a tiempo. De lo contrario, su bicicleta eléctrica no funcionará normalmente.
     Programa 1 Definiciones del código de error

     Código de error	Problema de falla
     E001	Anormalidad del controlador
     E002	Anormalidad de la comunicación
     E003	Anormalidad de la señal del sensor Hall del motor
     E004	Anormalidad del acelerador
     E005	Anormalidad del freno
     E006	Anormalidad de fase del motor
     E021	Anormalidad actual
     E022	Anormalidad del acelerador
     E023	Anormalidad de fase del motor
     E024	Anormalidad de la señal del sensor Hall del motor
     E025	Anormalidad del freno
     E030	Anormalidad de la comunicación

Batería

• La autonomía de la batería depende de factores como el peso de la carga, las condiciones de la carretera y la capacidad de la batería. En las mismas condiciones, circular a una velocidad constante puede recorrer continuamente una distancia mayor.
• Al almacenar la batería durante más tiempo (durante el invierno), es importante colocar la batería completamente cargada en un lugar seco.
• Atención: La batería debe recargarse una vez cada 2-3 meses cuando no se usa.

• Mantenga la batería fuera del alcance de los niños.
• No intente abrir la carcasa de la batería.
• Utilice solo la batería suministrada por ENGWE. No utilice baterías de diferentes modelos de productos.
• Si la batería se daña debido a una caída o un accidente de bicicleta, existe riesgo de fuga de electrolito. Tenga cuidado con las quemaduras químicas y deje de usar inmediatamente la batería dañada.
• Manipule la batería con guantes o un paño; evite el contacto con el ácido.
• Guarde la batería a temperaturas entre 23 °F y 95 °F.
• Nunca agote por completo la batería antes de cargarla. Cárguela antes de guardar el producto. El agotamiento completo podría impedir que la batería se recargue.
• Cargue una batería nueva durante 4-6 horas antes del uso inicial. Evite la sobrecarga, ya que esto reduce la vida útil de la batería y el tiempo de ejecución del producto.

Carga

• Puede cargar la bicicleta directamente o puede quitar la batería para cargarla.
• La luz ROJA indica que está cargando y la luz VERDE indica que la batería está completamente cargada. Desconéctelo a tiempo después de que esté completamente cargado.
• El tiempo de carga suele ser de 4 a 6 horas, pero en el uso real, el tiempo de carga depende de la capacidad restante de la batería.

• Está prohibido cargar durante más de 10 horas. Manténgalo alejado de ambientes de alta temperatura y guárdelo en un lugar fresco.
• Asegúrese de que el cargador de batería y el enchufe de carga estén siempre secos.
• El cargador solo debe limpiarse con un paño seco. Nunca use un paño húmedo, aceite o cualquier otro líquido.
• No conecte los terminales positivo y negativo.
• Detenga el proceso de carga inmediatamente si nota algo inusual.
• Está estrictamente prohibido cortar el circuito de carga y descarga de la batería.
• Está estrictamente prohibido desmontar la caja de la batería o modificar la estructura interna y la placa protectora de la batería de litio.
• Utilice solo el cargador suministrado por ENGWE. No utilice un cargador de ningún otro modelo de producto diferente.
• Después de usar la batería, cárguela en un plazo de 12 horas.

Advertencia importante

Este manual contiene información crucial sobre seguridad y rendimiento, así como detalles de servicio. Asegúrese de leer el siguiente contenido de advertencia antes de utilizar nuestro producto por primera vez.
Si presta su bicicleta eléctrica a otras personas, pídale al usuario que lea este manual. Puede ayudar a reducir el riesgo de accidentes.
Siempre use un casco adecuado y seguro antes de montar. Use ropa con rayas fluorescentes y reflectantes cuando conduzca de noche. No exceda el límite de velocidad, ya que es una causa principal de accidentes de tráfico. Obedezca las normas de tráfico y evite exceder los límites de velocidad.
No toque el puerto de carga de la bicicleta ni utilice objetos metálicos para tocarlo. De lo contrario, podría producirse un cortocircuito que provocaría un accidente.
Comenzar desde cero, frenar con frecuencia, andar contra el viento, transportar pasajeros o carga y una presión de aire insuficiente en los neumáticos consumen más energía eléctrica, lo que reduce la autonomía. Para una autonomía óptima, siga estos pasos:

1. Utilice el modo de asistencia;
2. Minimice el frenado frecuente y el arranque desde cero, priorizando la seguridad;
3. Evite la sobrecarga;
4. Antes de montar, revise y ajuste la presión de los neumáticos.

Nuestra bicicleta eléctrica no debe exponerse a la luz solar ni a la lluvia durante períodos prolongados, y evite guardarla en entornos corrosivos o de alta temperatura. Esto evita la corrosión química de las superficies pintadas y chapadas, así como daños a los componentes eléctricos, lo que garantiza el éxito operativo y la seguridad.
Es posible que su póliza de seguro actual no cubra situaciones mientras conduce una bicicleta eléctrica. Comuníquese con su compañía de seguros o corredor para obtener información relevante.
Cuando utilice nuestra bicicleta eléctrica en su país, cumpla con las leyes y regulaciones locales. Por ejemplo, en el Reino Unido, los ciclistas de bicicletas eléctricas (EAPC) deben tener al menos 14 años de edad.
Las bicicletas presentan riesgos inherentes; por favor, siga las normas de tráfico. Durante el frenado de emergencia, aplique primero el freno trasero, seguido del freno delantero. La aplicación repentina del freno delantero a altas velocidades puede provocar una volcadura. Conduzca con precaución.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del ENGWE P1
