Manual del EINHELL Power-X-Twincharger

Símbolos

Para uso exclusivo en espacios secos.

Clase de seguridad II

Lea las instrucciones de uso para reducir el riesgo de lesiones

Normas de seguridad

La información de seguridad correspondiente se encuentra en el folleto adjunto.

Lea toda la información de seguridad y las instrucciones. Cualquier error cometido al seguir la información de seguridad y las instrucciones puede provocar una descarga eléctrica, un incendio y/o lesiones graves.
Guarde toda la información de seguridad y las instrucciones en un lugar seguro para su uso futuro.
Este equipo puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas o sin experiencia ni conocimientos, siempre que estén supervisados o hayan recibido instrucciones sobre cómo utilizar el equipo de forma segura y comprendan los peligros derivados de dicho uso. Los niños no deben jugar con el equipo. A menos que estén supervisados, los niños no deben limpiar el equipo ni realizar trabajos de mantenimiento a nivel de usuario.
Sustitución del cable de alimentación
Si el cable de alimentación de este equipo está dañado, debe ser sustituido por el fabricante, su servicio de postventa o personal igualmente cualificado para evitar peligros.

1. No se permite utilizar la unidad de carga para baterías normales no recargables.
2. Se requiere una ventilación suficiente.
3. La información de corriente y tensión del paquete de baterías debe ser la misma que la de la unidad de carga.
4. No exponga la unidad de carga a salpicaduras de agua o lluvia.
5. La unidad de carga debe desconectarse de la toma de corriente antes de que el destornillador inalámbrico se inserte o se retire de la estación de carga.
6. No arroje las baterías viejas o dañadas al agua o al fuego. Siga las directivas de protección medioambiental.
7. Una batería defectuosa o que ya no se pueda cargar debe tratarse como residuo especial. Deséchela en un punto de recogida especial. No la deseche con la basura doméstica normal ni la arroje al agua o al fuego.
8. Coloque la unidad de carga lejos de todas las fuentes de calor.
9. Para reducir el riesgo de descarga eléctrica, tire del enchufe de la toma de corriente por el propio enchufe y no por el cable cuando quiera desconectar la unidad de carga de la fuente de alimentación.
10. No desmonte la unidad de carga. Llévela a un centro de reparación autorizado si necesita servicio o reparaciones. Un montaje incorrecto puede provocar una descarga eléctrica e incluso la muerte o un incendio.
11. Los niños deben estar siempre supervisados para asegurarse de que no juegan con el equipo.

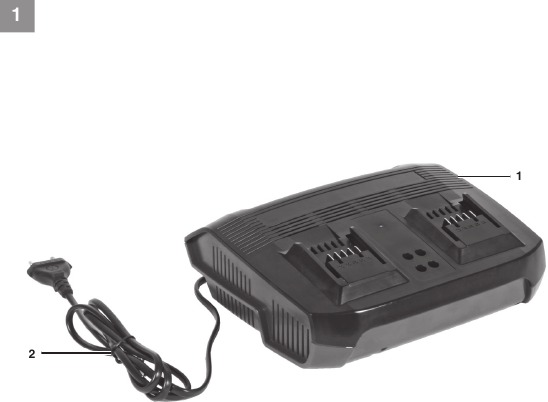

Diseño

1. Unidad de carga
2. Cable de carga

Datos técnicos

Unidad de carga:

La unidad de carga solo puede utilizarse para las baterías de iones de litio de la serie Power-X-Change.

Power-X-Change

• 18 V, 1,5 Ah, 5 celdas de iones de litio
• 18 V, 2,0 Ah, 5 celdas de iones de litio
• 18 V, 3,0 Ah, 10 celdas de iones de litio
• 18 V, 4,0 Ah, 10 celdas de iones de litio
• 18 V, 5,2 Ah, 10 celdas de iones de litio

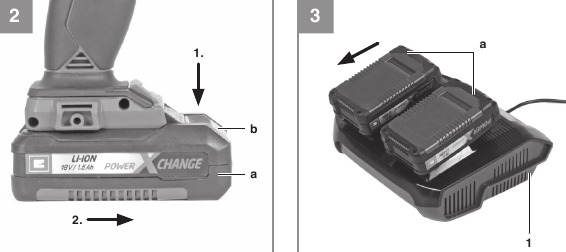

Funcionamiento

1. Extraiga el paquete de baterías (a) del mango, pulsando el botón de bloqueo (b) al hacerlo.
2. Compruebe que la tensión de red es la misma que la indicada en la placa de características del cargador de baterías. Introduzca el enchufe de alimentación del cargador (1) en la toma de corriente. El LED verde empezará a parpadear.
3. Introduzca el paquete de baterías (a) en el cargador de baterías (1).
4. En la sección 7 „Indicador del cargador" encontrará una tabla con una explicación del indicador LED del cargador.

Si la batería no se carga, compruebe

• si hay tensión en la toma de corriente
• si hay buen contacto en los contactos de carga de la unidad de carga

Si la batería sigue sin cargarse, envíe

• la unidad de carga
• y el destornillador a nuestro centro de atención al cliente.

Recargar la batería a tiempo le ayudará a que le sirva bien durante mucho tiempo. Debe recargar la batería cuando observe que la potencia del destornillador inalámbrico disminuye.

Montaje de la unidad de carga en una pared
La unidad de carga también puede montarse en una pared. Las dimensiones correctas para taladrar agujeros en la pared se encuentran en la parte posterior de la unidad de carga.

Distancia
≥ 10 cm de la pared (derecha + izquierda)
≥ 100 cm del techo

Al montar en una pared, debe utilizar tornillos adecuados, por ejemplo, tornillos de cabeza plana de 3,5 mm, para evitar dañar la carcasa y el riesgo de caída.

Limpieza y mantenimiento

Extraiga siempre el enchufe de alimentación antes de iniciar cualquier trabajo de limpieza.
No se permite guardar el equipo en un lugar húmedo o donde haya gases cáusticos. Guárdelo en un lugar seco fuera del alcance de los niños.

Limpieza
Mantenga limpia la superficie del equipo y límpiela solo con un paño seco.

Mantenimiento
No hay otras piezas dentro del equipo que requieran mantenimiento. No se permite desmontar el equipo. Si el equipo está dañado, póngase en contacto con su proveedor o con el fabricante.

Indicador del cargador

Estado del indicador		Explicaciones y acciones
LED rojo	LED verde
Apagado	Parpadeando	Listo para su uso El cargador está conectado a la red y está listo para su uso; no hay ningún paquete de baterías en el cargador.
Encendido	Apagado	Cargando El cargador está cargando el paquete de baterías en modo de carga rápida. Los tiempos de carga se muestran directamente en el cargador. Los tiempos de carga reales pueden variar ligeramente de los tiempos de carga indicados en función de la carga de la batería existente.
Apagado	Encendido	La batería está cargada y lista para su uso. La unidad cambia entonces al modo de carga suave hasta que la batería está completamente cargada. Para ello, deje la batería recargable en el cargador durante unos 15 minutos más. Acción: Saque el paquete de baterías del cargador. Desconecte el cargador de la red eléctrica.
Parpadeando	Apagado	Carga adaptada El cargador está en modo de carga suave. Por razones de seguridad, la carga se realiza más lentamente y tarda más tiempo. Las razones pueden ser: La batería recargable no se ha utilizado durante mucho tiempo. La temperatura de la batería está fuera del rango ideal. Acción: Espere a que se complete la carga; aún puede seguir cargando el paquete de baterías.
Parpadeando	Parpadeando	Fallo Ya no es posible cargar. El paquete de baterías está defectuoso. Acción: Nunca cargue un paquete de baterías defectuoso. Saque el paquete de baterías del cargador.
Encendido	Encendido	Fallo de temperatura El paquete de baterías está demasiado caliente (por ejemplo, debido a la luz solar directa) o demasiado frío (por debajo de 0°C). Acción: Retire el paquete de baterías y manténgalo a temperatura ambiente (aprox. 20°C) durante un día.
