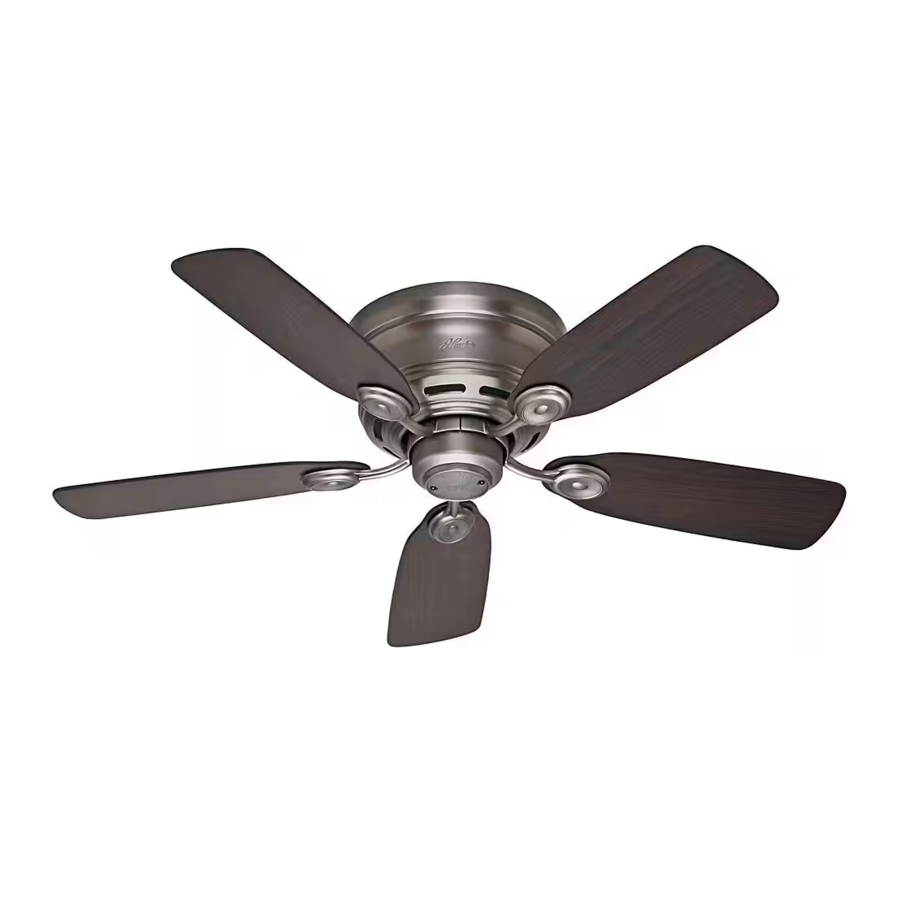

Introducción

El ventilador de techo que ha adquirido le proporcionará comodidad y rendimiento en su hogar u oficina durante muchos años. Este manual de instrucciones contiene instrucciones completas para la instalación y el funcionamiento de su ventilador. Estamos orgullosos de nuestro trabajo y agradecemos la oportunidad de proporcionarle el mejor ventilador de techo disponible en cualquier parte del mundo.

¡Estamos aquí para ayudar!
Este manual de instrucciones está diseñado para que la instalación sea lo más sencilla posible. Mientras trabaja con este manual de instrucciones, mantenga su teléfono inteligente o tableta cerca. Hemos añadido enlaces de vídeo para ayudarle en las secciones más técnicas. Si no está familiarizado con el cableado o no se siente cómodo con él, póngase en contacto con un electricista cualificado. También ofrecemos asistencia telefónica en el 1.888.830.1326 o visítenos en HunterFan.com.
LEA y GUARDE estas instrucciones

1. Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, monte el ventilador directamente desde la estructura del edificio y/o una caja de salida marcada como aceptable para el soporte del ventilador de 31,8 kg (70 lb) y utilice los tornillos de montaje suministrados con la caja de salida.
2. Para evitar posibles descargas eléctricas, antes de instalar o reparar el ventilador, desconecte la alimentación apagando los disyuntores de la caja de salida y la ubicación del interruptor de pared asociada. Si no puede bloquear los disyuntores en la posición de apagado, fije de forma segura un dispositivo de advertencia prominente, como una etiqueta, al panel de servicio.
3. Para reducir el riesgo de descarga eléctrica, este ventilador debe instalarse con un interruptor/control de pared aislante.
4. Para reducir el riesgo de lesiones personales, no doble los soportes de las aspas al instalar los soportes de las aspas, equilibrar las aspas o limpiar el ventilador. No introduzca objetos extraños entre las aspas giratorias del ventilador.
5. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si se les ha dado la supervisión o instrucción necesaria sobre el uso del aparato de forma segura y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. Se recomienda que se supervise a los niños para asegurarse de que no utilizan el aparato de forma inadecuada.

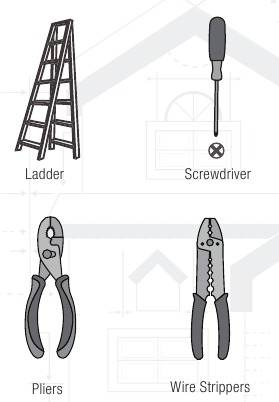

Estas son las herramientas que necesitará para completar su instalación

OPCIONAL
Si lo va a montar en una estructura de soporte, también necesitará estas herramientas.

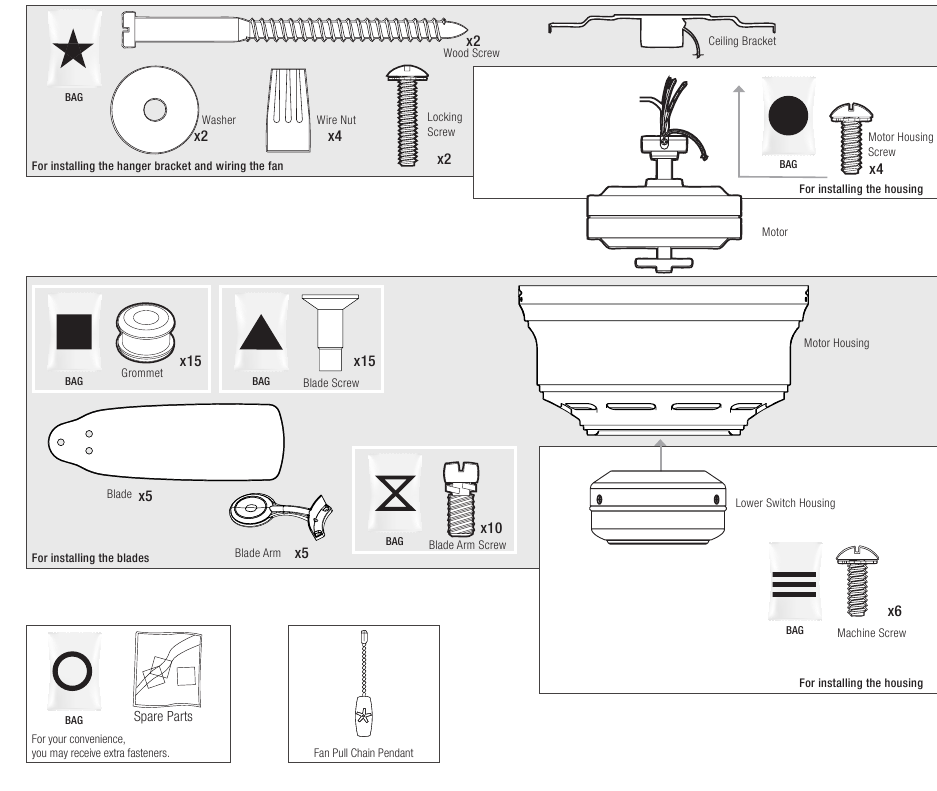

Esto es lo que viene en su caja

Le recomendamos que saque todo de la caja y lo coloque. Hemos agrupado los componentes dibujados a continuación con los herrajes que necesitará para esas piezas. Los tornillos que aparecen a continuación están dibujados a escala para que sea más fácil identificar qué pieza de herraje se necesita para instalar cada componente.

Consejo profesional de Hunter:

No deseche las bolsas de herrajes ni mezcle piezas de diferentes bolsas. Tome nota del símbolo impreso en cada bolsa de herrajes. Los símbolos se pueden utilizar para identificar el herraje apropiado para cada paso.

Nota:
El estilo del ventilador puede variar.
¿Falta una pieza o está dañada?
No lo devuelva a la tienda. Permítanos solucionarlo. Visítenos en HunterFan.com o llámenos al 1.888.830.1326.

Elección de la ubicación de instalación correcta

Probablemente compró este ventilador con una ubicación en mente. Comprobemos a continuación para asegurarnos de que encaja bien.

Compruebe las dimensiones de la habitación:

Compruebe la caja de salida:
Debe poder asegurar el ventilador a la estructura del edificio o a la caja de salida apta para ventiladores.

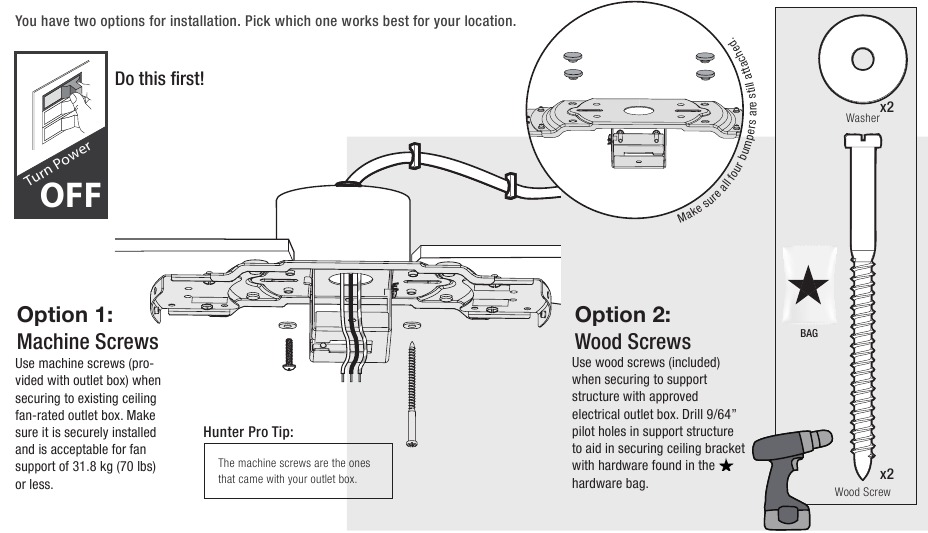

Instalación del soporte de techo

Colgando el ventilador

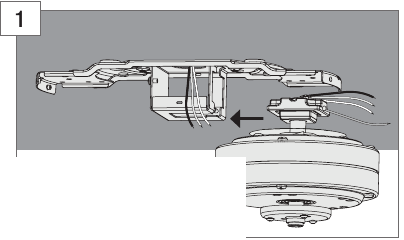

1. Mientras mantiene los cables apartados, levante el conjunto del motor y coloque la percha cuadrada en la abertura del soporte de techo. Asegúrese de que el cable de tierra conectado a la percha quede fuera de la abertura grande del soporte de techo.

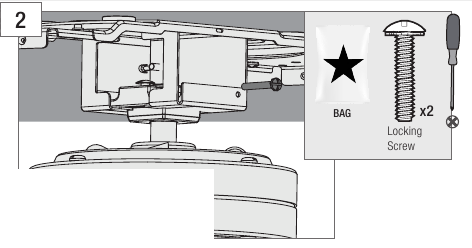

2. Una vez que el motor esté en el soporte de techo, utilice los dos tornillos de bloqueo que se encuentran en la bolsa de herrajes para fijar el motor al soporte de techo.

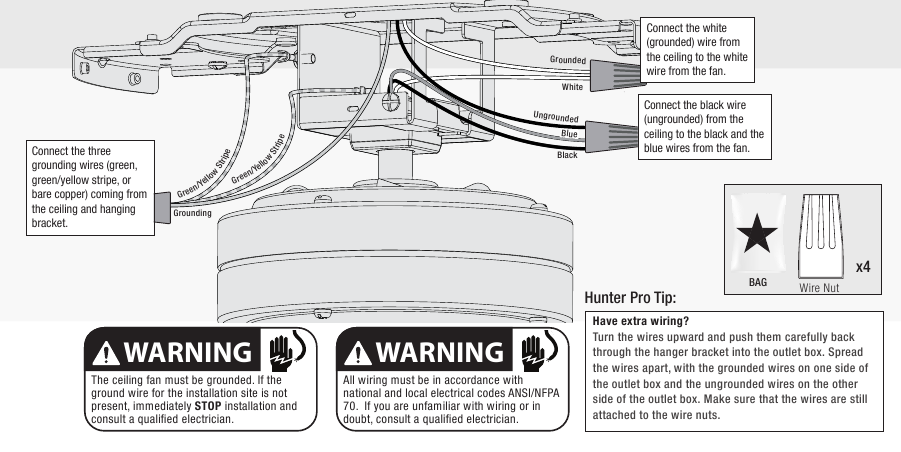

Cableado del ventilador

Sabemos que el cableado es difícil. Hagámoslo más fácil.
Siga estos pasos para cablear su ventilador de forma rápida y segura. Siga la ruta que mejor se adapte a la configuración de su interruptor de pared. Si no está familiarizado con el cableado o no se siente cómodo haciéndolo usted mismo, póngase en contacto con un electricista cualificado.

Consejo profesional de Hunter:
Aquí se explica cómo conectar los cables:
Junte los extremos de metal desnudo de los cables y deslice una tuerca para cables sobre ellos. A continuación, gire la tuerca para cables en el sentido de las agujas del reloj hasta que esté apretada. Tire suavemente de ella para asegurarse de que ninguno de los cables está suelto.

¿Tiene un solo interruptor? Siga estos pasos:

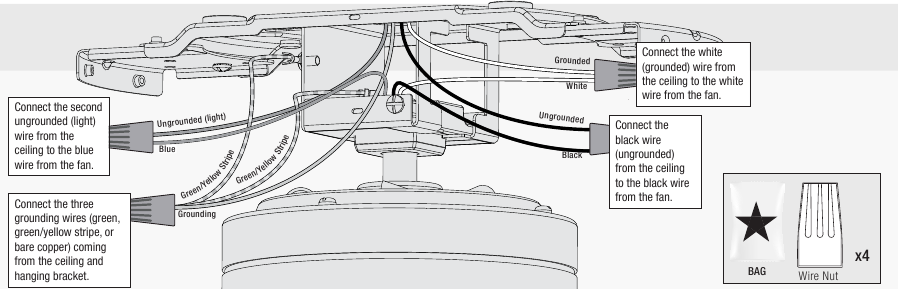

¿Tiene interruptores dobles? Siga estos pasos:

Nota: El estilo del ventilador puede variar.

Instalación de la carcasa del motor

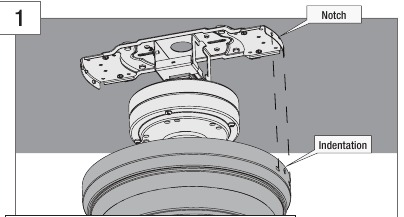

1. Levante la carcasa del motor sobre el motor y el soporte de techo. Gire la carcasa del motor de forma que los orificios de los tornillos se alineen y la muesca de la carcasa encaje en su lugar con la muesca del soporte de techo. La carcasa del motor no está asegurada hasta que se complete el siguiente paso. No lo deje desatendido.

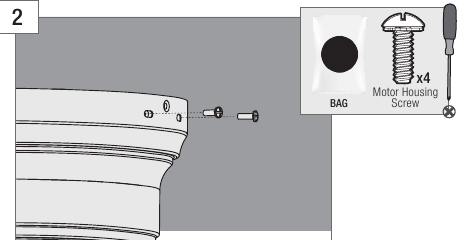

2. Con un destornillador de cabeza Phillips, instale los cuatro tornillos de la carcasa del motor que se encuentran en la bolsa de herrajes. Apriete bien los cuatro tornillos.

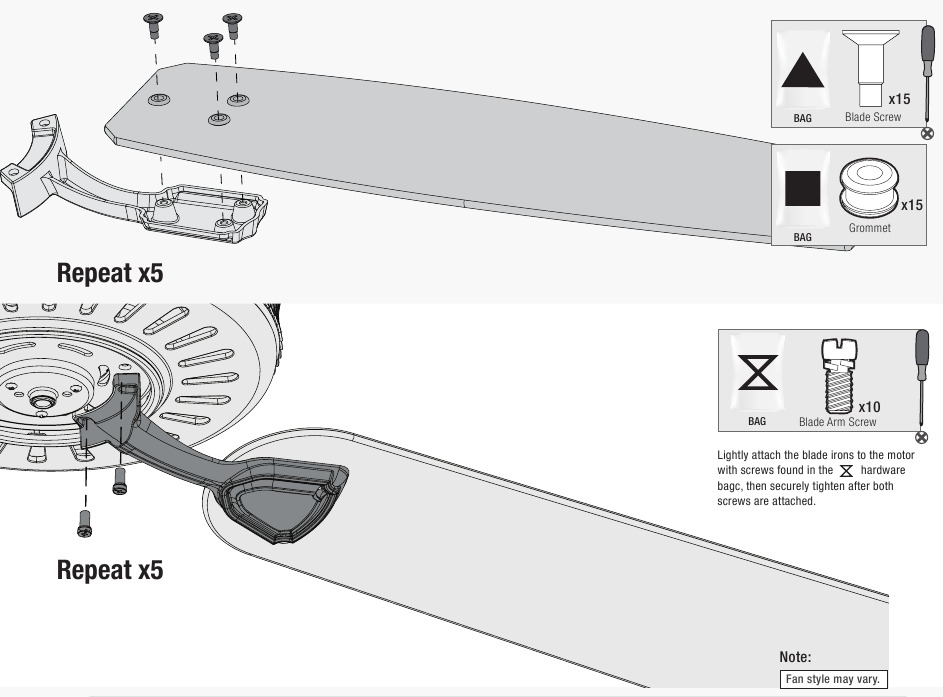

Instalación de las aspas

Inserte los ojales que se encuentran en la bolsa de herrajes en los orificios de las aspas, luego asegure cada aspa a un brazo de aspa con los tornillos que se encuentran en la bolsa de herrajes.

Montaje de la carcasa del interruptor

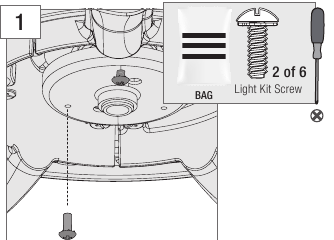

1. Atornille los tornillos del kit de luz de la bolsa de herrajes hasta la mitad en la carcasa del motor. No importa qué dos orificios para tornillos elija.

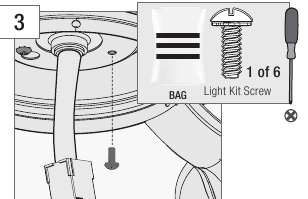

2. Pase el enchufe del cable por el orificio central de la carcasa superior del interruptor, luego envuelva las ranuras de los orificios alrededor de los tornillos y gire en sentido contrario a las agujas del reloj.

3. Inserte un tercer tornillo, que se encuentra en la bolsa de herrajes, en su lugar y luego apriete los tres tornillos.


   PELIGRO DE CAÍDA DEL VENTILADOR
   Asegúrese de que los tres tornillos estén apretados para asegurar la carcasa superior del interruptor a la placa de montaje.

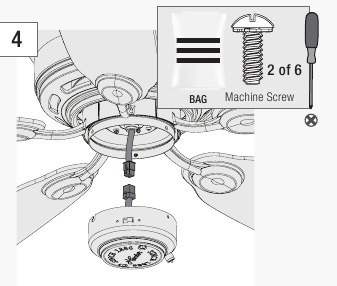

4. Instale parcialmente dos de los tornillos de la carcasa del interruptor que se encuentran en la bolsa. Conecte los enchufes de las carcasas superior e inferior del interruptor. Asegúrese de alinear las marcas de color en los conectores del enchufe.

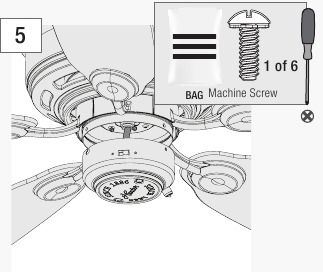

5. Alinee las muescas en los lados de la carcasa inferior del interruptor con los tornillos en la carcasa superior del interruptor. Gire la carcasa inferior del interruptor en el sentido de las agujas del reloj para bloquearla en su lugar. Instale el tercer tornillo de la carcasa del interruptor. Apriete bien los tres tornillos.


PELIGRO DE CAÍDA DEL VENTILADOR
Asegúrese de que los tres tornillos estén apretados para asegurar la carcasa inferior del interruptor a la carcasa superior del interruptor

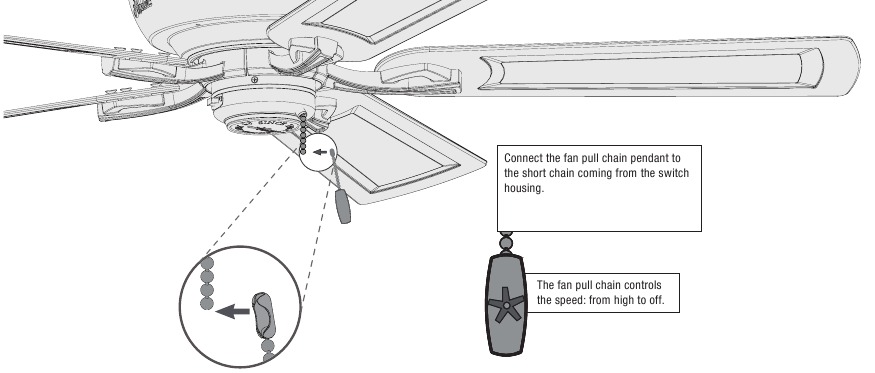

Instalación de las cadenas de tracción

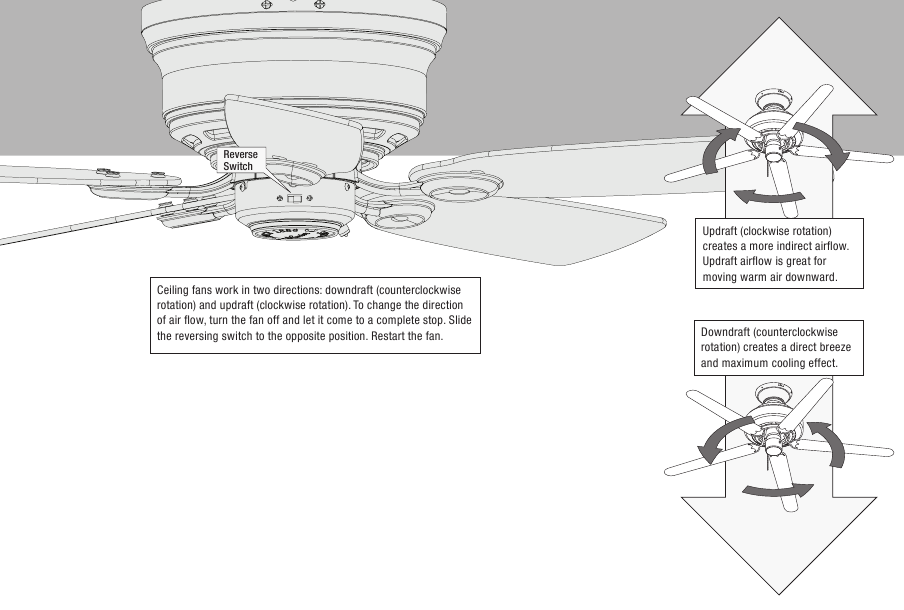

Inversión del ventilador

Resolución de problemas

El ventilador no funciona

• Asegúrese de que el interruptor de alimentación esté encendido.
• Tire de la cadena de tracción para asegurarse de que está encendida.
• Pulse firmemente el interruptor de inversión del motor a la izquierda o a la derecha para asegurarse de que está activado.
• Compruebe el disyuntor para asegurarse de que la alimentación está encendida.
• Asegúrese de que las aspas giran libremente.
• Desconecte la alimentación del disyuntor, luego afloje el toldo y compruebe todas las conexiones de acuerdo con el diagrama de cableado.
• Compruebe la conexión del enchufe en la carcasa del interruptor.

Bamboleo excesivo

• Asegúrese de que las aspas estén instaladas correctamente en los postes de hierro de las aspas.
• Apague la alimentación, sostenga el ventilador con cuidado y compruebe que la rótula de la percha esté bien asentada.
• Utilice el kit de equilibrio y las instrucciones proporcionadas para equilibrar el ventilador.

Funcionamiento ruidoso

• Asegúrese de que las aspas estén instaladas correctamente.
• Compruebe si alguna de las aspas está agrietada. Si es así, reemplace todas las aspas.

Consejo profesional de Hunter: Limpieza del ventilador
Utilice cepillos o paños suaves para evitar arañazos. Los productos de limpieza pueden dañar los acabados.

Referencias

• Hunter Fan Company - Online Ceiling Fan Store

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Hunter 51059
