Manual del Hunter Builder Plus 53236

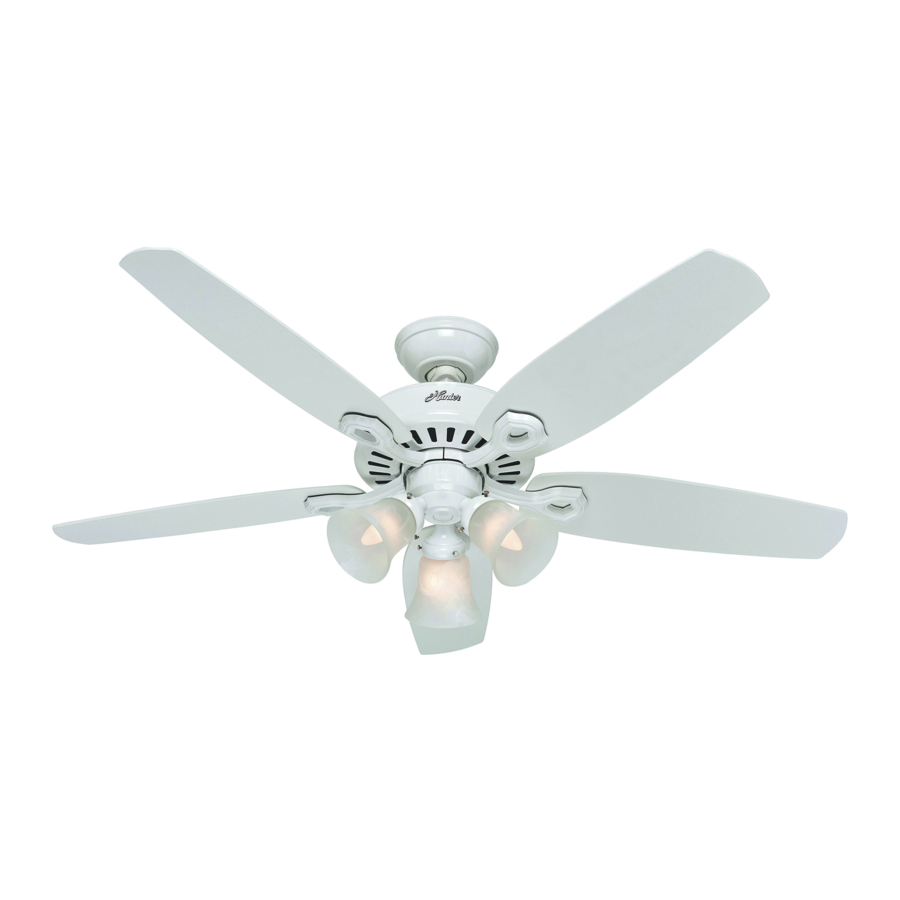

Introducción

Modelo:
53236 Blanco Nieve
53237 Níquel Cepillado
53238 Bronce Nuevo
51110 Plata Mate
51111 Níquel Cepillado
Peso del ventilador ±2 lbs: 19.0 lbs (8.6 kg)

¡Enhorabuena por la compra de su nuevo ventilador de techo Hunter^®!

El ventilador de techo que ha comprado le proporcionará confort y rendimiento en su hogar u oficina durante muchos años. Este manual de instrucciones contiene instrucciones completas para instalar y utilizar su ventilador. Estamos orgullosos de nuestro trabajo y agradecemos la oportunidad de proporcionarle el mejor ventilador de techo disponible en cualquier parte del mundo.

¡Estamos aquí para ayudarle!
Este manual de instrucciones está diseñado para que la instalación sea lo más sencilla posible. Mientras trabaja con este manual de instrucciones, tenga su teléfono inteligente o tableta cerca. Hemos añadido enlaces de vídeo para ayudarle en las secciones más técnicas. Si no está familiarizado o no se siente cómodo con el cableado, póngase en contacto con un electricista cualificado.

LEA y GUARDE estas instrucciones

Esto es lo que viene en su caja

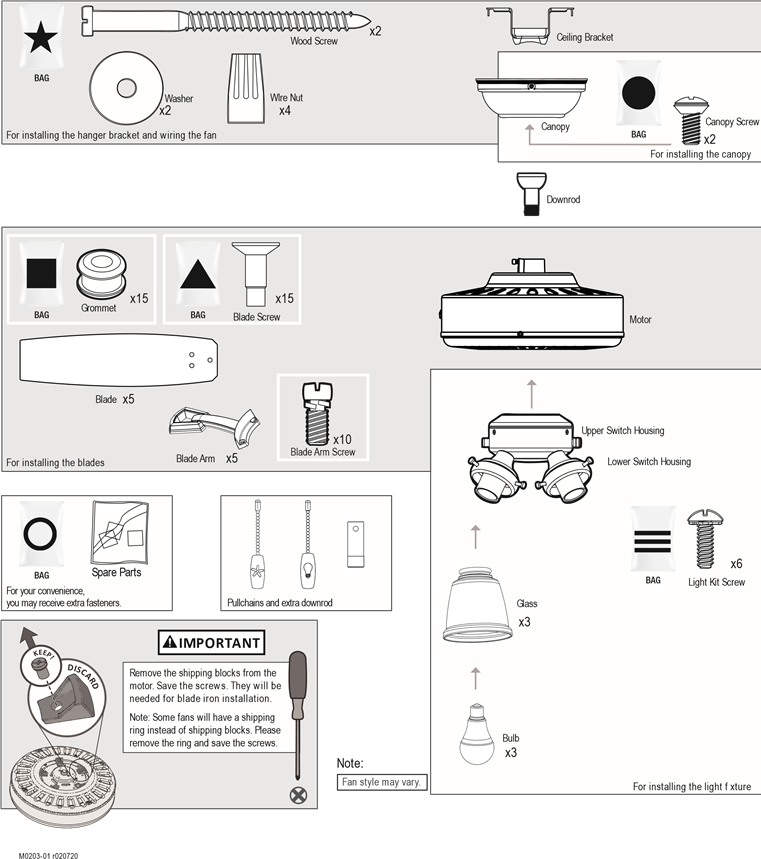

Recomendamos que saque todo de la caja y lo extienda. Hemos agrupado los componentes dibujados a continuación con los herrajes que necesitará para esas piezas. Los tornillos de abajo están dibujados a escala para que sea más fácil identificar qué pieza de herraje se necesita para instalar cada componente.

Consejo profesional de Hunter: No deseche las bolsas de herrajes ni mezcle piezas de diferentes bolsas. Tome nota del símbolo impreso en cada bolsa de herrajes. Los símbolos se pueden utilizar para identificar el herraje apropiado para cada paso.

Elegir la ubicación de instalación correcta

Probablemente compró este ventilador con una ubicación en mente. Comprobemos a continuación para asegurarnos de que encaja bien.

Compruebe las dimensiones de la habitación:

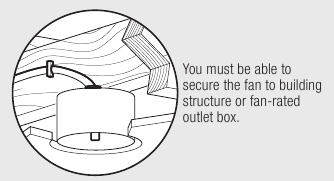

Compruebe la caja de salida:

Comprobar el ángulo del techo

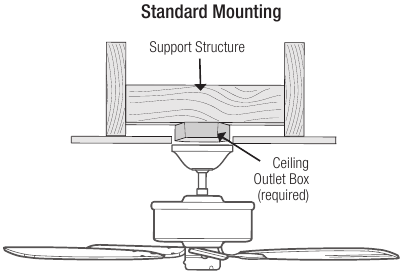

Si tiene un techo plano:
Cuelgue su ventilador con una barra de suspensión estándar. Algunos ventiladores vienen con una barra de suspensión más corta para una instalación de bajo perfil.

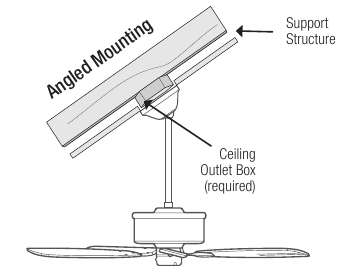

Si tiene un techo inclinado o abovedado:

1. Necesitará una barra de suspensión más larga.
2. Si el ángulo de su techo es superior a 34°, también necesitará un kit de montaje en ángulo.

Montaje en ángulo

Un poco más de información sobre el montaje en ángulo:
Para un rendimiento y una apariencia óptimos, se debe utilizar una barra de suspensión más larga con su ventilador de techo Hunter cuando se instala en un techo alto o en ángulo. Si su techo está en ángulo superior a 34°, también necesitará un kit de montaje en ángulo.

Consejo profesional de Hunter:
Cómo determinar si necesita un kit de montaje en ángulo:
Doblar en la línea de puntos. Coloque el borde contra la pared. Deslizar hacia el techo. Si la guía toca la pared pero no el techo, necesita un kit de montaje en ángulo.

Instalación del soporte de techo

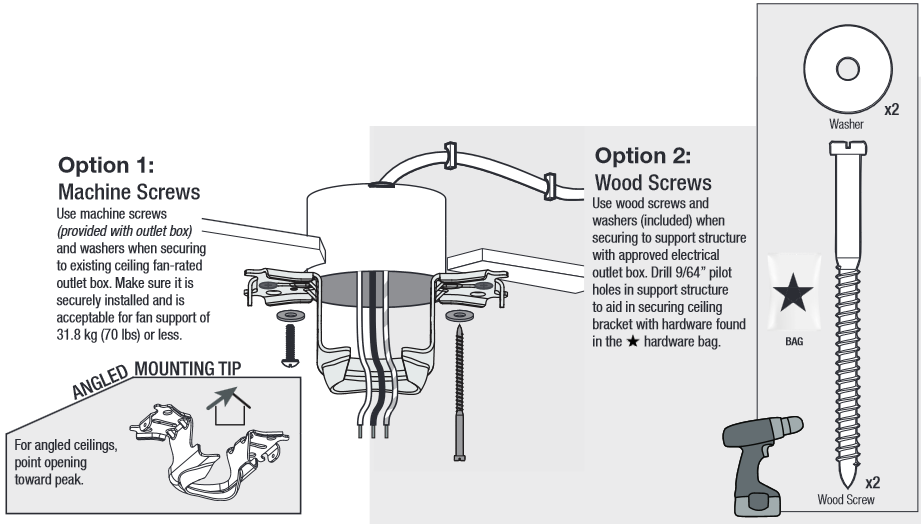

Tiene dos opciones para la instalación. Elija la que mejor se adapte a su ubicación. Retire cualquier soporte existente antes de la instalación. Utilice solo el soporte de techo Hunter provisto que viene en la caja de su ventilador.

Consejo profesional de Hunter:
Los tornillos de máquina son los que vienen con su caja de salida.

¡Haga esto primero!

Para evitar posibles descargas eléctricas, antes de instalar su ventilador, desconecte la alimentación apagando los disyuntores de la caja de salida asociada con la ubicación del interruptor de pared.

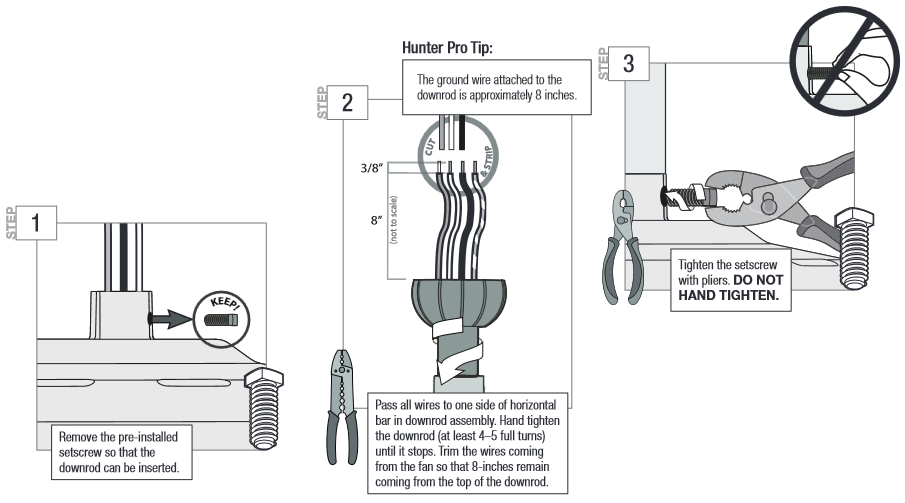

Instalación de la barra de suspensión

Siga los pasos a continuación si está utilizando la barra de suspensión que viene preensamblada en su caja. ¿Necesita instalar una barra de suspensión más larga o más corta? Consulte la guía al final de este manual.


PELIGRO DE CAÍDA DEL VENTILADOR
Para evitar LESIONES GRAVES o la MUERTE:

• SIEMPRE apriete el tornillo de fijación con unos alicates.
• NO apriete el tornillo de fijación con la mano.
• COMPRUEBE que el tornillo de fijación esté apretado con unos alicates cada vez que cambie la dirección del ventilador.

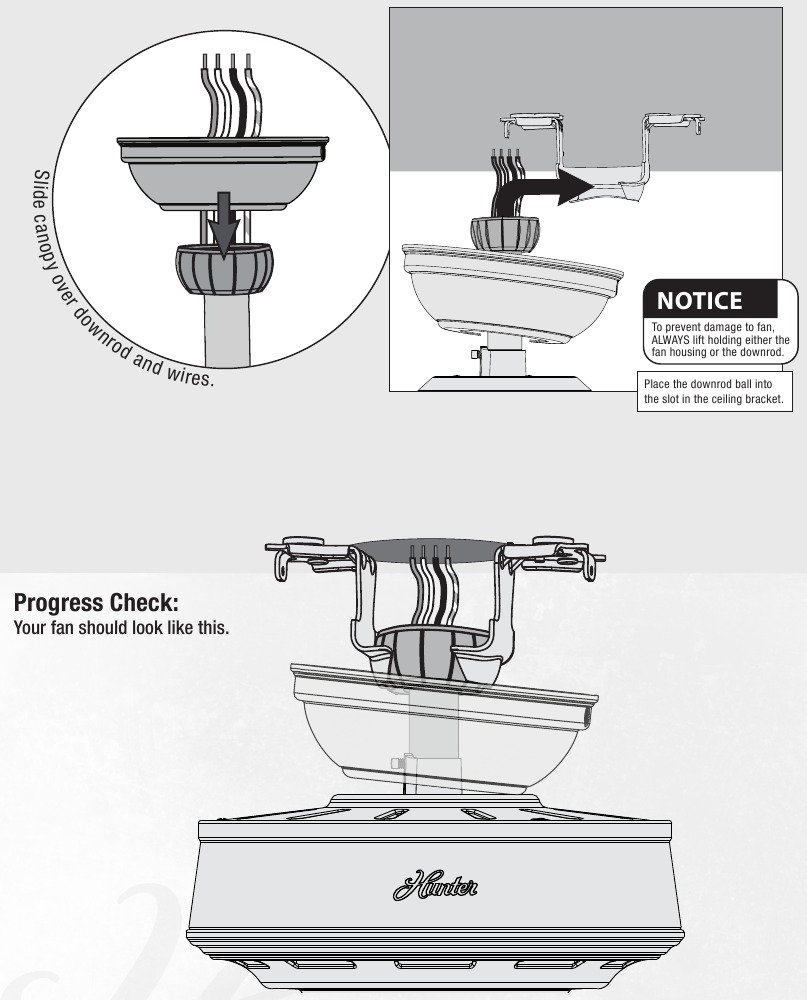

Colgar el ventilador

Cableado del ventilador

Sabemos que el cableado es difícil. Vamos a hacerlo más fácil.

Siga estos pasos para cablear su ventilador de forma rápida y segura. Siga la ruta a continuación que mejor se adapte a la configuración de su interruptor de pared. Si no está familiarizado con el cableado o no se siente cómodo haciéndolo usted mismo, póngase en contacto con un electricista cualificado.

Consejo profesional de Hunter:
Así es como se conectan los cables: Empuje los extremos de metal desnudo de los cables juntos y deslice una tuerca para cables sobre ellos. Luego, gire la tuerca para cables en el sentido de las agujas del reloj hasta que esté apretada. Tire suavemente para asegurarse de que ninguno de los cables esté suelto.

Va a necesitar estos:
4 tuercas para cables (estos están en la bolsa )

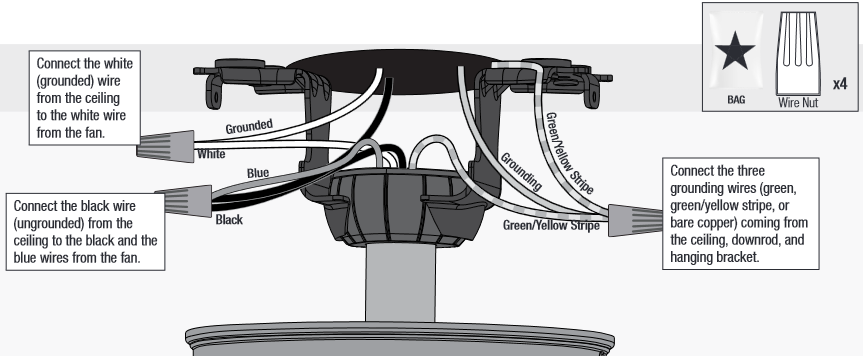

¿Tiene un solo interruptor?

Siga estos pasos:

El ventilador de techo debe estar conectado a tierra. Si el cable de tierra para el sitio de instalación no está presente, DETENGA inmediatamente la instalación y consulte a un electricista cualificado.

Todo el cableado debe cumplir con los códigos eléctricos nacionales y locales ANSI/NFPA 70. Si no está familiarizado con el cableado o tiene dudas, consulte a un electricista cualificado.

Consejo profesional de Hunter:
¿Tiene cableado adicional?
Gire los cables hacia arriba y empújelos con cuidado a través del soporte para colgar de nuevo en la caja de salida. Separe los cables, con los cables de tierra en un lado de la caja de salida y los cables sin conexión a tierra en el otro lado de la caja de salida. Asegúrese de que los cables sigan conectados a las tuercas para cables.

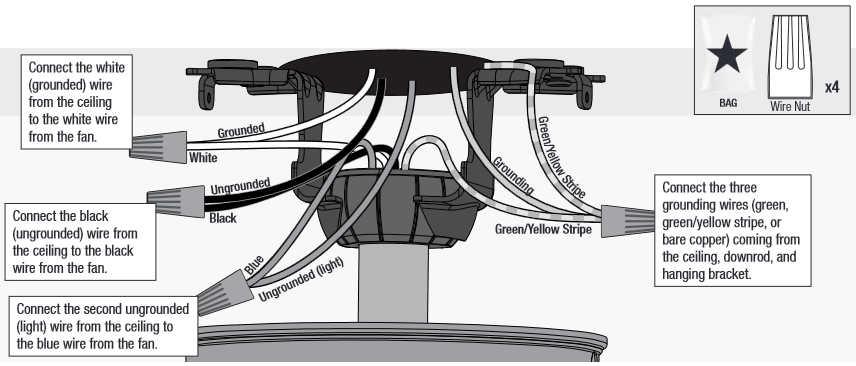

¿Tiene interruptores dobles?

Siga estos pasos:

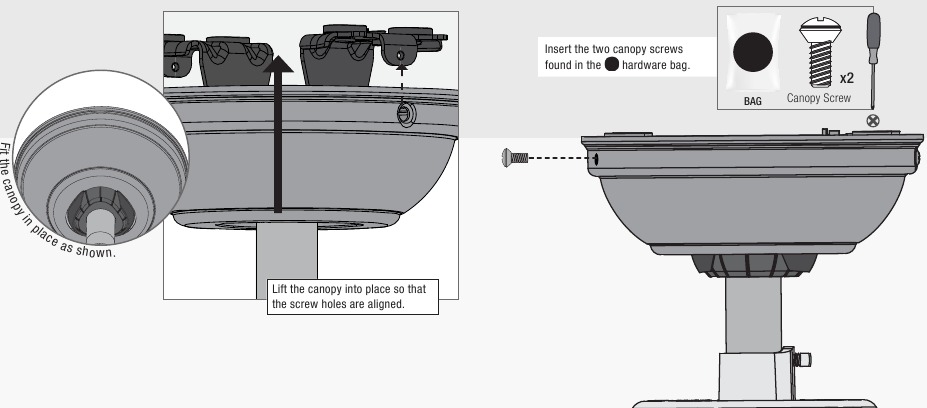

Instalación del dosel

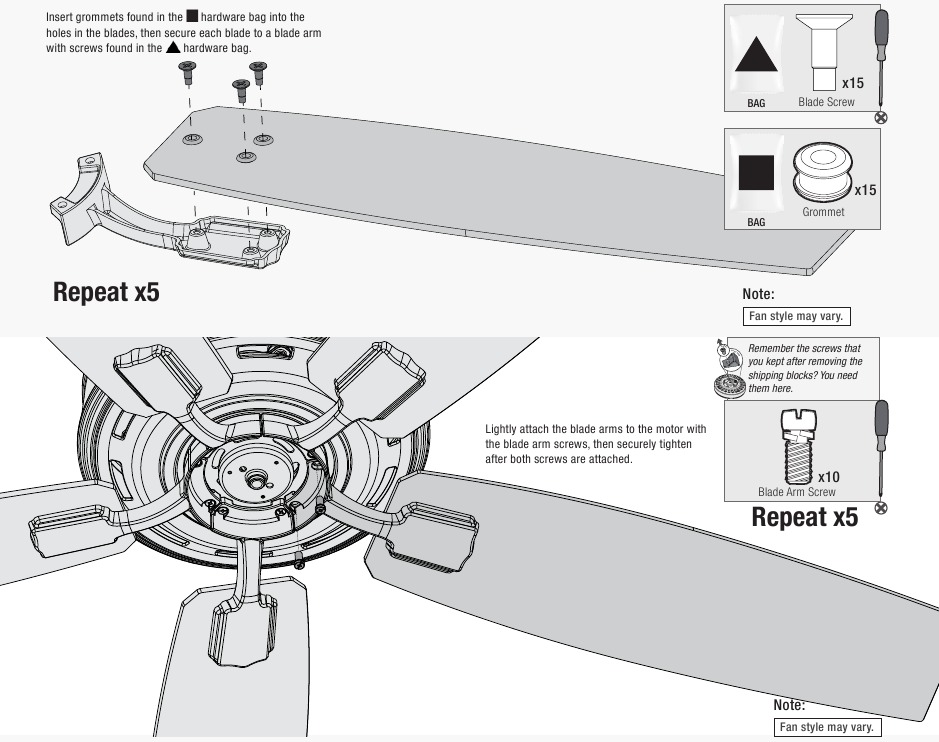

Instalación de las aspas

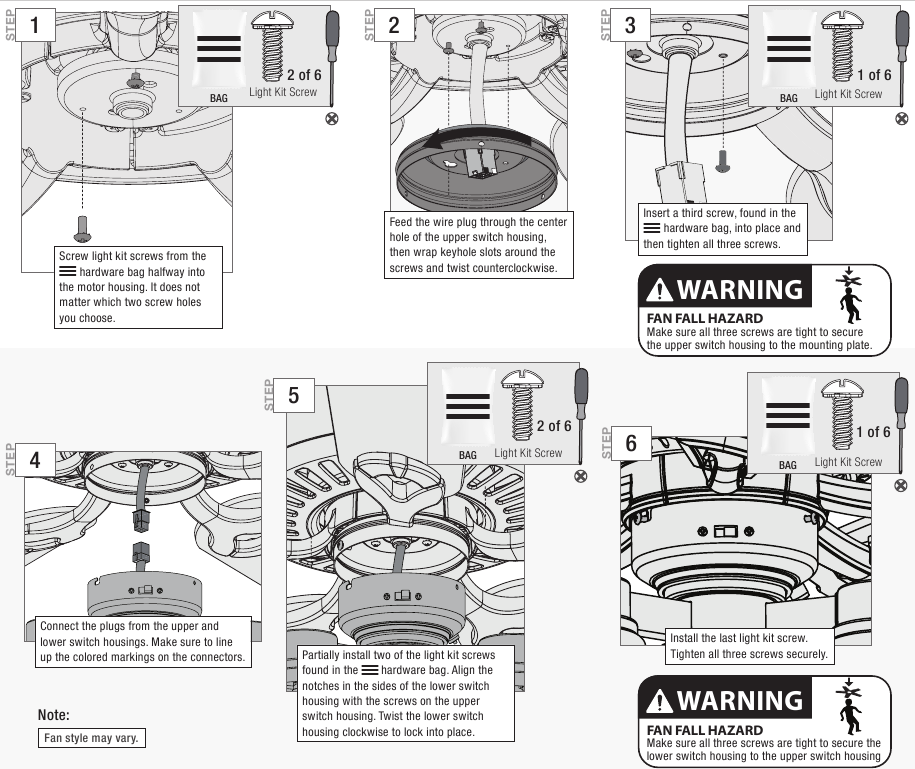

Montaje de la luz

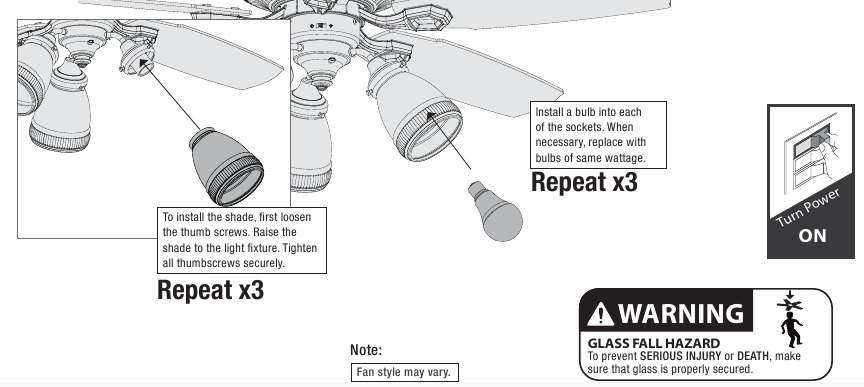

Instalación de las bombillas y el cristal

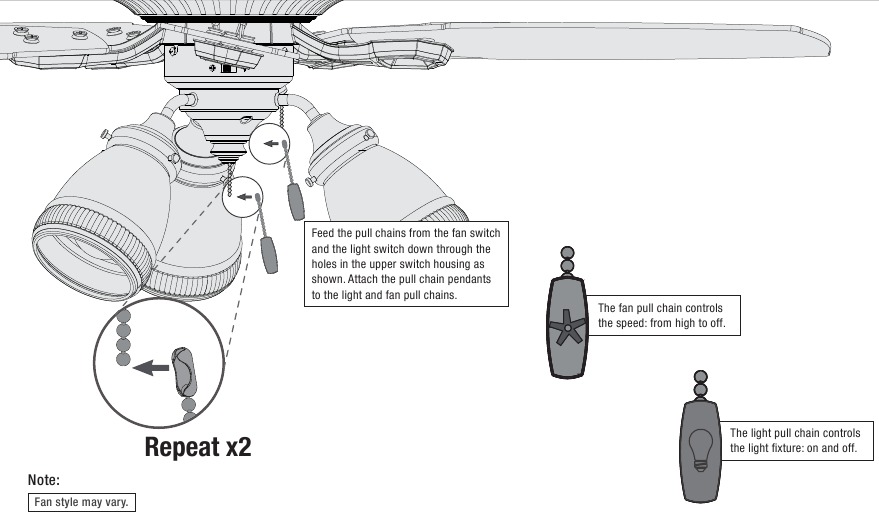

Instalación de las cadenas de tracción

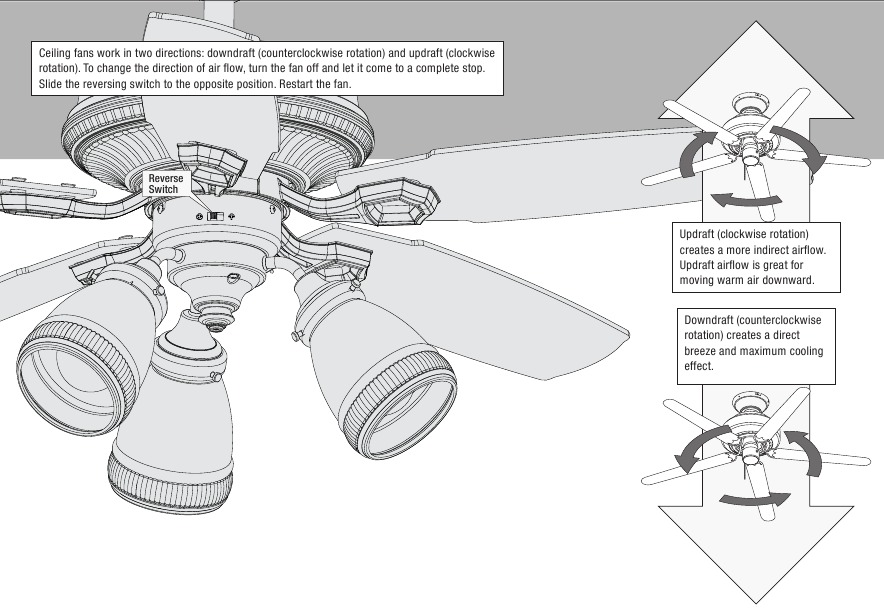

Inversión del ventilador

Resolución de problemas

El ventilador no funciona

• Asegúrese de que el interruptor de alimentación esté encendido.
• Tire de la cadena de tracción para asegurarse de que esté encendida.
• Empuje el interruptor de inversión del motor firmemente hacia la izquierda o hacia la derecha para asegurarse de que esté activado.
• Compruebe el disyuntor para asegurarse de que la alimentación esté encendida.
• Asegúrese de que las aspas giren libremente.
• Apague la alimentación desde el disyuntor, luego afloje el dosel y revise todas las conexiones de acuerdo con el diagrama de cableado.
• Compruebe la conexión del enchufe en la caja del interruptor.

Excesivo tambaleo

• Asegúrese de que las aspas estén instaladas correctamente en los postes de hierro de las aspas.
• Apague la alimentación, sujete el ventilador con cuidado y compruebe que la bola para colgar esté correctamente asentada.
• Utilice el kit de equilibrio e instrucciones proporcionados para equilibrar el ventilador.

Funcionamiento ruidoso

• Asegúrese de que las aspas estén instaladas correctamente.
• Compruebe si alguna de las aspas está agrietada. Si es así, reemplace todas las aspas.

Consejo profesional de Hunter:
Limpieza del ventilador
Utilice cepillos o paños suaves para evitar arañazos. Los productos de limpieza pueden dañar los acabados.

Barra de suspensión

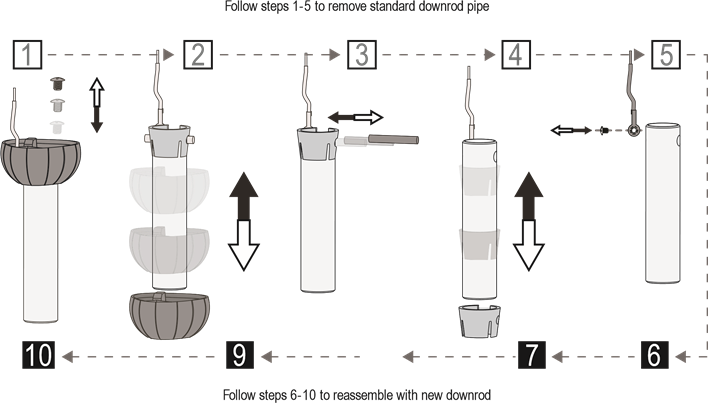

Si necesita una longitud de barra de suspensión diferente, siga estos pasos:

8

PELIGRO DE CAÍDA DEL VENTILADOR
Para evitar LESIONES GRAVES o la MUERTE:

• SIEMPRE siga las instrucciones de montaje de la barra de suspensión al pie de la letra.
• VERIFIQUE que la barra de suspensión esté montada correctamente tirando firmemente de la bola para colgar.
