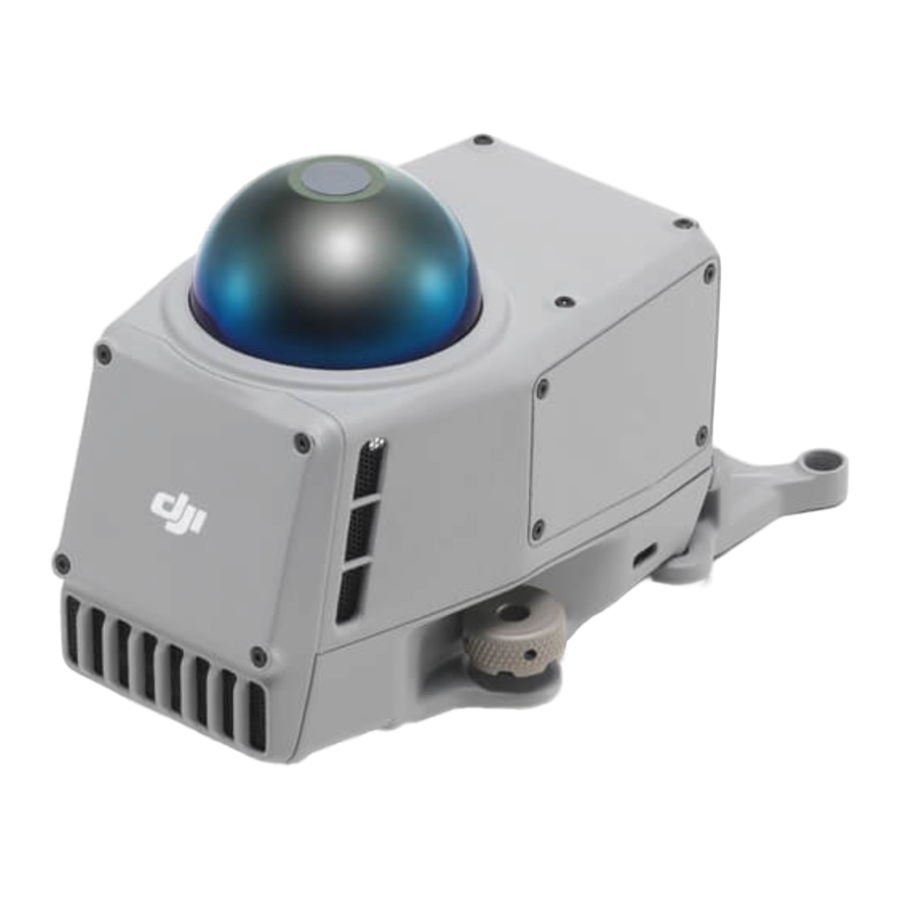

Manual del DJI Matrice 4

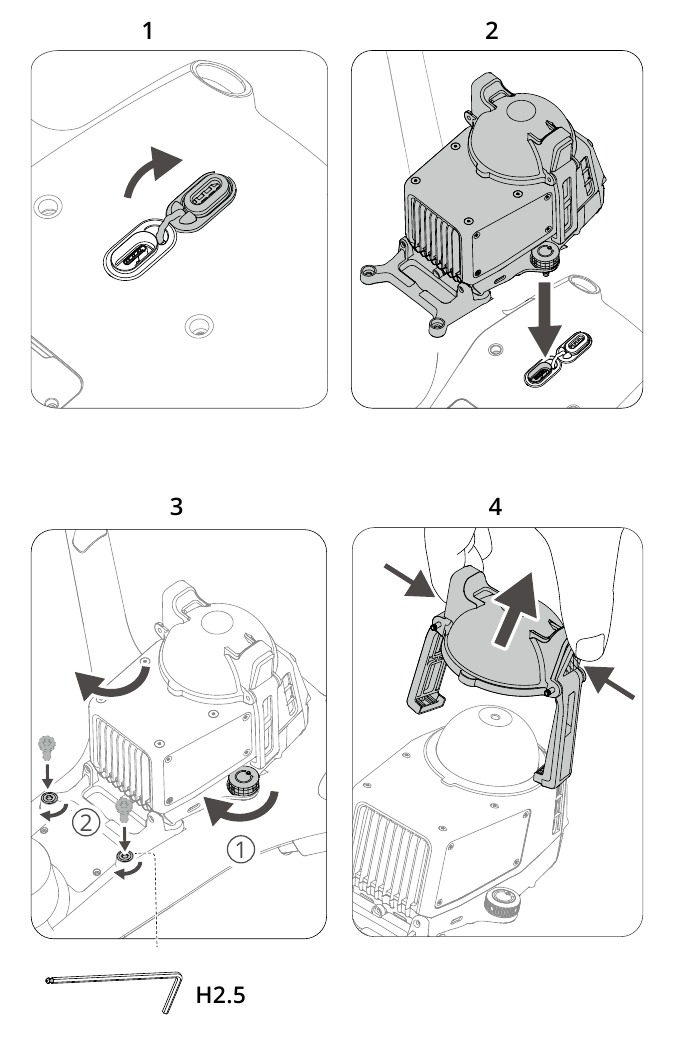

Instalación

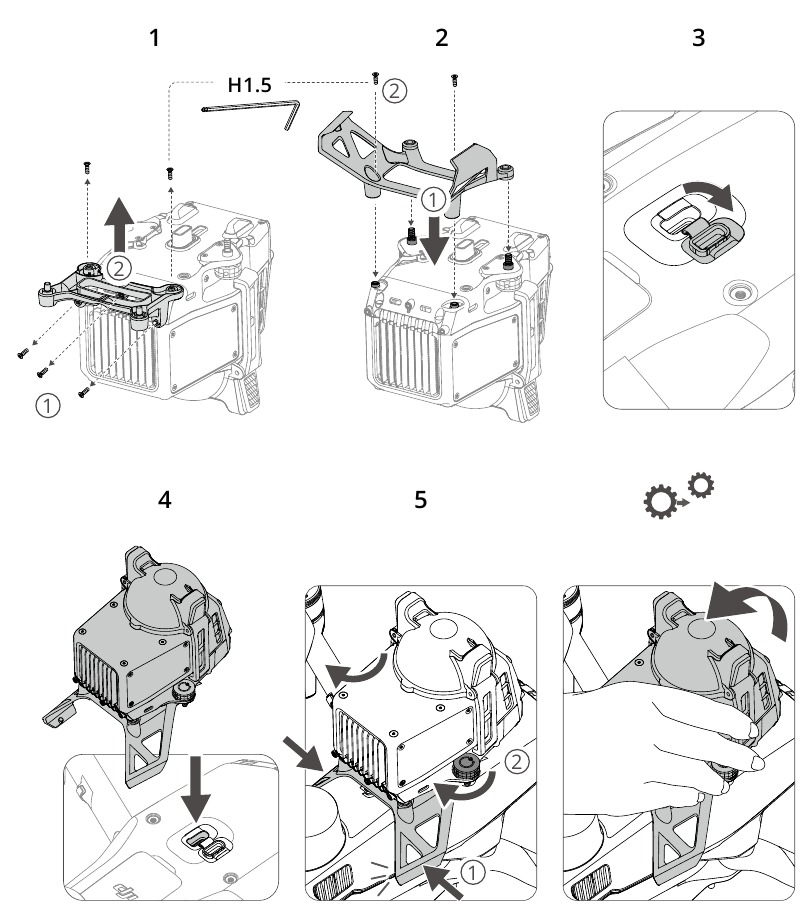

DJI Matrice 4D Series

DJI Matrice 4 Series

• Asegúrese de apagar la aeronave antes de acoplar o retirar los accesorios.
• Apriete los tornillos para garantizar una instalación segura. Cuando lo instale en la aeronave para un uso a largo plazo, utilice el destornillador incluido para volver a apretar los tornillos después de la instalación. Utilice un rotulador de pintura para hacer una marca y comprobar si los tornillos están sueltos.

• Asegúrese de colocar las pegatinas de posicionamiento del paquete en la cubierta de la base como se muestra en la figura cuando la aeronave se utilice con la base. Asegúrese de que las pegatinas estén bien pegadas. De lo contrario, la calibración del módulo de detección de obstáculos se verá afectada.

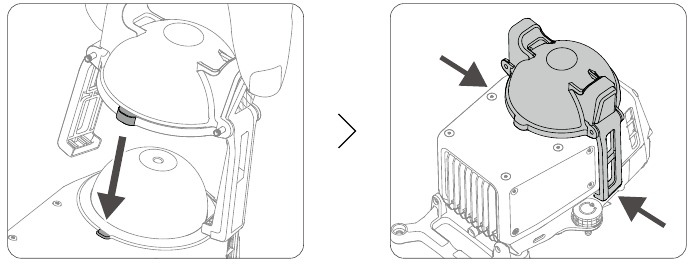

• Retire la cubierta protectora antes de usarlo. Para evitar dañar la superficie del módulo, instale la cubierta protectora cuando no esté en vuelo. Asegúrese de que los clips de la cubierta estén bien sujetos.


Activación

Cuando se utiliza con la base:

1. Encienda la aeronave y asegúrese de que está vinculada con la base.
2. Descargue e instale la aplicación DJI Enterprise.

   https://www.dji.com/downloads/djiapp/dji-enterprise
3. Conecte el teléfono al puerto USB-C del armario eléctrico de la base.
4. Inicie la aplicación DJI Enterprise, aparecerá un mensaje de activación al utilizar los dispositivos por primera vez. Siga las instrucciones que aparecen en pantalla para activar.

Cuando se utiliza con el control remoto:

1. Encienda el control remoto y la aeronave.
2. Inicie la aplicación DJI Pilot 2, aparecerá un mensaje de activación al utilizar los dispositivos por primera vez. Siga las instrucciones que aparecen en pantalla para activar.

Uso

1. Encienda la aeronave y el módulo de detección de obstáculos se activará automáticamente.
2. Actualice todos los dispositivos al firmware más reciente.
3. Compruebe el estado de la conexión de los accesorios:
   • Cuando se utiliza con la base: Abra la página del proyecto DJI FlightHub 2, haga clic en > , el icono del módulo se muestra en el panel del dispositivo.
   • Cuando se utiliza con el control remoto: Ejecute la aplicación DJI Pilot 2, el modelo del accesorio (LR-01) se muestra en la página de inicio.
4. Asegúrese de que no haya avisos de advertencia antes de despegar.

• El módulo de detección de obstáculos tiene zonas ciegas de detección, y la capacidad de detección de obstáculos puede verse limitada en función del tamaño y el material del obstáculo. En las siguientes situaciones, la detección de obstáculos puede fallar. Vuele con precaución y tome el control manual si es necesario.
  1. Volar en condiciones meteorológicas especiales como lluvia, nieve, niebla o polvo.
  2. Presencia de objetos que se mueven rápidamente alrededor de la ruta de vuelo (por ejemplo, turbinas eólicas en funcionamiento, grúas de torre en movimiento, aves en vuelo, etc.).
  3. Presencia de ramas finas (por ejemplo, volar en bosques densos), u objetos lineales oscuros con un diámetro inferior a 12 mm (por ejemplo, cables Ethernet finos, cables de goma negros) alrededor de la ruta de vuelo.
  4. Presencia de líneas eléctricas oblicuas cuando la aeronave asciende o desciende.
  5. Presencia de fuertes interferencias de luz en la dirección de vuelo (por ejemplo, volar hacia el sol).
  6. La superficie de la cúpula tiene gotas de agua o está muy bloqueada o borrosa.
• Cuando se vuela de noche, la aeronave no puede evitar los obstáculos, y solo puede frenar al detectar un obstáculo.
• Las funciones de evitación de obstáculos están desactivadas en el modo Attitude o en el modo Sport.
• Mantenga una velocidad de vuelo inferior a 15 m/s cuando el módulo de detección de obstáculos esté en uso. Y la velocidad de ascenso/descenso estará limitada a no más de 4,5 m/s.
• Mantenga el control total de la aeronave en todo momento y no confíe completamente en el módulo y la aplicación.
• El rendimiento de la detección de obstáculos puede verse reducido al operar varias aeronaves con accesorios instalados a poca distancia entre sí. Vuele con precaución.
• El producto contiene piezas de precisión. El producto puede dañarse o funcionar mal en caso de impacto. NO deje caer el producto.
• La aeronave puede guardarse directamente en el estuche de transporte con el accesorio instalado. Cuando los accesorios no estén en uso, retírelos de la aeronave y guárdelos en el estuche de transporte.

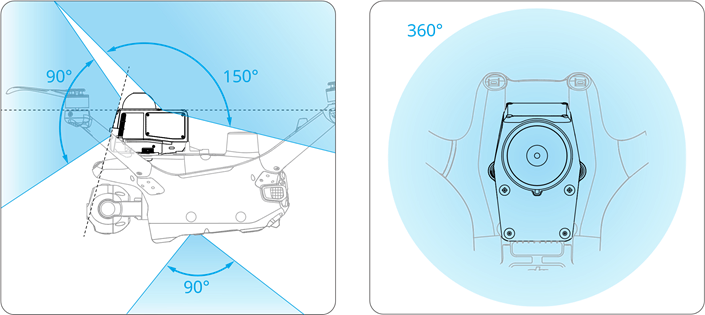

Rango de detección

No se pueden detectar los obstáculos que están fuera del rango de detección. Vuele con precaución.

Mantenimiento y calibración

• Mantenga limpia la cúpula LiDAR. NO la toque directamente con las manos. Limpie regularmente la cúpula con un paño seco. NO utilice alcohol u otros disolventes para la limpieza.
• Cuando la aeronave se utiliza con la base, retire el módulo de detección de obstáculos y limpie el puerto y el cuerpo de la aeronave cada seis meses.
• Calibre el módulo de detección de obstáculos regularmente cuando se le solicite para mantener un rendimiento óptimo.

Actualización del firmware

Si el accesorio está instalado en la aeronave, el firmware se actualizará junto con el firmware de la aeronave.
Asegúrese de que los accesorios están conectados a la aeronave y de que todos los dispositivos están completamente cargados. Los métodos de actualización son los siguientes:

• Abra la página Dispositivos de DJI FlightHub 2, seleccione los dispositivos y haga clic en Can Update (Se puede actualizar) para actualizar el firmware de todos los dispositivos juntos.
• Inicie DJI Pilot 2:

1. Si el firmware de la aeronave es la última versión, pulse el acceso directo de actualización de firmware en la página de inicio para actualizar los accesorios para la consistencia del firmware.
2. Si el firmware de la aeronave no es la última versión, pulse el mensaje de actualización de firmware en la página de inicio > Update All (Actualizar todo) para actualizar todos los dispositivos.

Referencias

• DJI Enterprise - Centro de descargas - DJI

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del DJI Matrice 4
