Manual del dji DOCK 3

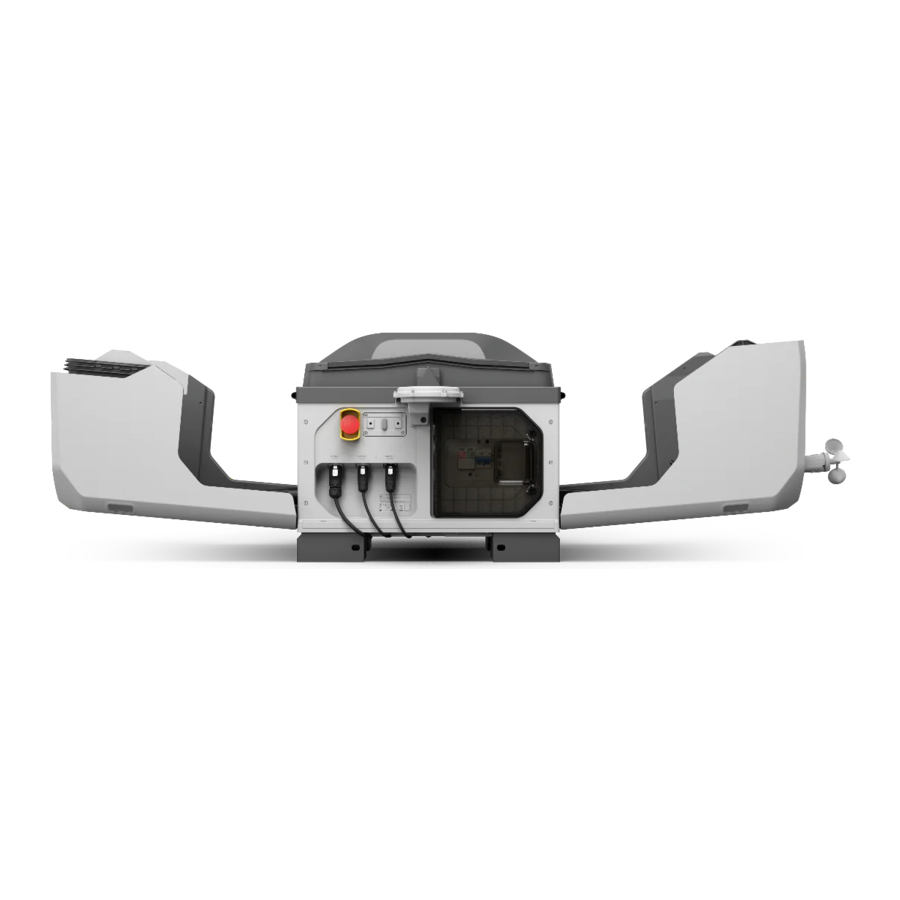

Descripción general

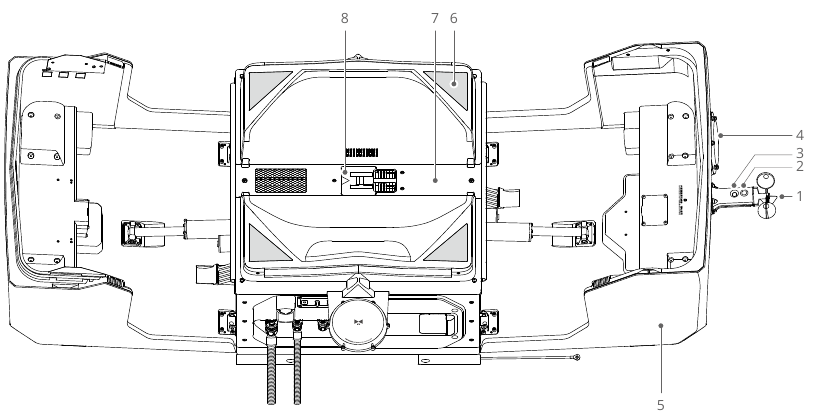

Descripción general - Parte 1

  1. Indicador de velocidad del viento
  2. Cámara de la estación
  3. Luz auxiliar de la cámara
  4. Pluviómetro
  5. Cubierta de la estación
  6. Marcadores de posicionamiento
  7. Plataforma de aterrizaje
  8. Marcador de orientación de la aeronave1

Descripción general - Parte 2

  1. Puerto de salida PoE
  2. Puerto AC-IN
  3. Cable de tierra
  4. Armario eléctrico
  5. Puerto LAN-IN
  6. Soportes de la base de montaje
  7. Botón de parada de emergencia2
  8. Indicadores de estado
  9. Compartimento de la llave electrónica celular
  10. Módulo RTK
  11. Para el soporte de cardán montado en el vehículo
  12. Puerto E
  13. Orificio del tubo de drenaje (ubicado debajo de la estación)

Descripción general - Parte 3

  1. Terminales de prueba de cables
  2. Botón multifunción
  3. Interruptor de alimentación de CA
  4. Puerto USB-C
  5. Indicadores del armario eléctrico
  6. Botón Cerrar3
  7. Botón Abrir 3

advertencia

  1. La estación viene con un módulo de carga integrado. Asegúrese de que la superficie de la plataforma de aterrizaje esté libre de objetos metálicos para evitar altas temperaturas que puedan dañar la plataforma de aterrizaje.
  2. La cubierta de la estación no se abrirá ni cerrará si se pulsa el botón de parada de emergencia.
  3. Mantenga pulsado el botón al abrir y cerrar la cubierta. Asegúrese de que no haya obstáculos que bloqueen la cubierta de la estación. Mantenga una distancia segura de la cubierta de la estación para evitar lesiones al abrir o cerrar la cubierta de la estación.

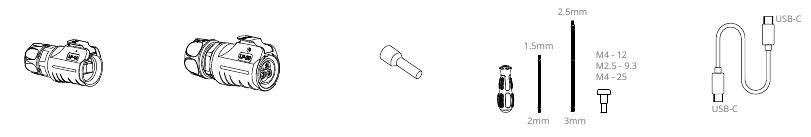

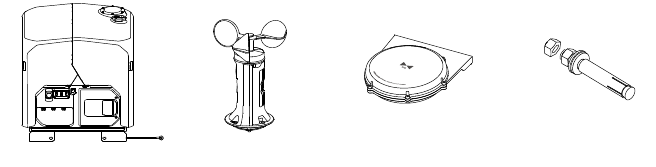

En la caja

Compruebe que todos los elementos siguientes están incluidos en el paquete. Si encuentra alguna anomalía, artículo faltante o inconsistencia, regístrelo in situ y póngase en contacto con el transportista y el proveedor del dispositivo.

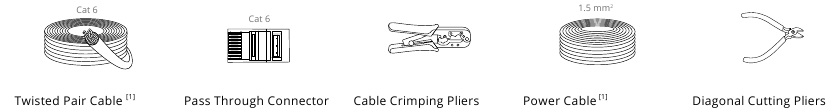

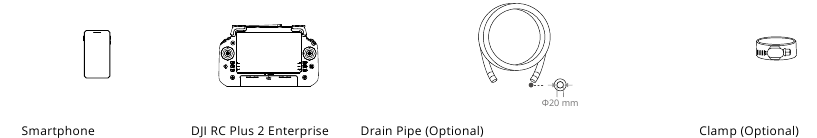

Herramientas y elementos preparados por el usuario

Las herramientas y los elementos siguientes se utilizan durante la instalación y la configuración; prepárelos con antelación y asegúrese de que las herramientas están en buen estado de funcionamiento.




  1. Los cables son reservados por el proveedor de servicios autorizado antes de la instalación. El cable de alimentación requiere un cable enfundado para exteriores RVV de tres núcleos de 1,5 mm con un diámetro de cable de 7-12 mm, y el cable Ethernet requiere un cable de par trenzado Cat 6 con un diámetro de cable de 6-9 mm. Para garantizar que el sello sea seguro y que el rendimiento resistente al agua no se vea comprometido.
  2. Asegúrese de que la longitud de las sondas del multímetro sea superior a 18 mm para facilitar la prueba precisa de los terminales de los cables.

Para la implementación montada en el vehículo


  1. Asegúrese de que la capacidad de carga total de cada elemento sea superior a 165 kg.
  2. Asegúrese de utilizar contratuercas de nylon y el diámetro exterior de la arandela plana debe ser de al menos 30 mm.

Instalación de la estación

Instalación de las piezas

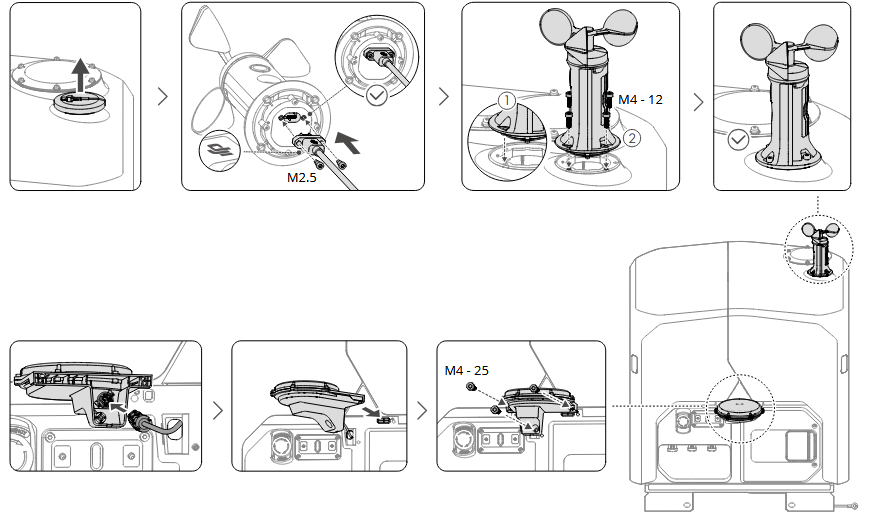

Instalación de las piezas

  1. Monte el módulo indicador de velocidad del viento según el diagrama. Asegúrese de que el conector esté orientado correctamente. Evite que los tornillos caigan a través del orificio en la cubierta de la estación.
  1. Monte el módulo RTK según el diagrama. Inserte suavemente el cable de señal. Asegúrese de apretar bien todos los tornillos.

Confirmación de la posición y la orientación de la instalación
Asegúrese de tener en cuenta los siguientes factores antes de instalar la estación.

  • Asegúrese de que la orientación de la cámara de la estación no esté orientada a la luz solar directa. De lo contrario, la vida útil del producto y la vista de la cámara pueden verse afectadas debido a los factores ambientales.
  • Para evitar la detección falsa cuando la aeronave aterriza, asegúrese de que no haya objetos de color claro similares a las formas o marcadores de identificación visual en la plataforma de aterrizaje dentro de los 5 m de la estación, como rectángulos blancos, triángulos blancos y patrones H.
  • Coloque el nivel digital en la parte superior del sitio de instalación para medir dos direcciones diagonales. Asegúrese de que la superficie esté horizontalmente nivelada con inclinaciones inferiores a 3° en cualquier dirección.

Instalación
Implementación de montaje fijo
advertencia

  • Use una máscara contra el polvo y gafas de seguridad al perforar orificios para evitar que el polvo entre en los ojos, la nariz y la garganta. Preste atención a la seguridad personal cuando utilice cualquier herramienta eléctrica.
  • Al alinear el perno de expansión con los soportes de la base de montaje, NO coloque las manos debajo de los soportes de la base de montaje al mover la estación para evitar lesiones.

Es necesario fabricar una base de hormigón o una base de marco de acero con antelación en el sitio de instalación. Las siguientes instrucciones de instalación utilizan una base de hormigón como ejemplo.

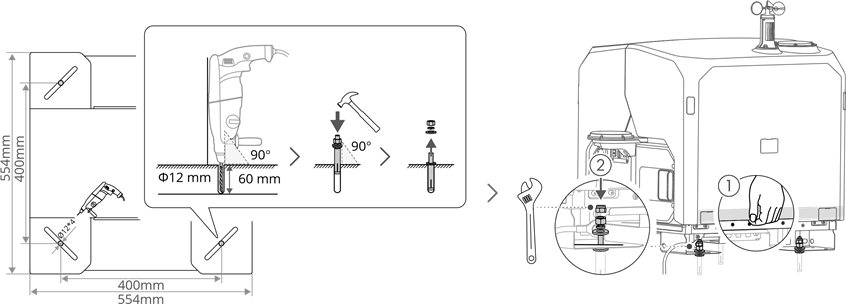

Implementación de montaje fijo

  1. Utilice la tarjeta de instalación para ayudar a perforar orificios y montar los pernos de expansión.
  2. Se recomienda que al menos dos personas lleven la estación. Levante con cuidado la estación hasta la posición de instalación y asegure los soportes de montaje en los pernos de expansión. Asegúrese de apretar bien las tuercas autoblocantes.

información

  • Para realizar una tarea de varias estaciones, compre varias estaciones según sea necesario. Vaya al Manual de instalación y configuración para consultar la sección Tarea de varias estaciones antes de instalar y configurar las estaciones.

Implementación montada en el vehículo
advertencia

  • Asegúrese de que la altura y el ancho total del vehículo después de instalar la estación cumplan con las regulaciones locales y los requisitos de registro. Preste atención a la altura total para evitar daños al producto durante el movimiento del vehículo.
  • Tenga cuidado al transportar la estación al vehículo. NO levante la estación llevando el módulo RTK para evitar daños.
  • Al alinear los tornillos con los soportes de la base de montaje, NO coloque las manos debajo de los soportes de la base de montaje al mover la estación para evitar lesiones.
  • Asegúrese de que la cubierta de la estación esté cerrada antes de mover el vehículo.
  1. Deje suficiente espacio para instalar la estación en la plataforma montada en el vehículo (preparada por el usuario) según el diagrama. Oriente correctamente el armario eléctrico para facilitar el funcionamiento. Para la instalación de doble estación, asegúrese de montar un deflector de guía de aire (A) para garantizar la disipación del calor.

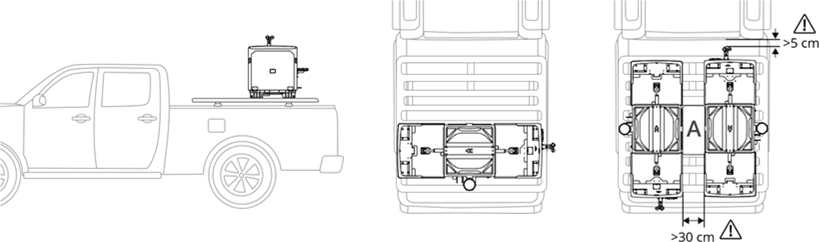

    Implementación montada en el vehículo - Paso 1
  2. Abra la puerta del armario eléctrico. Pulse y, a continuación, mantenga pulsado el botón multifunción para encender la batería de reserva. Mantenga pulsado el botón abrir para abrir la cubierta de la estación. Apague la batería de reserva de la misma forma.
    Monte correctamente el soporte de cardán montado en el vehículo (opcional) en la estación según el diagrama. Inserte suavemente el cable de señal. Asegúrese de dirigir los cables y apretar bien los tornillos.
    Encienda la batería de reserva. Mantenga pulsado el botón cerrar para cerrar la cubierta de la estación. Cierre y bloquee la puerta del armario eléctrico.

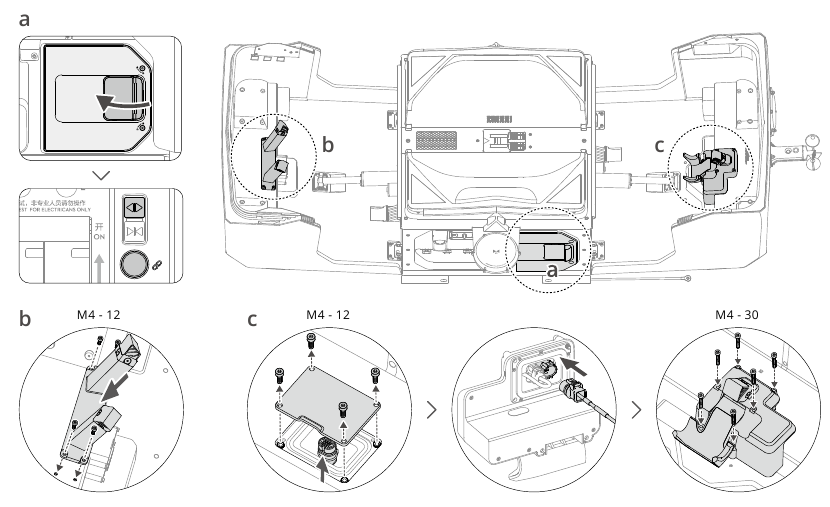

    Implementación montada en el vehículo - Paso 2
  3. Conecte el tubo de drenaje según el diagrama. Se recomienda que al menos seis personas lleven la estación. Levante con cuidado la estación hasta la plataforma montada en el vehículo y asegure los soportes de la base de montaje en los tornillos en T. Asegúrese de apretar bien las tuercas autoblocantes. Utilice un marcador de pintura para marcar si las tuercas están sueltas. Sujete un extremo del cable de acero anticaída a la estación utilizando el bloqueo anticaída y sujete el otro extremo a un lugar seguro.

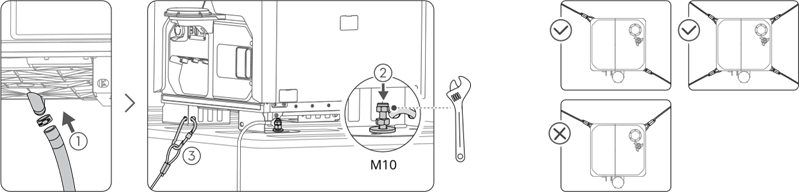

    Implementación montada en el vehículo - Paso 3

Conexión y encendido de la estación base

Conexión del cable de tierra
advertencia La estación base debe estar correctamente conectada a tierra siguiendo los requisitos que se indican a continuación.
Asegúrate de que el cable de tierra no esté enrollado ni entrelazado con los cables de señal.

  1. Instalación fija: comprueba que el diseño y el montaje del sistema de terminación de tierra cumplen los requisitos antes de la instalación. Conecta el cable de tierra al polo de salida del electrodo de tierra y apriétalo con el tornillo y la tuerca.

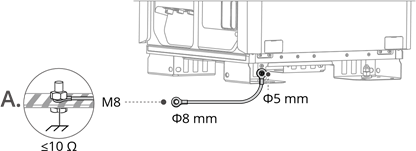

    Conexión del cable de tierra - Paso 1
  2. Instalación en vehículo: sustituye el cable de tierra preparado por el usuario y conéctalo a la varilla de tierra. Asegúrate de que la varilla de tierra esté correctamente conectada a tierra antes de cada operación de la estación base.

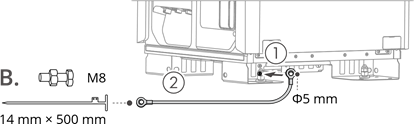

    Conexión del cable de tierra - Paso 2

Conexión del cable Ethernet
advertencia Asegúrate de instalar un dispositivo de protección contra sobretensiones de datos y señales en la sala de ordenadores del usuario y de que esté correctamente conectado a tierra. Consulta la sección Requisitos de red del Manual de instalación y configuración para obtener más información.

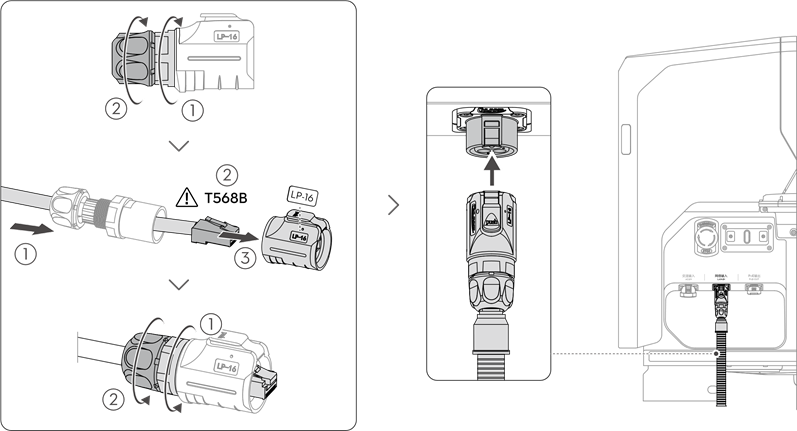

Conexión del cable Ethernet

  1. Pasa el cable cerca del producto. Inserta el cable en el tubo corrugado y el tapón del tubo corrugado en secuencia.
  2. Sigue estrictamente los pasos según el diagrama para reconstruir el conector Ethernet.
  3. Inserta el conector Ethernet hasta que se oiga un clic.

información

  • Asegúrate de que el otro extremo del cable Ethernet esté conectado de forma correcta y segura al dispositivo en la sala de ordenadores del usuario.
  • Asegúrate de que la red pueda acceder a Internet con un ancho de banda ascendente y descendente superior a 20 Mbps. Para garantizar una mejor experiencia de usuario, se recomienda que el ancho de banda sea superior a 40 Mbps.
  • Consulta la sección Instalación de un dongle celular (opcional) para obtener más información si la estación base necesita acceder a una red inalámbrica.
  • Después de la instalación, pulsa la pestaña de bloqueo del conector de paso con un destornillador de cabeza plana para retirarlo del conector Ethernet.
  • Cuando utilices la versión de instalación fija del repetidor D-RTK 3 (se vende por separado), utiliza el mismo método para hacer un conector de cable Ethernet e insértalo en el puerto de salida PoE. Lee el manual correspondiente para obtener información sobre la instalación y el uso.

Conexión del cable de alimentación
advertencia

  • Solo los electricistas certificados pueden llevar a cabo operaciones con voltajes superiores a los de seguridad.
  • Antes de la operación, asegúrate de apagar el interruptor principal ascendente en la caja de distribución del usuario y coloca una señal cerca del interruptor que prohíba encenderlo.
  • Utiliza un multímetro para medir la corriente eléctrica del cable de alimentación. NO operes con corriente eléctrica.

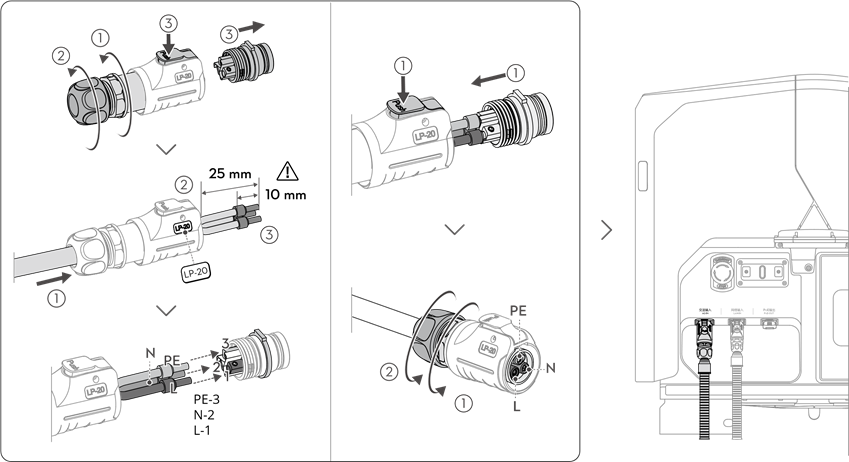

Conexión del cable de alimentación

  1. Pasa el cable cerca del producto. Inserta el cable en el tubo corrugado y el tapón del tubo corrugado en secuencia.
  2. Sigue los pasos a continuación para reconstruir el conector de alimentación.
    1. Desmonta el conector de alimentación según el diagrama.
    2. Pasa el cable de alimentación a través del conector de alimentación. Utiliza el patrón de la regla (impreso en la caja de accesorios) para medir la longitud del cable y los cables. Utiliza una herramienta para quitar las capas de aislamiento exteriores e interiores para exponer el conductor del cable. Engarza los casquillos del cable en el extremo de los cables.
    3. Afloja los tornillos del componente interno e inserta los casquillos del cable. Asegúrate de que los cables L (cable de corriente), N (cable neutro) y PE (cable de tierra) se correspondan con los terminales 1, 2 y 3 antes de apretar los tornillos.[1]
    4. Inserta el componente interno en la carcasa exterior. Sigue estrictamente los pasos para apretar el manguito de cola y la tuerca de cola en secuencia.
  3. Inserta el conector de alimentación hasta que se oiga un clic.
    1. El color de los cables de tierra, neutro y corriente puede variar según el país y la región. Asegúrate de que los tres cables estén conectados de forma correcta y segura.

información

  • Ten cuidado de no dañar la capa de aislamiento del cable al pelar la capa de aislamiento del cable.
  • Comprueba que la conexión entre el conector del cable de alimentación y el cable no esté dañada para garantizar el rendimiento de resistencia al agua.

Prueba de conexión del cableado
advertencia NO toques las piezas metálicas de la estación base ni las sondas del multímetro para evitar una descarga eléctrica.

  1. Enciende el interruptor principal ascendente en la caja de distribución del usuario.
  2. Abre la puerta del armario eléctrico. Ajusta el multímetro al rango de voltaje de CA de 750 V y mide en los orificios de prueba de cables respectivamente. Si algún resultado de medición es incoherente, soluciona el problema antes de encender la estación base.
    Orificios de prueba de cables Instalación fija Instalación en vehículo
    N L 90-240 V 90-240 V
    N <4 V ≈U ln /2
    L 90-240 V ≈U ln /2

Encendido de la estación base
Lista de comprobación antes de encender

Lista de comprobación Descripción
Cable de tierra □ Los dos extremos del cable de tierra se han conectado correctamente.
Cable Ethernet □ Todas las partes del conector Ethernet se han apretado de forma segura.
□ El conector Ethernet se ha insertado en la estación base de forma segura.
Cable de alimentación □ Se ha realizado la prueba de conexión del cable y la secuencia de cables es correcta.
□ La capa de aislamiento del cable de alimentación ha sido cubierta correctamente por la tuerca de cola.
□ Todas las partes del conector de alimentación se han apretado de forma segura.
□ El conector de alimentación se ha insertado en la estación base de forma segura.
La estación base □ La estación base se ha instalado y es estable con un ángulo de inclinación inferior a 3 grados.
□ El interior de la estación base está limpio y ordenado, sin polvo ni suciedad, ni objetos dejados dentro.
□ El botón de parada de emergencia de la estación base se ha sacado y soltado correctamente.
□ La superficie de la plataforma de aterrizaje está libre de objetos metálicos.
□ Para la instalación en vehículo, asegúrate de que los bloqueos anticaídas estén conectados de forma segura.
El entorno circundante □ Se ha limpiado el área alrededor de la estación base de materiales de embalaje como cartón, espuma y plástico.
□ Ningún obstáculo bloquea las cubiertas de la estación base al abrirse.

Encendido y comprobación del funcionamiento

  1. Asegúrate de que el interruptor principal ascendente en la caja de distribución del usuario esté encendido. Enciende el interruptor de alimentación de CA.
  2. En un plazo de 30 segundos, los indicadores de estado del armario eléctrico deberían mostrarse de la siguiente manera. De lo contrario, se debe realizar la solución de problemas.

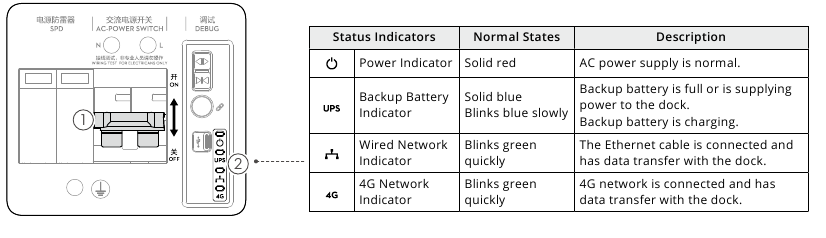

    Encendido y comprobación del funcionamiento

Configuración de la estación base

Obtención del código de vinculación del dispositivo
Obtención del código de vinculación del dispositivo

  1. Utiliza un ordenador para visitar https://fh.dji.com e inicia sesión en DJI FlightHub 2 con una cuenta. Haz clic para crear una organización y entra en la página de la organización.
  2. Obtén el ID de la organización y el código de vinculación del dispositivo según el diagrama.

Configuración de la estación base mediante la aplicación DJI Enterprise
advertencia

  • Para la instalación fija, NO muevas una estación base configurada. Si el sitio cambia, la estación base debe reconfigurarse.
  • Asegúrate de mantener una distancia segura al utilizar la aplicación para abrir la cubierta de la estación base con el fin de evitar lesiones. Pulsa el botón de parada de emergencia en la estación base para evitar que la cubierta de la estación base se abra, si es necesario.
  • Cuando la aeronave se coloque en la estación base. Asegúrate de mover las dos hélices de cada motor para que estén a 90° entre sí con el fin de evitar romper las hélices al cerrar manualmente la cubierta de la estación base.

Prepara la aeronave consultando el manual incluido en el embalaje de la aeronave. Coloca la aeronave junto a la estación base. Pulsa y, a continuación, mantén pulsado el botón de encendido para encender la aeronave.

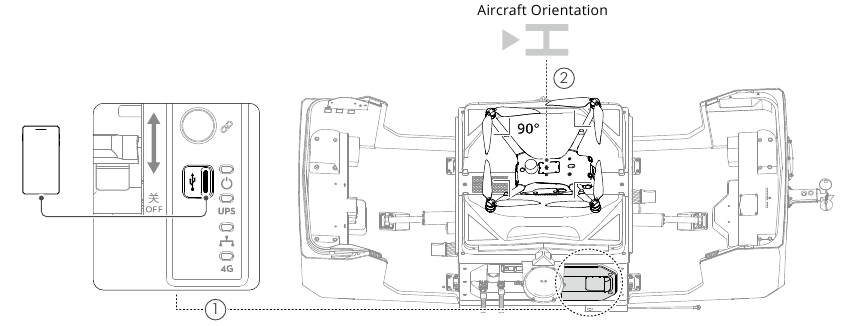

Configuración de la estación base mediante la aplicación DJI Enterprise

  1. Utiliza el cable USB-C a USB-C para conectar el smartphone a la estación base. Abre la aplicación DJI Enterprise y selecciona el modo de instalación adecuado. Sigue las indicaciones de la aplicación para completar la vinculación, la activación y la configuración de la estación base y la aeronave. Asegúrate de calibrar la brújula de la aeronave antes de utilizarla por primera vez.
  2. Asegúrate de que la orientación de la aeronave es coherente con la marca de flecha en la plataforma de aterrizaje y de que la aeronave se coloca en la plataforma de aterrizaje como se muestra en el diagrama para completar la configuración. La depuración in situ de la estación base en la aplicación proporciona el estado de la estación base, el estado de la aeronave y operaciones como la prueba del aire acondicionado, el control de la cubierta de la estación base y la carga de la aeronave.[1]
  3. Desconecta el cable USB-C a USB-C. Cierra y bloquea la puerta del armario eléctrico con un destornillador.

[1] La aeronave se puede cargar después de vincularla con la estación base. Asegúrate de mantener las cubiertas de la estación base cerradas durante la carga y de que la superficie de la plataforma de aterrizaje esté libre de objetos metálicos.

información

  • Consulta el resultado de la evaluación del sitio, asegúrate de importar la ruta de entrada/salida si es necesario.
  • La aeronave y la estación base requieren activación antes del primer uso. Se requiere una conexión a Internet para el smartphone durante la activación.
  • Para la instalación en vehículo, asegúrate de configurar el sitio de aterrizaje alternativo recomendado en la cabeza del vehículo.

Conexión del control remoto como control B
Para garantizar la seguridad de la prueba de vuelo para la estación base, el control remoto se puede utilizar para tomar el control de la aeronave manualmente durante el vuelo, después de conectarse a la aeronave como control B.

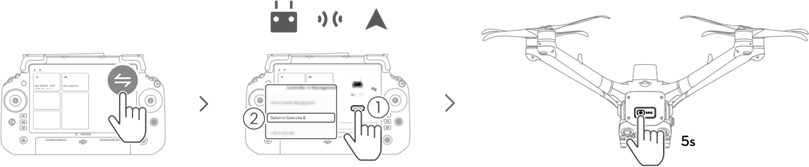

Conexión del control remoto como control B
información Se admite el uso del control B cuando no se implementa ninguna estación de retransmisión.

Prueba de funcionamiento automático

Vinculación de la estación base a un proyecto

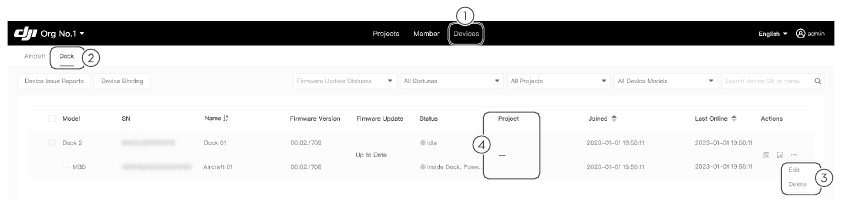

Vinculación de la estación base a un proyecto

  1. Acceda a DJI FlightHub 2 y cree un proyecto.
  2. Añada la estación base al proyecto especificado en el cuadro desplegable del proyecto según el diagrama.
  • informaciónPara el despliegue en vehículos, si monta dos estaciones base en un vehículo, añada todas las estaciones base al mismo proyecto para garantizar que el despegue/aterrizaje de varios drones se realice correctamente.

Realización de la tarea de vuelo
advertenciaPara el despliegue en vehículos, asegúrese de calibrar el RTK de la estación base en DJI FlightHub 2 antes del despegue. NO mueva el vehículo durante el funcionamiento de la estación base.

  1. Haga clic en Trial Flight (Vuelo de prueba) en Device Maintenance (Mantenimiento del dispositivo) y se creará automáticamente un plan de tareas. Complete el nombre del plan, utilice la configuración predeterminada e inicie el vuelo.
  2. La cubierta de la estación base se abrirá y la aeronave comenzará a realizar la tarea de vuelo.
  3. Haga clic en Project (Proyecto) > Team para ver el estado de funcionamiento, la información de advertencia y la vista en directo.
  4. Después de completar la tarea de vuelo, la aeronave aterrizará en la estación base y la cubierta de la estación base se cerrará.

información

  • Para utilizar el vuelo de prueba, asegúrese de que la estación base está vinculada a un proyecto, el estado de la estación base es Idle (Inactivo) y utilice una cuenta de administrador de proyecto.
  • Durante la tarea de vuelo, pulse el botón de parada de emergencia para probar si la aeronave puede volar al lugar de aterrizaje alternativo.

Lista de comprobación antes de salir

advertenciaAntes de salir del sitio, asegúrese de comprobar los siguientes elementos.
□ El HMS de DJI FlightHub 2 no tiene ninguna alarma anómala.
□ Los tornillos del módulo del anemómetro y del módulo RTK están apretados de forma segura.
□ Compruebe los datos del anemómetro que se muestran en DJI FlightHub 2 girando el anemómetro.
□ La superficie de la cubierta de la estación base, el pluviómetro y la plataforma de aterrizaje están libres de suciedad y materia extraña.
□ El interruptor de alimentación de CA del armario eléctrico está encendido.
□ Asegúrese de que la aeronave está correctamente colocada en la plataforma de aterrizaje y de que el rumbo de la aeronave está alineado con la marca de la flecha.
□ Asegúrese de que las cubiertas de todos los puertos se han cerrado correctamente si no se utilizan.
□ Asegúrese de que los tornillos están bien apretados con la herramienta proporcionada si se montan cargas útiles oficiales en la aeronave.
□ Las lentes de los sistemas de visión, las cámaras del estabilizador, el cristal de los sensores de infrarrojos y las luces auxiliares están limpias. □ La cubierta de la estación base está cerrada.
□ La puerta del armario eléctrico está cerrada y bloqueada.
□ Se ha completado la prueba del lugar de aterrizaje alternativo de la aeronave.

Instalación de un módulo celular (opcional)

DJI Cellular Dongle 2 se utiliza como ejemplo.
Opere con precaución. Evite tirar de los cables o aplastarlos con la cubierta del compartimento. Asegúrese de que el indicador del módulo está en verde.

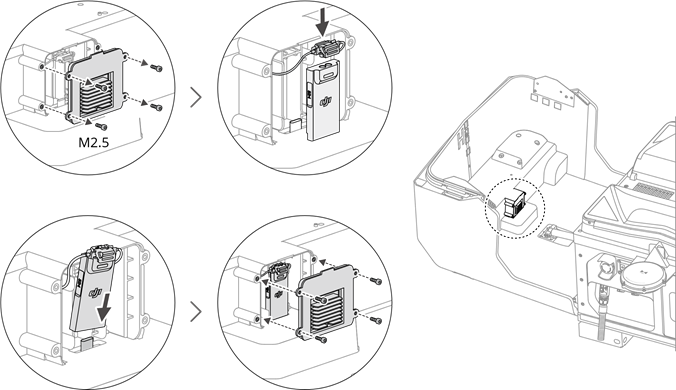

Instalación de un módulo celular

Indicadores de estado

Estados normales
Parpadea en blanco La estación base funciona normalmente y la aeronave está lista para despegar.
Parpadea en azul La estación base y la aeronave se están conectando y el zumbador emite un pitido corto.
Parpadea en verde La aeronave ha despegado de la estación base y está realizando una tarea de vuelo.
Azul fijo La estación base se está actualizando o depurando (incluida la depuración remota y la depuración in situ).
Estados de advertencia
Parpadea en rojo Las cubiertas de la estación base se están moviendo o la aeronave está despegando o aterrizando, y el zumbador emite un pitido largo.
Parpadea en rojo y amarillo alternativamente Se ha pulsado el botón de parada de emergencia de la estación base.

Escanee el código QR o vaya a la dirección que se indica para descargar la aplicación, ver los vídeos tutoriales y leer los manuales.
advertenciaAsegúrese de ponerse en contacto con un proveedor de servicios autorizado para la instalación. Puede haber posibles riesgos de seguridad si el producto es instalado por el usuario. Póngase en contacto con el servicio de asistencia oficial para obtener más información sobre los proveedores de servicios autorizados.

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del dji DOCK 3

Idiomas disponibles

Tabla de contenido
