Manual de la Makita DHP484

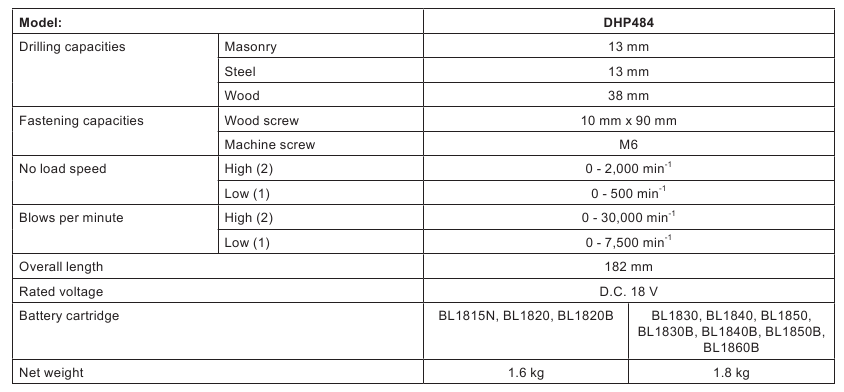

ESPECIFICACIONES

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí contenidas están sujetas a cambios sin previo aviso.
• Las especificaciones y el cartucho de batería pueden variar de un país a otro.
• Peso, con cartucho de batería, según el procedimiento EPTA 01/2003

Uso previsto
La herramienta está diseñada para taladrar con percusión en ladrillo, mampostería y albañilería. También es adecuada para atornillar y taladrar sin percusión en madera, metal, cerámica y plástico.

Ruido
El nivel de ruido típico ponderado A determinado según EN60745:
Nivel de presión sonora (L _pA ): 88 dB(A)
Nivel de potencia sonora (L _WA ): 99 dB (A)
Incertidumbre (K): 3 dB(A)

Utilice protección auditiva.

Vibración
El valor total de vibración (suma vectorial triaxial) determinado según EN60745: Modo de trabajo: taladrado con percusión en hormigón Emisión de vibraciones (a 2 h, ID ): 8,0 m/s Incertidumbre (K): 1,5 m/s 2
Modo de trabajo: taladrado en metal Emisión de vibraciones (a ): 2,5 m/s 2 h, D o menos Incertidumbre (K): 1,5 m/s 2
NOTA: El valor de emisión de vibraciones declarado se ha medido de acuerdo con el método de prueba estándar y puede utilizarse para comparar una herramienta con otra.
NOTA: El valor de emisión de vibraciones declarado también puede utilizarse en una evaluación preliminar de la exposición.

La emisión de vibraciones durante el uso real de la herramienta eléctrica puede diferir del valor de emisión declarado en función de las formas en que se utilice la herramienta.

Asegúrese de identificar las medidas de seguridad para proteger al operador que se basen en una estimación de la exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como los momentos en que la herramienta está apagada y cuando está funcionando en vacío, además del tiempo de activación).

DESCRIPCIÓN FUNCIONAL

Asegúrese siempre de que la herramienta esté apagada y que el cartucho de la batería esté retirado antes de ajustar o comprobar el funcionamiento de la herramienta.

Instalación o extracción del cartucho de la batería

Apague siempre la herramienta antes de instalar o extraer el cartucho de la batería.

Sujete firmemente la herramienta y el cartucho de la batería al instalar o extraer el cartucho de la batería. Si no sujeta firmemente la herramienta y el cartucho de la batería, podría resbalársele de las manos y provocar daños en la herramienta y el cartucho de la batería, así como lesiones personales.

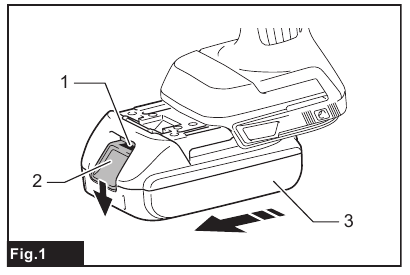

► Fig.1:

1. Indicador rojo
2. Botón
3. Cartucho de la batería

Para extraer el cartucho de la batería, deslícelo de la herramienta mientras desliza el botón situado en la parte delantera del cartucho.
Para instalar el cartucho de la batería, alinee la lengüeta del cartucho de la batería con la ranura de la carcasa y deslícelo hasta su posición. Insértelo hasta el final hasta que encaje en su sitio con un pequeño clic. Si puede ver el indicador rojo en la parte superior del botón, no está completamente bloqueado.

Instale siempre el cartucho de la batería completamente hasta que no se vea el indicador rojo. De lo contrario, podría salirse accidentalmente de la herramienta y provocarle lesiones a usted o a alguien que esté cerca.

No instale el cartucho de la batería a la fuerza. Si el cartucho no se desliza fácilmente, no se está insertando correctamente.

Indicación de la capacidad restante de la batería
Solo para cartuchos de batería con "B" al final del número de modelo
► Fig.2:

1. Lámparas indicadoras
2. Botón de comprobación

Pulse el botón de comprobación del cartucho de la batería para indicar la capacidad restante de la batería. Las lámparas indicadoras se encienden durante unos segundos.

Lámparas indicadoras			Capacidad restante
Encendida	Apagada	Parpadeando
			75% a 100%
			50% a 75%
			25% a 50%
			0% a 25%

Lámparas indicadoras			Capacidad restante
Encendida	Apagada	Parpadeando
			Cargue la batería.
			Es posible que la batería no funcione correctamente.

NOTA: Dependiendo de las condiciones de uso y la temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real.

Sistema de protección de la herramienta/batería
La herramienta está equipada con un sistema de protección de la herramienta/batería. Este sistema corta automáticamente la alimentación del motor para prolongar la vida útil de la herramienta y la batería. La herramienta se detendrá automáticamente durante el funcionamiento si la herramienta o la batería se colocan en una de las siguientes condiciones:

Protección contra sobrecarga
Cuando la herramienta/batería se utiliza de una manera que hace que consuma una corriente anormalmente alta, la herramienta se detiene automáticamente sin ninguna indicación. En esta situación, apague la herramienta e interrumpa la aplicación que provocó la sobrecarga de la herramienta. A continuación, encienda la herramienta para reiniciar.

Protección contra sobrecalentamiento
Cuando la herramienta/batería se sobrecalienta, la herramienta se detiene automáticamente. En esta situación, deje que la herramienta/batería se enfríe antes de volver a encender la herramienta.

Protección contra sobredescarga
Cuando la capacidad de la batería no es suficiente, la herramienta se detiene automáticamente. En este caso, retire la batería de la herramienta y cárguela.
NOTA: La protección contra sobrecalentamiento (para la batería) solo funcionará con baterías con la marca de estrella.
► Fig.3:

1. Marca de estrella

Acción del interruptor
► Fig.4:

1. Gatillo del interruptor

Antes de instalar el cartucho de la batería en la herramienta, compruebe siempre que el gatillo del interruptor se acciona correctamente y vuelve a la posición "OFF" (apagado) al soltarlo.
Para poner en marcha la herramienta, simplemente tire del gatillo del interruptor. La velocidad de la herramienta aumenta al aumentar la presión sobre el gatillo del interruptor. Suelte el gatillo del interruptor para detenerla.
NOTA: La herramienta se detiene automáticamente si sigue tirando del gatillo del interruptor durante unos 6 minutos.

Iluminación de la lámpara frontal
► Fig.5:

1. Lámpara

No mire la luz ni vea la fuente de luz directamente.
Tire del gatillo del interruptor para encender la lámpara. La lámpara permanece encendida mientras se tira del gatillo del interruptor. La lámpara se apaga aproximadamente 10 segundos después de soltar el gatillo del interruptor.
NOTA: Cuando la herramienta se sobrecalienta, la herramienta se detiene automáticamente y la lámpara empieza a parpadear. En este caso, suelte el gatillo del interruptor. La lámpara se apaga en un minuto.
NOTA: Use un paño seco para limpiar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, ya que podría disminuir la iluminación.

Acción del interruptor de inversión

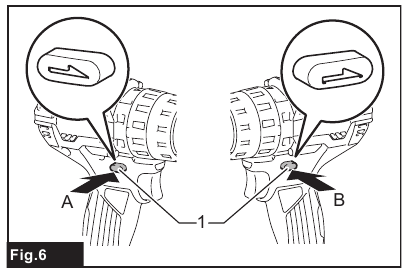

► Fig.6:

1. Palanca del interruptor de inversión

Compruebe siempre el sentido de giro antes de utilizarla.

Utilice el interruptor de inversión solo después de que la herramienta se haya detenido por completo. Cambiar el sentido de giro antes de que la herramienta se detenga puede dañarla.

Cuando no utilice la herramienta, coloque siempre la palanca del interruptor de inversión en la posición neutral.
Esta herramienta tiene un interruptor de inversión para cambiar el sentido de giro. Presione la palanca del interruptor de inversión desde el lado A para el giro en el sentido de las agujas del reloj o desde el lado B para el giro en sentido contrario. Cuando la palanca del interruptor de inversión está en la posición neutral, no se puede tirar del gatillo del interruptor.

Cambio de velocidad

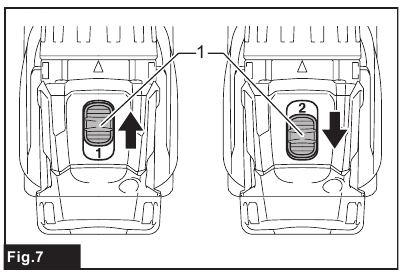

► Fig.7:

1. Palanca de cambio de velocidad

Coloque siempre la palanca de cambio de velocidad totalmente en la posición correcta. Si utiliza la herramienta con la palanca de cambio de velocidad colocada a medio camino entre el lado "1" y el lado "2", la herramienta puede dañarse.

No utilice la palanca de cambio de velocidad mientras la herramienta está en marcha. La herramienta puede dañarse.

Para cambiar la velocidad, apague primero la herramienta. Empuje la palanca de cambio de velocidad para mostrar "2" para alta velocidad o "1" para baja velocidad pero alto par de apriete. Asegúrese de que la palanca de cambio de velocidad está colocada en la posición correcta antes de utilizarla. Si la velocidad de la herramienta disminuye considerablemente durante el funcionamiento con la pantalla "2", empuje la palanca para mostrar "1" y reinicie el funcionamiento.

Selección del modo de acción

Coloque siempre el anillo correctamente en la marca de modo deseada. Si utiliza la herramienta con el anillo colocado a medio camino entre las marcas de modo, la herramienta puede dañarse.

Cuando cambie la posición de " " a otros modos, puede ser un poco difícil deslizar el anillo de cambio del modo de acción. En este caso, encienda y haga funcionar la herramienta durante un segundo en la posición " ", luego detenga la herramienta y deslice el anillo a la posición deseada.

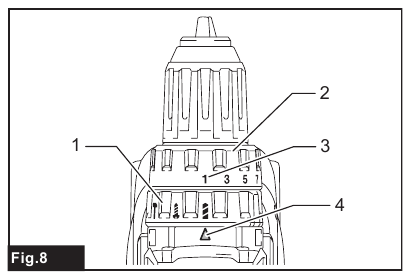

► Fig.8:

1. Anillo de cambio del modo de acción
2. Anillo de ajuste
3. Graduación
4. Flecha

Esta herramienta tiene tres modos de acción.

• Modo de taladrado (solo rotación)
• Modo de taladrado con percusión (rotación con martilleo)
• Modo de atornillado (rotación con embrague)

Seleccione un modo adecuado para su trabajo. Gire el anillo de cambio del modo de acción y alinee la marca que seleccionó con la flecha del cuerpo de la herramienta.

Ajuste del par de apriete

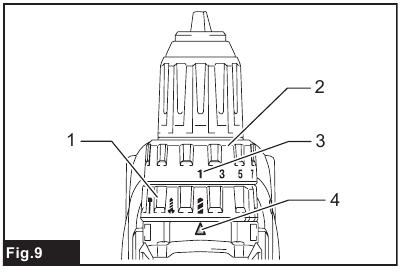

► Fig.9:

1. Anillo de cambio del modo de acción
2. Anillo de ajuste
3. Graduación
4. Flecha

El par de apriete se puede ajustar en 21 niveles girando el anillo de ajuste. Alinee las graduaciones con la flecha del cuerpo de la herramienta. Puede obtener el par de apriete mínimo en 1 y el par máximo en 21.

Antes del funcionamiento real, introduzca un tornillo de prueba en su material o en una pieza de material duplicado para determinar qué nivel de par de apriete se requiere para una aplicación en particular. A continuación se muestra la guía aproximada de la relación entre el tamaño del tornillo y la graduación.

MONTAJE

Asegúrese siempre de que la herramienta esté apagada y que el cartucho de la batería esté retirado antes de realizar cualquier trabajo en la herramienta.

Instalación o extracción de la punta del atornillador/broca
Accesorio opcional

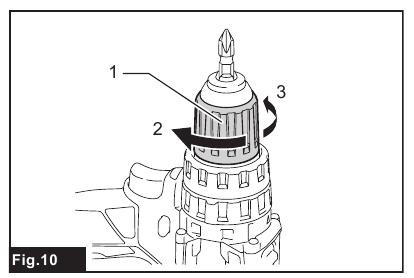

► Fig.10:

1. Manguito
2. Cerrar
3. Abrir

Gire el manguito en sentido antihorario para abrir las mordazas del portabrocas. Coloque la punta del atornillador/broca en el portabrocas hasta el fondo. Gire el manguito en el sentido de las agujas del reloj para apretar el portabrocas. Para extraer la punta del atornillador/broca, gire el manguito en sentido antihorario.

Instalación del gancho

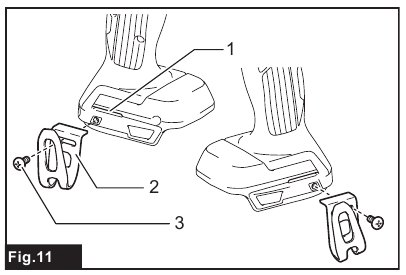

► Fig.11:

1. Ranura
2. Gancho
3. Tornillo

El gancho es útil para colgar temporalmente la herramienta. Se puede instalar a ambos lados de la herramienta. Para instalar el gancho, insértelo en una ranura de la carcasa de la herramienta a ambos lados y, a continuación, fíjelo con un tornillo. Para quitarlo, afloje el tornillo y, a continuación, extráigalo.

Instalación del soporte de la punta del atornillador
Accesorio opcional

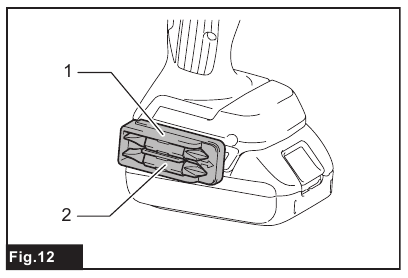

► Fig.12:

1. Soporte de la punta del atornillador
2. Punta del atornillador

Encaje el soporte de la punta del atornillador en la protuberancia situada en la base de la herramienta, ya sea en el lado derecho o en el izquierdo, y fíjelo con un tornillo. Cuando no utilice la punta del atornillador, guárdela en los soportes de la punta del atornillador. Allí se pueden guardar puntas de atornillador de 45 mm de longitud.

FUNCIONAMIENTO

Inserte siempre el cartucho de la batería hasta el fondo hasta que encaje en su sitio. Si puede ver el indicador rojo en la parte superior del botón, no está bloqueado completamente. Inserte el cartucho completamente hasta que no se vea el indicador rojo. De lo contrario, podría caerse accidentalmente de la herramienta y provocarle lesiones a usted o a alguien que esté cerca.

Cuando la velocidad disminuya en exceso, reduzca la carga o detenga la herramienta para evitar que se dañe.
Sujete la herramienta firmemente con una mano en la empuñadura y la otra mano en la parte inferior del cartucho de la batería para controlar la acción de torsión.

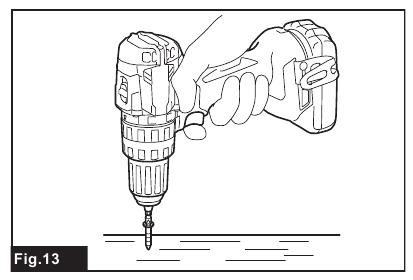

► Fig.13

Funcionamiento de atornillado

Ajuste el anillo de ajuste al nivel de par adecuado para su trabajo.

Asegúrese de que la punta del atornillador esté insertada recta en la cabeza del tornillo, ya que de lo contrario el tornillo o la punta del atornillador podrían resultar dañados.
En primer lugar, gire el anillo de cambio del modo de acción de forma que la flecha del cuerpo de la herramienta apunte a la marca . Coloque la punta del atornillador en la cabeza del tornillo y aplique presión a la herramienta. Ponga en marcha la herramienta lentamente y, a continuación, aumente la velocidad gradualmente. Suelte el gatillo del interruptor en cuanto se active el embrague.
NOTA: Cuando atornille un tornillo para madera, taladre previamente un agujero piloto con un diámetro equivalente a 2/3 del diámetro del tornillo. Esto facilita el atornillado y evita que la pieza de trabajo se parta.

Operación de taladrado con percusión

Se ejerce una fuerza de torsión tremenda y repentina sobre la herramienta/broca en el momento de la perforación, cuando el agujero se obstruye con virutas y partículas, o al golpear varillas de refuerzo incrustadas en el hormigón.
En primer lugar, gire el anillo de cambio del modo de acción de forma que la flecha del cuerpo de la herramienta apunte a la marca. El anillo de ajuste se puede alinear en cualquier nivel de par para esta operación. Asegúrese de utilizar una broca con punta de carburo de tungsteno. Coloque la broca en el lugar deseado para el agujero, a continuación, tire del gatillo del interruptor. No fuerce la herramienta. Una ligera presión da mejores resultados. Mantenga la herramienta en posición y evite que se deslice fuera del agujero. No aplique más presión cuando el agujero se obstruya con virutas o partículas. En su lugar, haga funcionar la herramienta en vacío y, a continuación, retire parcialmente la broca del agujero. Repitiendo esto varias veces, el agujero se limpiará y se podrá reanudar la perforación normal.

Pera de soplado
Accesorio opcional
► Fig.14:

1. Pera de soplado

Después de taladrar el agujero, utilice la pera de soplado para limpiar el polvo del agujero.

Operación de taladrado
En primer lugar, gire el anillo de cambio del modo de acción de forma que la flecha apunte a la marca. A continuación, proceda de la siguiente manera.

Taladrado en madera
Cuando se taladra en madera, los mejores resultados se obtienen con brocas para madera equipadas con un tornillo de guía. El tornillo de guía facilita la perforación al introducir la broca en la pieza de trabajo.

Taladrado en metal
Para evitar que la broca se deslice al iniciar un agujero, haga una hendidura con un punzón central y un martillo en el punto que se va a perforar. Coloque la punta de la broca en la hendidura y empiece a taladrar. Utilice un lubricante de corte al taladrar metales. Las excepciones son el hierro y el latón, que deben taladrarse en seco.

Presionar excesivamente la herramienta no acelerará la perforación. De hecho, esta presión excesiva solo servirá para dañar la punta de la broca, disminuir el rendimiento de la herramienta y acortar la vida útil de la herramienta.

Sujete la herramienta con firmeza y tenga cuidado cuando la broca empiece a atravesar la pieza de trabajo. Se ejerce una fuerza tremenda sobre la herramienta/broca en el momento de la perforación.

Una broca atascada se puede quitar simplemente ajustando el interruptor de inversión a la rotación inversa para sacarla. Sin embargo, la herramienta puede retroceder bruscamente si no la sujeta con firmeza.

Asegure siempre las piezas de trabajo en un tornillo de banco o un dispositivo de sujeción similar.

Si la herramienta se utiliza de forma continua hasta que se descarga el cartucho de la batería, deje que la herramienta repose durante 15 minutos antes de continuar con una batería nueva.

MANTENIMIENTO

Asegúrese siempre de que la herramienta esté apagada y que el cartucho de la batería esté retirado antes de intentar realizar cualquier inspección o mantenimiento.
AVISO: No utilice nunca gasolina, benceno, disolvente, alcohol o similares. Esto puede provocar decoloración, deformación o grietas.
Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, cualquier otro mantenimiento o ajuste deben ser realizados por centros de servicio autorizados o de fábrica de Makita, utilizando siempre piezas de repuesto de Makita.

ACCESORIOS OPCIONALES

Se recomienda utilizar estos accesorios con la herramienta Makita especificada en este manual. El uso de cualquier otro accesorio podría presentar un riesgo de lesiones a las personas. Utilice solo el accesorio para el propósito indicado.

Si necesita ayuda para obtener más información sobre estos accesorios, pregunte en su centro de servicio local de Makita.

• Brocas
• Puntas de atornillador
• Broca con punta de carburo de tungsteno
• Pera de soplado
• Soporte de la punta del atornillador
• Gancho
• Batería y cargador originales de Makita

NOTA: Algunos elementos de la lista pueden incluirse en el paquete de la herramienta como accesorios estándar. Pueden diferir de un país a otro.

ADVERTENCIAS DE SEGURIDAD

Advertencias generales de seguridad para herramientas eléctricas

Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.
Guarde todas las advertencias e instrucciones para futuras consultas.
El término "herramienta eléctrica" en las advertencias se refiere a su herramienta eléctrica alimentada por la red (con cable) o a su herramienta eléctrica alimentada por batería (inalámbrica).

Advertencias de seguridad para taladros atornilladores de percusión inalámbricos

1. Utilice protectores para los oídos cuando taladre con percusión. La exposición al ruido puede causar pérdida de audición.
2. Utilice las empuñaduras auxiliares, si se suministran con la herramienta. La pérdida de control puede causar lesiones personales.
3. Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con un cableado oculto. El contacto del accesorio de corte con un cable "vivo" puede hacer que las partes metálicas expuestas de la herramienta eléctrica estén "vivas" y podría dar una descarga eléctrica al operador.
4. Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el elemento de fijación pueda entrar en contacto con un cableado oculto. Los elementos de fijación que entren en contacto con un cable "vivo" pueden hacer que las partes metálicas expuestas de la herramienta eléctrica estén "vivas" y podrían dar una descarga eléctrica al operador.
5. Asegúrese siempre de tener una base firme. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
6. Sujete la herramienta con firmeza.
7. Mantenga las manos alejadas de las piezas giratorias.
8. No deje la herramienta en funcionamiento. Utilice la herramienta solo cuando la sostenga con la mano.
9. No toque la broca ni la pieza de trabajo inmediatamente después de la operación; pueden estar extremadamente calientes y podrían quemarle la piel.
10. Algunos materiales contienen productos químicos que pueden ser tóxicos. Tenga cuidado para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del proveedor del material.

GUARDE ESTAS INSTRUCCIONES.

NO permita que la comodidad o la familiaridad con el producto (adquirida con el uso repetido) sustituyan el estricto cumplimiento de las normas de seguridad para el producto en cuestión. EL USO INDEBIDO o el incumplimiento de las normas de seguridad indicadas en este manual de instrucciones pueden causar lesiones personales graves.

Instrucciones importantes de seguridad para el cartucho de la batería

1. Antes de utilizar el cartucho de la batería, lea todas las instrucciones y las marcas de precaución en (1) el cargador de la batería, (2) la batería y (3) el producto que utiliza la batería.
2. No desmonte el cartucho de la batería.
3. Si el tiempo de funcionamiento se ha reducido excesivamente, deje de funcionar inmediatamente. Esto puede provocar un riesgo de sobrecalentamiento, posibles quemaduras e incluso una explosión.

4. Si el electrolito entra en contacto con sus ojos, enjuáguelos con agua limpia y busque atención médica de inmediato. Esto puede provocar la pérdida de la vista.
5. No cortocircuite el cartucho de la batería:
   1. No toque los terminales con ningún material conductor.
   2. Evite guardar el cartucho de la batería en un recipiente con otros objetos metálicos, como clavos, monedas, etc.
   3. No exponga el cartucho de la batería al agua ni a la lluvia. Un cortocircuito de la batería puede provocar un gran flujo de corriente, sobrecalentamiento, posibles quemaduras e incluso una avería.
6. No guarde la herramienta ni el cartucho de la batería en lugares donde la temperatura pueda alcanzar o superar los 50 °C (122 °F).
7. No incinere el cartucho de la batería, aunque esté muy dañado o completamente gastado. El cartucho de la batería puede explotar en un incendio.
8. Tenga cuidado de no dejar caer ni golpear la batería.
9. No utilice una batería dañada.
10. Las baterías de iones de litio contenidas están sujetas a los requisitos de la legislación sobre mercancías peligrosas. Para los transportes comerciales, por ejemplo, por parte de terceros, transitarios, deben observarse los requisitos especiales de embalaje y etiquetado. Para la preparación del artículo que se va a enviar, se requiere la consulta de un experto en materiales peligrosos. Tenga en cuenta también las normas nacionales posiblemente más detalladas. Selle con cinta adhesiva o enmascare los contactos abiertos y empaquete la batería de tal manera que no pueda moverse dentro del embalaje.
11. Siga las normativas locales relativas a la eliminación de la batería.

GUARDE ESTAS INSTRUCCIONES.

Utilice solo baterías originales de Makita. El uso de baterías no originales de Makita, o de baterías que hayan sido alteradas, puede provocar la explosión de la batería, causando incendios, lesiones personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita.

Consejos para mantener la máxima duración de la batería

1. Cargue el cartucho de la batería antes de que se descargue por completo. Detenga siempre el funcionamiento de la herramienta y cargue el cartucho de la batería cuando note que la herramienta tiene menos potencia.
2. No recargue nunca un cartucho de batería completamente cargado. La sobrecarga acorta la vida útil de la batería.
3. Cargue el cartucho de la batería con una temperatura ambiente de 10 °C a 40 °C (50 °F a 104 °F). Deje que un cartucho de batería caliente se enfríe antes de cargarlo.
4. Cargue el cartucho de la batería si no lo va a utilizar durante un período prolongado (más de seis meses).
