Makita DA332D, DA333D - Manual del taladro angular inalámbrico

ADVERTENCIAS DE SEGURIDAD

Advertencias generales de seguridad para herramientas eléctricas

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones proporcionadas con esta herramienta eléctrica. No seguir todas las instrucciones enumeradas a continuación puede provocar descargas eléctricas, incendios y/o lesiones graves.
Guarde todas las advertencias e instrucciones para futuras consultas.
El término "herramienta eléctrica" en las advertencias se refiere a su herramienta eléctrica operada por la red eléctrica (con cable) o herramienta eléctrica operada por batería (inalámbrica).

Advertencias de seguridad para taladros inalámbricos

1. Utilice el/los mango(s) auxiliar(es), si se suministran con la herramienta. La pérdida de control puede causar lesiones personales.
2. Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos. El contacto del accesorio de corte con un cable "vivo" puede hacer que las partes metálicas expuestas de la herramienta eléctrica estén "vivas" y podría provocar una descarga eléctrica al operador.
3. Asegúrese siempre de tener una base firme. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
4. Sujete la herramienta con firmeza.
5. Mantenga las manos alejadas de las piezas giratorias.
6. No deje la herramienta en marcha. Utilice la herramienta solo cuando la sostenga con la mano.
7. No toque la broca ni la pieza de trabajo inmediatamente después de la operación; pueden estar extremadamente calientes y podrían quemarle la piel.
8. Algunos materiales contienen productos químicos que pueden ser tóxicos. Tenga cuidado para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del proveedor del material.
9. Si la broca no se puede aflojar incluso si abre las mordazas, utilice unos alicates para sacarla. En tal caso, sacar la broca con la mano puede provocar lesiones por su borde afilado.

GUARDE ESTAS INSTRUCCIONES.

NO permita que la comodidad o el conocimiento del producto (obtenido por el uso repetido) reemplacen el estricto cumplimiento de las normas de seguridad para el producto en cuestión. EL USO INCORRECTO o el incumplimiento de las normas de seguridad establecidas en este manual de instrucciones pueden causar lesiones personales graves.

Instrucciones importantes de seguridad para el cartucho de batería

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones y las marcas de precaución en (1) el cargador de batería, (2) la batería y (3) el producto que utiliza la batería.
2. No desmonte el cartucho de batería.
3. Si el tiempo de funcionamiento se ha acortado excesivamente, deje de funcionar inmediatamente. Puede resultar en un riesgo de sobrecalentamiento, posibles quemaduras e incluso una explosión.
4. Si el electrolito entra en sus ojos, enjuáguelos con agua limpia y busque atención médica de inmediato. Puede resultar en la pérdida de la vista.
5. No cortocircuite el cartucho de batería:
   1. No toque los terminales con ningún material conductor.
   2. Evite guardar el cartucho de batería en un recipiente con otros objetos metálicos como clavos, monedas, etc.
   3. No exponga el cartucho de batería al agua o la lluvia.
      Un cortocircuito de la batería puede causar un gran flujo de corriente, sobrecalentamiento, posibles quemaduras e incluso una avería.
6. No guarde la herramienta y el cartucho de batería en lugares donde la temperatura pueda alcanzar o superar los 50 °C (122 °F).
7. No incinere el cartucho de batería incluso si está gravemente dañado o completamente agotado. El cartucho de batería puede explotar en un incendio.
8. Tenga cuidado de no dejar caer ni golpear la batería.
9. No utilice una batería dañada.
10. Las baterías de iones de litio contenidas están sujetas a los requisitos de la Legislación sobre Mercancías Peligrosas.
    Para transportes comerciales, por ejemplo, por terceros, agentes de transporte, se debe observar un requisito especial en el embalaje y el etiquetado. Para la preparación del artículo que se envía, se requiere la consulta de un experto en materiales peligrosos. Observe también las regulaciones nacionales posiblemente más detalladas.
    Tape o enmascare los contactos abiertos y empaque la batería de tal manera que no pueda moverse en el embalaje.
11. Siga las regulaciones locales relativas a la eliminación de la batería.

GUARDE ESTAS INSTRUCCIONES.

Utilice solo baterías Makita originales. El uso de baterías Makita no originales, o baterías que hayan sido alteradas, puede provocar la explosión de la batería, causando incendios, lesiones personales y daños. También anulará la garantía de Makita para la herramienta y el cargador de Makita.

Consejos para mantener la máxima duración de la batería

1. Cargue el cartucho de batería antes de que se descargue por completo. Siempre detenga el funcionamiento de la herramienta y cargue el cartucho de batería cuando note menos potencia en la herramienta.
2. Nunca recargue un cartucho de batería completamente cargado. La sobrecarga acorta la vida útil de la batería.
3. Cargue el cartucho de batería con la temperatura ambiente a 10 °C - 40 °C (50 °F - 104 °F). Deje que un cartucho de batería caliente se enfríe antes de cargarlo.

DESCRIPCIÓN FUNCIONAL

Siempre asegúrese de que la herramienta esté apagada y que el cartucho de la batería esté retirado antes de ajustar o verificar la función en la herramienta.

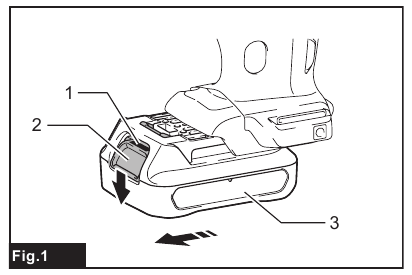

Instalación o extracción del cartucho de la batería

1. Indicador rojo
2. Botón
3. Cartucho de la batería

Para quitar el cartucho de la batería, deslícelo de la herramienta mientras desliza el botón en la parte frontal del cartucho.
Para instalar el cartucho de la batería, alinee la lengüeta del cartucho de la batería con la ranura en la carcasa y deslícelo en su lugar. Insértelo hasta el fondo hasta que encaje en su lugar con un pequeño clic. Si puede ver el indicador rojo en la parte superior del botón, no está bloqueado por completo.

Siempre instale el cartucho de la batería por completo hasta que el indicador rojo no se pueda ver. De lo contrario, puede caerse accidentalmente de la herramienta, causando lesiones a usted o a alguien a su alrededor.

No instale el cartucho de la batería a la fuerza. Si el cartucho no se desliza fácilmente, no se está insertando correctamente.

Indicación de la capacidad restante de la batería
Solo para cartuchos de batería con el indicador

1. Lámparas indicadoras
2. Botón de verificación

Presione el botón de verificación en el cartucho de la batería para indicar la capacidad restante de la batería. Las lámparas indicadoras se encienden durante unos segundos.

Lámparas indicadoras		Capacidad restante
Encendida	Apagada
		75% a 100%
		50% a 75%
		25% a 50%
		0% a 25%

NOTA: Dependiendo de las condiciones de uso y la temperatura ambiente, la indicación puede diferir ligeramente de la capacidad real.

Sistema de protección de la batería
La herramienta está equipada con un sistema de protección de la batería. Este sistema corta automáticamente la energía al motor para prolongar la vida útil de la batería.
La herramienta se detendrá automáticamente durante el funcionamiento si la herramienta y/o la batería se colocan bajo una de las siguientes condiciones:

Sobrecargada:
La herramienta se opera de una manera que hace que consuma una corriente anormalmente alta.
En esta situación, apague la herramienta y detenga la aplicación que causó la sobrecarga de la herramienta. Luego, encienda la herramienta para reiniciar.
Si la herramienta no se inicia, la batería está sobrecalentada. En esta situación, deje que la batería se enfríe antes de volver a encender la herramienta.

Bajo voltaje de la batería:
La capacidad restante de la batería es demasiado baja y la herramienta no funcionará. Si enciende la herramienta, el motor no funciona o el motor vuelve a funcionar pero se detiene pronto. En esta situación, retire y recargue la batería.

Acción del interruptor

Antes de instalar el cartucho de la batería en la herramienta, siempre verifique que la palanca del interruptor se accione correctamente y regrese a la posición "OFF" (APAGADO) cuando se suelta.

Asegúrese de sujetar la herramienta firmemente antes de que la herramienta se apague.

1. Palanca del interruptor

Para iniciar la herramienta, simplemente tire de la palanca del interruptor. La velocidad de la herramienta aumenta al aumentar la presión sobre la palanca del interruptor. Suelte la palanca del interruptor para detener.

Iluminación de la lámpara frontal

No mire la luz ni vea la fuente de luz directamente.
Para el modelo DA332D

1. Lámpara

Para el modelo DA333D

1. Lámpara

Tire de la palanca del interruptor para encender la lámpara. La lámpara permanece encendida mientras se tira de la palanca del interruptor. La luz se apaga automáticamente aproximadamente 10 segundos después de que se suelta la palanca del interruptor.
NOTA: Use un paño seco para limpiar la suciedad de la lente de la lámpara. Tenga cuidado de no rayar la lente de la lámpara, o puede disminuir la iluminación.

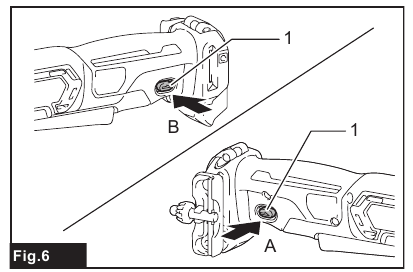

Acción del interruptor de inversión

1. Palanca del interruptor de inversión

Siempre verifique la dirección de rotación antes de la operación.

Use el interruptor de inversión solo después de que la herramienta se detenga por completo. Cambiar la dirección de rotación antes de que la herramienta se detenga puede dañar la herramienta.

Cuando no esté operando la herramienta, siempre ajuste la palanca del interruptor de inversión a la posición neutral.

Esta herramienta tiene un interruptor de inversión para cambiar la dirección de rotación. Presione la palanca del interruptor de inversión desde el lado A para la rotación en el sentido de las agujas del reloj o desde el lado B para la rotación en el sentido contrario a las agujas del reloj.
Cuando la palanca del interruptor de inversión está en la posición neutral, la palanca del interruptor no se puede tirar.

MONTAJE

Siempre asegúrese de que la herramienta esté apagada y que el cartucho de la batería esté retirado antes de realizar cualquier trabajo en la herramienta.

Instalación o extracción de la broca
Accesorio opcional

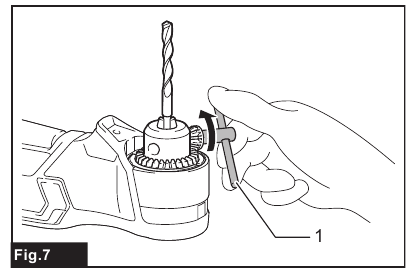

Para el modelo DA332D

1. Llave de mandril

Para instalar la broca, colóquela en el mandril hasta donde llegue. Apriete el mandril con la mano. Coloque la llave de mandril en cada uno de los tres orificios y apriete en el sentido de las agujas del reloj. Asegúrese de apretar los tres orificios del mandril de manera uniforme. Para quitar la broca, gire la llave de mandril en el sentido contrario a las agujas del reloj en un solo orificio, luego afloje el mandril con la mano. Después de usar, regrese la llave de mandril a la cavidad de almacenamiento en la herramienta.

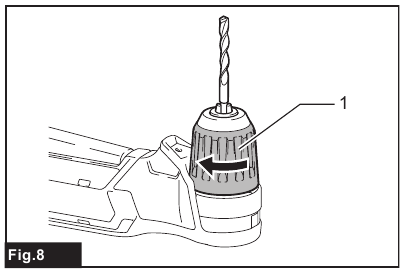

Para el modelo DA333D

1. Manguito

Sostenga la herramienta firmemente y gire el manguito en el sentido contrario a las agujas del reloj para abrir las mordazas del mandril. Coloque la broca en el mandril hasta donde llegue. Sostenga la herramienta firmemente gire el manguito en el sentido de las agujas del reloj para apretar el mandril. Para quitar la broca, sostenga la herramienta firmemente gire el manguito en el sentido contrario a las agujas del reloj.

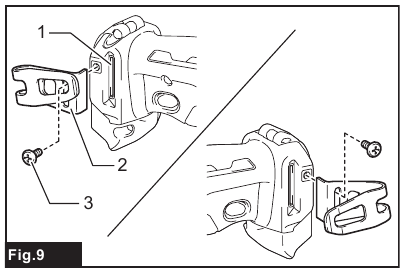

Instalación del gancho

1. Ranura
2. Gancho
3. Tornillo

El gancho es conveniente para colgar temporalmente la herramienta. Esto se puede instalar a ambos lados de la herramienta. Para instalar el gancho, insértelo en una ranura en la carcasa de la herramienta a cada lado y luego asegúrelo con un tornillo. Para quitarlo, afloje el tornillo y luego sáquelo.

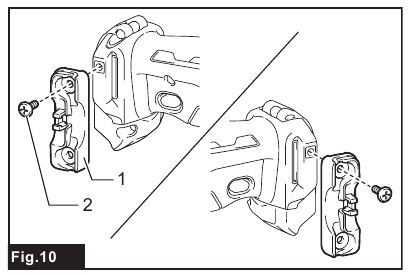

Soporte de la llave de mandril
Solo para el modelo DA332D (accesorio opcional)

1. Soporte de la llave de mandril
2. Tornillo

Para instalar el soporte de la llave de mandril, fíjelo a la parte convexa de la carcasa de la herramienta a cada lado y luego asegúrelo con un tornillo. Para quitarlo, afloje el tornillo y luego sáquelo.

OPERACIÓN

Siempre inserte el cartucho de la batería hasta el fondo hasta que encaje en su lugar. Si puede ver el indicador rojo en la parte superior del botón, no está completamente bloqueado. Insértelo completamente hasta que no se vea el indicador rojo. De lo contrario, podría caerse accidentalmente de la herramienta, causándole lesiones a usted o a alguien a su alrededor.

Cuando la velocidad disminuya extremadamente, reduzca la carga o detenga la herramienta para evitar daños en la herramienta.

Sujete la herramienta firmemente con una mano en la parte de agarre de la herramienta cuando la esté utilizando.
Para el modelo DA332D

Para el modelo DA333D

Operación de taladrado
Taladrado en madera
Cuando se taladra en madera, los mejores resultados se obtienen con brocas para madera equipadas con un tornillo guía. El tornillo guía facilita el taladrado al tirar de la broca hacia la pieza de trabajo.

Taladrado en metal
Para evitar que la broca se deslice al iniciar un agujero, haga una hendidura con un punzón central y un martillo en el punto a taladrar. Coloque la punta de la broca en la hendidura y comience a taladrar. Utilice un lubricante de corte cuando taladre metales. Las excepciones son el hierro y el latón, que deben taladrarse en seco.

Presionar excesivamente la herramienta no acelerará el taladrado. De hecho, esta presión excesiva solo servirá para dañar la punta de su broca, disminuir el rendimiento de la herramienta y acortar la vida útil de la herramienta.

Sujete la herramienta firmemente y tenga cuidado cuando la broca comience a atravesar la pieza de trabajo. Hay una fuerza tremenda ejercida sobre la herramienta/broca en el momento de la ruptura del agujero.

Una broca atascada se puede quitar simplemente colocando el interruptor de inversión en rotación inversa para sacarla. Sin embargo, la herramienta puede retroceder bruscamente si no la sujeta firmemente.

Siempre asegure las piezas de trabajo en un tornillo de banco o un dispositivo de sujeción similar.

Si la herramienta se opera continuamente hasta que se descarga el cartucho de la batería, permita que la herramienta repose durante 15 minutos antes de continuar con una batería nueva.

MANTENIMIENTO

Siempre asegúrese de que la herramienta esté apagada y que el cartucho de la batería esté retirado antes de intentar realizar cualquier inspección o mantenimiento.
AVISO: Nunca use gasolina, bencina, diluyentes, alcohol o similares. Puede resultar en decoloración, deformación o grietas.

Para mantener la SEGURIDAD y la FIABILIDAD del producto, las reparaciones, cualquier otro mantenimiento o ajuste deben ser realizados por los Centros de Servicio Autorizados o de Fábrica de Makita, utilizando siempre piezas de repuesto de Makita.

ACCESORIOS OPCIONALES

Estos accesorios o aditamentos se recomiendan para usar con su herramienta Makita especificada en este manual. El uso de cualquier otro accesorio o aditamento podría presentar un riesgo de lesiones a las personas. Utilice únicamente el accesorio o aditamento para el propósito establecido.

Si necesita ayuda para obtener más detalles sobre estos accesorios, pregunte en su Centro de Servicio Makita local.

• Brocas
• Llave de mandril
• Soporte para llave de mandril
• Gancho
• Maletín de transporte de plástico
• Batería y cargador originales de Makita

NOTA: Algunos artículos de la lista pueden incluirse en el paquete de la herramienta como accesorios estándar. Pueden diferir de un país a otro.

ESPECIFICACIONES

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí contenidas están sujetas a cambios sin previo aviso.
• Las especificaciones y el cartucho de la batería pueden diferir de un país a otro.
• El peso puede diferir según los aditamentos, incluido el cartucho de la batería. La combinación más ligera y pesada, según EPTA-Procedure 01/2014, se muestra en la tabla.

Uso previsto
La herramienta está destinada a taladrar en madera, metal y plástico.

Ruido
El nivel de ruido típico ponderado A determinado según EN60745:

Modelo DA332D
Nivel de presión sonora (L_pA): 70 dB(A) o menos
Incertidumbre (K): 3 dB(A)

Modelo DA333D
Nivel de presión sonora (L_pA): 70 dB(A) o menos
Incertidumbre (K): 3 dB(A)
El nivel de ruido durante el trabajo puede superar los 80 dB (A).

Use protección para los oídos.

Vibración
El valor total de vibración (suma vectorial triaxial) determinado según EN60745:

Modelo DA332D
Modo de trabajo: taladrado en metal
Emisión de vibración (a_{h, D}): 2.5 m/s² o menos
Incertidumbre (K): 1.5 m/s²

Modelo DA333D
Modo de trabajo: taladrado en metal
Emisión de vibración (a_{h, D}): 3.0 m/s²
Incertidumbre (K): 1.5 m/s²

NOTA: El valor de emisión de vibración declarado se ha medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar una herramienta con otra.
NOTA: El valor de emisión de vibración declarado también se puede utilizar en una evaluación preliminar de la exposición.

La emisión de vibración durante el uso real de la herramienta eléctrica puede diferir del valor de emisión declarado según las formas en que se utilice la herramienta.

Asegúrese de identificar las medidas de seguridad para proteger al operador que se basan en una estimación de la exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo operativo, como los momentos en que la herramienta está apagada y cuando está funcionando en vacío, además del tiempo de activación).
