Manual de Flashforge Creator 3

Desembalaje

1. ¡Caliente! Evite tocar la boquilla de calentamiento y la placa de construcción de calentamiento durante el funcionamiento.
2. Las partes móviles de la impresora pueden causar lesiones. No use guantes u otras fuentes de enredos durante el funcionamiento.

Pasos para el desembalaje

1. Corte las ataduras del embalaje y retire el envoltorio estirable.

2. Levante la caja de embalaje exterior.

3. Retire la espuma superior.

4. Retire la espuma que rodea la impresora.

5. Retire las cintas de las cuatro esquinas de la impresora y retire el embalaje de burbujas.

6. Retire las cintas de la parte superior, abra la cubierta del cabezal.

7. Retire las piezas superiores y la espuma.

8. Retire la cinta de sujeción azul.

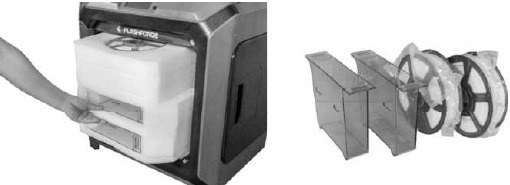

9. Abra la puerta delantera y saque la espuma delantera que debe contener dos carretes de filamento y dos cajas de residuos.

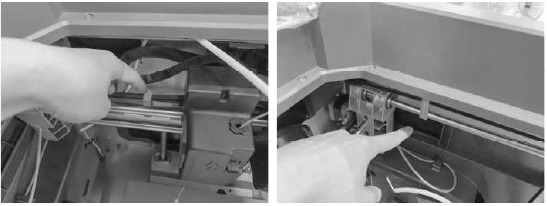

10. Retire los clips de la correa de distribución del eje X y del eje Y.

11. Enchufe el cable de alimentación en la entrada de la parte posterior y encienda el interruptor de alimentación. Pulse [Tools] (Herramientas), [Manual] (Manual).

12. Pulse [Z-] para elevar parcialmente la placa de construcción.

13. Retire las piezas de espuma inferiores.

14. Ahora ha desembalado su Creator 3.

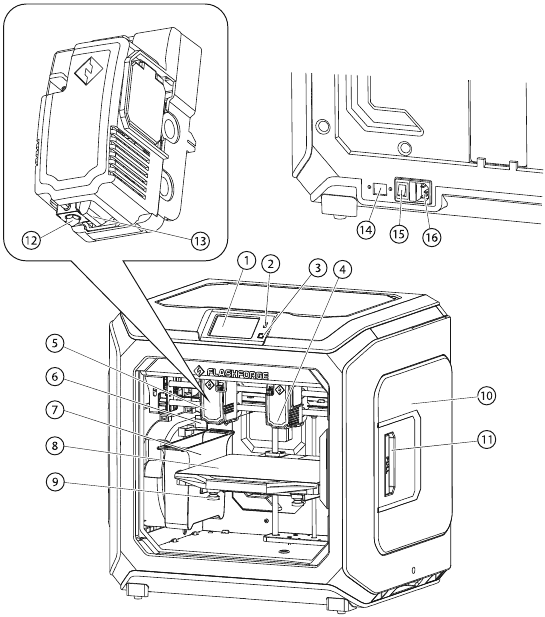

Conozca su Creator 3

1. Pantalla táctil
2. Entrada de memoria USB
3. Botón de pantalla táctil
4. Extrusor derecho
5. Extrusor izquierdo
6. Cepillo de boquilla
7. Caja de residuos
8. Placa de construcción
9. Tuerca de nivelación
10. Cubierta del cartucho de filamento
11. Asa de la cubierta del cartucho
12. Boquilla
13. Deflector del turboventilador
14. Entrada de red
15. Interruptor de alimentación
16. Entrada de alimentación

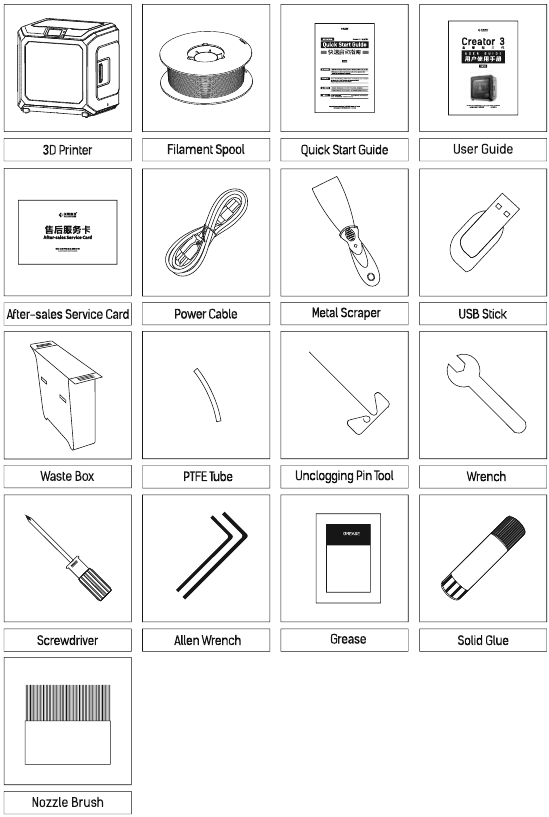

Contenido del kit

Nivelación de la plataforma de construcción

Cómo cambiar el idioma

Cómo usar las tuercas de nivelación

Gire la tuerca en el sentido de las agujas del reloj
Suba la placa de construcción para reducir la distancia entre la boquilla y la placa de construcción.

Gire la tuerca en el sentido contrario a las agujas del reloj
Baje la placa de construcción para aumentar la distancia entre la boquilla y la placa de construcción.

1. Pulse [TooIs] (Herramientas), pulse [LeveI] para nivelar la placa de construcción.

2. Espere a que se muevan el extrusor y la placa de construcción; una vez completado el movimiento, elija qué extrusor utilizar para nivelar la placa de construcción: el izquierdo o el derecho.

3. Una vez confirmado el extrusor de nivelación, el extrusor se moverá al primer punto para verificar la distancia entre la boquilla y la placa de construcción. Si la verificación se completa, el extrusor se moverá al segundo punto para verificar la distancia.

4. Si la distancia no es la adecuada, siga las indicaciones para ajustar de nuevo hasta que vea el botón [OK] (Aceptar).
   Repita los pasos del 4 para nivelar el segundo y el tercer punto. A continuación, pulse [Finish] (Finalizar) para salir.

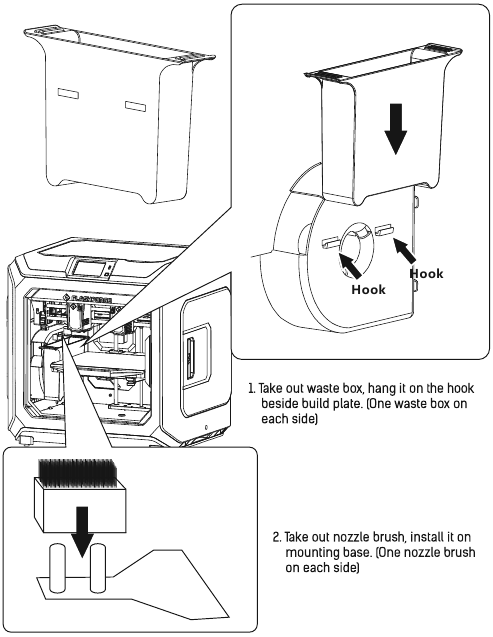

Instalación de la caja de residuos y el cepillo de boquilla

Instalación del filamento

1. Abra la tapa del filamento.

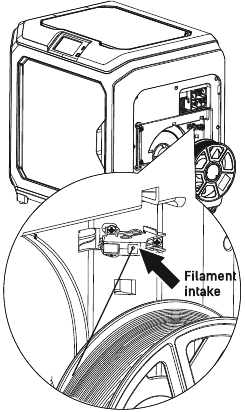

2. Inserte el filamento en la entrada de filamento.

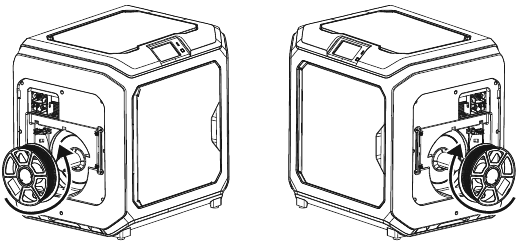

3. Aviso: Para facilitar la rotación del filamento, instale el filamento siguiendo la dirección que se muestra en la imagen.

   Al instalar el filamento en el lado izquierdo, descargue el filamento en sentido contrario a las agujas del reloj;
   al instalar el filamento en el lado derecho, descargue el filamento en el sentido de las agujas del reloj.

4. Inserte el filamento en la entrada de filamento de forma continua hasta que el filamento atraviese el tubo guía del filamento.

5. Presione el pulsador de resorte, introduzca el filamento verticalmente en la entrada de filamento izquierda hasta el fondo.

6. Inserte el tubo guía del filamento en la entrada de filamento para fijarlo.

7. Coloque el carrete de filamento en el soporte del carrete, cierre el filamento


Carga del filamento

1. Pulse [Tools] (Herramientas), [Filament] (Filamento) para entrar en la interfaz de filamento.

2. Gire el interruptor después del extrusor correspondiente para cargar el extrusor correspondiente.

3. Una vez calentado, el filamento se extraerá a través del extrusor. Continúe extrayendo hasta que el extrusor proporcione un flujo constante de filamento. Pulse [Done] (Listo), vuelva atrás. Pulse la flecha izquierda para volver a la pantalla de inicio.


Atención: Si el extrusor no se puede descargar en mucho tiempo, compruebe si ha insertado el filamento en la parte inferior del extrusor.

Calibración

Pulse [Tools] (Herramientas), pulse [Setting] (Ajuste), pulse [calibration] (calibración) en la página de configuración.

Calibración del eje Z

Nivele antes de la calibración del eje Z.
Consulte la nivelación

1. Pulse [Z-axis calibration] (Calibración del eje Z) y espere la calibración del eje Z del extrusor y la placa de construcción.
   No interrumpa durante el proceso de calibración.


Calibración del eje X

Compruebe si las líneas impresas por 2 extrusores están alineadas en el eje X para juzgar si los extrusores están en el mismo eje X.

1. Pulse [X-axis calibration] (Calibración del eje X) y espere a que se calienten los extrusores. Después de calentar hasta la temperatura objetivo, se imprimirán 2 líneas en secuencia. Compruebe si las 2 líneas están alineadas después de la impresión. Mientras tanto, aparecerá la ventana emergente.

2. Si las 2 líneas están totalmente alineadas, pulse [Yes] (Sí), la calibración del eje X está hecha. Si las 2 líneas no están totalmente alineadas, pulse [No] (No). Ajuste la posición de los extrusores de acuerdo con la situación real. Después de eso, limpie el filamento en la placa de construcción y pulse [Recalibration] (Recalibración). Repita el paso 2 hasta que las 2 líneas estén totalmente alineadas.


Calibración del eje Y

Compruebe si las líneas impresas por 2 extrusores están alineadas en el eje Y para juzgar si los extrusores están en el mismo eje Y.

1. Pulse [Y-axis calibration] (Calibración del eje Y) y espere a que se calienten los extrusores. Después de calentar hasta la temperatura objetivo, se imprimirán 2 líneas en secuencia. Compruebe si las 2 líneas están alineadas después de la impresión. Mientras tanto, aparecerá la ventana emergente.

2. Si las 2 líneas están totalmente alineadas, pulse [Yes] (Sí), la calibración del eje Y está hecha. Si las 2 líneas no están totalmente alineadas, pulse [No] (No). Ajuste la posición de los extrusores de acuerdo con la situación real. Después de eso, limpie el filamento en la placa de construcción y pulse [Recalibration] (Recalibración). Repita el paso 2 hasta que las 2 líneas estén totalmente alineadas.


Primera impresión

Antes de la primera impresión, complete correctamente la nivelación, la carga y la calibración bajo la guía de la guía de inicio rápido.

1. Pulse [Build] (Construir).

2. Pulse [Local memory] (Memoria local) para elegir los archivos de impresión.

3. Elija el archivo de impresión preestablecido [PG.gx].

4. Pulse [Build] (Construir).

5. La impresora comienza a calentarse y comenzará a imprimir una vez que se complete el calentamiento.


Descarga del filamento

Siga los pasos a continuación si necesita descargar el filamento en el uso diario.

1. Pulse [Tools] (Herramientas), [Filament] (Filamento) para entrar en la interfaz de filamento.

2. Pulse el interruptor de descarga después del extrusor correspondiente para descargar el extrusor correspondiente.
3. Pulse [Begin] (Empezar), el extrusor comenzará a calentarse. La impresora comenzará a descargar el filamento una vez que se complete el calentamiento.

4. Saque el tubo guía del filamento de la entrada de filamento, deje 10 cm de filamento para tirar del filamento fácilmente.

5. Presione el pulsador de resorte y empuje el filamento hacia abajo durante 3 segundos, luego tire hacia afuera verticalmente rápidamente.


Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Flashforge Creator 3
