Manual de Kraus Britt KPF-1690

Antes de la instalación

• Asegúrese de tener todas las piezas necesarias comprobando el diagrama y la lista de piezas. Si falta alguna pieza o está dañada, póngase en contacto con el servicio de atención al cliente de Kraus en el 800-775-0703 para obtener un repuesto.
• Cierre el suministro de agua caliente y fría en las llaves de ángulo y abra el grifo viejo para liberar cualquier presión acumulada. Retire el grifo existente. Limpie el fregadero o la encimera para eliminar cualquier residuo, masilla de fontanero o silicona.
• Coloque un cubo debajo de las llaves de ángulo. Abra las llaves de ángulo para eliminar cualquier residuo antes de instalar la nueva tubería. Cierre las llaves de ángulo.
• Grosor máximo de la encimera: 3"
• Requisitos de tamaño del orificio pretaladrado: 1 3/8"
• Instalación de 1 o 3 orificios

Para obtener asistencia técnica o piezas de repuesto, póngase en contacto con el servicio de atención al cliente de Kraus y uno de nuestros representantes estará encantado de ayudarle:
Línea gratuita: 800-775-0703
o customerservice@kraususa.com

Herramientas que necesitará:

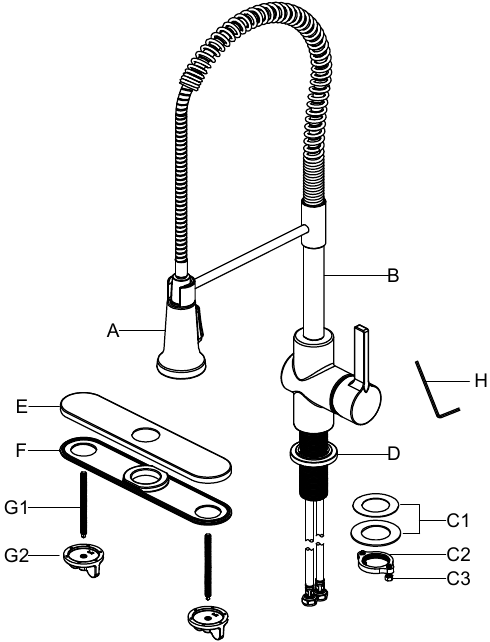

Diagrama y lista de piezas

1. Rociador
2. Cuerpo del grifo
3. Herrajes de montaje
   C1. Arandela de goma y metal
   C2. Tuerca de montaje
   C3. Tornillo de montaje
4. Brida y arandela
5. Bocina
6. Placa base
7. Herrajes de montaje de la bocina
   G1. Perno
   G2. Tuerca de plástico
8. Llave hexagonal de 2,5 mm

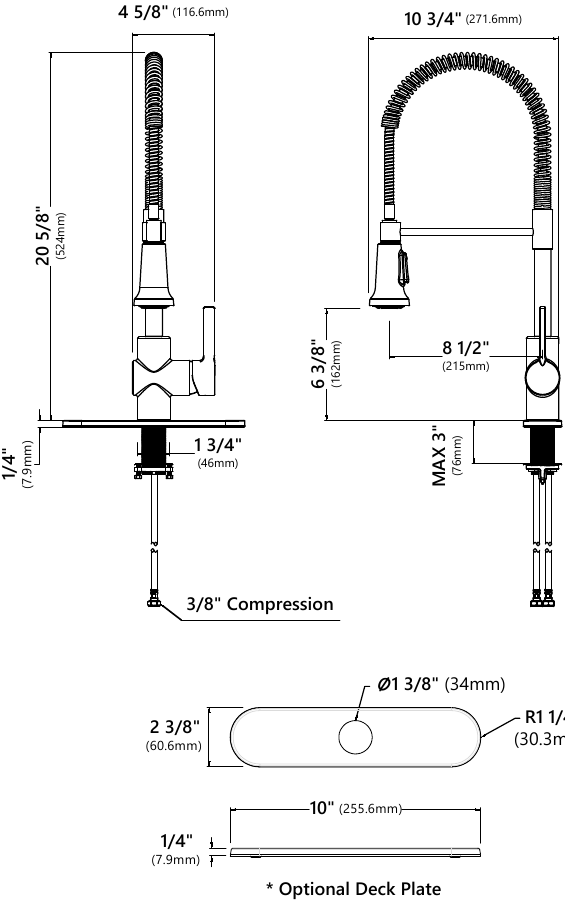

Dimensiones del grifo

Pasos de instalación

Paso 1. Retire los herrajes de montaje

Cierre el suministro de agua. Retire el grifo viejo. Limpie la superficie de montaje. Retire los herrajes de montaje (C) del cuerpo del grifo (B).

Paso 2. Instale el conjunto del grifo (sin placa de cubierta)

Antes de la instalación, asegúrese de que la brida (D) esté colocada en la parte inferior del nuevo conjunto de grifo (B). Inserte el cuerpo del grifo a través del orificio del fregadero.

NOTA: Omita este paso y continúe con el paso 3 si va a instalar con placa de cubierta.

Paso 3. Instale la bocina

Antes de la instalación, retire la brida (D). Atornille los pernos (G1) en la bocina (E) y asegúrese de que la placa base (F) esté presionada sobre la bocina (E) antes de instalar la bocina (E) sobre los tres orificios del fregadero. Desde debajo del fregadero, apriete a mano las tuercas de montaje (G2).
No apriete demasiado.

NOTA: Omita este paso si va a instalar sin placa de cubierta.

Paso 4. Instale el conjunto del grifo (con placa de cubierta)

Inserte el conjunto del grifo (B) a través del orificio de la bocina (E).

NOTA: Omita este paso si va a instalar sin placa de cubierta.

Paso 5. Asegure el conjunto del grifo

Instale la arandela de plástico y la arandela de metal (C1) en el vástago de montaje roscado. Enrosque la tuerca (C2) en el vástago de montaje. Bloquee la tuerca (C2) en su posición apretando los tornillos (C3). No apriete demasiado.

Paso 6. Conecte las tuberías de agua

Enrosque la tuerca (1) en la tubería de suministro en la salida de la válvula de suministro de agua (2) y apriete con una llave.
No apriete demasiado.

Paso 7. Enjuague y compruebe si hay fugas

Extraiga el conjunto de la manguera del caño y retire el rociador desenroscándolo de la manguera en sentido antihorario. Sujete el extremo de la manguera hacia abajo en el fregadero y abra el grifo en la posición de agua tibia. Enjuague las tuberías de agua durante un minuto para eliminar cualquier residuo. Compruebe si hay fugas.

Vuelva a apretar cualquier conexión si es necesario. No apriete demasiado. Vuelva a instalar el rociador apretándolo a mano en la manguera del rociador. Una vez completada la instalación, abra los suministros de agua caliente y fría para comprobar si hay fugas.

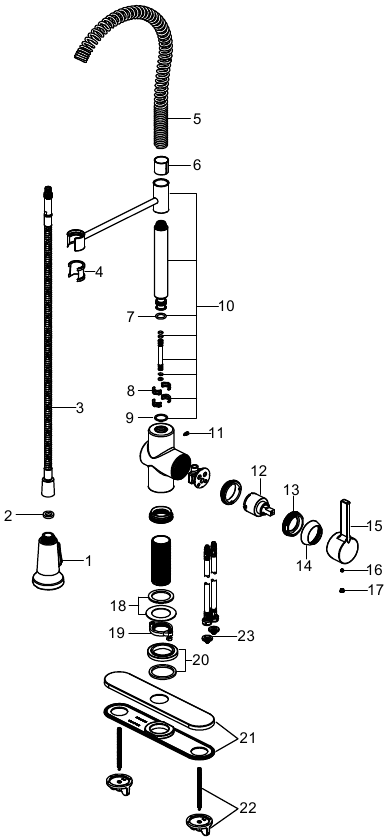

Piezas de repuesto

*Indica las opciones de color del componente del grifo:
SFS - Acero inoxidable antimanchas
MB - Negro mate
BG - Oro cepillado
SFACB - Bronce champán antiguo antimanchas
SFSB - Acero inoxidable negro antimanchas
AB - Latón antiguo
BL - Negro
GR - Gris

Resolución de problemas

Si ha seguido las instrucciones cuidadosamente y su grifo sigue sin funcionar correctamente, siga estos pasos correctivos:

Cuidado y mantenimiento

Para mantener el producto limpio y brillante, siga los pasos que se indican a continuación:

1. Enjuague con agua limpia y seque con un paño suave
2. No limpie con jabones, ácidos, abrillantadores, abrasivos o limpiadores fuertes
3. No utilice un paño con una superficie rugosa
4. Desenrosque el aireador y límpielo cuando sea necesario

Descargue la guía de cuidado y mantenimiento de Kraus en: http://www.kraususa.com/maintenance

Este manual de instalación está sujeto a cambios sin previo aviso.

Atención al cliente

¡NO LO DEVUELVA A LA TIENDA!

Póngase en contacto con nuestro equipo de atención al cliente en el 1-800-775-0703 / customerservice@kraususa.com

Tenga a mano el número de modelo y conserve una copia del recibo con la fecha de compra para consultarla.

Si por alguna razón este producto no cumple con sus expectativas, asegúrese de volver a embalar este producto en la caja original y el material de embalaje para evitar daños durante el transporte.

www.kraususa.com
