Manual de SFA Sanicom 1 / 2

APLICACIÓN

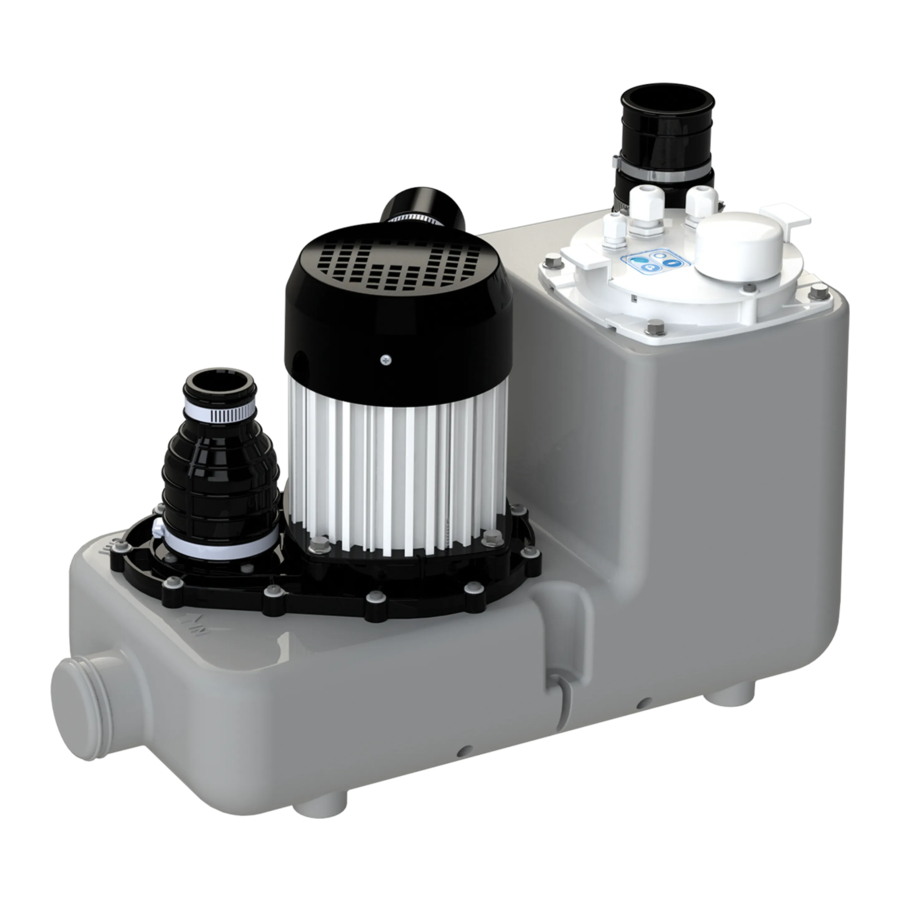

Sanicom® es una bomba de elevación para aguas residuales procedentes de fregaderos, lavadoras, lavavajillas, duchas o bañeras y lavabos, utilizada en aplicaciones privadas o comerciales (restaurantes, peluquerías...).
La unidad tiene un alto nivel de rendimiento, y es segura y fiable, siempre y cuando se sigan estrictamente todas las normas de instalación y mantenimiento de este aviso.

DESCRIPCIÓN

PRINCIPIO DE FUNCIONAMIENTO

Sanicom® 1 contiene 1 bomba.
El depósito está equipado con 2 tubos, uno controla la activación del motor y el segundo controla el sistema de alarma.
Sanicom® 2 contiene dos bombas independientes. Ambas bombas funcionan alternativamente para asegurar un desgaste uniforme. En caso de sobrecarga, ambos motores funcionan simultáneamente (o si una bomba falla, la otra toma el relevo).
El depósito está equipado con tres tubos de inmersión, dos de los cuales controlan la activación del motor y el tercero controla el sistema de alarma.

DATOS TÉCNICOS

Sanicom® 1 Sanicom® 2
Tipo P 95 R 90
Altura máxima de bombeo vertical 8 m 10 m
Tensión 220-240 V 220-240 V
Frecuencia 50-60 Hz 50-60 Hz
Consumo máximo de energía 750 W 3 000 W
Consumo máximo de corriente 3.3 A 13 A
Clase eléctrica I I
Índice de protección IP X4 IP X4
Temperatura máxima admisible 5 min/h 90°C 90°C
Peso neto 10 kg 26 kg

INSTALACIÓN

La instalación de Sanicom® debe cumplir con las normas EN12056-4. Todos los trabajos para instalar el equipo, ponerlo en servicio y realizar el mantenimiento deben ser realizados por un especialista profesional cualificado.

MONTAJE

  • El espacio en el que se instala Sanicom® debe ser lo suficientemente grande como para dejar al menos 600 mm alrededor de la unidad para facilitar el mantenimiento. Este espacio debe estar bien iluminado, ventilado, y nunca debe estar sumergido en agua y debe estar protegido de las heladas.
  • Se deben instalar válvulas de aislamiento en la tubería de entrada y en la tubería de descarga para aislar la unidad en caso de necesidad de servicio.
  • Esta tubería de descarga debe ser diseñada para evitar el reflujo de las alcantarillas. El reflujo se evita mediante la instalación de un bucle anti-reflujo situado por encima del nivel de reflujo.
    COMENTARIO: A MENOS QUE SE INDIQUE LO CONTRARIO A NIVEL LOCAL, EL NIVEL DE REFLUJO CORRESPONDE AL NIVEL DE LA CARRETERA O DE LOS PAVIMENTOS,...
  • La estación de bombeo debe estar siempre ventilada para que el depósito esté siempre a presión atmosférica. La ventilación debe ser completamente libre y el aire debe fluir en ambas direcciones (sin válvula de diafragma instalada). No conectar a un ventilador controlado mecánicamente.

CONEXIÓN ELÉCTRICA

No realice la conexión eléctrica hasta que se hayan completado las conexiones finales

PUESTA EN MARCHA

Una vez realizadas las conexiones de fontanería y eléctricas, compruebe que las conexiones son estancas dejando fluir agua sucesivamente a través de cada entrada utilizada. Asegúrese de que la unidad funciona correctamente realizando al menos dos ciclos de arranque con agua para probar el sistema.

USO

Sanicom® está diseñado para desechar aguas grises procedentes de fregaderos, lavadoras, lavavajillas, duchas o bañeras y lavabos. Sanicom® puede bombear agua caliente.
No deseche productos químicos concentrados (ácidos, disolventes, bases, oxidantes, reductores, etc.) en aparatos sanitarios conectados al Sanicom®.
En caso de fallo de alimentación, detenga todo el flujo de agua a los aparatos conectados al Sanicom®.
En caso de descarga de efluentes grasos, es esencial el uso de un depósito desengrasante.

FUNCIONAMIENTO DE LA CAJA DE CONTROL

SANICOM 1: FUNCIONAMIENTO DEL TECLADO DE CONTROL

  1. Alarmas generales
    Alarma de red:
    Si el LED está apagado, no hay alimentación.
    Alarma de nivel:
    Si el nivel de agua dentro del dispositivo es anormalmente alto, el microinterruptor del tubo de inmersión de nivel alto activará el motor y el LED de alarma se iluminará en rojo. Si este LED parpadea en rojo, indica un problema de detección para el nivel normal de agua (tubo de inmersión largo).
    Alarma de tiempo:
    Si el motor funciona continuamente durante más de 1 minuto, el LED de alarma rojo se ilumina.
  2. Restablecer alarma
    El botón del teclado solo le permitirá apagar el LED rojo (se volverá verde) si el problema que activó la alarma se ha resuelto.

SANICOM 2: FUNCIONAMIENTO DE LA CAJA DE CONTROL REMOTO

  1. Alarmas generales
    Alarma de red:
    En caso de fallo de alimentación (o al desenchufar el dispositivo): se activa el zumbador + se enciende el LED de alarma rojo + el LED amarillo de red parpadea.
    Alarma de nivel:
    Si el nivel de agua dentro del dispositivo es anormalmente alto: se activa el zumbador + se enciende el LED de alarma rojo + ambos motores se ponen en marcha. Si este LED parpadea en rojo, indica un problema de detección para el nivel normal de agua (tubo de inmersión largo).
    Alarma de tiempo:
    Si uno de los dos motores funciona durante más de 1 minuto: se activa el zumbador + se enciende el LED de alarma rojo + el otro motor se pone en marcha.
  2. Restablecimiento de la alarma general
    Si el problema que activó una alarma anterior desaparece, el zumbador se detiene, pero el LED de alarma rojo permanece encendido hasta el siguiente ciclo normal.
    Una de las dos teclas del teclado detendrá el zumbador en cualquier caso, pero solo apagará el LED rojo si el problema que causó la alarma se ha resuelto. Las alarmas de la caja remota también permanecen activas hasta que se haya solucionado el problema. Esto evita que el sistema sea "abandonado" por defecto.
    NOTA: Opción de conexión a una alarma externa (Sanicom®2).
    Opción de externalizar la señal de alarma. Contacto seco (sin tensión) NO (normalmente abierto) accionado por un relé. El contacto de alarma se puede conectar a un sistema alimentado. Este contacto se cierra tan pronto como la estación está en modo de alarma (excepto en el caso de alarma de zona) y permanece cerrado mientras suena la alarma.

ESTÁNDAR

Este equipo cumple con la norma EN 12050-2 (Estación elevadora para efluentes que no contienen materia fecal) y la Directiva Europea de Baja Tensión.

INSPECCIÓN Y MANTENIMIENTO

  1. Inspección
    El usuario debe comprobar el buen funcionamiento de la estación elevadora de aguas residuales una vez al mes observando al menos dos ciclos de arranque.
  2. Mantenimiento
    La estación elevadora debe ser mantenida regularmente por una persona cualificada. Los intervalos deben ser:
    • Cada 3 meses para las estaciones elevadoras instaladas en locales comerciales
    • Cada 6 meses para las estaciones elevadoras instaladas en edificios colectivos
    • Una vez al año para las estaciones elevadoras instaladas en viviendas unifamiliares Durante el mantenimiento, se debe hacer lo siguiente:
      1. Comprobar la estanqueidad de las conexiones comprobando las tuberías hacia y desde la estación elevadora
      2. Activar las válvulas de compuerta, comprobar su buen funcionamiento y su estanqueidad (engrasar si es necesario)
      3. Abrir y limpiar el sistema de válvula antirretorno, comprobar que funciona correctamente
      4. Limpiar el sistema de bombeo y sus conexiones, comprobar el impulsor y el sistema de corte (para bombas trituradoras)
      5. Limpiar el interior del depósito de recogida
      6. Comprobar visualmente las funciones de la caja de control eléctrico de la estación elevadora.
        Una vez realizadas las comprobaciones, reiniciar la estación elevadora de acuerdo con las instrucciones del manual para comprobar su correcto funcionamiento.
        Se debe emitir un informe detallando las comprobaciones y los puntos notables.
        Si se han encontrado incumplimientos que no se pueden solucionar, la persona cualificada a cargo de los trabajos de mantenimiento debe informar inmediatamente al usuario de la estación elevadora.
  3. Contrato de mantenimiento
    Se aconseja a los usuarios establecer un contrato de mantenimiento para el mantenimiento y la comprobación regulares.

GUÍA PARA LA DETECCIÓN DE FALLOS

riesgo de descarga eléctrica¡DESCONECTE LA ESTACIÓN ANTES DE CUALQUIER INTERVENCIÓN!

Alarma en el dispositivo Sanicom® 1:

FALLO DETECTADO POSIBLES CAUSAS ACCIÓN A TOMAR

LED de alarma rojo parpadeante

  • Sistema de detección de nivel de agua defectuoso
  • Consulte el servicio postventa de SFA

LED de alarma rojo fijo

  • Tubo de ventilación bloqueado
  • Descarga bloqueada
  • Bomba bloqueada o averiada
  • Descarga demasiado alta o entrada excesiva
  • Compruebe que el aire fluye libremente en ambas direcciones en el tubo de ventilación
  • Revise la instalación
  • Consulte los servicios de atención al cliente de SFA

LED apagado

  • Corte de energía
  • Placa de circuito impreso defectuosa
  • Compruebe el sistema eléctrico
  • Consulte los servicios de atención al cliente de SFA

Alarma en la caja de control de Sanicom® 2:

FALLO DETECTADO POSIBLES CAUSAS ACCIÓN A TOMAR

Sirena + LED de alarma general rojo parpadeante

  • Sistema de detección de nivel de agua defectuoso
  • Consulte los servicios de atención al cliente de SFA

Sirena + LED de alarma general rojo fijo

  • Tubo de ventilación bloqueado
  • El dispositivo ha encontrado el siguiente problema: tubería bloqueada, bomba(s) bloqueada(s)
  • El dispositivo ha sufrido un fallo de alimentación
  • Compruebe que el aire fluye libremente en ambas direcciones en el tubo de ventilación
  • Pulse el botón de inicio manual para restablecer el dispositivo (alarma desactivada)
  • Consulte los servicios de atención al cliente de SFA

Sirena + LED de alarma general + LED de red amarillo parpadeante

  • Corte de red
  • Para detener la sirena, pulse el botón de Inicio Forzado
  • Compruebe el sistema eléctrico
  • Consulte los servicios de atención al cliente de SFA

DESMONTAJE

INSTRUCCIONES RESERVADAS EXCLUSIVAMENTE PARA ESPECIALISTAS PROFESIONALES CUALIFICADOS
Si uno de los motores no se puede hacer funcionar correctamente, el uso de ese motor puede ser "desactivado" configurando el interruptor correspondiente en la placa (P1, P2: Interruptores 1 y 2 para los motores 1 y 2).
El motor así "desactivado" puede ser retirado. La unidad funciona con el otro motor.

DEFINICIÓN DE SEÑALES DE ADVERTENCIA
advertenciaAdvertencia de indicación de un riesgo para la máquina o su operador.
riesgo de descarga eléctricaAdvertencia de indicación de la presencia de un riesgo de origen eléctrico
riesgo de descarga eléctrica¡DESCONECTE LA ESTACIÓN ANTES DE CUALQUIER INTERVENCIÓN!
