Configuración de dispensación con relación 1.5:1

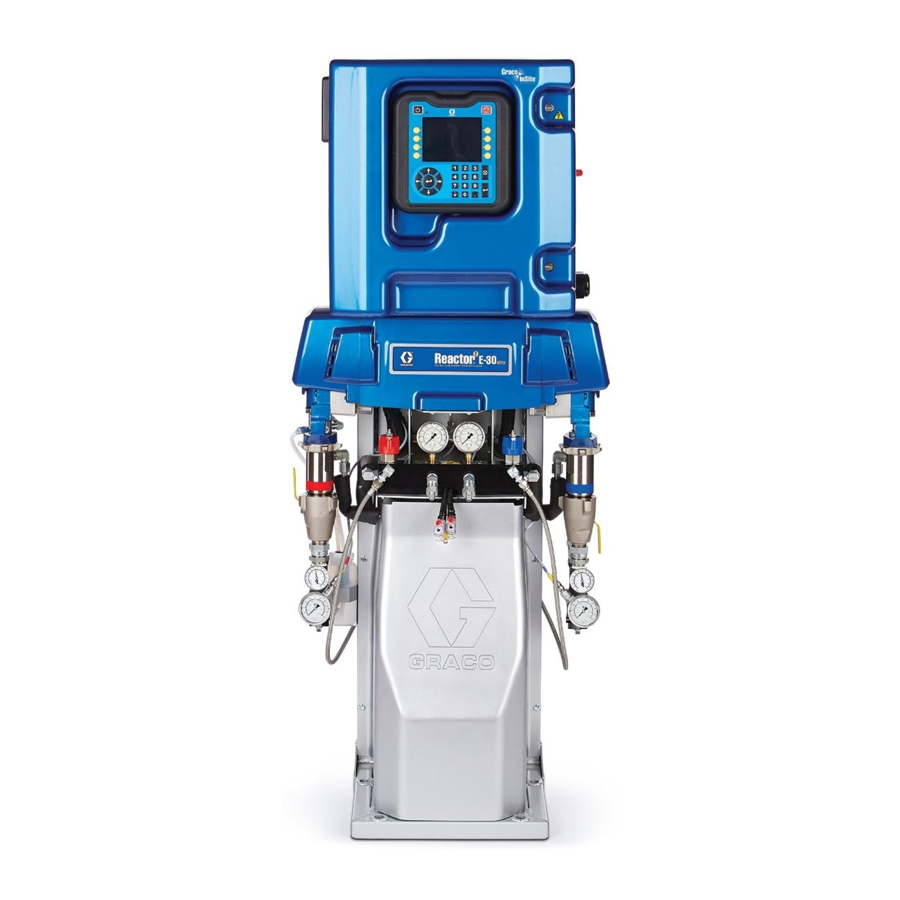

Para Reactor 2
- Siga el Procedimiento de alivio de presión que se encuentra en su manual de reparación de Reactor 2 (333024).
- Apague el interruptor de alimentación principal.
- Instale el kit de bomba (2008652) siguiendo las instrucciones para extraer e instalar las bombas que se encuentran en el manual de Reactor 2 (333024). Instale el kit de bomba en el lado B para la dispensación 1.5:1.
NOTA: La bomba del lado A debe permanecer como la bomba/carcasa E-30 de fábrica instalada en la máquina.
- Actualice el software de Reactor 2 a la versión 4.03.005 o posterior. La ficha de software se incluye con el kit 2008652.
- Ingrese a los menús de configuración en el Reactor ADM y seleccione la pestaña System (Sistema). Desplácese hacia abajo hasta Screen 4 (Pantalla 4) para actualizar Cylinder Sizes (Tamaños de cilindro).
- Para acceder al campo para realizar los cambios deseados, presione
![]()

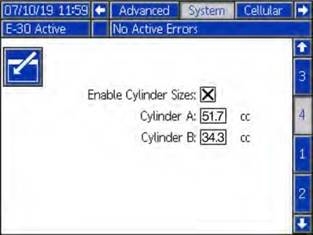

- Habilite los tamaños de cilindro.
- Ingrese los valores de cilindro para las bombas A y B:
Cilindro A: 51.7 cc
Cilindro B: 34.3 cc
![]()
- Cuando los cambios estén completos, salga del modo de edición. Para salir del modo de edición, presione:
![]()
- Luego salga de los menús de configuración y regrese a la pantalla Home (Inicio).
Para Reactor 3
- Siga el Procedimiento de alivio de presión que se encuentra en su manual de reparación de Reactor 3 (3A8501).
- Apague el interruptor de alimentación principal.
- Instale el kit de bomba (2008652) siguiendo las instrucciones para extraer e instalar las bombas que se encuentran en el manual de Reactor 3 (3A8501). Instale el kit de bomba en el lado B para la dispensación 1.5:1.
NOTA: La bomba del lado A debe permanecer como la bomba/carcasa E-30 de fábrica instalada en la máquina.

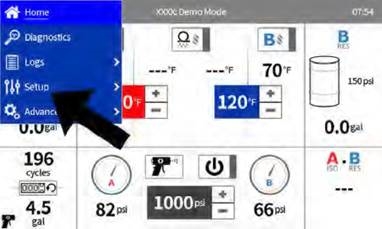

- Actualice Pump Volume Sizes (Tamaños de volumen de la bomba) en el Reactor ADM. Para hacer esto, vaya al menú Setup (Configuración).
![Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 1]( "Graco - Reactor 2 - Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 1")

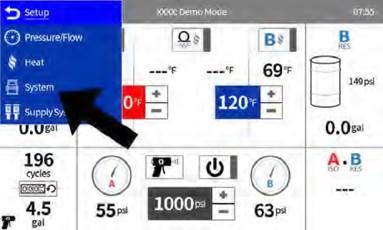

- Seleccione System (Sistema).
![Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 2]( "Graco - Reactor 2 - Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 2")

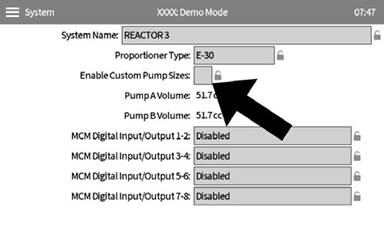

- Habilite Custom Pump Sizes (Tamaños de bomba personalizados).
![Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 3]( "Graco - Reactor 2 - Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 3")
- Ingrese los volúmenes de las bombas A y B:

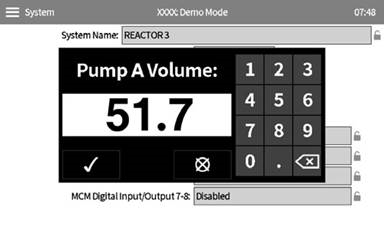

Volumen de la bomba A: 51.7 cc
![Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 4]( "Graco - Reactor 2 - Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 4")

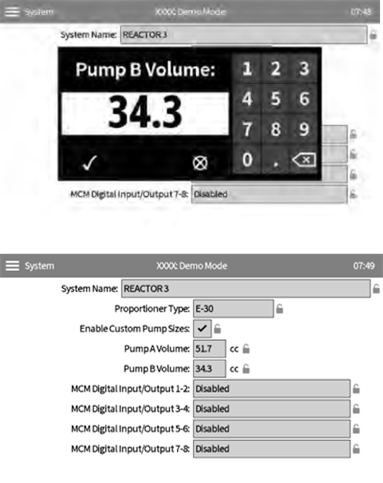

Volumen de la bomba B: 34.3 cc
![Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 5]( "Graco - Reactor 2 - Configuración de dispensación con relación 1.5:1 - Para Reactor 3 - Paso 5")
- Cuando los cambios estén completos, regrese a la pantalla Home (Inicio).
