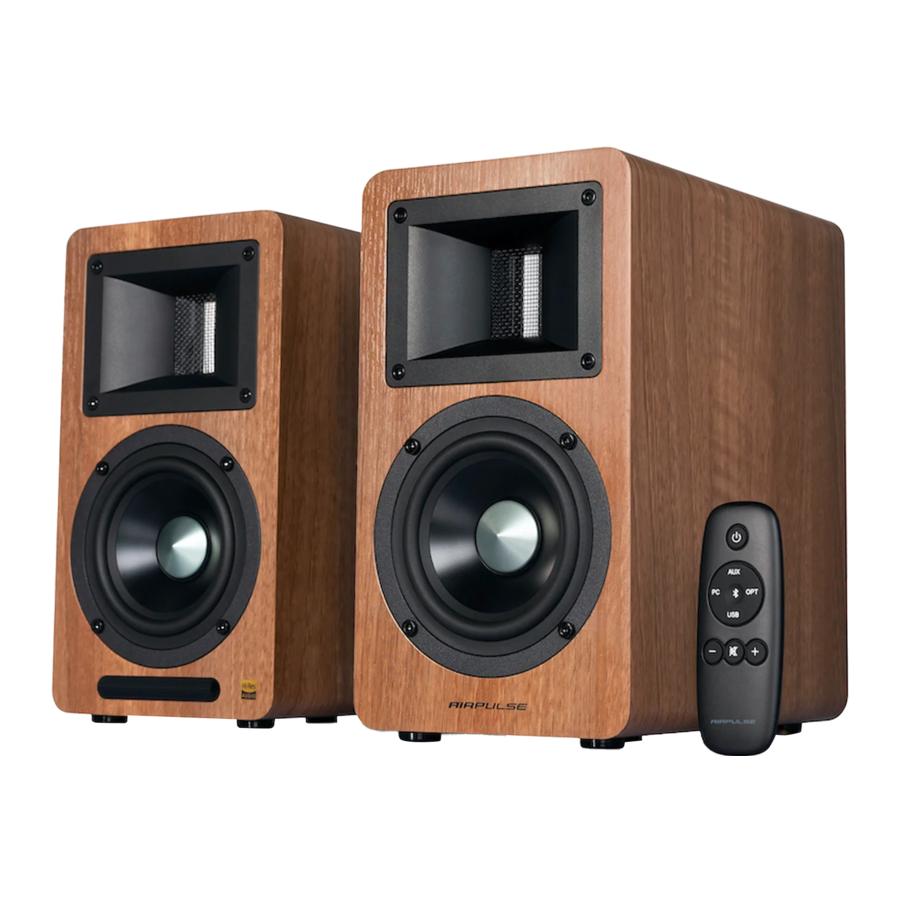

Manual del AIRPULSE A80

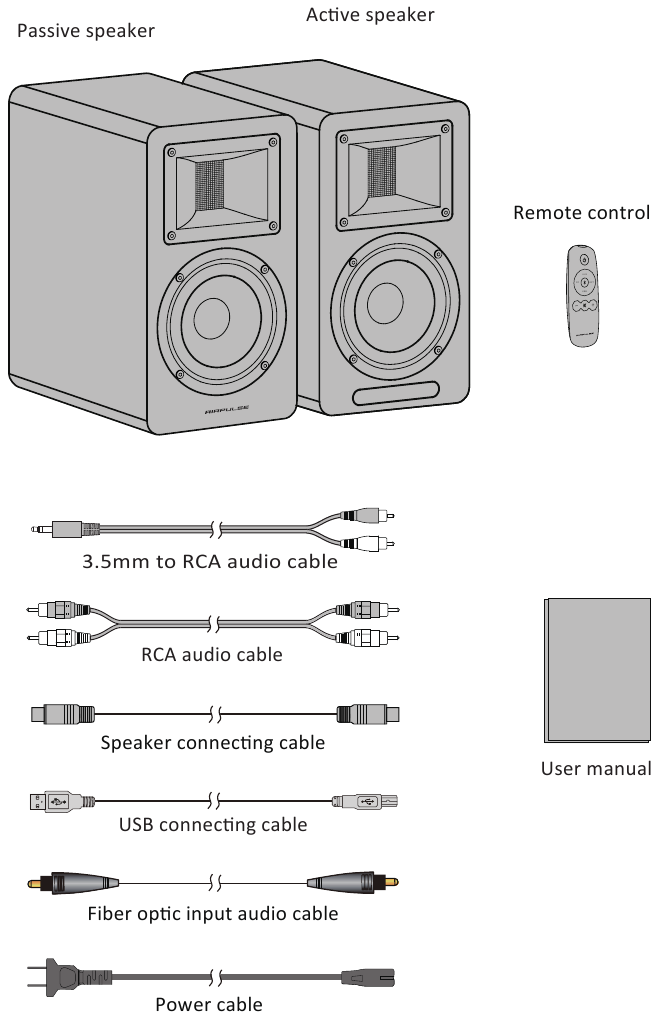

Contenido de la caja

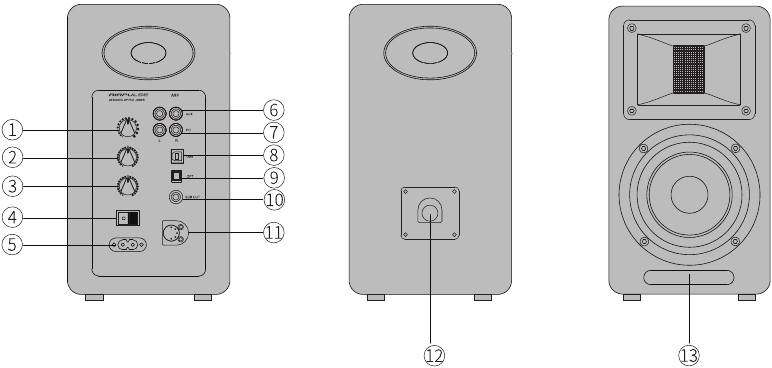

Ilustración del producto

1. Control de volumen/selección de entrada
   Control de volumen
   Gire en el sentido de las agujas del reloj para aumentar el volumen; gire en sentido contrario a las agujas del reloj para reducir el volumen.
   Cuando alcance el nivel de volumen máximo, seguir girando el control de volumen no cambiará el volumen.
   Selección de entrada
   Pulse para alternar entre los modos PC-AUX-USB-Optical-Bluetooth.
   (Como el DSP se reconfigurará al cambiar el modo de entrada, se recomienda pulsar después de que el indicador del modo actual parpadee una vez).
   Control de espera
   Mantenga pulsado para alternar entre el modo de encendido y el modo de espera.
2. Ajuste del nivel de graves
   La acústica de la sala puede dictar qué tipo de ajuste necesita realizar para mantener la respuesta de frecuencia adecuada del altavoz. Gire de "0" a la izquierda para reducir las bajas frecuencias; gire de "0" a la derecha para aumentar las bajas frecuencias.
3. Ajuste del nivel de agudos
   La acústica de la sala puede dictar qué tipo de ajuste necesita realizar para mantener la respuesta de frecuencia adecuada del altavoz. Gire de "0" a la izquierda para reducir las altas frecuencias; gire de "0" a la derecha para aumentar las altas frecuencias.
4. Interruptor de alimentación
   Enciende/apaga la alimentación del altavoz.
5. Toma de entrada de CA
   Conéctelo a la clavija del cable de alimentación.
6. Puerto de entrada auxiliar
   Conéctelo a dispositivos de fuente de audio con puerto de salida RCA utilizando un cable de audio RCA.
7. Puerto de entrada de PC
   Conéctelo al PC utilizando un cable de audio de 3,5 mm a RCA, o conéctelo a dispositivos de fuente de audio con puerto de salida RCA utilizando un cable de audio RCA.
8. Puerto USB tipo B
   Conéctelo a dispositivos de fuente de audio con puerto de salida USB utilizando un cable de conexión USB.
9. Puerto de entrada óptico
   Conéctelo a dispositivos de fuente de audio con puerto de salida óptica utilizando un cable de audio de entrada de fibra óptica.
10. Puerto de salida de subwoofer
    Conéctelo al puerto de entrada de audio del subwoofer utilizando un cable de audio RCA.
11. Conector de altavoz pasivo
    Conéctelo al altavoz pasivo utilizando un cable de conexión de altavoz.
12. Conector de altavoz activo
    Conéctelo al altavoz activo utilizando un cable de conexión de altavoz.
13. Indicador LED/ventana de recepción del mando a distancia
    Indica el modo de entrada actual en función de las fuentes de audio y la selección de entrada.

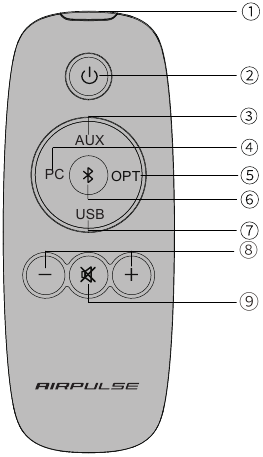

Ilustración del mando a distancia

1. Ventana de emisión de infrarrojos
2. Botón de espera
   Cuando esté encendido, pulse el botón " " para que el altavoz entre en modo de espera. El valor mostrado en la ventana de recepción del mando a distancia del altavoz activo desaparecerá, pero la alimentación interna seguirá conectada. Vuelva a pulsar el botón " " o pulse el botón "VOLUME/INPUT" en el panel posterior del altavoz activo para volver a encender el altavoz.
   Pulse el botón " " en el panel posterior para encender/apagar la alimentación principal.

* Al reproducir música en modo Bluetooth y cambiar a otros modos, la conexión Bluetooth volverá automáticamente si se selecciona de nuevo el modo Bluetooth.
* Al reproducir música en modo USB y cambiar a otros modos, es necesario restablecer el PC para que el modo USB se pueda volver a seleccionar. Consulte "Establecer este producto como el dispositivo de salida de audio del PC".

Cómo utilizar el mando a distancia
Apunte con el mando a distancia a la ventana de recepción del mando a distancia
La distancia operativa óptima es de 7 metros.
Cuando el sistema recibe comandos del mando a distancia, el valor de la ventana de visualización alertará o parpadeará.

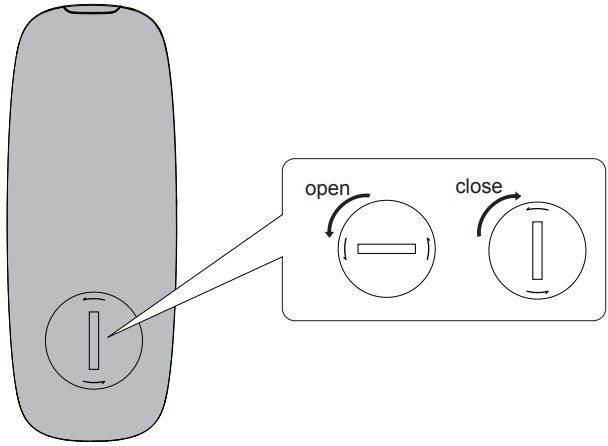

Instalación de la pila en el mando a distancia

1. Inserte una moneda en la ranura y gírela en sentido contrario a las agujas del reloj para abrir el compartimento de la pila.
2. Instale la pila nueva, cierre el compartimento de la pila y gire la tapa en el sentido de las agujas del reloj para cerrar el compartimento.

Nota

1. La vida útil de la pila suele ser de unos 6 meses; sustitúyala cuando el mando a distancia no sea sensible o la distancia de control se acorte.
2. Retire la pila inmediatamente cuando se agote para evitar explosiones o fugas de ácido.
3. Deseche la pila inmediatamente en caso de fuga de la pila, prestando atención a no tocar los materiales que gotean.
   Si la fuga entra en contacto con la piel o entra en los ojos/boca, enjuague inmediatamente y busque tratamiento de emergencia inmediatamente. Limpie bien el compartimento de la pila antes de instalar una nueva pila.
4. Nunca utilice el mando a distancia en las siguientes condiciones:
   • Lugares con alta humedad, por ejemplo, un baño
   • Lugares con alta temperatura, por ejemplo, cerca de un calentador o una estufa
   • Lugares con temperaturas extremadamente bajas
   • En lugares polvorientos
5. Retire la pila cuando no se utilice durante un largo período de tiempo para evitar fugas de la pila.
6. No utilice este producto cuando el compartimento de la pila no esté bien cerrado y mantenga el mando a distancia alejado de los niños.
7. Hay una pila de botón dentro de este producto, si se ingiere causará graves lesiones corporales; posiblemente la muerte en 2 horas. Nunca deje que los niños toquen la pila.
8. Si la pila se ingiere accidentalmente, acuda inmediatamente al hospital.
9. Peligro de explosión si la pila se sustituye incorrectamente. Sustitúyala solo por una igual o equivalente
10. La pila no debe exponerse a un calor excesivo como la luz solar directa, el fuego o similares.

Preparativos

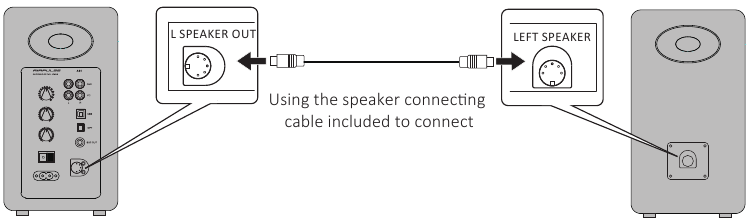

Conecte el dispositivo

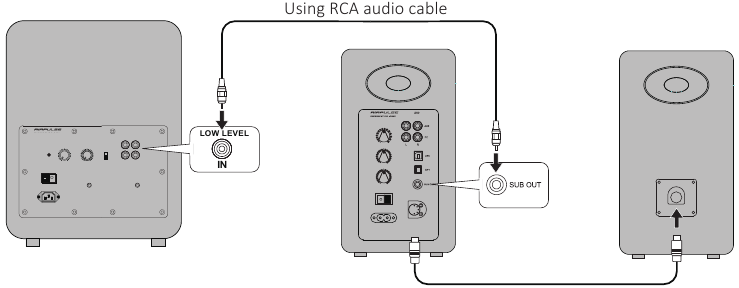

Conexión al subwoofer

(cable no incluido)
La conexión del A80 al subwoofer mejorará el efecto de baja frecuencia del sistema

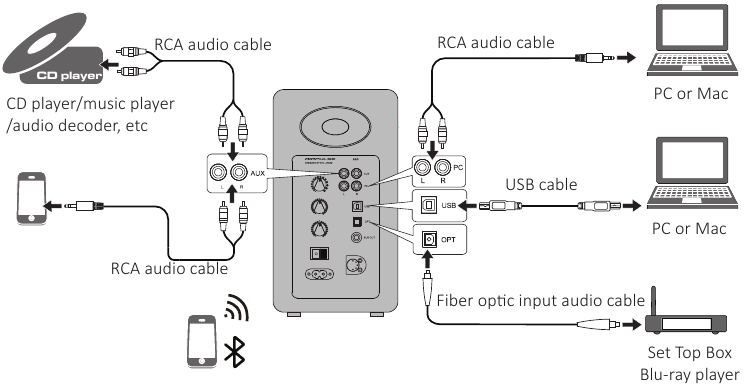

Conexión a dispositivos de reproducción

Conexión a la fuente de alimentación

Conecte el cable de alimentación incluido al puerto de entrada de alimentación en el panel posterior y, a continuación, inserte el enchufe de alimentación en la toma de corriente de la pared.

Colocación de la unidad

* Coloque el altavoz pasivo y el activo sobre una superficie sólida, nivelada y estable.
* Para obtener el efecto de sonido estéreo óptimo, el oyente puede ajustar ligeramente el ángulo del altavoz.
* Los agudos tienen cierta directividad, y para un sonido más directo, el tweeter del altavoz debe estar al nivel del oído del oyente.

Encienda la alimentación principal

* Después de que todos los cables estén conectados de forma segura, pulse el interruptor de alimentación en el panel posterior para encender la alimentación principal;
* Pulse el botón " " en el mando a distancia para que el altavoz entre en estado de espera;
* El indicador LED se iluminará para mostrar el modo de audio actual, seleccione la fuente de audio correcta con la conexión correspondiente.

Modo de entrada AUX

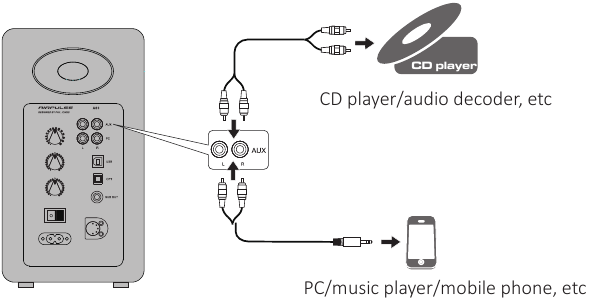

1. Inserte el cable de audio RCA en el puerto de entrada AUX en el panel posterior del altavoz activo (preste atención a la coincidencia del conector L/R); a continuación, conecte el cable de audio RCA a los dispositivos de fuente de audio con puerto de salida RCA (reproductor de CD/decodificador de audio/PC/reproductor de música/teléfono móvil).

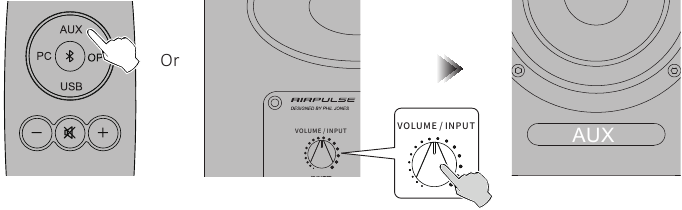

2. Pulse el botón "AUX" en el mando a distancia o pulse el botón "VOLUME / INPUT" en el panel posterior del altavoz activo para seleccionar el modo de entrada AUX, el indicador LED en el altavoz activo mostrará "AUX".

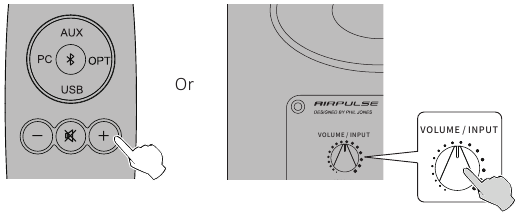

3. Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" en el panel posterior del altavoz activo para ajustar el volumen a un nivel deseado.

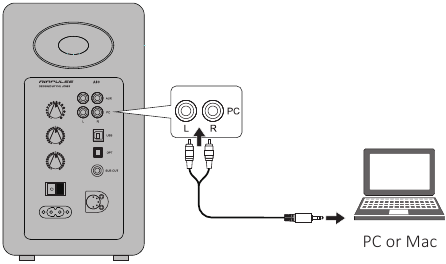

Modo de entrada de PC

1. Inserte el cable de audio RCA en el puerto de entrada de PC en el panel posterior del altavoz activo (preste atención a la coincidencia del puerto L/R); a continuación, conecte el cable de audio RCA a los dispositivos de fuente de audio con conector de salida de audio de 3,5 mm o puerto de salida RCA (PC/reproductor de música/teléfono móvil).

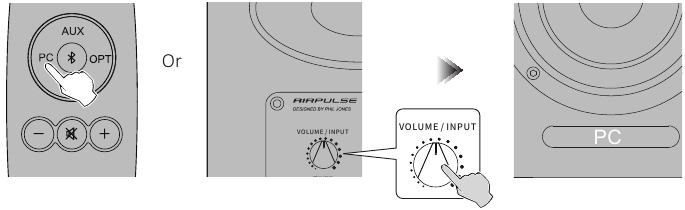

2. Pulse el botón "PC" en el mando a distancia o pulse el botón "VOLUME / INPUT" en el panel posterior del altavoz activo para seleccionar el modo de entrada de PC, el indicador LED en el altavoz activo mostrará "PC".

3. Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" en el panel posterior del altavoz activo para ajustar el volumen a un nivel deseado.


Modo de entrada USB

El chip de interfaz USB del A80 es un chip XMOS utilizado habitualmente por equipos de audio de gama alta. Tras conectarse al PC, la interfaz USB extraerá y reproducirá directamente la señal de audio digital de forma similar a la "tarjeta de sonido externa USB", para evitar la degradación del sonido y la compresión del rango dinámico causadas por la conversión de digital a analógico de la tarjeta de sonido del PC, y para garantizar la restauración de la calidad de sonido original.

* Las señales de audio PCM (44,1 KHz/48 KHz/96 KHz/192 KHz) solo funcionan en modo USB.
* Si conecta los altavoces a un PC, primero debe instalarse el programa de controlador para que el sistema funcione correctamente.
* El controlador USB en el sistema operativo Mac admite la transmisión de audio USB Audio Class 1 y Class 2 de forma predeterminada, por lo que no es necesario instalar el programa de controlador.

Instale el programa de controlador especial

(solo para Windows)
Instale el programa de controlador especial en el PC antes de conectar el PC a este producto.

1. Descargue y extraiga el programa de controlador especial "A80 USB Driver" del siguiente sitio web:
   http://www.airpulseaudio.com
2. Una vez finalizada la instalación, salga de todas las aplicaciones.

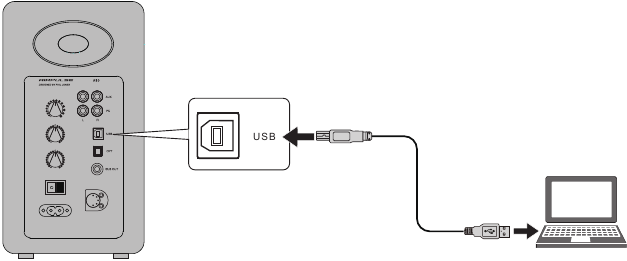

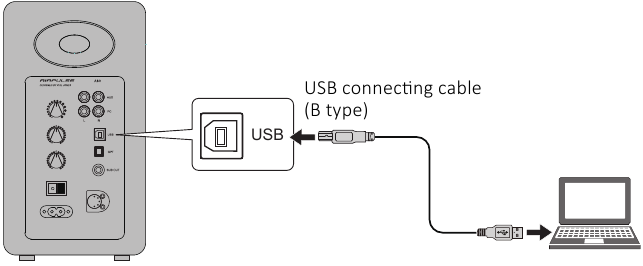

Conecte el PC a la unidad

Conecte el PC con Windows ya instalado con el controlador USB o el Apple Mac a los altavoces mediante un cable de conexión USB.

Establezca este producto como dispositivo de salida de audio del PC

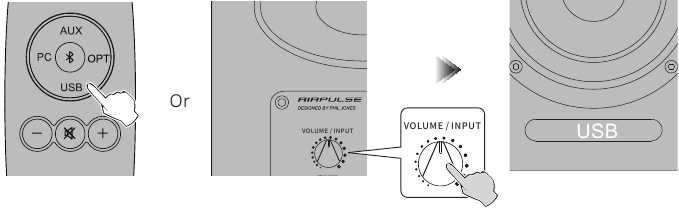

1. Pulse el botón "USB" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel posterior del altavoz activo para seleccionar el modo de entrada USB, el indicador LED del altavoz activo mostrará "USB".

2. Establezca este producto como dispositivo de salida de audio del PC

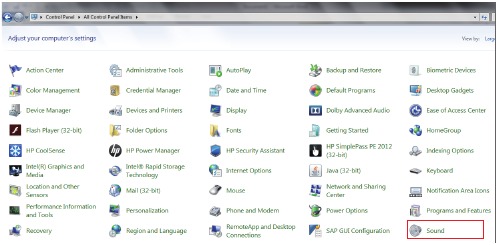

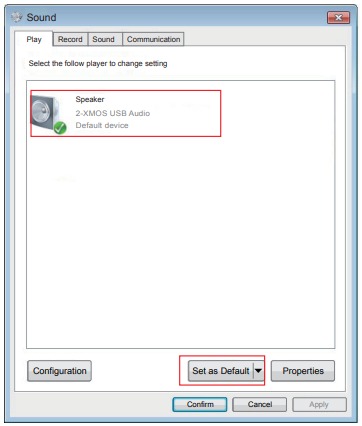

   Para usuarios de Windows, abra "Panel de control" → "Sonido" → "Reproducción" → Pestaña "Establecer como predeterminado" para establecer "XMOS USB Audio" como el dispositivo de salida de audio actual.

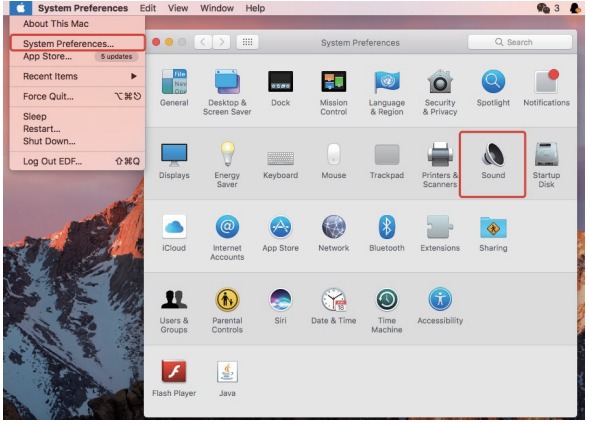

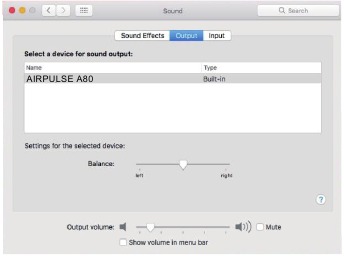

Para los usuarios de Mac, abra "Preferencias del sistema" → "Sonido" → Pestaña "Salida" para seleccionar "AIRPULSE A80" como dispositivo de salida de audio actual.

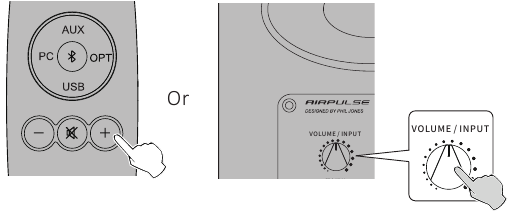

Reproducir música en el PC

Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel posterior del altavoz activo para ajustar el volumen al nivel deseado.

* El control de reproducción bajo entrada USB pertenece al control USB HID. Este control necesita la compatibilidad del software del reproductor, por lo que puede haber diferencias de compatibilidad para diferentes softwares de reproductor de audio.
* El controlador USB en el sistema operativo Mac admite la transmisión de audio USB Audio Class 1 y Class 2 de forma predeterminada, por lo que no es necesaria la instalación del programa de controlador.
* El sistema operativo Windows 7/ windows 10 tiene su propio controlador USB, solo admite la transmisión de audio USB Audio Class 1 (solo admite señal de audio de 2 canales, la frecuencia de muestreo más alta es de 96 KHz), el chip de conexión USB del A80 utiliza la transmisión de audio USB Audio Class 2 para admitir la señal de audio de 192 KHz, por lo que para los usuarios del sistema operativo Windows 7/ windows 10, el uso del altavoz A80 necesita descargar el programa de controlador especial.
* Cuando la entrada USB está desconectada o en otros modos, reinicie el PC para volver a seleccionar la entrada USB. Consulte "Establezca este dispositivo como dispositivo de salida de audio del PC" para obtener más información.
* Como Microsoft Company había dejado de mantener el sistema XP, no podemos proporcionar el programa de controlador con firma digital de Microsoft.
* Si necesita comprar un cable de conexión USB tipo A a tipo B, puede buscarlo y comprarlo en las distintas plataformas de comercio electrónico.

Modo de entrada óptica

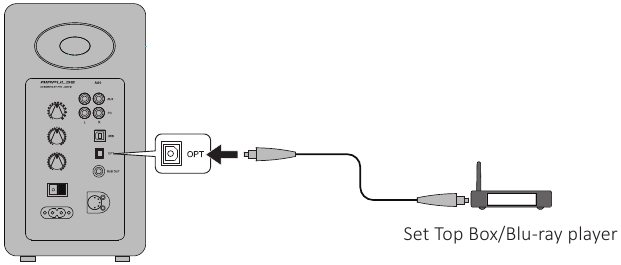

1. Conecte este producto al dispositivo fuente de audio con puerto de salida digital óptica utilizando un cable de audio de entrada de fibra óptica.

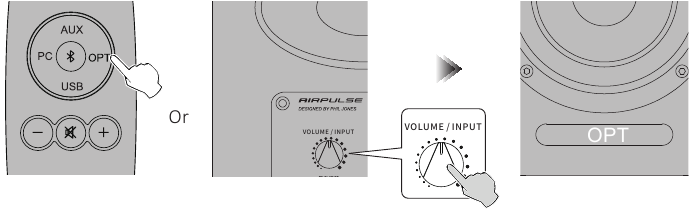

2. Pulse el botón "OPT" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel posterior del altavoz activo para seleccionar el modo de entrada óptica, el indicador LED del altavoz activo mostrará "OPT".

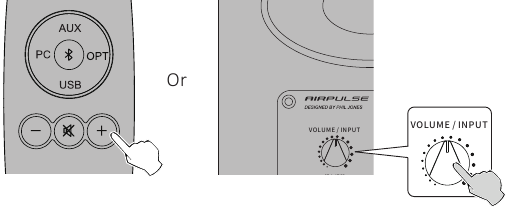

3. Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel posterior del altavoz activo para ajustar el volumen al nivel deseado.


* Solo las señales de audio PCM estándar (44,1 KHz/48 KHz/96 KHz/192 KHz) funcionan en modo óptico.
* Si la salida digital óptica del dispositivo de reproducción es ACC, como en un televisor, cámbiela a PCM.

Modo de entrada Bluetooth

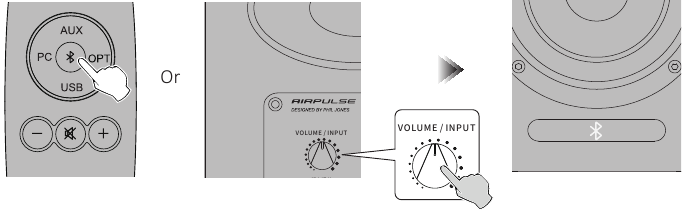

1. Pulse el botón "" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel posterior del altavoz activo para seleccionar el modo de entrada Bluetooth, el indicador LED del altavoz activo mostrará "".

2. Configure su dispositivo Bluetooth para buscar y conectarse a "AIRPULSE A80"; el código PIN para la conexión es "0000" si es necesario.
   Las operaciones pueden ser diferentes entre los diferentes dispositivos, consulte las instrucciones de funcionamiento adjuntas a los dispositivos.

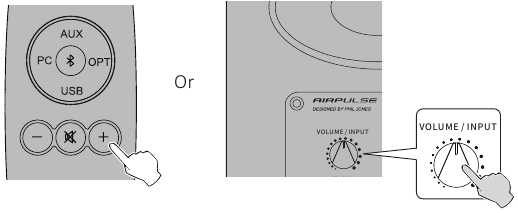

3. Reproduzca música en el dispositivo Bluetooth conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel posterior del altavoz activo para ajustar el volumen al nivel deseado.


* La distancia efectiva de conexión Bluetooth está dentro de los 10 metros.
* El Bluetooth del A80 solo se puede buscar y conectar en la entrada Bluetooth. La conexión Bluetooth existente se desconectará una vez que el altavoz se cambie a otras entradas de audio. Cuando se cambia a la entrada Bluetooth, el altavoz intentará conectarse al dispositivo Bluetooth conectado la última vez.
* Para desconectar el Bluetooth, mantenga pulsado el botón "" en el mando a distancia durante más de 2 segundos.
* Para disfrutar de todas las funciones de Bluetooth, asegúrese de que su dispositivo de audio tenga perfiles A2DP y AVRCP.
* Cuando se conecta a este producto, la conectividad y las funciones de Bluetooth pueden ser diferentes entre los diferentes dispositivos Bluetooth, dependiendo de la configuración del software de los dispositivos Bluetooth.

Especificaciones/declaración

AVISO: Debido a la necesidad de mejoras técnicas y actualizaciones del sistema, la información contenida en este documento puede estar sujeta a cambios de vez en cuando sin previo aviso.

Resolución de problemas

Si desea obtener más información sobre AIRPULSE, visite nuestro sitio web en www.airpulseaudio.com

Instrucciones de seguridad importantes

Lea atentamente el siguiente contenido antes de encender su equipo y siga las instrucciones que se indican a continuación.
Guarde esta información para futuras consultas.

1. Lea atentamente las instrucciones. Guárdelas en un lugar seguro para futuras consultas
2. Preste atención a todas las advertencias.
3. Siga todas las instrucciones.
4. No instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
5. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe suministrado no encaja en su toma de corriente, consulte a un electricista para que sustituya la toma de corriente obsoleta.
6. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y el punto por donde sale del altavoz.
7. Utilice únicamente los accesorios especificados por el fabricante.
8. Desenchufe este altavoz durante las tormentas eléctricas o cuando no se utilice durante largos periodos de tiempo.
9. Antes de conectar los altavoces a la fuente de alimentación, apague el interruptor de alimentación y asegúrese de que el volumen está ajustado al nivel mínimo.
10. No coloque el cable de alimentación ni el cable de señal cerca de fuentes de calor (como calentadores eléctricos y radiadores). No deje los cables donde puedan pisarse o comprimirse fácilmente.
11. Utilice tomas de corriente que permitan extraer fácilmente el cable de alimentación. Cuando los altavoces no se utilicen durante un periodo de tiempo prolongado, apague el interruptor de alimentación y desenchufe el enchufe de alimentación.
12. Para evitar daños por truenos y relámpagos, apague el interruptor de alimentación y desconecte el altavoz de la fuente de alimentación durante una tormenta.
13. No tire del cable de alimentación al desconectarlo de la toma de corriente. Sujete firmemente el cable de alimentación por la parte superior para desenchufarlo de la toma de corriente.
14. Utilice los altavoces solo dentro de las especificaciones de voltaje. El uso de los altavoces con un voltaje superior al especificado es peligroso y puede causar daños al equipo, daños por incendio o lesiones corporales.
15. Estos altavoces no incluyen ninguna pieza de auto reparación. No intente abrir el altavoz para desinstalar ninguna pieza o hacer cualquier tipo de modificación. Si se producen problemas durante el uso, póngase en contacto con técnicos profesionales únicamente para su reparación.
16. Consulte la sección de resolución de problemas del manual del propietario para conocer los errores de funcionamiento comunes y determinar posibles fallos de funcionamiento.
17.
    No coloque los altavoces en lugares donde puedan ser golpeados fácilmente por objetos que caigan o que goteen y salpiquen líquido. No coloque ningún fuego encendido (como una vela) encima del altavoz, ya que esto puede provocar un peligro de incendio. No coloque ningún recipiente de líquido encima del altavoz, ya que puede caer sobre los altavoces y provocar una descarga eléctrica y daños en el altavoz.
18. Coloque los altavoces en una posición estable para que no se caigan fácilmente y causen daños y lesiones.
19. Coloque los altavoces en una posición bien ventilada y seca, lejos de la luz solar directa, fuentes de calor, vibraciones, polvo, humedad o condiciones extremadamente frías. Para un rendimiento óptimo, deje al menos 20 cm de espacio alrededor del altavoz.
20. No utilice el altavoz al máximo volumen durante un periodo de tiempo prolongado, ya que esto puede dañar su audición.
21. Antes de mover los altavoces, apague primero el interruptor de alimentación y desconéctelos de la fuente de alimentación.
22. Cuando se produzcan los siguientes síntomas, apague el interruptor de alimentación y desconecte la fuente de alimentación:
    • El cable de alimentación o el enchufe están desgastados o dañados.
    • Se detecta un olor o humo anormal.
    • Objetos pequeños que caen dentro del altavoz.
    • Interrupción repentina durante la reproducción de música.

Consulte a un técnico de reparación profesional para diagnosticar y reparar el altavoz.

23. No utilice disolventes químicos para limpiar la superficie del altavoz. Para evitar daños en la superficie, utilice únicamente un paño limpio y suave.
24. No utilice los altavoces a una distancia inferior a 22 cm de personas que lleven un marcapasos o un desfibrilador cardíaco.

1. Utilice únicamente el mismo tipo de batería para sustituir la batería del mando a distancia.
2. Nunca desmonte, golpee o comprima la batería dentro del mando a distancia; ni la tire al fuego.
3.
   Deje de utilizar el mando a distancia si tiene la apariencia de estar abultado, tener fugas, estar decolorado o cualquier otro síntoma anormal. El uso inadecuado de la batería puede provocar una explosión o una fuga que provoque quemaduras u otras lesiones corporales. Deseche la batería según la legislación local.

La música excesivamente alta puede provocar la pérdida de audición. Mantenga el volumen en un rango seguro.

Utilícelo solo con el carro, soporte, trípode, soporte o mesa especificados por el fabricante, o vendidos con los altavoces. Cuando se utiliza un carro, tenga cuidado al mover la combinación de carro/altavoces para evitar lesiones por vuelco.

Advertencia de alimentación:

1. Coloque el producto cerca de la toma de corriente para facilitar su uso.
2. Antes de utilizarlo, asegúrese de que el voltaje de funcionamiento es el mismo que el de su fuente de alimentación local. El voltaje de funcionamiento correcto se puede encontrar en la placa del producto.
3. Por motivos de seguridad, desenchufe el producto durante las tormentas eléctricas o cuando no se utilice durante periodos de tiempo prolongados.
4. En condiciones normales, la fuente de alimentación puede calentarse. Mantenga una buena ventilación en la zona y tenga cuidado.
5. Etiquetas de advertencia de seguridad en la carcasa o en la parte inferior del producto o del adaptador de corriente.

Este símbolo tiene como fin avisar al usuario de la presencia de voltaje peligroso no aislado dentro de la carcasa del producto que puede ser de magnitud suficiente como para constituir un riesgo de descarga eléctrica para las personas.
Este símbolo tiene como fin advertir al usuario de que no debe desmontar la carcasa del producto y de que no hay piezas reemplazables por el usuario en el interior. Lleve el producto a un centro de servicio autorizado para su reparación.
Este símbolo indica que el producto es solo para uso en interiores.
Este símbolo indica que el producto es un dispositivo eléctrico de CLASE II o de doble aislamiento sin requisito de toma de tierra.

El enchufe de RED se utiliza como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente operable.

Para productos inalámbricos:

1. El producto inalámbrico puede generar radiofrecuencias de onda corta e interferir con el uso normal de otros dispositivos electrónicos o equipos médicos.
2. Apague el producto cuando esté prohibido. No utilice el producto en instalaciones médicas, en aviones, en gasolineras, cerca de puertas automáticas, sistemas automáticos de alarma contra incendios u otros dispositivos automatizados.
3. No utilice el producto cerca de un marcapasos dentro de un rango de 20 cm. Las ondas de radio pueden afectar el funcionamiento normal del marcapasos u otros dispositivos médicos

Dongguan Platinum Audio Systems Co., LTD
No. 2 East Industry Road, Songshan Lake National High-tech
Industrial Development Zone, Dongguan 523808 China
www.airpulseaudio.com
