Manual de AIRPULSE A300

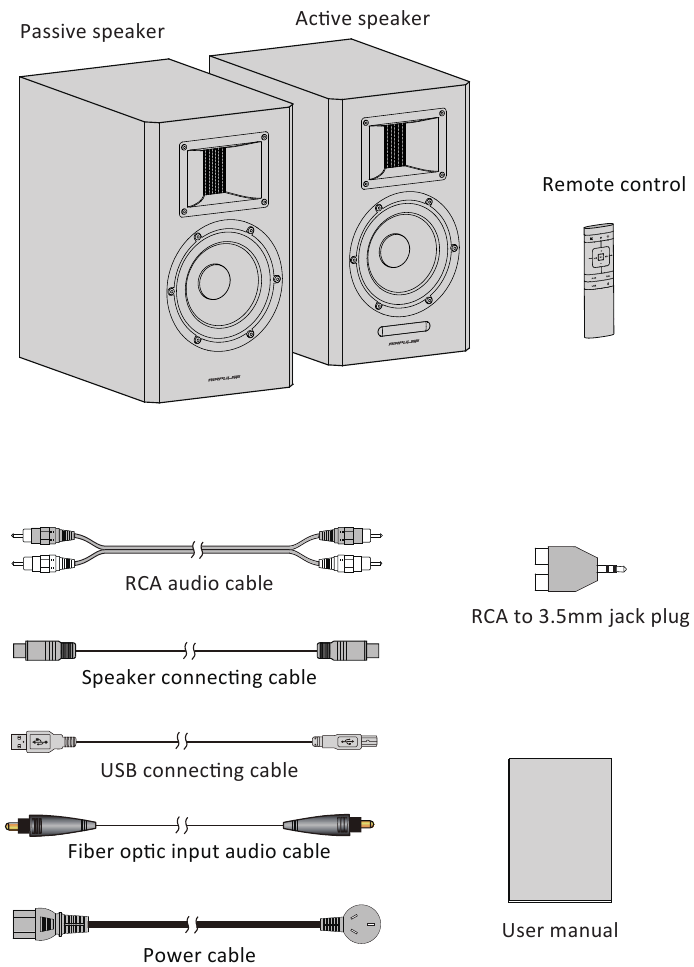

Contenido de la caja

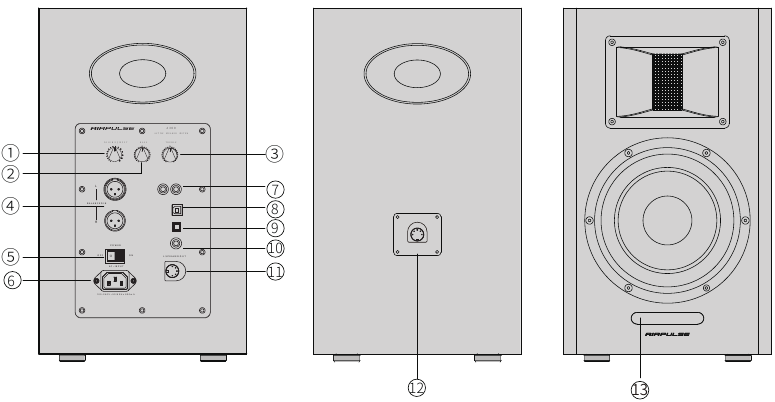

Ilustración del producto

1. Control de volumen/selección de entrada Control de volumen
   Gire en el sentido de las agujas del reloj para aumentar el volumen; gire en sentido contrario a las agujas del reloj para reducir el volumen.
   Al alcanzar el nivel de volumen máximo, seguir girando el control de volumen no cambiará el volumen.
   Selección de entrada
   Pulse para cambiar entre los modos BAL – AUX – USB – Óptico – Coaxial – Bluetooth.
   (Como el DSP se reconfigurará al cambiar el modo de entrada, se recomienda pulsar después de que el indicador del modo actual parpadee una vez).
   Control de espera
   Mantenga pulsado para alternar entre el modo de encendido y el de espera.
2. Ajuste del nivel de graves
   La acústica de la sala puede determinar qué tipo de ajuste necesita realizar para conservar la respuesta de frecuencia adecuada del altavoz. Gire de "0" a la izquierda para reducir las bajas frecuencias; Gire de "0" a la derecha para aumentar las bajas frecuencias.
3. Ajuste del nivel de agudos
   La acústica de la sala puede determinar qué tipo de ajuste necesita realizar para conservar la respuesta de frecuencia adecuada del altavoz. Gire de "0" a la izquierda para reducir las altas frecuencias; Gire de "0" a la derecha para aumentar las altas frecuencias.
4. Puerto de entrada balanceada
   Conecte a dispositivos de fuente de audio con salida balanceada utilizando un cable XLR.
5. Interruptor de alimentación
   Enciende/apaga la alimentación del altavoz.
6. Toma de entrada de CA
   Conéctelo a la clavija del cable de alimentación.
7. Puerto de entrada auxiliar
   Conéctelo a dispositivos de fuente de audio con puerto de salida RCA utilizando un cable de audio RCA.
8. Puerto USB tipo B
   Conéctelo a dispositivos de fuente de audio con puerto de salida USB utilizando un cable de conexión USB.
9. Puerto de entrada óptica
   Conéctelo a dispositivos de fuente de audio con puerto de salida óptica utilizando un cable de audio de entrada de fibra óptica.
10. Puerto de entrada coaxial
    Conéctelo a dispositivos de fuente de audio con puerto de salida coaxial utilizando un cable coaxial.
11. Conector de altavoz pasivo
    Conecte al altavoz pasivo utilizando un cable de conexión de altavoz.
12. Conector de altavoz activo
    Conecte al altavoz activo utilizando un cable de conexión de altavoz.
13. Indicador LED/ventana de recepción del mando a distancia
    Indica el modo de entrada actual en función de las fuentes de audio y la selección de entrada.

Nota: Los reguladores de graves y agudos se omiten automáticamente de forma predeterminada cuando el sistema recibe la señal de los puertos de entrada balanceada, para evitar cambios en la señal de entrada.

Ilustración del mando a distancia

1. Botón de espera
   Cuando esté encendido, pulse el botón " " para que el altavoz entre en modo de espera. El valor mostrado de la ventana de recepción del mando a distancia en el altavoz activo desaparecerá, pero la alimentación interna seguirá conectada. Vuelva a pulsar el botón " " o pulse el botón "VOLUME/INPUT" (VOLUMEN/ENTRADA) en el panel trasero del altavoz activo para volver a encender el altavoz.
   Pulse el botón " " en el panel trasero para encender/apagar la alimentación principal.

* Al reproducir música en el modo Bluetooth y cambiar a otros modos, la conexión Bluetooth volverá automáticamente si se selecciona de nuevo el modo Bluetooth.
* Al reproducir música en el modo USB y cambiar a otros modos, es necesario restablecer el PC para que se vuelva a seleccionar el modo USB. Consulte "Establecer este producto como el dispositivo de salida de audio del PC".

Cómo utilizar el mando a distancia
Apunte el mando a distancia a la ventana de recepción del mando a distancia
La distancia de funcionamiento óptima es de 7 metros.
Cuando el sistema recibe comandos del mando a distancia, el valor mostrado en la ventana de visualización alertará o parpadeará.

Instalación de la batería en el mando a distancia

Instalación o sustitución de la batería del mando a distancia

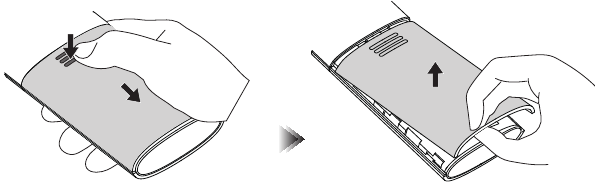

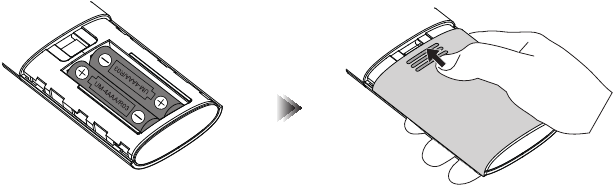

1. Como muestra la ilustración, con el pulgar presione la ranura de la tapa de la batería y deslícela para quitar la tapa

2. Coloque las dos pilas AAA (tenga en cuenta el polo "+" y "-") en el mando a distancia y cierre la tapa de la batería.


Nota

1. La vida útil de la batería suele ser de unos 6 meses; sustitúyala cuando el mando a distancia no sea sensible o la distancia de control se acorte.
2. Retire la batería inmediatamente cuando se agote para evitar explosiones o fugas de ácido.
3. Deseche la batería inmediatamente en caso de fuga, prestando atención a no tocar los materiales que gotean.
   Si la fuga entra en contacto con la piel o entra en los ojos/boca, enjuague inmediatamente y busque tratamiento de emergencia inmediatamente. Limpie a fondo el compartimento de la batería antes de instalar una nueva batería.
4. Nunca utilice el mando a distancia en las siguientes condiciones:
   • Lugares con alta humedad, por ejemplo, un baño
   • Lugares con alta temperatura, por ejemplo, cerca de un calentador o una estufa
   • Lugares con temperaturas extremadamente bajas
   • En lugares polvorientos
5.
   Nunca trague las pilas, ya que existe riesgo de quemaduras químicas.
6. Nunca mezcle pilas viejas y nuevas. Esto acortará la vida útil de la nueva batería o provocará fugas en la batería vieja.
7. Retire la batería cuando no se utilice durante un largo periodo de tiempo para evitar fugas en la batería.
8. Nunca utilice este producto cuando el compartimento de la batería no esté bien cerrado y mantenga el mando a distancia fuera del alcance de los niños. Nunca permita que los niños toquen la batería.
9. Si la batería se traga accidentalmente, acuda inmediatamente al hospital.
10. Peligro de explosión si la batería se sustituye incorrectamente. Sustitúyala únicamente por una igual o equivalente
11. La batería no debe exponerse a un calor excesivo, como la luz solar directa, el fuego o similares.

Preparativos

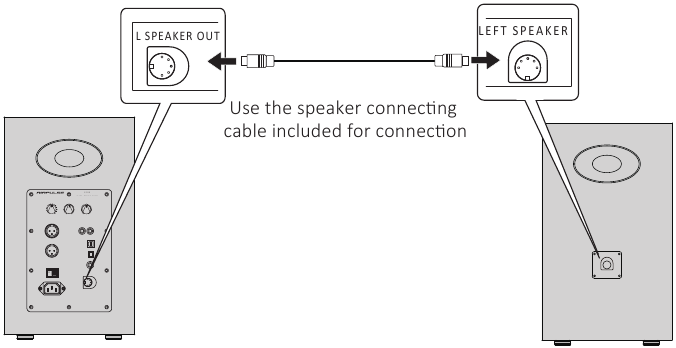

Conecte el dispositivo

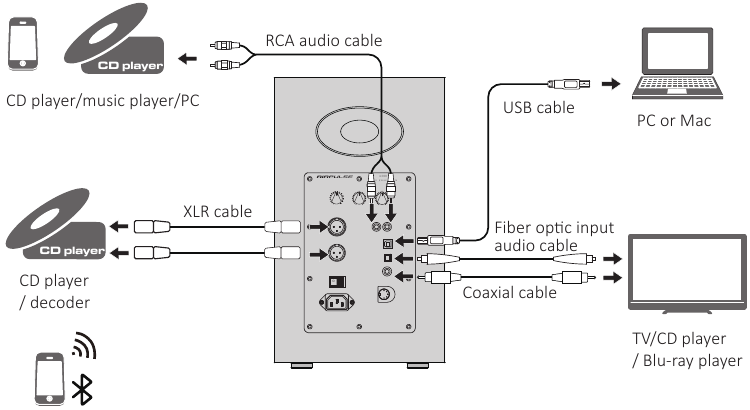

Conecte a dispositivos de reproducción

Conecte a la fuente de alimentación

Conecte el cable de alimentación incluido al puerto de entrada de alimentación en el panel trasero y, a continuación, inserte el enchufe de alimentación en la toma de corriente.

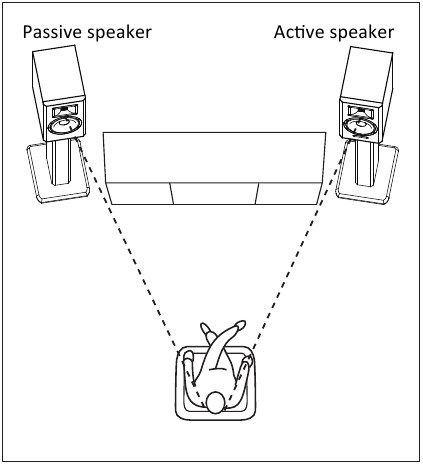

Colocación de la unidad

* Coloque el altavoz pasivo y el activo sobre una superficie sólida, nivelada y estable. Para una óptima colocación y estratificación del sonido, se recomienda utilizar los soportes especiales del A300.
* Para un óptimo efecto de sonido estéreo, el oyente puede ajustar ligeramente el ángulo del altavoz.
* Para obtener el sonido y el equilibrio más precisos, el oyente debe estar en el eje del triángulo equilátero formado por los altavoces activo y pasivo.
* La alta frecuencia tiene una directividad mucho mayor, y para un efecto de sonido más preciso, el tweeter del altavoz debe estar al nivel del oído del oyente.

Encender la alimentación principal

* Una vez que todos los cables estén conectados de forma segura, pulse el interruptor de alimentación en el panel trasero para encender la alimentación principal;
* Pulse el botón " " en el mando a distancia para apagar la fuente de alimentación o cambiar al estado de espera;
* El indicador LED se iluminará para mostrar el modo de audio actual, seleccione la fuente de audio correcta con la conexión correspondiente.

Modo de entrada balanceada

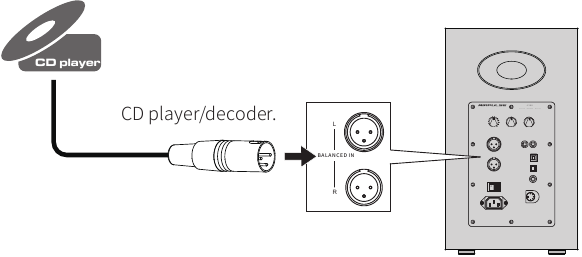

1. Conecte a dispositivos de fuente de audio con salida balanceada utilizando un cable XLR.

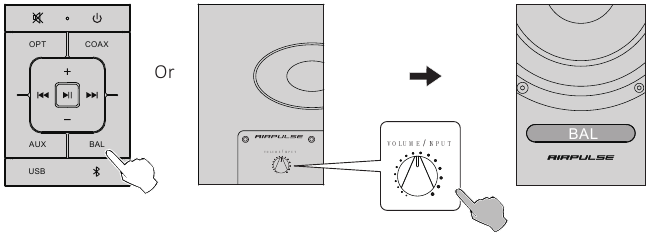

2. Pulse el botón "BAL" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel trasero del altavoz activo para seleccionar el modo de entrada BAL, el indicador LED en el altavoz activo mostrará "BAL".

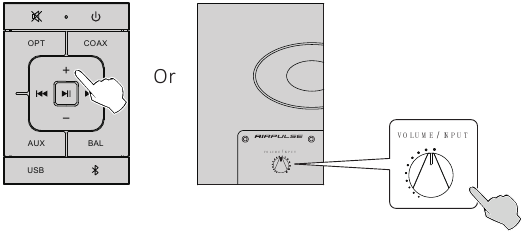

3. Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN/ENTRADA) en el panel trasero del altavoz activo para ajustar el volumen al nivel deseado.


* La interfaz de tipo XLR se utiliza ampliamente en equipos de audio profesionales, la interfaz XLR del A300 se puede conectar a dispositivos de reproducción con puerto de salida balanceada.
* La conexión balanceada puede cancelar eficazmente el ruido externo, admitir la transmisión de línea a larga distancia y reducir el ruido recogido durante la transmisión.
* No hay ningún cable XLR adjunto en el paquete, y los usuarios deben comprarlo por su cuenta.

Modo de entrada AUX

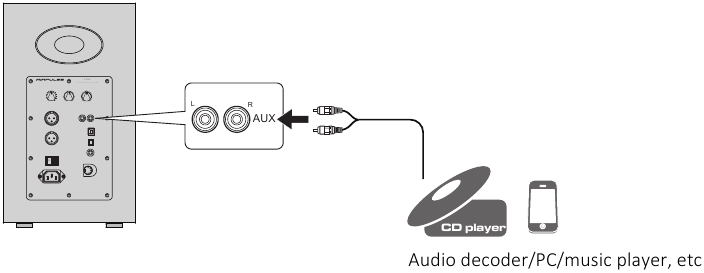

1. Inserte el cable de audio RCA en el puerto de entrada AUX en el panel trasero del altavoz activo (preste atención a la coincidencia del conector L/R); luego conecte el cable de audio RCA a los dispositivos de fuente de audio con puerto de salida RCA (reproductor de CD/decodificador de audio/PC/reproductor de música/teléfono móvil).

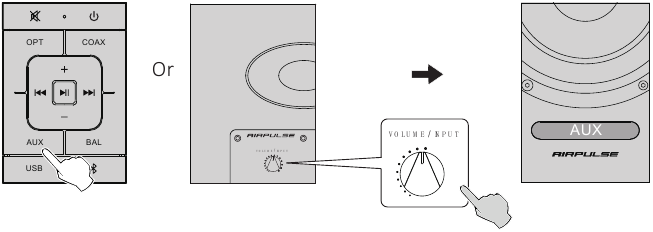

2. Pulse el botón "AUX" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para seleccionar el modo de entrada AUX, el indicador LED en el altavoz activo mostrará "AUX".

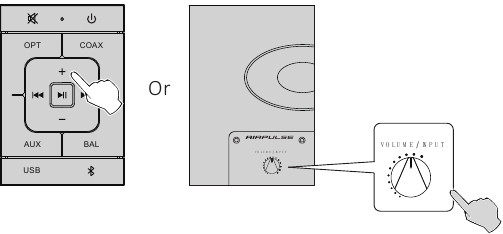

3. Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para ajustar el volumen al nivel deseado.


Cuando se conecte a dispositivos de fuente de audio con conector de auriculares de 3,5 mm, el usuario puede utilizar el enchufe adaptador para transferir la salida.

Modo de entrada USB

El chip de interfaz USB del A300 es un chip XMOS comúnmente utilizado por equipos de audio de alta gama. Después de conectarse al PC, la interfaz USB extraerá y reproducirá directamente la señal de audio digital de una manera similar a la "tarjeta de sonido externa USB", para evitar la degradación del sonido y la compresión del rango dinámico causada por la conversión de digital a analógico de la tarjeta de sonido del PC, y para asegurar la restauración de la calidad de sonido original.

* Las señales de audio PCM (44.1KHz/48KHz/96KHz/192KHz) solo funcionan en modo USB.
* Si conecta los altavoces a un PC, primero debe instalar el programa del controlador para que el sistema funcione correctamente.
* El controlador USB en el sistema operativo Mac es compatible con la transmisión de audio USB Audio Class 1 y Class 2 de forma predeterminada, por lo que no es necesaria la instalación del programa del controlador.

Instale el programa controlador especial

(solo para Windows)
Por favor, instale el programa controlador especial en el PC antes de conectar el PC a este producto.

1. Descargue y extraiga el programa controlador especial "A300 USB Driver" (Controlador USB A300) en el siguiente sitio web:
   http://www.airpulseaudio.com/en/product/a300
2. Instale el programa controlador "A300 USB Driver" (Controlador USB A300) en el PC.
   Por favor, consulte la página de descarga o el siguiente enlace para obtener detalles sobre el programa controlador:
   https://www.xmos.com/support/usb-audio-driver-support
3. Una vez finalizada la instalación, salga de todas las aplicaciones.

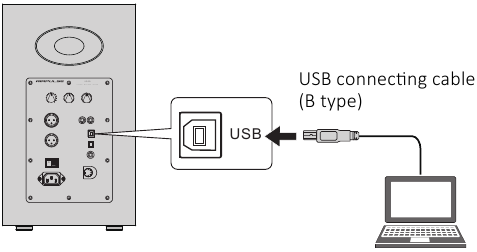

Conecte el PC a los altavoces
Conecte el PC con Windows ya instalado con el controlador USB o el Apple Mac a los altavoces utilizando el cable de conexión USB.

Establezca este producto como dispositivo de salida de audio del PC

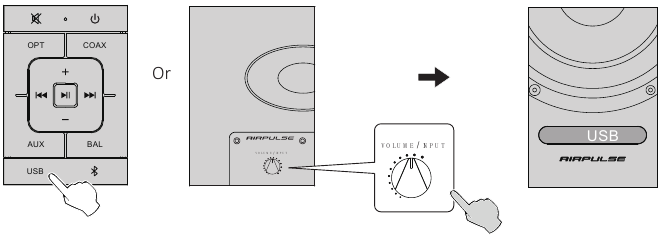

1. Pulse el botón "USB" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para seleccionar el modo de entrada USB, el indicador LED en el altavoz activo mostrará "USB".

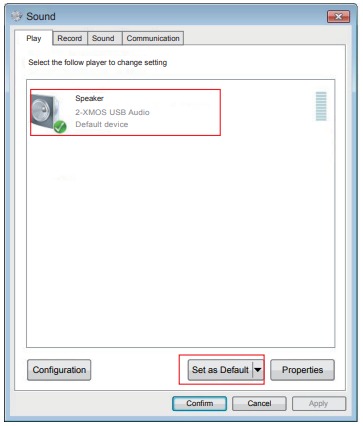

2. Establezca este producto como dispositivo de salida de audio del PC

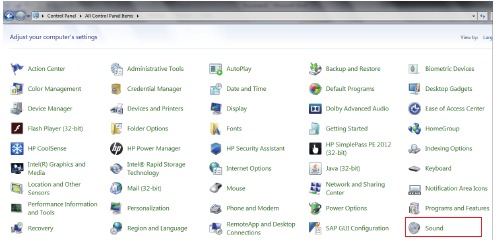

   Para los usuarios de Windows, por favor, abra "Panel de control" → "Sonido" → "Reproducción" → Pestaña "Establecer como predeterminado" para establecer "XMOS USB Audio" como el dispositivo de salida de audio actual.

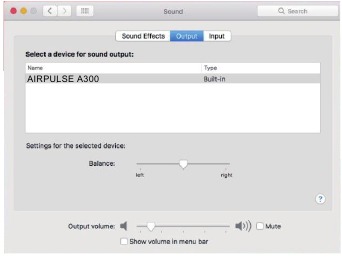

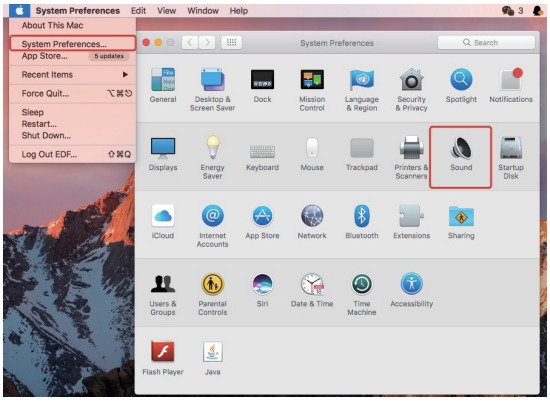

Para los usuarios de Mac, por favor, abra "Preferencias del sistema" → "Sonido" → Pestaña "Salida" para seleccionar "AIRPULSE A300" como el dispositivo de salida de audio actual.

Reproduzca música en el PC

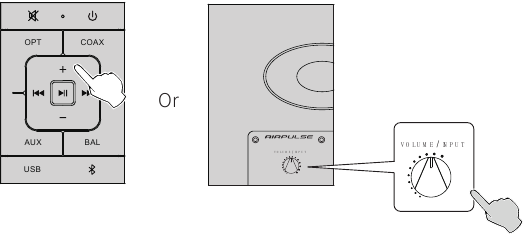

1. Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para ajustar el volumen al nivel deseado.

2. En el modo USB, pulse el botón " " en el mando a distancia para saltar a la pista anterior/siguiente, y pulse el botón " " para pausar/reproducir canciones.

* El control de reproducción bajo la entrada USB pertenece al control USB HID. Este control necesita el soporte del software del reproductor, por lo que puede haber diferencias de compatibilidad para diferentes software de reproductor de audio.
* El controlador USB en el sistema operativo Mac es compatible con la transmisión de audio USB Audio Class 1 y Class 2 de forma predeterminada, por lo que no es necesaria la instalación del programa del controlador.
* El sistema operativo Windows 7/Windows 10 tiene su propio controlador USB, solo es compatible con la transmisión de audio USB Audio Class 1 (solo es compatible con la señal de audio de 2 canales, la frecuencia de muestreo más alta es de 96 KHz), el chip de conexión USB del A300 utiliza la transmisión de audio USB Audio Class 2 para admitir la señal de audio de 192 KHz, por lo que para los usuarios del sistema operativo Windows 7/Windows 10, el uso del altavoz A300 necesita descargar el programa controlador especial.
* Cuando la entrada USB está desconectada o en otros modos, por favor, reinicie el PC para volver a seleccionar la entrada USB. Por favor, consulte "Establezca este dispositivo como el dispositivo de salida de audio del PC" para más detalles
* Como Microsoft Company había dejado de mantener el sistema XP, no podemos proporcionar el programa controlador con la firma digital de Microsoft.
* Si necesita comprar un cable de conexión USB de tipo A a tipo B, puede buscarlo y comprarlo en las distintas plataformas de comercio electrónico.

Modo de entrada óptica o coaxial

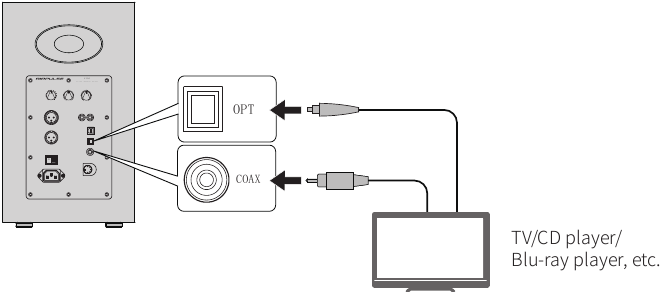

1. Conecte este producto al dispositivo de fuente de audio con puerto de salida digital óptica o coaxial utilizando un cable de audio de entrada de fibra óptica o un cable coaxial.

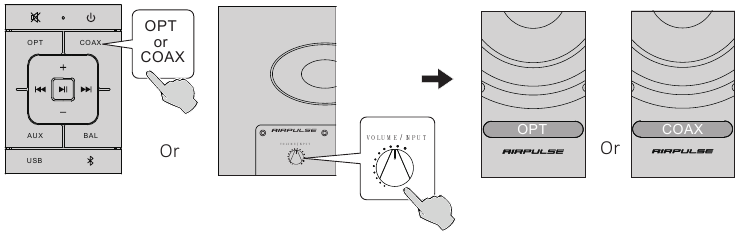

2. Pulse el botón "OPT" o "COAX" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para seleccionar el modo de entrada óptica o coaxial, el indicador LED en el altavoz activo mostrará "OPT" o "COAX".

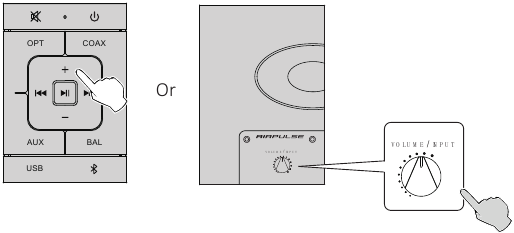

3. Reproduzca música en el dispositivo conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para ajustar el volumen al nivel deseado.


* Solo las señales de audio PCM estándar (44.1KHz/48KHz/96KHz/192KHz) funcionan en modo óptico o coaxial.
* Si la salida digital óptica del dispositivo de reproducción es ACC, como en un televisor, por favor, cámbiela a PCM.

Modo de entrada Bluetooth

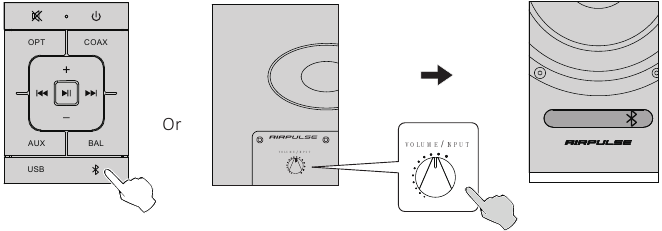

1. Pulse el botón " " en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para seleccionar el modo de entrada Bluetooth, el indicador LED en el altavoz activo mostrará " ".

2. Configure su dispositivo Bluetooth para buscar y conectarse a "AIRPULSE A300"; el código PIN para la conexión es "0000" si es necesario.
   Las operaciones pueden ser diferentes entre los diferentes dispositivos, por favor, consulte las instrucciones de funcionamiento adjuntas a los dispositivos.

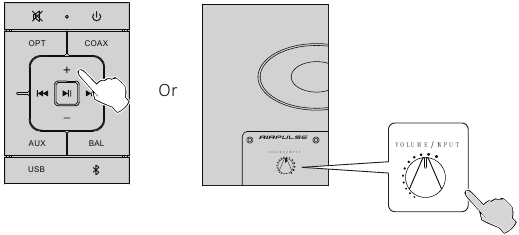

3. Reproduzca música en el dispositivo Bluetooth conectado, pulse el botón "+/-" en el mando a distancia o pulse el botón "VOLUME / INPUT" (VOLUMEN / ENTRADA) en el panel trasero del altavoz activo para ajustar el volumen al nivel deseado.

4. En el modo Bluetooth, pulse el botón " " en el mando a distancia puede saltar a la pista anterior/siguiente, y pulse el botón " " para pausar/reproducir canciones.

* La distancia efectiva de conexión Bluetooth es de 10 metros.
* El Bluetooth del A300 solo se puede buscar y conectar en la entrada Bluetooth. La conexión Bluetooth existente se desconectará una vez que el altavoz se cambie a otras entradas de audio. Cuando se cambia a la entrada Bluetooth, el altavoz intentará conectarse al dispositivo Bluetooth conectado la última vez.
* Para desconectar el Bluetooth, mantenga pulsado el botón " " en el mando a distancia durante más de 2 segundos.
* Para disfrutar de todas las funciones de Bluetooth, asegúrese de que su dispositivo de audio tiene perfiles A2DP y AVRCP.
* Cuando se conecta a este producto, la conectividad y las funciones de Bluetooth pueden ser diferentes entre los diferentes dispositivos Bluetooth, dependiendo de la configuración del software de los dispositivos Bluetooth.

Especificaciones/declaración

AVISO: Debido a la necesidad de mejoras técnicas y actualizaciones del sistema, la información contenida en este documento puede cambiar de vez en cuando sin previo aviso.

Resolución de problemas

Si desea obtener más información sobre AIRPULSE, visite nuestro sitio web en www.airpulseaudio.com

Instrucciones de seguridad importantes

Lea atentamente el siguiente contenido antes de encender su equipo y siga las instrucciones que se indican a continuación.
Conserve esta información para futuras consultas.

1. Lea atentamente las instrucciones. Guárdelo en un lugar seguro para futuras consultas
2. Preste atención a todas las advertencias.
3. Siga todas las instrucciones.
4. No instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor.
5. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe suministrado no encaja en su toma de corriente, consulte a un electricista para que sustituya la toma obsoleta.
6. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y el punto por donde sale del altavoz.
7. Utilice únicamente los accesorios/complementos especificados por el fabricante.
8. Desenchufe este altavoz durante las tormentas eléctricas o cuando no se utilice durante largos periodos de tiempo.
9. Antes de conectar los altavoces a la fuente de alimentación, apague el interruptor de alimentación y asegúrese de que el volumen esté al nivel mínimo.
10. No coloque el cable de alimentación ni el cable de señal cerca de fuentes de calor (como calentadores eléctricos y radiadores). No deje los cables donde puedan pisarse o comprimirse fácilmente.
11. Utilice tomas de corriente que permitan extraer fácilmente el cable de alimentación. Cuando los altavoces no se utilicen durante un período de tiempo prolongado, apague el interruptor de alimentación y desconecte el enchufe de alimentación.
12. Para evitar daños por truenos y relámpagos, apague el interruptor de alimentación y desconecte el altavoz de la fuente de alimentación durante una tormenta.
13. No arrastre el cable de alimentación cuando lo desconecte de la toma de corriente. Sujete firmemente el cable de alimentación por la parte superior para desenchufarlo de la toma de corriente.
14. Utilice los altavoces solo dentro de las especificaciones de voltaje. El uso de los altavoces con un voltaje superior a las especificaciones es peligroso y puede causar daños en el equipo, daños por incendio o lesiones corporales.
15. Estos altavoces no incluyen ninguna pieza de autoservicio. No intente abrir el altavoz para desinstalar ninguna pieza ni realizar ningún tipo de modificación. Si se producen problemas durante el uso, póngase en contacto únicamente con técnicos profesionales para su reparación.
16. Consulte la sección de solución de problemas en el manual del propietario para conocer los errores de funcionamiento comunes y determinar posibles fallos de funcionamiento.
17.
    No coloque los altavoces en lugares donde puedan ser golpeados fácilmente por objetos que caigan o que goteen y salpiquen líquido. No coloque fuego encendido (como una vela) encima del altavoz, ya que esto puede provocar un peligro de incendio. No coloque ningún recipiente de líquido encima del altavoz, ya que esto puede caer sobre los altavoces y causar una descarga eléctrica y daños al altavoz.
18. Coloque los altavoces en una posición estable para que no se caigan fácilmente y causen daños y lesiones.
19. Coloque los altavoces en una posición bien ventilada y seca, lejos de la luz solar directa, fuentes de calor, vibraciones, polvo, humedad o condiciones extremadamente frías. Para un rendimiento óptimo, deje al menos 20 cm de espacio alrededor del altavoz.
20. No utilice el altavoz al volumen máximo durante un período de tiempo prolongado, ya que esto puede causar daños en su audición.
21. Antes de mover los altavoces, apague primero el interruptor de alimentación y desconecte la fuente de alimentación.
22. Cuando se produzcan los siguientes síntomas, apague el interruptor de alimentación y desconecte la fuente de alimentación:
    • El cable de alimentación o el enchufe están desgastados o dañados.
    • Se detecta un olor o humo anormal.
    • Pequeños objetos que caen dentro del altavoz.
    • Interrupción repentina durante la reproducción de música.

Consulte a un técnico de reparación profesional para que diagnostique y repare el altavoz.

23. No utilice disolventes químicos para limpiar la superficie del altavoz. Para evitar daños en la superficie, utilice únicamente un paño limpio y suave.
24. No utilice los altavoces a una distancia inferior a 22 cm de personas que lleven marcapasos o desfibrilador cardíaco.

1. Utilice solo el mismo tipo de batería para reemplazar la batería en el control remoto.
2. Nunca desmonte, golpee ni comprima la batería dentro del control remoto; ni la arroje al fuego.
3.
   Deje de usar el control remoto si tiene la apariencia de estar abultado, con fugas, decolorado o cualquier otro síntoma anormal. El uso incorrecto de la batería puede causar una explosión o una fuga que provoque quemaduras u otras lesiones corporales. Deseche la batería de acuerdo con la legislación local.

La música excesivamente alta puede provocar la pérdida de audición. Mantenga el volumen en un rango seguro.

Utilícelo solo con el carro, soporte, trípode, soporte o mesa especificados por el fabricante, o vendidos con los altavoces. Cuando se utiliza un carro, tenga cuidado al mover la combinación de carro/altavoces para evitar lesiones por vuelco.

Advertencia de alimentación:

1. Coloque el producto cerca de la toma de corriente para facilitar su uso.
2. Antes de usarlo, asegúrese de que el voltaje de funcionamiento sea el mismo que el de su fuente de alimentación local. El voltaje de funcionamiento correcto se puede encontrar en la placa del producto.
3. Por motivos de seguridad, desenchufe el producto durante las tormentas eléctricas o cuando no se utilice durante períodos de tiempo prolongados.
4. En condiciones normales, la fuente de alimentación puede calentarse. Mantenga una buena ventilación en el área y tenga precaución.
5. Etiquetas de advertencia de seguridad en la carcasa o en la parte inferior del producto o adaptador de corriente.

Este símbolo tiene como objetivo alertar al usuario de la presencia de voltaje peligroso no aislado dentro de la carcasa del producto que puede ser de magnitud suficiente para constituir un riesgo de descarga eléctrica para las personas.

Este símbolo tiene como objetivo advertir al usuario que no desmonte la carcasa del producto y que no hay ninguna pieza reemplazable por el usuario en el interior. Lleve el producto a un centro de servicio autorizado para su reparación.

Este símbolo indica que el producto es solo para uso en interiores.

La unidad es de construcción de Clase l y debe conectarse a una toma de corriente con una conexión a tierra protectora. Cuando el enchufe de red se utiliza como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente operable.

Para productos inalámbricos:

1. Los productos inalámbricos pueden generar radiofrecuencias de onda corta e interferir con el uso normal de otros dispositivos electrónicos o equipos médicos.
2. Apague el producto cuando no esté permitido. No utilice el producto en instalaciones médicas, en aviones, en gasolineras, cerca de puertas automáticas, sistemas automáticos de alarma contra incendios u otros dispositivos automatizados.
3. No utilice el producto cerca de un marcapasos dentro de un rango de 20 cm. Las ondas de radio pueden afectar el funcionamiento normal del marcapasos u otros dispositivos médicos.

Dongguan Platinum Audio Systems Co., LTD
No. 2 East Industry Road, Songshan Lake National High-tech
Industrial Development Zone, Dongguan 523808 China
www.airpulseaudio.com

Referencias

• A300 - Airpulse
• USB Audio Driver Support | XMOS
• Home - Airpulse

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de AIRPULSE A300

Idiomas disponibles
