Manual de Sonoff ZBMINI-L
- 1 Introducción del producto
- 2 Instrucciones sobre el estado del indicador LED
- 3 Características
- 4 Apagar
- 5 Instrucciones de cableado
- 6 Instrucciones de funcionamiento
- 7 Más App y Hub recomendados
- 8 Especificaciones
- 9 Restablecimiento de fábrica
- 10 Asistente de voz compatible
- 11 Referencias
- 12 Descargar el manual
- 13 En otros idiomas

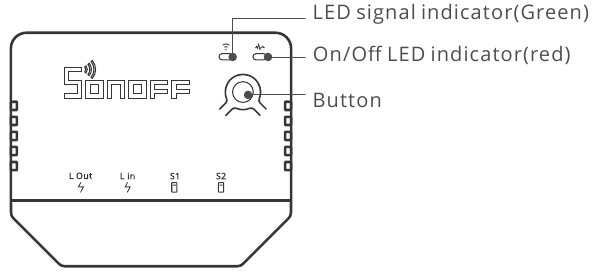

Introducción del producto
El peso del dispositivo es inferior a 1 kg. Se recomienda una altura de instalación inferior a 2 m.
Instrucciones sobre el estado del indicador LED
| Estado del indicador LED | Instrucciones de estado |
| El indicador LED verde parpadea lentamente | Modo de emparejamiento |
| El indicador LED verde permanece encendido | El dispositivo está en línea |
| El indicador LED verde parpadea rápidamente | Conexión de red anormal El ZBMINI-L y el router se conectan normalmente, pero el router y el hub están desconectados |
| El indicador LED verde parpadea lentamente | Conexión de red anormal Parpadeo lento en estado de no emparejamiento: el ZBMINI-L y el dispositivo principal están desconectados |
| Indicador LED rojo encendido/apagado | Dispositivo encendido/apagado |

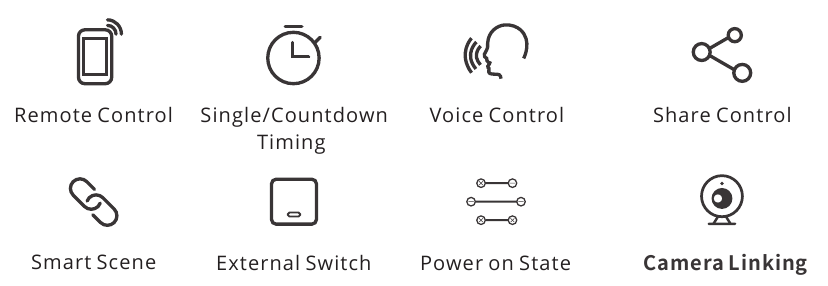

Características
El interruptor inteligente SONOFF Zigbee 3.0 (sin neutro requerido) le permite controlar de forma remota, programar el encendido/apagado y configurar escenas inteligentes para activar otros dispositivos, etc. conectando el hub Zigbee.
Las funciones anteriores están determinadas por el hub ZigBee conectado.
Apagar
Por favor, instale y mantenga el dispositivo por un electricista profesional. Para evitar el riesgo de descarga eléctrica, no opere ninguna conexión ni entre en contacto con el conector del terminal mientras el dispositivo esté encendido.

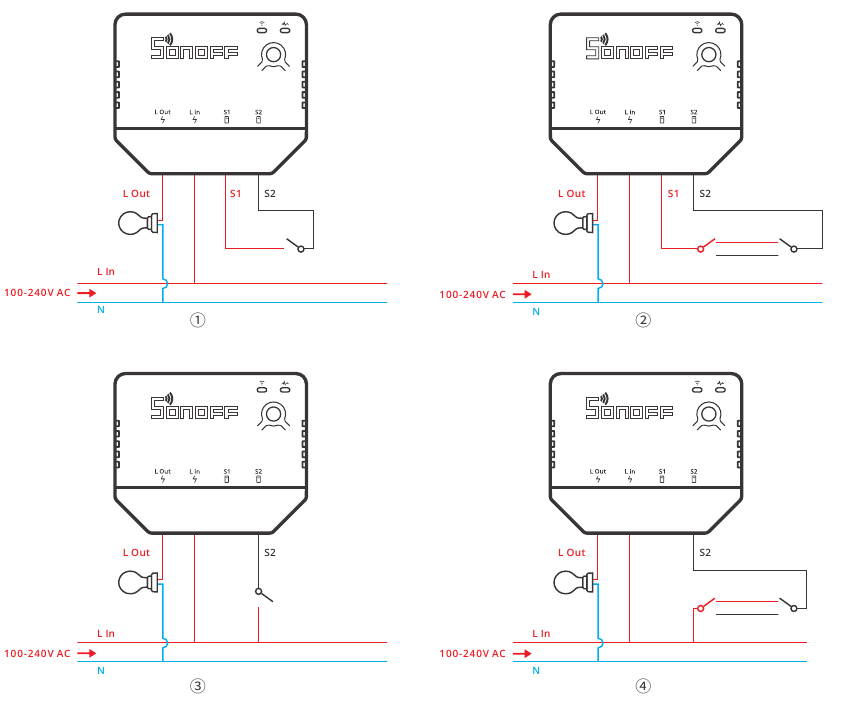

Instrucciones de cableado
Para los métodos de cableado
anteriores, asegúrese de que el cableado y la alimentación del terminal L sean correctos, de lo contrario, el dispositivo funcionará de forma anormal.
Los interruptores compatibles son el interruptor basculante y el botón pulsador, y el valor predeterminado de fábrica es compatible con el interruptor basculante.
Método para cambiar el tipo de interruptor: Pulse brevemente el botón 3 veces, a continuación, el indicador LED rojo parpadeará rápidamente 3 veces para indicar que el modo de interruptor se ha cambiado correctamente.
Asegúrese de que todos los cables estén conectados correctamente.
Instrucciones de funcionamiento
Emparejar con la App eWeLink
- Descargue la App eWeLink
![]()
![www.apple.com]()
![play.google.com]()
Android™ & iOS
![]()
- Emparejar el SONOFF ZB Bridge con su cuenta eWeLink
- Encender
Después de encender, el dispositivo entrará en el modo de emparejamiento por defecto durante el primer uso y el indicador de señal LED Zigbee "parpadeará lentamente".
![advertencia]()
El dispositivo saldrá del modo de emparejamiento si no se empareja en 3 minutos. Si desea volver a entrar, pulse prolongadamente el botón del dispositivo durante 5 segundos hasta que el indicador de señal Zigbee "parpadee lentamente" y, a continuación, suelte.
![]()
- Añadir ZBMINI-L al ZB Bridge

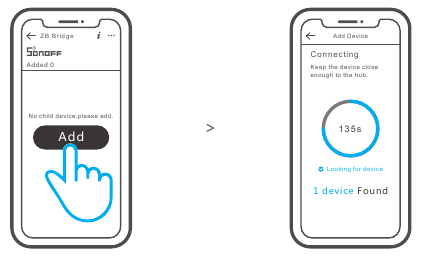

Abra la App eWeLink, pulse el icono "Add" (Añadir) en la interfaz del ZB Bridge y, a continuación, espere a buscar y añadir los subdispositivos.
![advertencia]()
Si la adición falla, acerque el subdispositivo al Bridge e inténtelo de nuevo.
![Emparejar con la App eWeLink]( "Sonoff - ZBMINI-L - Emparejar con la App eWeLink")
Emparejar con Amazon Echo
- Descargue la última App de Amazon Alexa y emparejarla con Amazon Echo con hub Zigbee incorporado.
- Encienda el ZBMINI-L, entonces por defecto entrará en el modo de emparejamiento y el indicador de señal LED Zigbee "parpadeará lentamente".
![]()
- Pídale al Alexa Echo que descubra los dispositivos automáticamente diciendo "Alexa, descubre mis dispositivos".
El dispositivo saldrá del modo de emparejamiento si no se empareja en 3 minutos. Si desea volver a entrar, pulse prolongadamente el botón del dispositivo durante 5 segundos hasta que el indicador de señal Zigbee "parpadee lentamente" y, a continuación, suelte.
Si la adición falla, acerque el subdispositivo al Bridge e inténtelo de nuevo.
Más App y Hub recomendados
SmartThings
Además de SONOFF ZB Bridge, este dispositivo también es compatible con: el hub Samsung SmartThings.
Instrucciones para añadir la pasarela:
- Consulte el manual de usuario de la pasarela para descargar la APP correspondiente y emparejarla.
- Configure el ZBMINI-L en el modo de emparejamiento
- Añada el ZBMINI-L según la indicación de la APP. Por favor, seleccione eWeLink o SONOFF al añadir.
Si la adición falla, acerque el subdispositivo al Bridge e inténtelo de nuevo.
Especificaciones
| Modelo | ZBMINI-L |
| Entrada | 100-240VAC50/60Hz6AMax |
| Salida | 100-240VAC50/60Hz6AMax |
| Carga máxima | Carga resistiva: 1380W Max @230V, 720W Max @120V LED: 300W Max @230V, 150W Max @120V |
| Distancia de comunicación | Hasta 50 m (entorno vacío) |
| Conexión inalámbrica | Zigbee3.0 |
| Temperatura de trabajo | -10~40℃ |
| Material de la carcasa | PCV0 |
| Tamaño del producto | 54x45x24mm |
| Certificación | TUV/CE/FCC/UKCA/RoHS |
No se admite el uso con otras cargas inductivas, como ventiladores.
Restablecimiento de fábrica
Devuelva el dispositivo a su configuración de fábrica de cualquiera de las siguientes maneras (el dispositivo entrará en el modo de emparejamiento automáticamente después del restablecimiento)
- Pulse 10 veces consecutivas el interruptor externo conectado, entonces el dispositivo se encenderá y apagará 3 veces automáticamente para indicar que la configuración se ha realizado correctamente.
- Mantenga pulsado el dispositivo durante 5 segundos.
- Elimine el subdispositivo en la App eWeLink
Asistente de voz compatible
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Sonoff ZBMINI-L
