Manual de Sonoff MINIR4M

Introducción

MINI Extreme es un conmutador inteligente Wi-Fi extremadamente compacto que se puede instalar en la caja de montaje, transformando su conmutador normal en un conmutador inteligente. Es compatible con el protocolo Matter, lo que permite que funcione perfectamente con otros dispositivos inteligentes de diferentes marcas para crear un sistema de automatización del hogar personalizado.

• Control por voz
• Interruptor externo
• Programación del temporizador
• Actualización OTA
• Compatible con Matter
• Estado de encendido
• Control LAN
• Modo de avance lento
• Control de grupo
• Escena inteligente

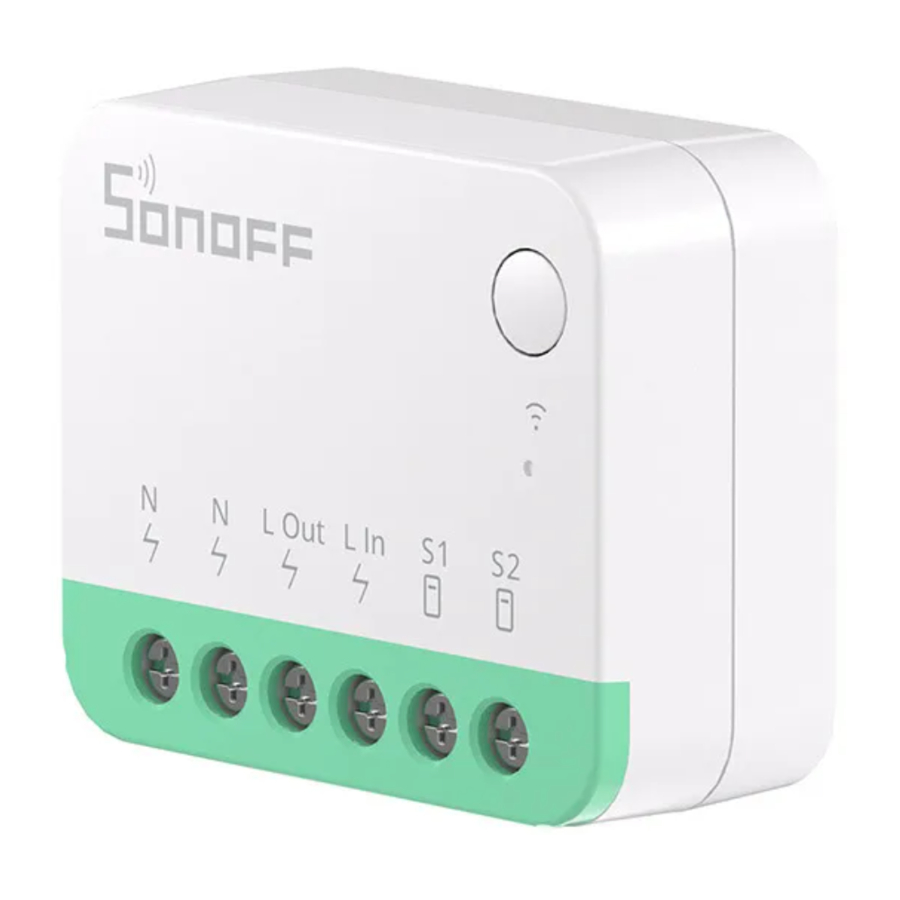

Piezas y características

1. Botón
   Pulsar una vez: Cambia el estado de encendido/apagado de los contactos del relé
   Mantener pulsado durante 5 segundos: El dispositivo entra en el modo de emparejamiento.
2. Indicador LED de Wi-Fi (azul)

   Modo eWeLink
   • Encendido fijo: El dispositivo está en línea.
   • Parpadea dos veces: LAN
   • Parpadea una vez: Sin conexión
   • Parpadea dos veces corto y una largo: El dispositivo está en modo de emparejamiento.
   • Parpadea tres veces: Modo de disparo cambiado correctamente

     Modo Matter
   • Encendido fijo: El dispositivo está en línea.
   • Parpadea una vez: Sin conexión
   • Parpadea dos veces corto y una largo: El dispositivo está en modo de emparejamiento.
   • Parpadea tres veces: Modo de disparo cambiado correctamente; Identificar
3. Puertos de cableado

Ecosistema compatible con Matter

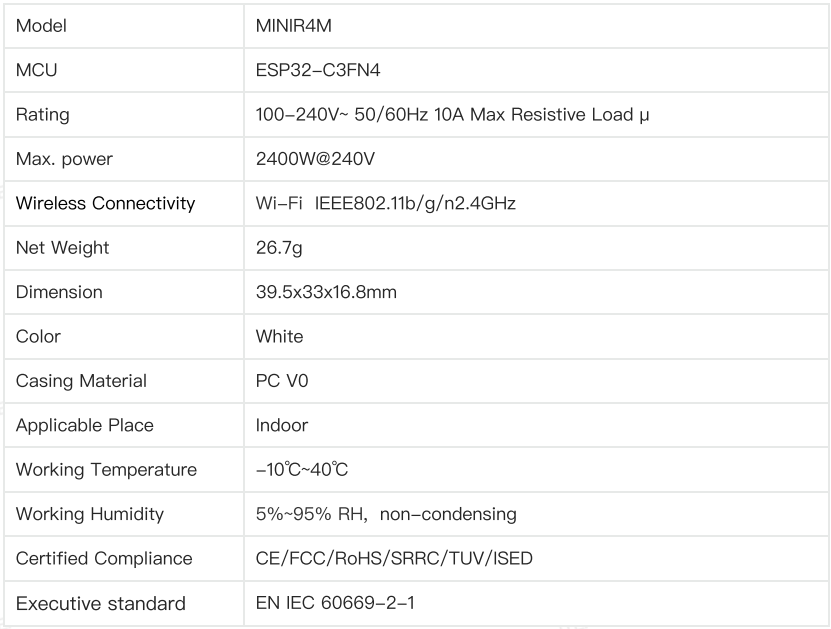

Especificación

Instalación

Apagar

*Por favor, haga que un electricista profesional instale y mantenga el dispositivo. Para evitar el riesgo de descarga eléctrica, no opere ninguna conexión ni toque el conector del terminal mientras el dispositivo esté encendido.

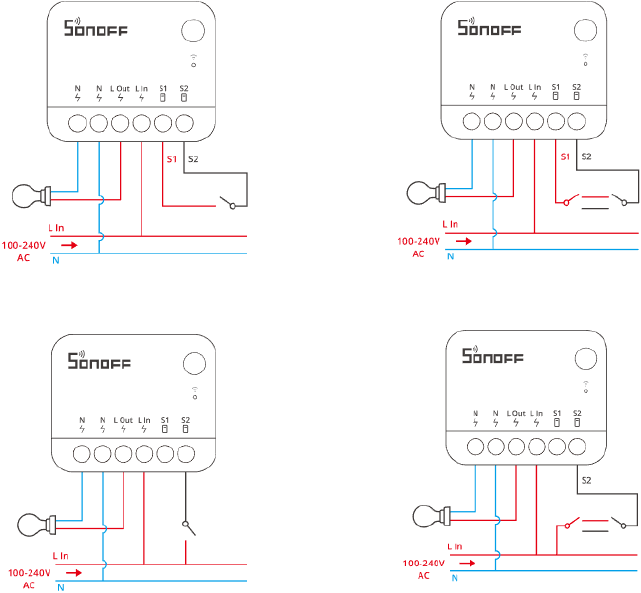

Instrucciones de cableado

Para garantizar la seguridad de su instalación eléctrica, es esencial que se haya instalado un interruptor automático en miniatura (MCB) o un interruptor automático operado por corriente residual (RCBO) con una clasificación eléctrica de 10 A antes del MINIR4M.

• No importa si S1 y S2 están conectados o inactivos al interruptor externo, este dispositivo puede controlarse mediante automatización o la aplicación.
• Está prohibido conectar los terminales S1 y S2 al cable neutro o de tierra, para evitar dañar el equipo y causar peligro.
• Asegúrese de que todos los cables estén conectados correctamente.

Encender

Después de encender, el dispositivo entrará en el modo de emparejamiento por defecto durante el primer uso, y el indicador de red parpadeará en un ciclo de dos cortos y uno largo.

*El dispositivo saldrá del modo de emparejamiento si no se ha emparejado en 10 minutos. Si desea volver a entrar en este modo, mantenga pulsado el botón durante 5 segundos hasta que el indicador de red parpadee en un ciclo de dos cortos y uno largo y, a continuación, suelte.

Añadir dispositivo

Método 1: Emparejamiento Matter

Abra una aplicación compatible con Matter (por ejemplo, la aplicación Alexa, la aplicación Google Home o la aplicación Apple Home, etc.) para escanear el código QR de Matter en la guía rápida o en el propio dispositivo para añadir el dispositivo.

Método 2: Emparejamiento de la aplicación eWeLink

1. Descargue la aplicación "eWeLink"
   Por favor, descargue la aplicación "eWeLink"

   de Google Play Store

   o Apple App Store

2. Añadir dispositivo

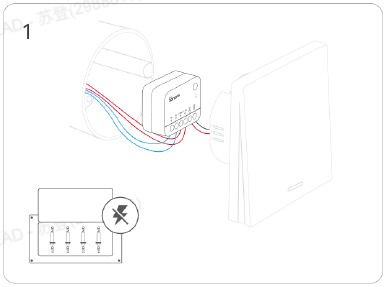

   1. Por favor, siga las instrucciones de cableado para conectar los cables (asegúrese de que la alimentación está desconectada de antemano y consulte a un electricista si es necesario)

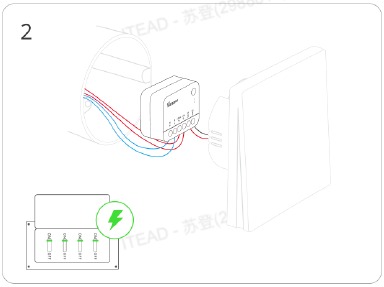

   2. Encienda el dispositivo

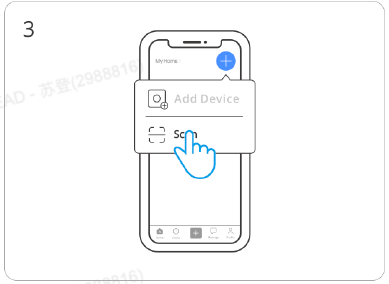

   3. Entre en "Scan QR code" (Escanear código QR)

   4. Escanee el código QR de Matter en el cuerpo del dispositivo o en la página posterior de la guía de inicio rápido.

   5. Mantenga pulsado el botón durante 5 segundos

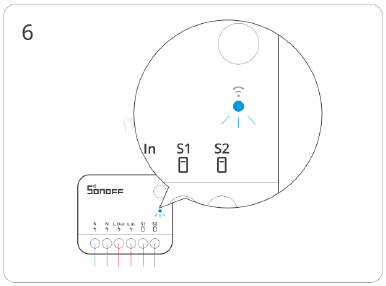

   6. Compruebe el estado del indicador LED de Wi-Fi (dos parpadeos cortos y uno largo)

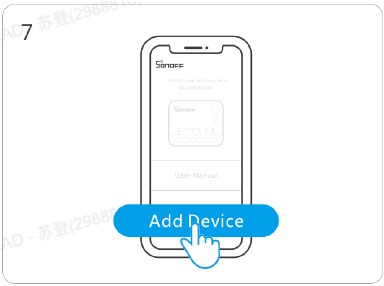

   7. Seleccione "Add Device" (Añadir dispositivo)

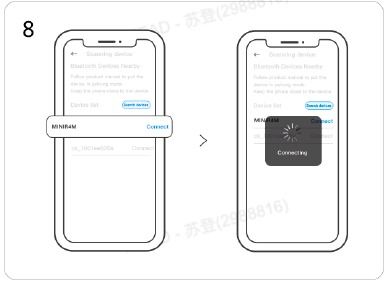

   8. Busque el dispositivo y empiece a conectarse

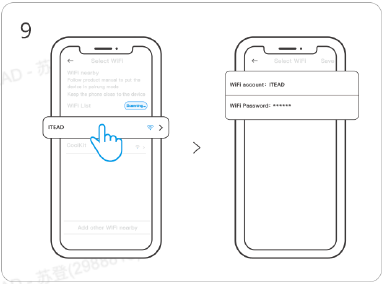

   9. Seleccione la red "Wi-Fi" e introduzca la contraseña.

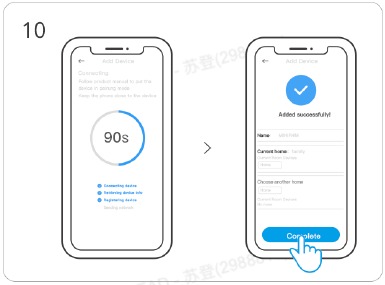

   10. Dispositivo "Added completely" (Añadido completamente).


Sitio web: sonoff.tech
