Manual del HMD Crest Max

Introducción

Siga esta guía para sustituir la batería de su smartphone HMD Crest Max.

Por su seguridad, encienda su teléfono y deje que la batería se descargue por debajo del 25% antes de comenzar este procedimiento. Esto reduce el riesgo de incendio si la batería se daña accidentalmente durante la reparación. Si su batería parece hinchada, tome precauciones adicionales.

No reutilice la batería después de haberla retirado. Sustitúyala por una batería nueva

Herramientas necesarias

1 × Herramienta de expulsión de la tarjeta SIM
1 × Púa de apertura
1 × Pinzas
1 × Destornillador de cruz
1 × Spudger

Para volver a montar su dispositivo, siga estas instrucciones en orden inverso.

Pasos para el desmontaje

Paso 1: Extraer la bandeja de la tarjeta SIM

• Apague su dispositivo y retire todos los cables conectados

• Tome la herramienta de apertura de la SIM y empuje la herramienta de apertura en el orificio de la bandeja de la SIM en el lado superior izquierdo del dispositivo hasta que la bandeja de la SIM salga

• Retire la bandeja de la tarjeta SIM


Paso 2: Separar la cubierta trasera

• Inserte la herramienta de apertura debajo del borde pequeño en la ranura de la bandeja de la tarjeta SIM

• Deslice la herramienta de apertura a lo largo del lateral

• Continúe deslizando la herramienta de apertura alrededor de la esquina hasta el lado inferior


Paso 3: Continuar deslizando

• Continúe deslizando la herramienta de apertura a lo largo del lado inferior

• Deslice la herramienta de apertura a lo largo del otro lado del teléfono

• Continúe deslizando la herramienta de apertura a lo largo del otro lado del teléfono y a través del lado superior


Paso 4: Abrir la cubierta trasera

• Una vez alcanzado todo el contorno, compruebe cuidadosamente que la cubierta trasera esté liberada por todos los lados

• Voltee la cubierta trasera con cuidado

• Tenga cuidado de no forzar ni rasgar el cable del lector de huellas dactilares conectado durante este procedimiento


Paso 5: Retirar el cable del lector de huellas dactilares

• Tome nota de la ubicación y posición reales del cable del lector de huellas dactilares para su posterior montaje

• Utilice las pinzas para levantar el lector de huellas dactilares de la cubierta trasera

• Retire el lector de huellas dactilares

• Ahora puede retirar la cubierta trasera del dispositivo

Paso 6: Retirar los tornillos

• Con el destornillador, retire los 8 tornillos visibles

• Después de retirar los 3 tornillos inferiores, retire la placa de metal levantando su borde derecho

• Retire la etiqueta vulnerable y retire el tornillo de debajo


Paso 7: Levantar la cubierta de la placa base

• Inserte la herramienta de apertura debajo del borde derecho de la cubierta de la placa base y levántela con cuidado

• Levante la cubierta de la placa base

• Ponga la cubierta de la placa base a un lado

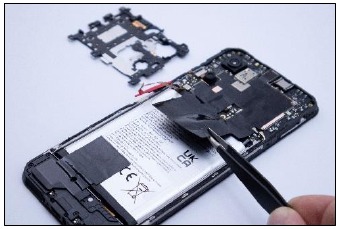

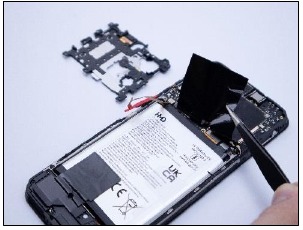

Paso 8: Doblar la lámina negra

• Con los dedos, una herramienta de apertura (spudger) o unas pinzas, doble la lámina negra en la parte superior de la batería

• Tenga cuidado de no perforar la batería con herramientas afiladas, ya que una batería perforada o arrugada puede tener fugas de productos químicos peligrosos o provocar un incendio


Paso 9: Desconectar la batería de la placa base

• Sujete la lámina negra y, con un spudger, desconecte el cable flexible de la batería de la placa base

• Tenga cuidado de no perforar la batería con herramientas afiladas, ya que una batería perforada o arrugada puede tener fugas de productos químicos peligrosos o provocar un incendio

• Desconecte el cable de la batería


Paso 10: Doblar las láminas

• Con los dedos, un spudger o unas pinzas, doble la lámina negra en la parte inferior de la batería

• Con los dedos, un spudger o unas pinzas, doble la lámina de revestimiento de la batería en el lateral de la batería

• Tenga cuidado de no perforar la batería con herramientas afiladas, ya que una batería perforada o arrugada puede tener fugas de productos químicos peligrosos o provocar un incendio

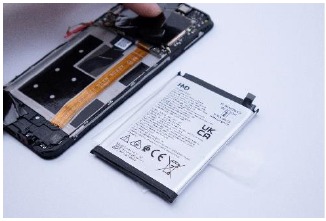

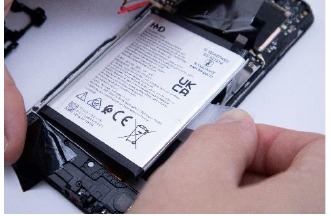

Paso 11: Sacar la batería del teléfono

• Con una mano sujete el teléfono con firmeza y, con la otra, levante lenta y constantemente la lengüeta central para separar el adhesivo que sujeta la batería por debajo

• Guarde la batería retirada por separado y deséchela según la normativa local
