Manual de MOZA CRP

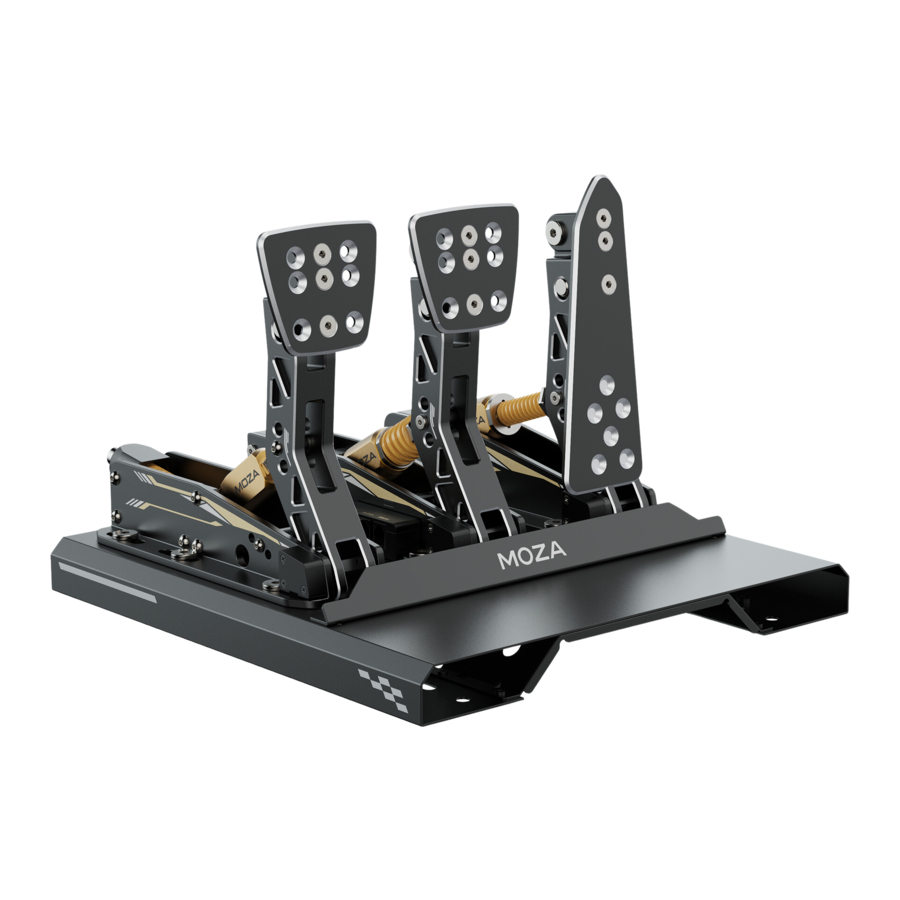

Descripción del producto

• Aleación de aluminio CNC.
• Sensor de célula de carga de 100 kg/220 lb.
• Embrague de tres etapas.
• Acelerador tipo órgano.
• Resistencia, ángulo y recorrido ajustables.
• Ajuste por pilotos experimentados.

Instalación de los pedales CRP

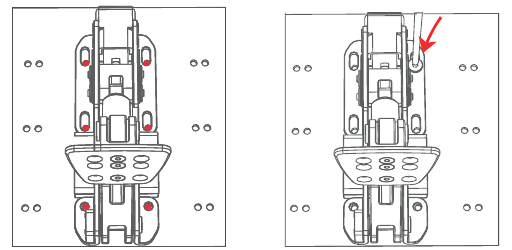

1. Instale los pedales en la placa inferior y ajuste la posición. Instale los tornillos y las arandelas para cada pedal. Para garantizar la estabilidad de uso, se recomienda instalar los 6 tornillos para cada pedal.

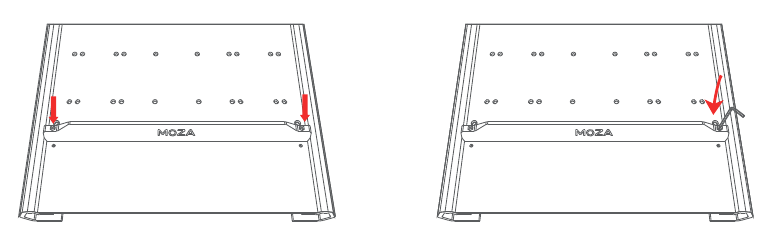

2. Monte el deflector horizontalmente, alinee ambos extremos y luego apriete y asegúrelo a la base con los tornillos M4.


3. Inserte la interfaz de la línea del acelerador en la interfaz del acelerador que se encuentra en el control módulo en la parte inferior del freno. Conecte la línea del embrague a la interfaz del embrague en el módulo de control, conecte el extremo tipo B en codo de la línea USB a la interfaz USB en el módulo de control y conecte el otro extremo a la PC.

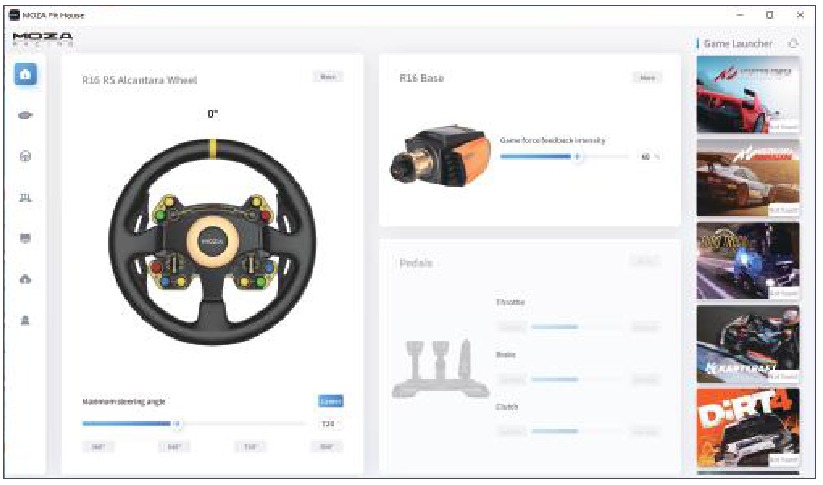

4. El estado de funcionamiento del pedal CRP se puede ver en MOZA Pit House. (si el dispositivo está todavía en gris o no hay respuesta después de pisarlo, desenchufe la interfaz USB en el extremo de la PC, cierre el pit house, vuelva a conectar la interfaz USB y vuelva a abrir MOZA Pit House)
5. El inicio, el final y el recorrido del pedal se pueden configurar en MOZA Pit House.

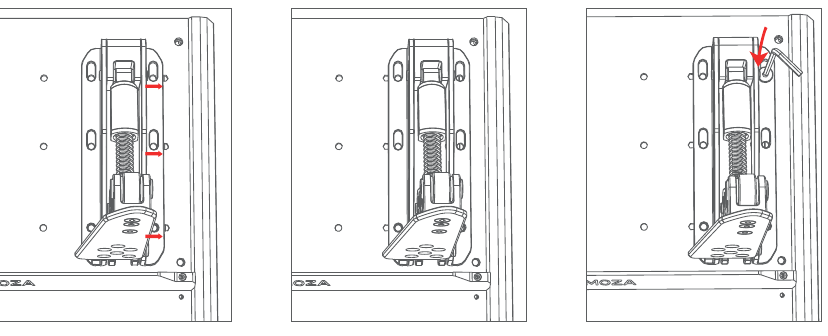

Ajuste del espacio entre pedales

Ajuste el pedal hacia adelante o hacia atrás. Utilice los tornillos incluidos para asegurar el pedal una vez que haya encontrado la posición correcta.

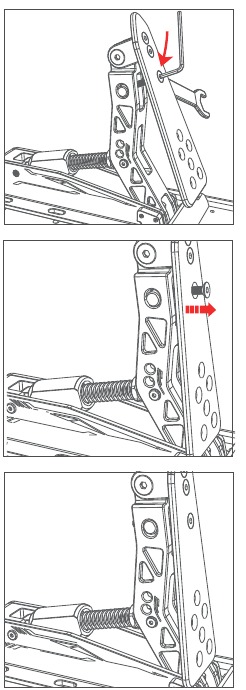

Ajuste del ángulo de la superficie del pedal

Utilice un destornillador hexagonal en sentido antihorario para aflojar el tornillo en la cara del pedal. Use su mano para girar la tuerca para cambiar el ángulo del pedal. Para fijar la posición del pedal, simplemente asegure el tornillo en la cara del pedal. Los métodos de ajuste del pedal para el acelerador, el freno y el embrague son los mismos.

Ajuste de la fuerza y el recorrido del acelerador

Gire la tuerca de ajuste para cambiar el recorrido del acelerador
Gire la tuerca de ajuste en la parte superior del resorte con la mano. Mover hacia abajo acortará el recorrido del acelerador. En consecuencia, la fuerza inicial del acelerador aumentará y la fuerza final permanecerá sin cambios.

Ajuste de la fuerza de frenado

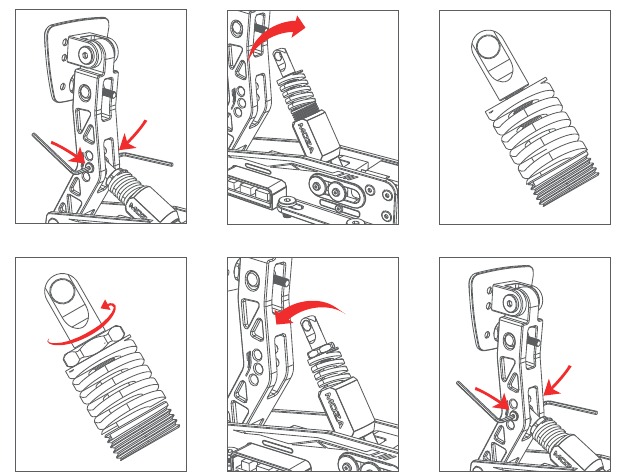

1. Cambie el resorte para ajustar la fuerza de frenado
   Afloje el tornillo con la llave M5, saque el tornillo y el eje del pasador, gire en sentido antihorario y saque el conjunto del resorte. Gire la tuerca plana en sentido antihorario y retire el conjunto del resorte. Para empujar el resorte y el eje, presione el resorte. Luego, gire la tuerca plana en el sentido de las agujas del reloj para desenroscar. Cambie el resorte diferente, vuelva a atornillar las tapas. El manguito del resorte debe estar al ras con el orificio de montaje, inserte el pasador y apriete el tornillo.

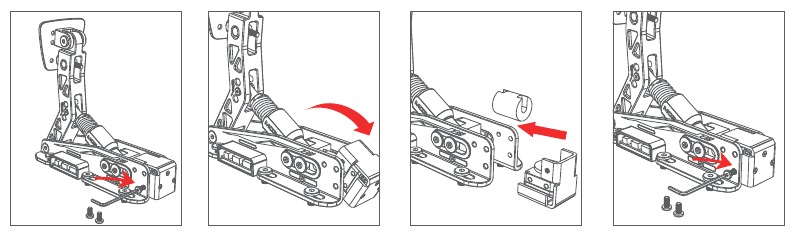

2. Reemplace el bloque de amortiguación y cambie la fuerza de frenado
   Retire los dos tornillos del costado con la llave M5. Gire la placa de cubierta decorativa hacia abajo, saque la placa de fijación del sensor de presión, saque la almohadilla de goma, reemplace la almohadilla de goma correspondiente. Luego vuelva a montar.


3. Ajuste la posición de montaje del freno para cambiar la fuerza de frenado.

Ajuste del embrague

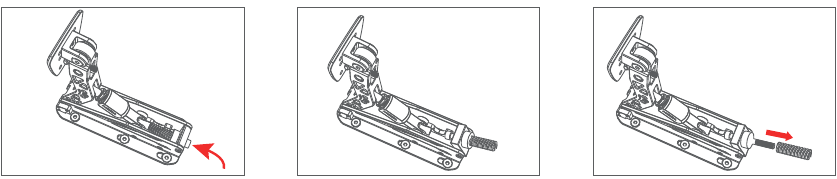

1. Reemplace el resorte del extremo trasero y cambie la curva de fuerza de separación.
   Gire el perno para sacar el resorte. Reemplace el resorte correspondiente. Para probar, presione la superficie del pedal con la mano.


2. Ajuste la posición de montaje del embrague para cambiar la fuerza del embrague

Tabla de comparación de la fuerza del bloque de amortiguación de resorte y goma

Para obtener más información y videos de enseñanza, visite el sitio web oficial (MOZARACING.COM)
