Manual de Moza SRP

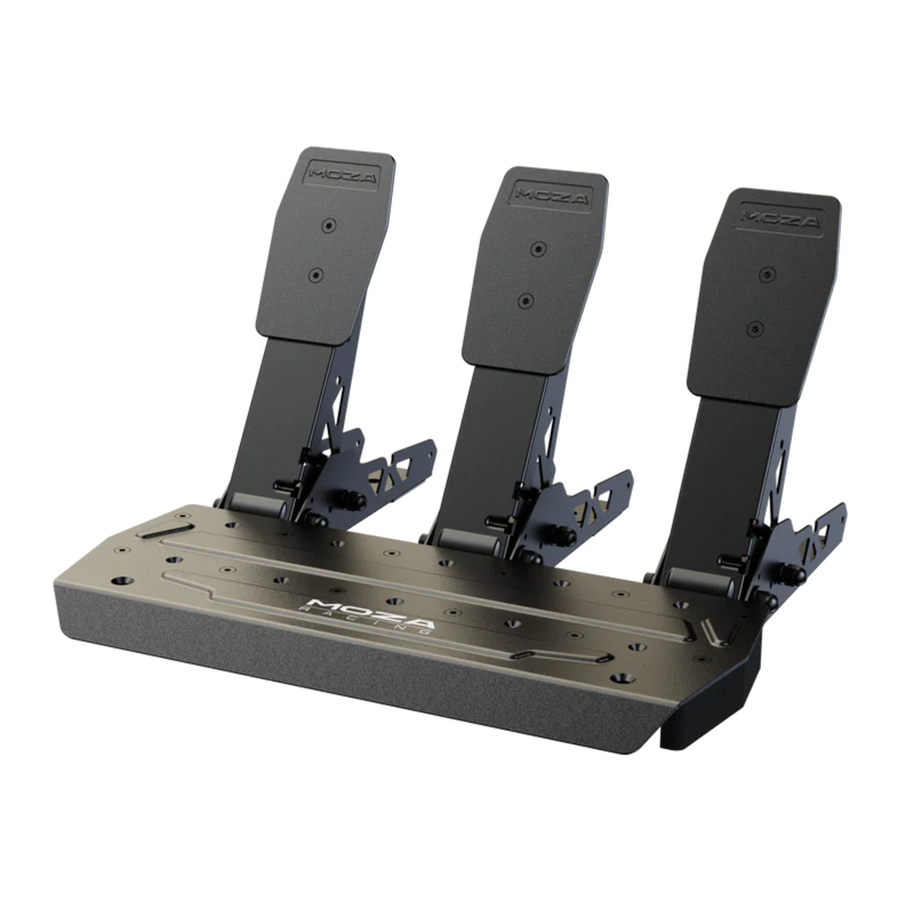

Descripción del producto
- Fabricado con acero de alta resistencia
- Sensor de presión de alta precisión de hasta 75 KG
- Sensor de ángulo de alta precisión de 16 bits
- Algoritmo de fusión de sensor de presión de frenado y sensor de ángulo
- Muelle de freno y bloque de amortiguación combinados
- Espaciado de pedales ajustable
- Diseño de pedal desmontable
- Compatible con suelo y cabina profesional
- Soportes de ajuste de software de recorrido del pedal
Instalación del pedal
- Coloque los pedales en el reposapiés, utilice una llave hexagonal de 2,5 mm para fijar los tornillos M4*10 al reposapiés. Se recomienda apretar los 4 tornillos de cada pedal para garantizar la estabilidad.

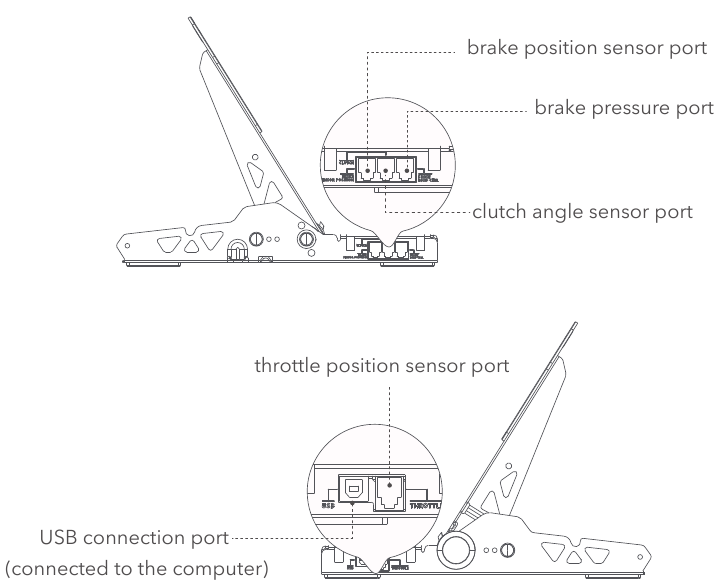

- Conecte los cables a los puertos correspondientes (el cable de conexión del ángulo del embrague el sensor debe pasar por el centro de la base del freno, de lo contrario, puede presionar el mazo de cables después de instalar el pedal) y utilice el cable debajo de la base del pedal para sujetar el mazo de cables para evitar que el mazo de cables se desgaste o se enrede durante la conducción intensa.
![Instalación del pedal]( "Moza - SRP - Instalación del pedal")

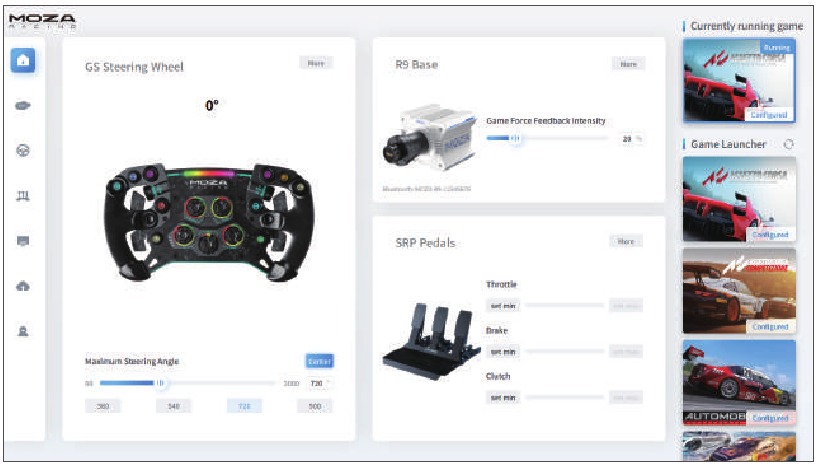

- Verá el estado del pedal SRP en Pit House una vez que los cables estén conectados y el cable USB esté conectado a la computadora. (Si permanece en gris o no responde, desenchufe el puerto USB de la PC, apague MOZA Pit House, vuelva a conectar el puerto USB y encienda MOZA Pit House)
- Puede verificar el estado de funcionamiento del pedal, restablecer el punto de inicio del pedal, el final punto y recorrido del pedal en MOZA Pit House.
![]()

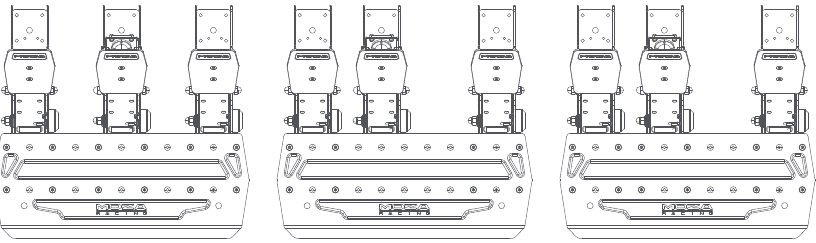

Cómo ajustar el espaciado de los pedales
Mueva hacia la izquierda y hacia la derecha para ajustar el espacio entre los pedales y los orificios de la base, seleccione el orificio del tornillo y luego apriete el tornillo. (El acelerador, el freno y el embrague se ajustan de la misma manera)

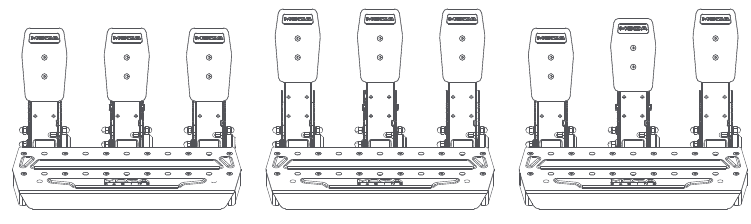

Instrucciones para ajustar la altura del tablero del pedal
Utilice una llave hexagonal de 2,5 mm para girar los tornillos en la superficie del tablero del pedal en sentido antihorario y utilice una llave de boca de 7 mm para quitar las tuercas en la parte posterior y los tornillos en el tablero, mueva el tablero hacia arriba y hacia abajo para ajustar la altura del tablero según sus necesidades y luego sujete las tuercas y los tornillos a la superficie del tablero. (El acelerador, el freno y el embrague se ajustan de la misma manera)
Detalles del embalaje
- Pedal SRP
- Kit de herramientas:
Cabeza avellanada con cabeza hueca M4*10 x12
Tornillo de cabeza hueca hexagonal M8*12 x3
Tornillos de cabeza hueca M6*20 x2
Llave hexagonal de 2,5 mm x1
Llave de boca de 7 mm x1
Llave hexagonal de 5 mm x1 - Cable USB tipo A a tipo B
Parámetros del producto
Material: acero de alta resistencia
Color: negro
Método de detección de frenado: algoritmo de fusión de sensor de presión y sensor de ángulo
Rango máximo del sensor de presión: 75kg
Resolución del sensor de ángulo: 16 bits
Estructura de freno: resorte + bloque de amortiguación
Método de detección del acelerador: sensor de ángulo
Método de detección de embrague: sensor de ángulo
Espaciado de pedales: ajustable
Altura de la superficie del pedal: ajustable
Puerto de conexión del pedal: USB
Ajuste del software de recorrido del pedal: sí
Función inversa del recorrido del pedal: sí
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
