Manual de NexiGo D10

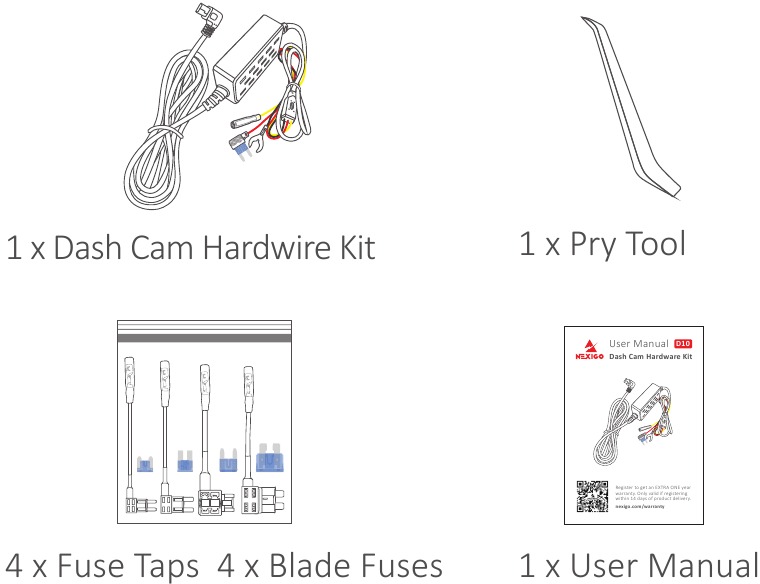

¿Qué hay en la caja?

Descripción general del producto

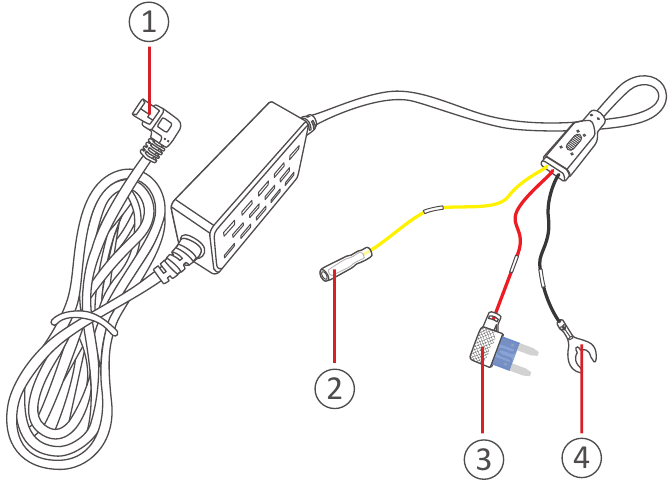

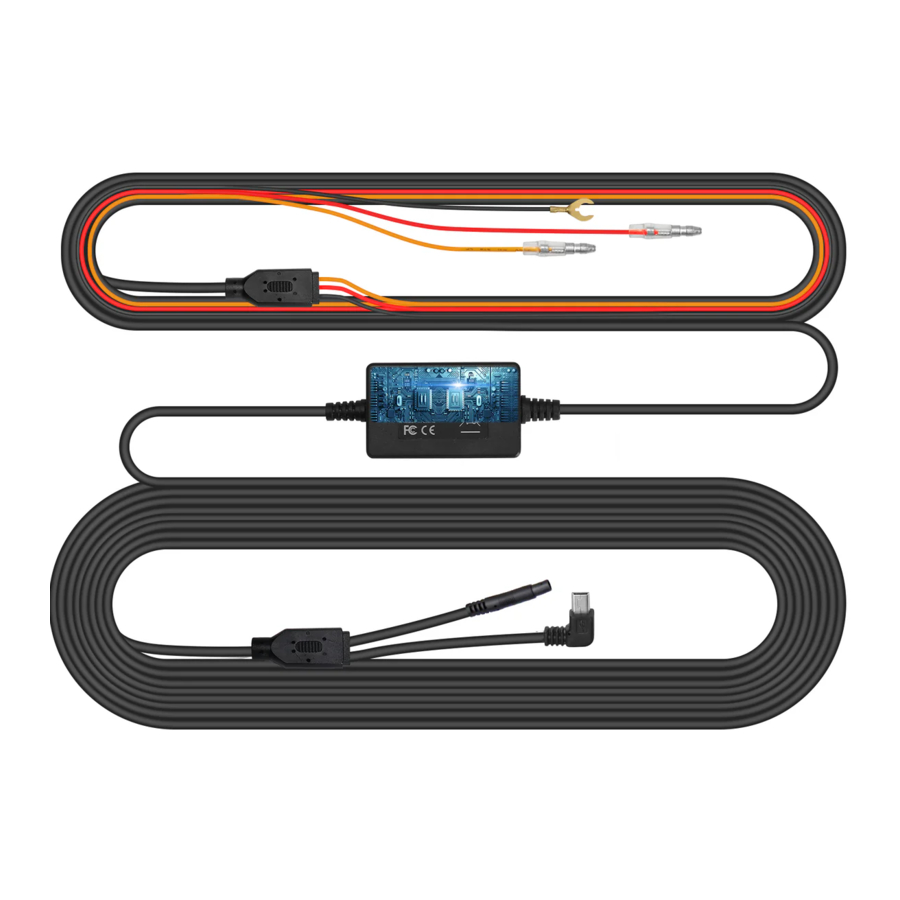

Kit de cableado de la cámara de salpicadero

1. Conector de alimentación
   Se conecta a la cámara de salpicadero para la alimentación
2. Cable amarillo
   Se conecta a la ranura del fusible constante
3. Cable rojo
   Se conecta a la ranura del fusible ACC
4. Cable negro
   Se conecta al tornillo/perno de tierra metálico de la caja de fusibles

Cuchillas de fusible

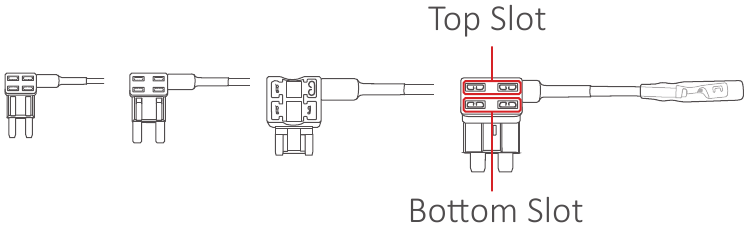

Tomas de fusible

Nota:
El tamaño de la cuchilla del fusible y el tipo de toma de fusible varían según el vehículo. Consulte su caja de fusibles para saber qué tipo de cuchilla de fusible y toma de fusible necesita su vehículo.

Especificaciones

Conector: Mini USB
Voltaje de entrada: 12V-24V
Voltaje/corriente de salida: DC 5V/3A (máx.)
Temperatura de trabajo: -40°F-140°F
Longitud del cable: 11.48 (3.5M)

Instalación

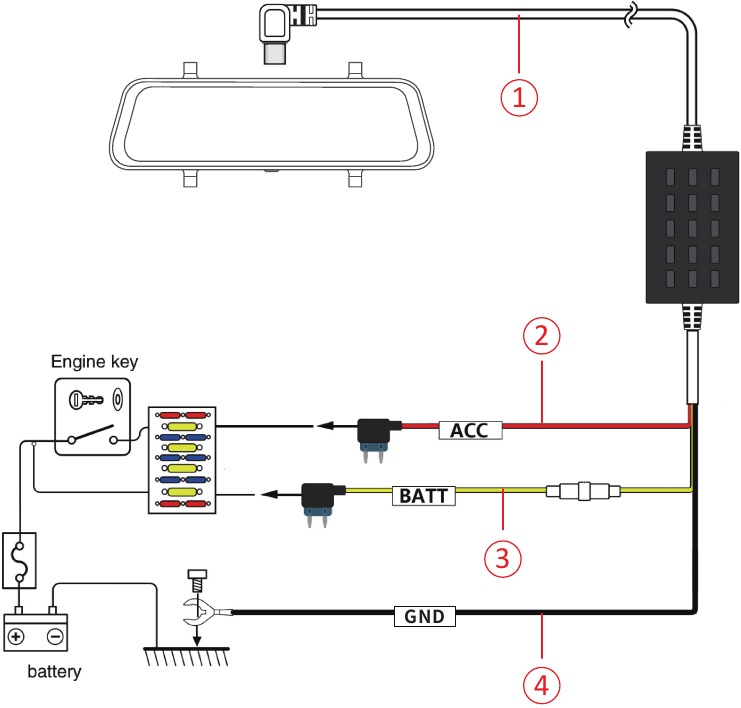

Vista rápida de la conexión

1. Se conecta a la cámara de salpicadero para la alimentación
2. Se conecta a la ranura del fusible ACC
3. Se conecta a la ranura del fusible constante
4. Se conecta al tornillo/perno de tierra metálico de la caja de fusibles

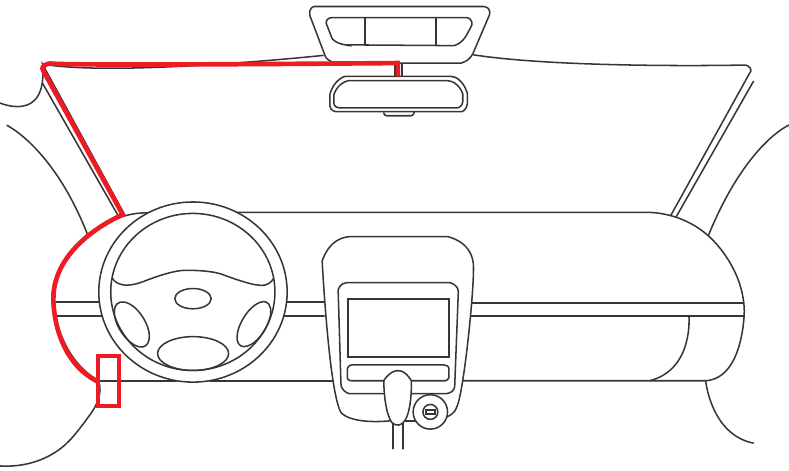

1. Utilice la herramienta de palanca para retirar los bordes de los paneles decorativos del vehículo y exponer el cableado que hay debajo. Pase el cable de alimentación por la parte superior del parabrisas delantero y baje por el pilar estructural hasta la caja de fusibles del vehículo. Asegúrese de que esto no interfiera con su visión de conducción y no impida su capacidad de operar su vehículo de forma segura. Consulte la siguiente figura para obtener ayuda.
   Nota:
   Ocasionalmente, las cajas de fusibles pueden estar ubicadas en diferentes áreas, como debajo del capó. También puede buscar debajo del tablero debajo del volante. La mayoría de las cajas de fusibles están claramente marcadas con la palabra "FUSES" (FUSIBLES).

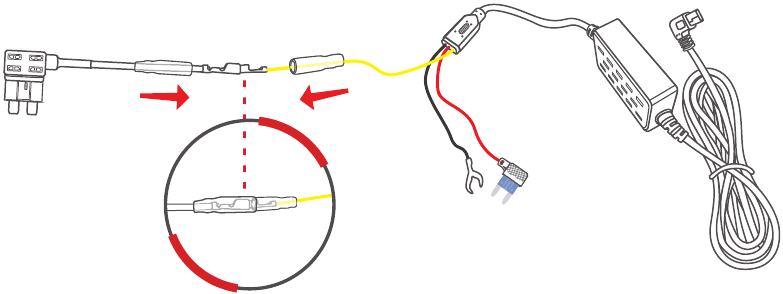

2. Conecte el cable amarillo del kit de cableado con un tipo de tomas de fusible que requiera su vehículo.


Consejos:
Cómo seleccionar una cinta de fusibles que requiera el vehículo: Si la cuchilla de fusible extraída de la caja de fusibles se puede insertar en la cinta de fusibles proporcionada, entonces es la cinta de fusibles correcta.

Nota:
Asegúrese de que el tubo de silicona transparente se utiliza para fijar las dos conexiones juntas y evitar que los cables entren en contacto con cualquier superficie metálica.

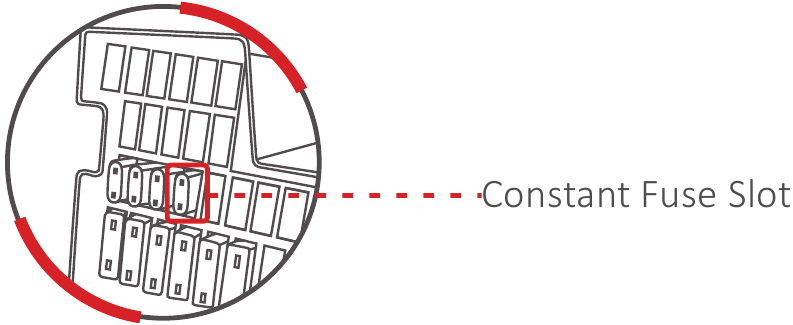

3. Localice la caja de fusibles del vehículo y encuentre la ranura del fusible constante en ella. La ranura del fusible constante siempre tiene alimentación incluso cuando el vehículo está apagado.

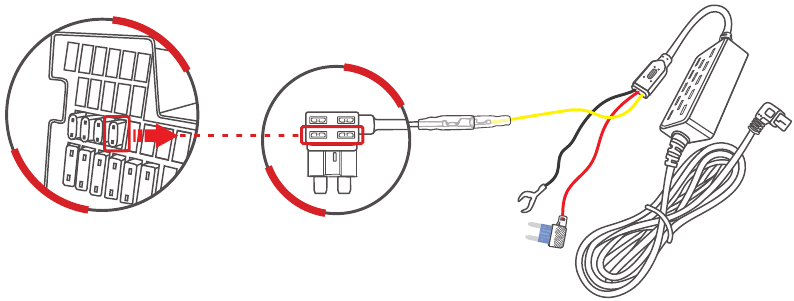

4. Retire la cuchilla de fusible original en la ranura del fusible constante e instálela en la ranura del brazo de la toma de fusible del cable amarillo.

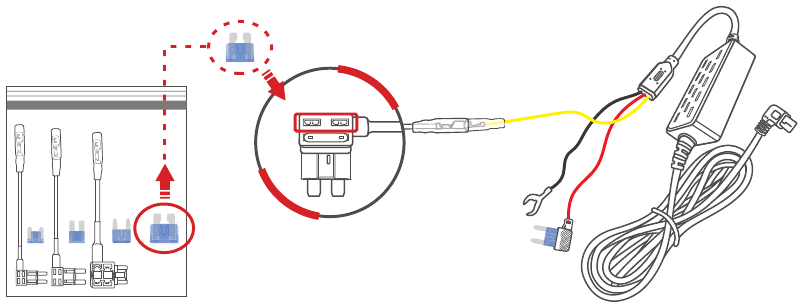

5. Inserte la cuchilla de fusible del mismo tamaño proporcionada en la ranura superior de la toma de fusible del cable amarillo.

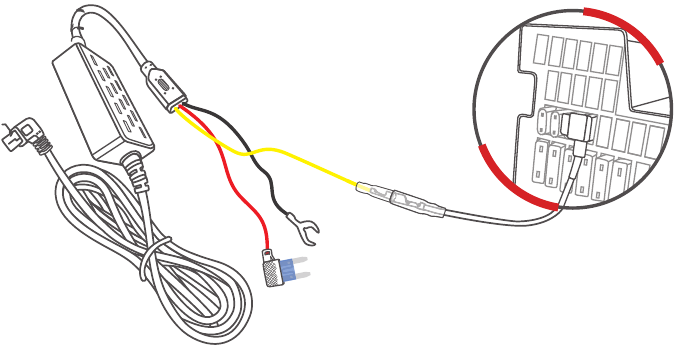

6. Conecte la toma de fusible del cable amarillo a la ranura del fusible constante de su vehículo.

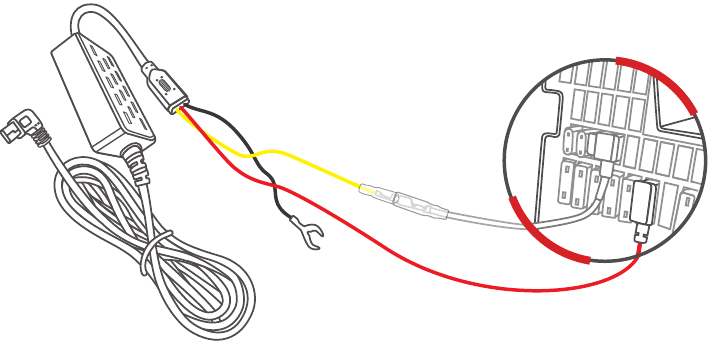

7. Retire la cinta de fusible original en la ranura del fusible ACC e inserte la toma de fusible del cable rojo en la ranura del fusible ACC.

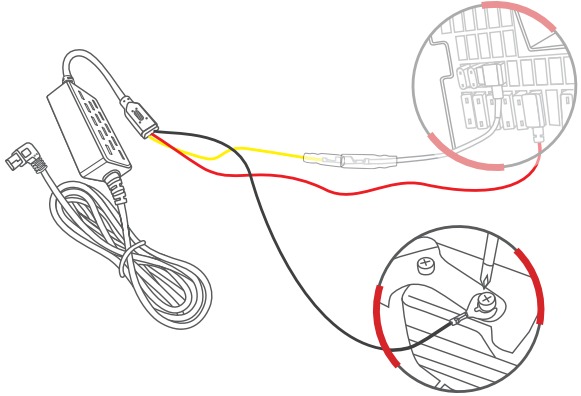

8. Crime el cable negro y atorníllelo a cualquier tornillo/perno de metal sin recubrimiento en su vehículo al cable de tierra.

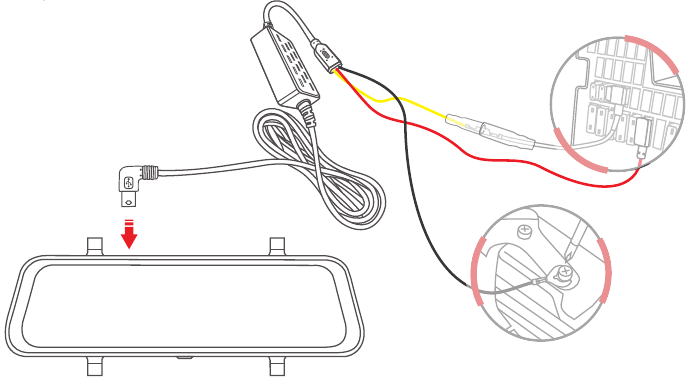

9. Conecte el conector de alimentación del kit de cableado a su cámara de salpicadero para suministrarle alimentación.


Notas de seguridad

Antes de utilizar este producto, asegúrese de leer todo el manual para una correcta instalación y un uso adecuado.

• La instalación puede requerir asistencia profesional. Si no se siente cómodo completando alguno de los pasos enumerados, póngase en contacto con un profesional local para obtener ayuda.
• Asegúrese de que el encendido está apagado antes de instalar el hardware.

Información de contacto

Fabricante: Nexight INC
Sitio web: www.nexigo.com
Correo electrónico: cs@nexigo.com
Teléfono: +1(458) 215-6088
Dirección: 11075 SW 11th St, Beaverton, OR, 97005, US

Si tiene algún problema, póngase en contacto con nosotros en cs@nexigo.com en cualquier momento para obtener más ayuda. Asegúrese de registrar su compra en nexigo.com/warranty dentro de los 14 días siguientes a la fecha de entrega para ampliar la cobertura de su garantía a DOS años!

Regístrese para obtener UN año de garantía ADICIONAL. Sólo es válido si se registra dentro de los 14 días siguientes a la entrega del producto.
nexigo.com/warranty
