Manual de Fermax DUOX

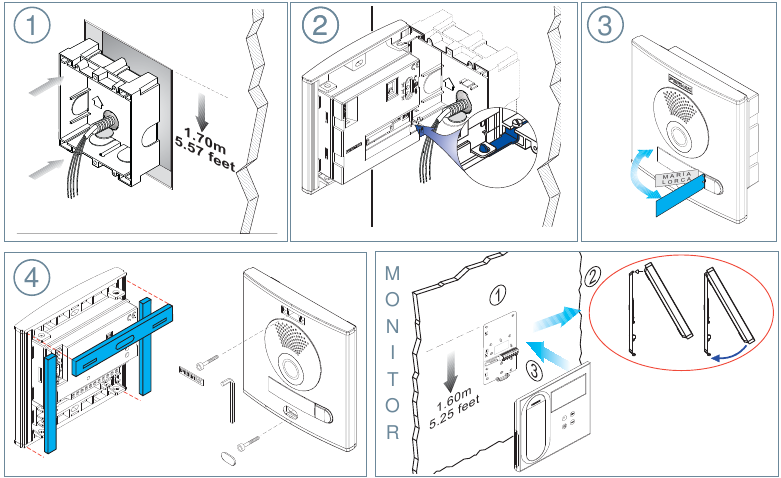

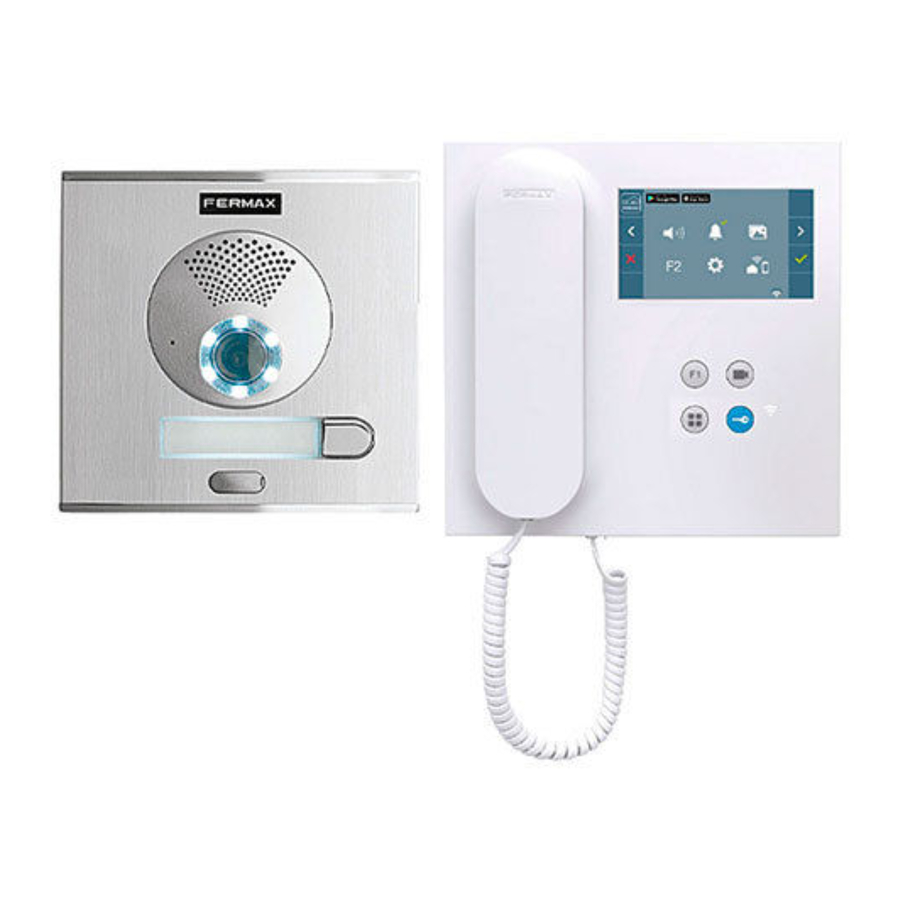

INSTALACIÓN DE LA PLACA DE CALLE Y EL MONITOR
CONFIGURACIÓN
MONITOR
El monitor suministrado en el kit viene PREPROGRAMADO de fábrica.
Si el kit tiene 2 líneas, ambos monitores, están PREPROGRAMADOS.
BOTONES DE CONTROL
 | Menú digital para ajustes y configuración de parámetros internos. (Cuando el monitor ya ha sido programado) |
 | Durante la conversación, pulse para abrir la puerta. En espera, llama a la unidad de guardia (si corresponde). |
 | Función auxiliar (póngase en contacto con su instalador). |
 | En espera, pulse y muestra la opción de inicio automático con diferentes paneles. Al pulsar secuencialmente Panel 0, Panel 1, Panel General (dependiendo de los paneles disponibles). |

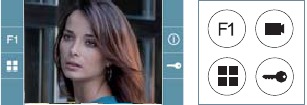

El monitor VEO incorpora un menú OSD que se gestiona a través de los botones del monitor para acceder a las funciones de usuario y programación de los terminales.
Los iconos que se muestran se gestionan con los botones correspondientes situados en el monitor.
AJUSTES
AJUSTES DEL MONITOR

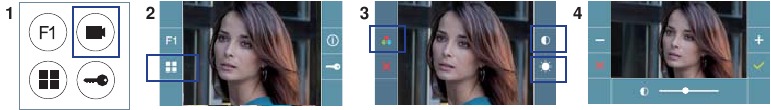

Ajustes de VIDEO
Con una imagen en el monitor, pulsando el botón (o al recibir una llamada sin descolgar), pulse la tecla
para mostrar los ajustes de vídeo.
Seleccione la opción de ajustes y aumente o disminuya con
y
.

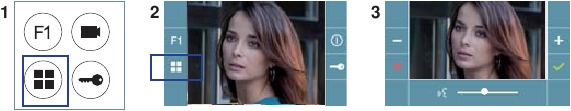

Ajustes de AUDIO
Mientras el canal de audio está abierto, pulse el botón
y aparecerá una pantalla de menú para este ajuste.
Aumente o disminuya con y , hasta obtener la regulación deseada.
Aviso: Tiempo máximo de conversación: 90 segundos.

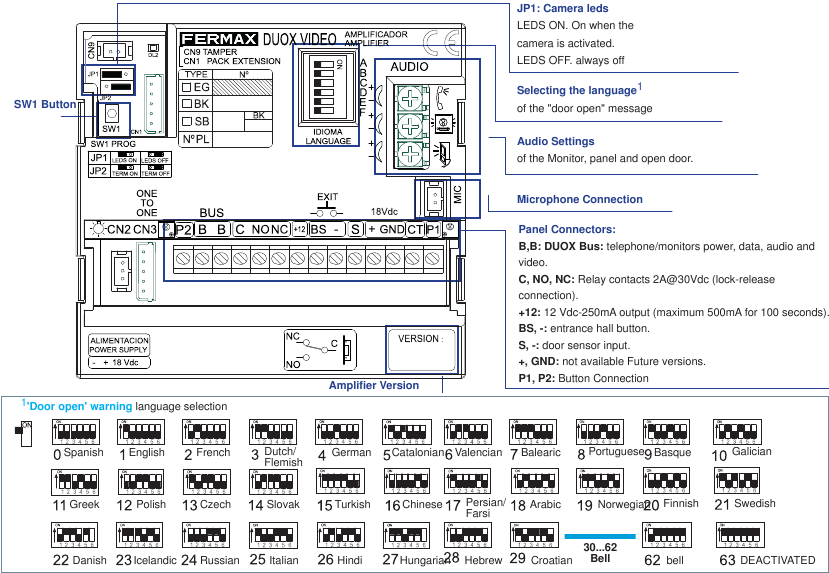

AJUSTES DEL PANEL
PANELES DE CODIFICACIÓN
Siempre que haya más de un panel, debe programar el número de paneles.
Para más detalles, consulte el manual del panel cityline cod. 97758 en www.fermax.es).
ENFOQUE DE LA CÁMARA/TIEMPO DE ACTIVACIÓN DE LA APERTURA DE LA CERRADURA
Para ajustar la imagen de la cámara o ajustar el tiempo de activación de la apertura de la cerradura, consulte la configuración asistida por voz en los paneles de botones cod. 97765. Instrucciones incluidas con este equipo.
CARACTERÍSTICAS TÉCNICAS
| CARACTERÍSTICAS TÉCNICAS DEL PANEL | ||
| Fuente de alimentación | 18 Vdc | |
| Consumo en espera | 240mA | |
| Consumo de audio activo | 560mA | |
| Potencia de audio en la dirección Residencia - Panel de entrada | 2 W | |
| Potencia de audio en la dirección Panel de entrada - Residencia | 0.15 W | |
| Temperatura de funcionamiento | [-25º, +55ºC] / [-13º, 131ºF] | |
| El volumen se puede regular en ambas direcciones. | ||
| Aviso: El tiempo que tarda el amplificador en estar operativo una vez encendido es de unos 60 segundos. Durante la puesta en marcha no se puede utilizar el panel. | ||
| VALORES DEL PANEL | ||
| Tiempo de activación de la apertura de la cerradura | 01...99 seg. (Predeterminado: 03) | |
| Tiempo de activación del botón de salida | 00...99 seg. (Predeterminado: 06) / (desactivado: 00) | |
| Tipo de panel | subbloque/bloque/entrada general. (Predeterminado: bloque) | |
| Número de panel | 0..9 (por defecto: 00) | |
| - Panel MAESTRO: no activo. | ||
| CARACTERÍSTICAS TÉCNICAS DEL MONITOR (Pantalla OSD TFT 4,3") | ||
| Fuente de alimentación | 18 Vdc | |
| Consumo en espera | 25 mA | |
| Consumo de audio + vídeo | 230 mA | |
| Temperatura de funcionamiento | [-5º, +40ºC] / [23º, 104ºF] | |
PLANTA
TABLA DE SECCIONES-DISTANCIAS
| Tabla de sección de distancia - INSTALACIÓN DE KIT DE VÍDEO CON FILTRO (1 Y 2 LÍNEAS) | ||||
| SECCIÓN DE CABLE |  TERMINALES por vivienda sin fuente de alimentación adicional |  Distancia máxima (A) Fuente/Filtro hasta el Panel (Apertura del panel-cerradura) (i) |  Distancia máxima (A) Fuente/Filtro hasta el Panel (SIN apertura de cerradura) |  Distancia máxima (B) Fuente/Filtro hasta el Terminal del Panel más alejado |
| 2 x 1 mm2 | 1 | 50m | 90m | 200m |
| 2/3 | 30m | 70m | 50m | |
| 2 x 0,5 mm2 | 1 | 20m | 60m | 100m |
| 2/3 | 15m | 30m | 25m | |
| 2 x 0,2 mm2 | 1 | 10m | 20m | 45m |
| 2/3 | 5m | 15m | 10m | |
- (i) Para la apertura de cerradura de 12 Vdc y un consumo máximo de 250mA, alimentada por el amplificador.

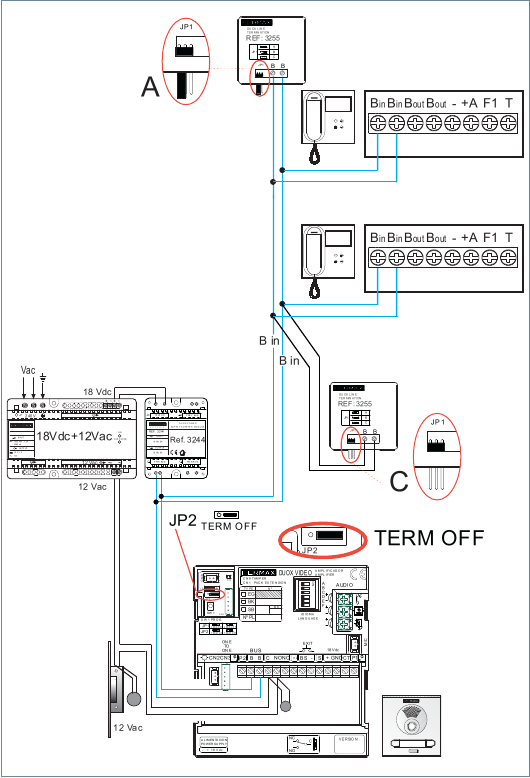

KIT DE DIAGRAMA DE CABLEADO DE 2 LÍNEAS
Aviso: Para un rendimiento óptimo, recomendamos utilizar el mismo tipo de cable en toda la instalación. No duplique los cables.

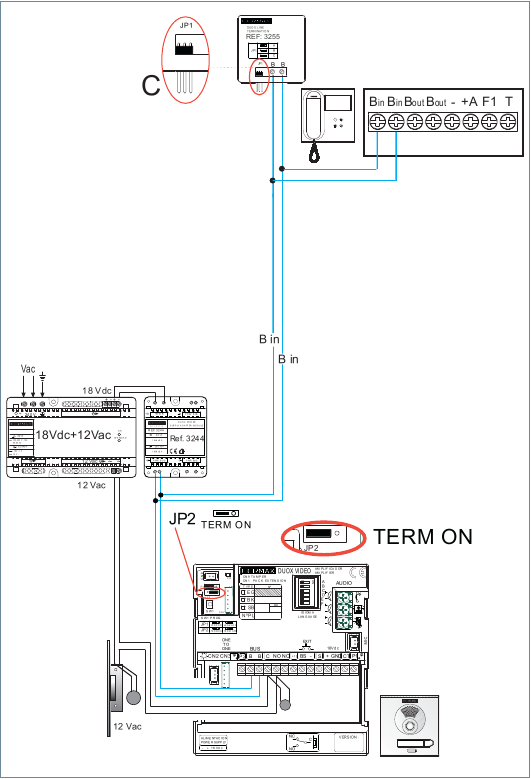

KIT DE DIAGRAMA DE CABLEADO DE 1 LÍNEA
Aviso: Este documento muestra los conceptos básicos para una puesta en marcha rápida.
- Paneles Cityline Video Duox cod. 97758.
- Monitor Duox Veo cod. 97858.
- Guía Duox cod. 970029.
