Manual del INKBIRD ITC-306A

Por favor, guarde este manual correctamente como referencia. También puede escanear el código QR para visitar nuestro sitio web oficial para ver vídeos sobre el uso del producto. Para cualquier problema de uso, no dude en ponerse en contacto con nosotros en support@inkbird.com.

• MANTENER ALEJADO DE LOS NIÑOS
• PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, UTILIZAR SÓLO EN INTERIORES
• RIESGO DE DESCARGA ELÉCTRICA. NO ENCHUFAR A OTROS LADRONES DE CORRIENTE REUBICABLES NI A UN CABLE DE EXTENSIÓN
• UTILIZAR SÓLO EN LUGARES SECOS

Características del producto

• Plug and play, fácil de usar
• Control de relé dual, uno para la salida de control, otro para la protección anormal
• Soporte para lectura en Celsius y Fahrenheit
• Ventana de visualización doble para la visualización simultánea de la temperatura medida y la temperatura de parada del calentamiento
• Sondas de temperatura duales para asegurar la precisión de la temperatura del agua
• Calibración de temperatura
• Alarma de temperatura alta y baja
• Alarma de sonda anormal
• Alarma de tiempo de calentamiento continuo

Parámetros técnicos

• Voltaje: 100~240Vac 50/60Hz
• Corriente: 10A Max
• Potencia: 1200W(120Vac), 2200W(220Vac)
• Tipo de sonda de temperatura:


• Rango de control de temperatura: 0.0C~45.0C/32.0F~113F
• Rango de medición de temperatura: -40.0C~100C/40.0F~212F
• Precisión de visualización de la temperatura: 0.1C/F (<100C1/F), 1C/F (>=100C/F)
• Precisión de la medición de la temperatura:

• Unidad de visualización: Celsius C o Fahrenheit F
• Temperatura ambiente: -20C~40C/-4.0F~104F
• Entorno de almacenamiento:
  Temperatura: 0C~60C/32F~140F;
  Humedad: 20~80%RH (Estado no congelado o de condensación)
• Garantía: Controlador 2 años, sonda 1 año

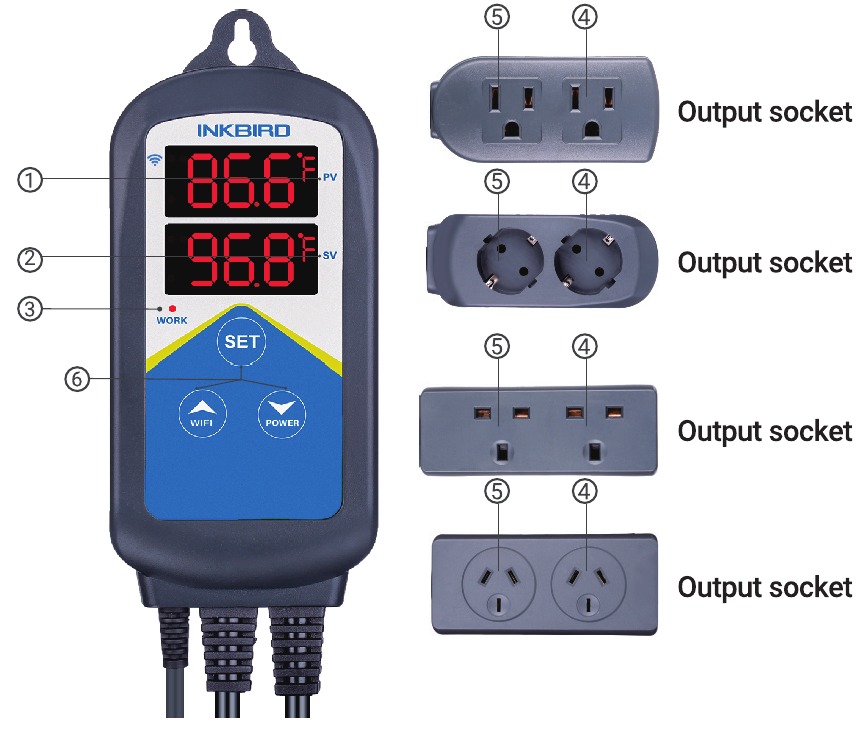

Panel de control

1. PV: en el modo normal, muestra la temperatura actual; en el modo de ajuste, muestra el código del menú
2. SV: en el modo normal, muestra el valor de la temperatura cuando se detiene el calentamiento; en el modo de ajuste, muestra el ajuste del menú.
3. Indicador rojo: ON (encendido): la salida de calor está activada; OFF (apagado): la salida de calor está desactivada.
4. & 5. Toma de salida

6. Botón de ajuste (SET), botón de aumento (), botón de disminución ()

Por favor, consulte la descripción del botón para más detalles.

Configuración de la aplicación INKBIRD

Descarga de la APP

Busque la palabra clave "INKBIRD" en la Appstore o en Google Play, o escanee el siguiente código QR para descargar e instalar la APP.

Escanear el código QR para descargar la APP INKBIRD

Emparejar con su teléfono

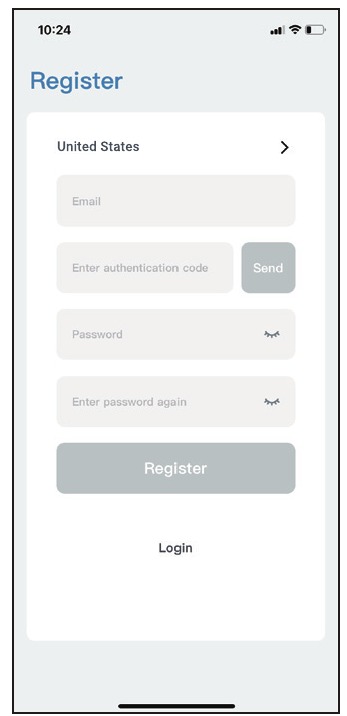

1. Abra la aplicación, le pedirá que se registre o inicie sesión en su cuenta en la APP. Seleccione el país e introduzca su correo electrónico para finalizar el registro. A continuación, pulse el botón "Add Home" (Añadir casa) para crear su casa.

2. Pulse el botón "+" o "add device" (añadir dispositivo) en la página de inicio de la APP para añadir el dispositivo.
3. Si el controlador está en estado de funcionamiento normal, puede mantener pulsado durante 2 segundos para reiniciar el WIFI. Entrará en el estado de configuración de Smartconfig por defecto. Puede pulsar brevemente para cambiar el estado de configuración de Smartconfig y el modo AP. Si cambia el estado del WIFI, tardará unos 5 segundos en mostrar el símbolo y el estado LED correspondientes, debido al procesamiento de datos del módulo WIFI.

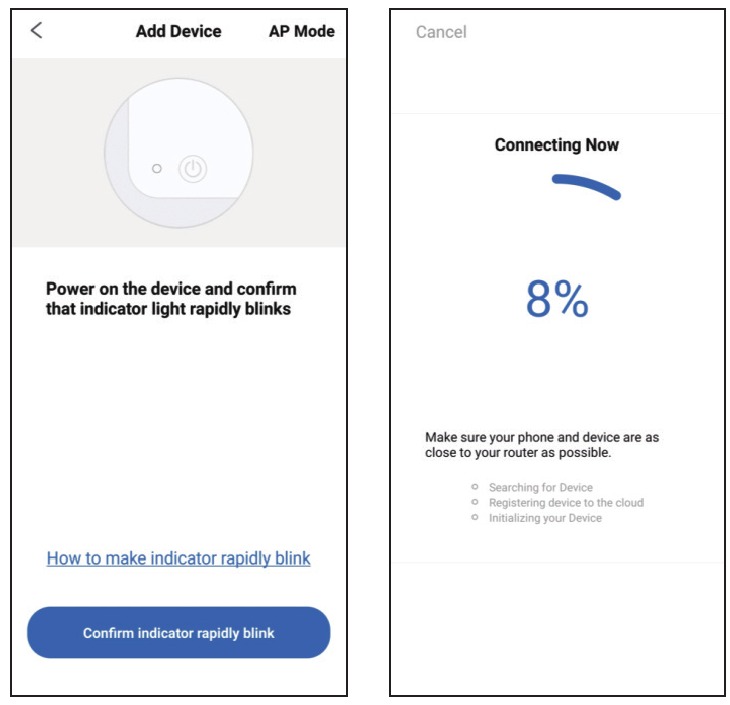

Añadir dispositivo en conexión rápida:

• Enchufe el dispositivo en la toma de corriente y asegúrese de que el dispositivo está en el Smartconfig.
• Estado de configuración (el símbolo LED parpadea, parpadeo a intervalos de 250 ms).
  Haga clic en "Confirm indicator rapidly blink" (Confirmar que el indicador parpadea rápidamente) y, a continuación, seleccione la red Wi-Fi, introduzca la contraseña de Wi-Fi y haga clic en "confirm" (confirmar) para entrar en el proceso de conexión.
• El dispositivo sólo es compatible con routers Wi-Fi de 2,4 GHz.

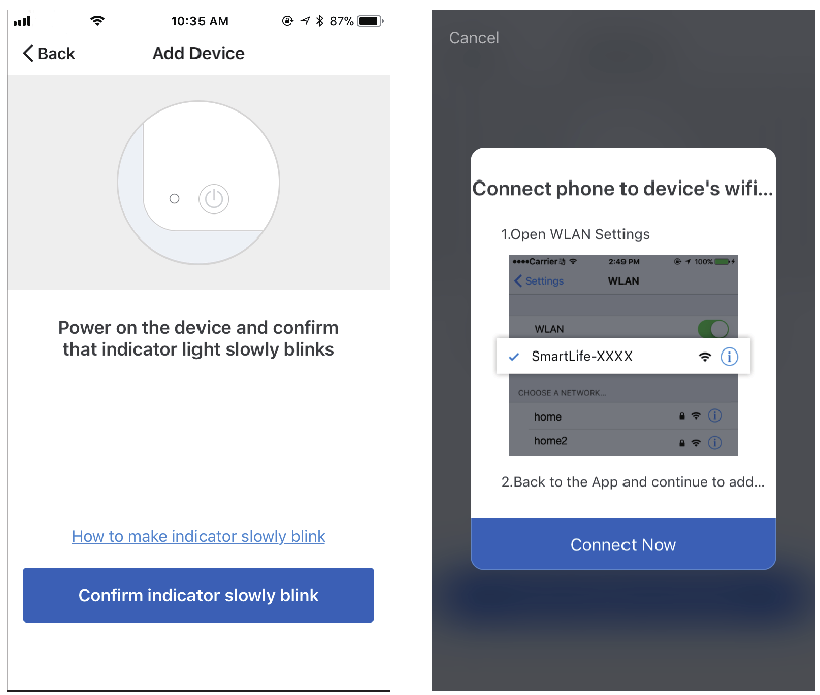

Añadir dispositivo en modo AP:

• Enchufe el dispositivo en la toma de corriente y asegúrese de que el dispositivo está en el estado de configuración AP (el símbolo LED parpadea lentamente, parpadeo a intervalos de 1500 ms).
• Haga clic en "Confirm indicator slowly blink" (Confirmar que el indicador parpadea lentamente) y, a continuación, seleccione la red Wi-Fi, introduzca la contraseña de Wi-Fi y haga clic en "confirm" (confirmar) para entrar en el proceso de conexión.
• Pulse "Connect now" (Conectar ahora) y accederá a la configuración WLAN de su teléfono inteligente, seleccione "SmartLife-XXXX" para conectarse directamente al router sin necesidad de introducir la contraseña.
• Vuelva a la aplicación para entrar en la interfaz de conexión automática.

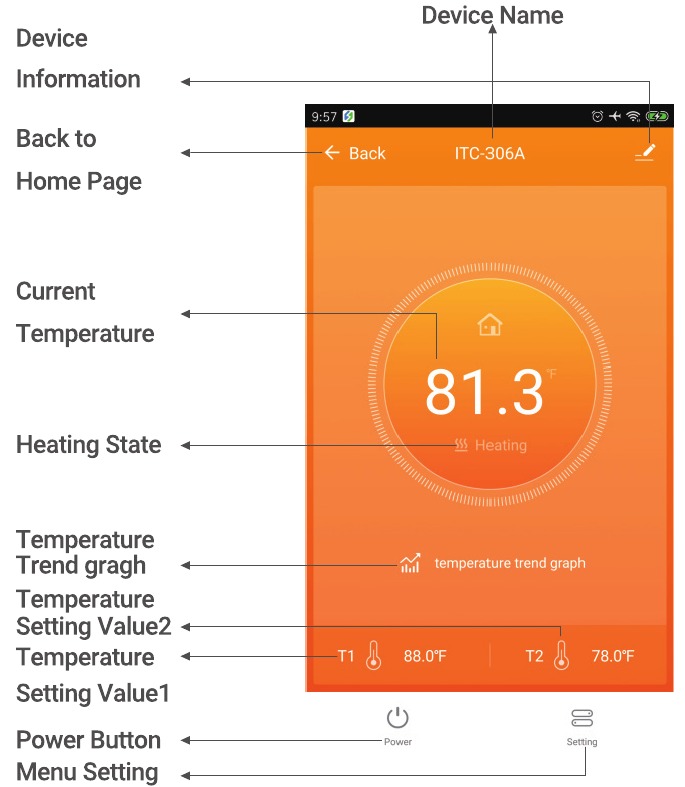

4. Haga clic en "Done" (Hecho) después de añadir el dispositivo con éxito y entrar en la interfaz de control del dispositivo.

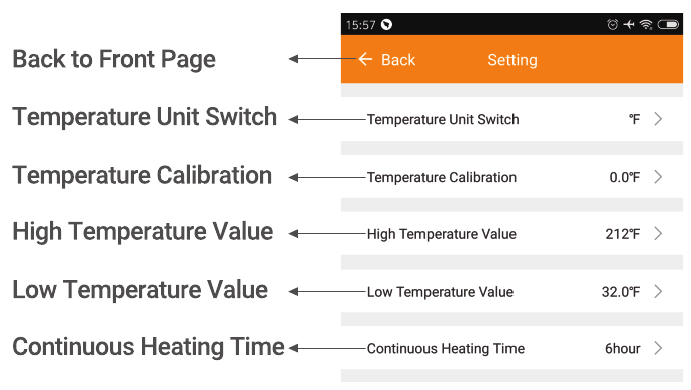

5. En el modo de control de temperatura, el usuario puede establecer la función de control a través de la APP.



Descripción de la función de control

Descripción del botón

Restablecer a los ajustes de fábrica

Mantenga pulsado el botón de disminución para encenderlo, el zumbador emitirá un pitido una vez, lo que indica que todos los parámetros se restaurarán a los ajustes de fábrica.

Botón de encendido

En cualquier caso, mantenga pulsado durante 2 segundos para apagarlo, no habrá salida. Después de apagarlo, pulse brevemente para encenderlo. En el estado de encendido, pulse brevemente para encender o pausar la alimentación de la toma de corriente. En el estado de pausa, PV muestra la temperatura actual, SV muestra "P", no habrá salida.

Ajuste rápido del modo de temperatura de control

Toque el botón "SET" (establecer) para entrar en el modo de temperatura de control de ajuste rápido, SV muestra el valor de ajuste de temperatura 1 y parpadea. En este momento, pulse o para aumentar o disminuir el valor de ajuste. Mantenga pulsado el botón o para aumentar o disminuir el valor de ajuste rápidamente. A continuación, pulse de nuevo el botón SET, SV muestra el valor de ajuste de temperatura 2 y parpadea. En este momento, pulse o para aumentar o disminuir el valor de ajuste. Mantenga pulsado el botón o para aumentar o disminuir el valor de ajuste rápidamente, pulse el botón SET de nuevo para confirmar y salir. Si no se realiza ninguna operación, saldrá automáticamente después de 10 segundos y guardará el valor establecido.

Función del botón en el modo de configuración

Cuando el controlador funciona normalmente, mantenga pulsado el botón SET durante 2 segundos para entrar en el modo de configuración. PV muestra el código TS1 y SV muestra el valor de ajuste correspondiente. Pulse el botón SET para desplazarse hacia abajo por el menú y guardar los parámetros del elemento de menú anterior, o pulse el botón o para cambiar el valor de ajuste actual. Si no se realiza ninguna operación con el botón en 30 segundos o se pulsa prolongadamente el botón SET durante 2 segundos en el estado de configuración, saldrá y guardará el estado de configuración, y luego volverá al modo de trabajo normal.

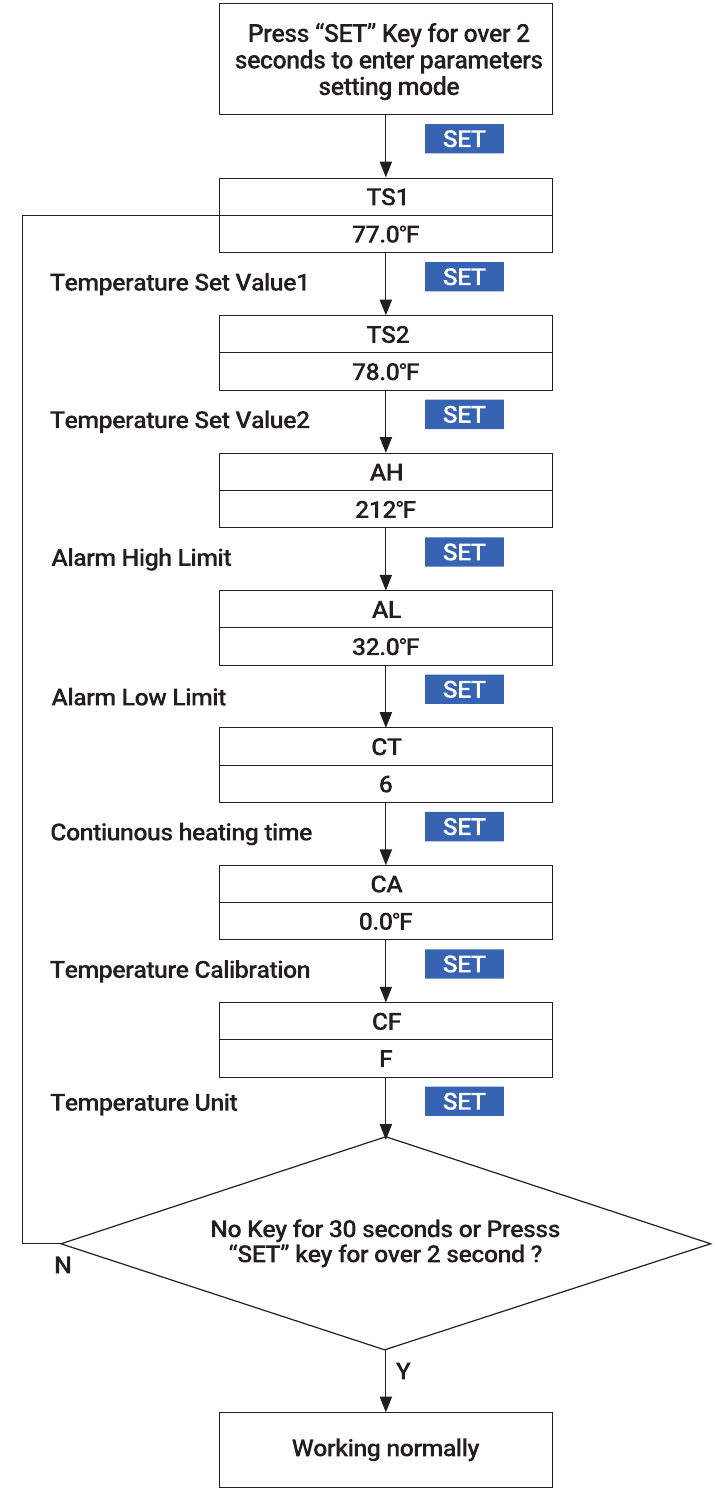

Diagrama de flujo de configuración del menú

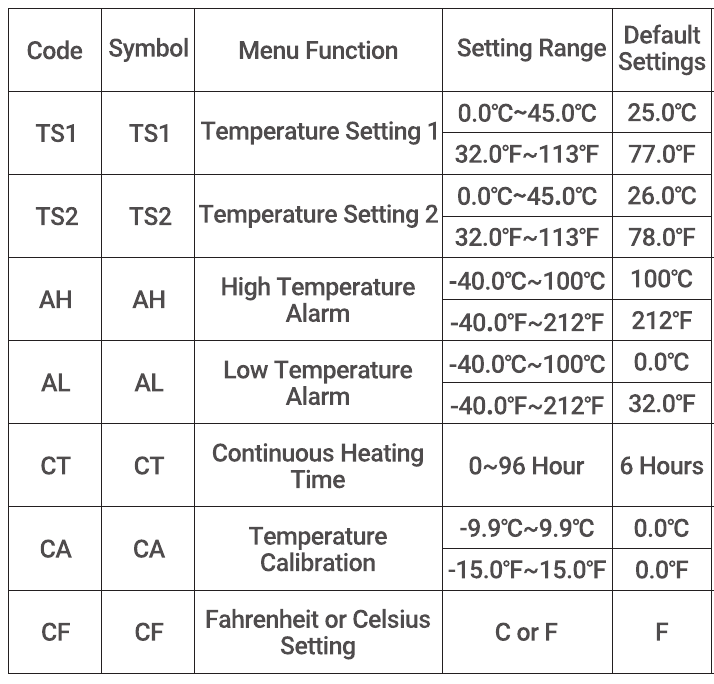

Cambio de ajustes

Descripción de la función de control

Cuando el controlador funciona normalmente, el controlador seleccionará automáticamente el valor de temperatura más pequeño de los dos ajustes TS1 y TS2 para iniciar el calentamiento, y dejará de calentar cuando la temperatura alcance el más grande (el valor absoluto mínimo de TS1 y TS2 es 0,3C o 0,5F), PV muestra el valor de medición de la temperatura actual, y el SV muestra la temperatura a la que se detiene el calentamiento.

Alarma de temperatura alta/baja (AH,AL)

Cuando la temperatura medida el valor de ajuste de la temperatura alta AH, se activará la alarma y se apagará la salida de calefacción. La pantalla girará para mostrar "AH" y la temperatura actual, el zumbador sonará "bi-bi-Biii", hasta que la temperatura < AH, el zumbador se apagará y volverá a la pantalla y el control normales. O pulse cualquier botón para apagar sólo la alarma del zumbador.

Cuando la temperatura medida el valor de ajuste de la temperatura baja AL se activará la alarma. La pantalla girará para mostrar "AL" y la temperatura actual, el zumbador sonará "bi-bi-Biii", hasta que la temperatura > AL el zumbador se apagará y volverá a la pantalla y el control normales. O pulse cualquier botón para apagar sólo la alarma del zumbador. La alarma de temperatura alta y baja se enviará a la APP móvil y recordará al cliente que el producto está en estado de alarma.

Alarma de tiempo de calentamiento continuo (CT)

Cuando la temperatura medida la temperatura de calentamiento inicial, se activa el control de salida. Si llega el tiempo de calentamiento continuo, pero la temperatura medida no ha subido a la temperatura de parada de calentamiento, en este momento el calentador es anormal o la sonda es anormal, y la salida se apaga a la fuerza. PV mostrará E5, el zumbador seguirá sonando y el estado de alarma se enviará a la APP móvil para recordar al cliente que el producto está en estado de alarma y necesita ser revisado a tiempo.

Cuando CT = 0, significa que la función de alarma de calentamiento continuo se ha cancelado.

Corrección de temperatura (CA)

Cuando la temperatura medida se desvía de la temperatura estándar, se puede utilizar la función de calibración de temperatura para calibrar el valor medido de forma coherente con el valor estándar. La temperatura calibrada = el valor de la temperatura medida + el valor de la calibración.

Ajuste de Fahrenheit o Celsius (CF)

Admite el ajuste de Fahrenheit o Celsius. La unidad de temperatura predeterminada es Fahrenheit. Si necesita mostrar la unidad en Celsius, ajuste el CF a C y tenga en cuenta que cuando se cambia el CF, todos los valores de ajuste se restaurarán al ajuste predeterminado y el zumbador emitirá un pitido una vez.

Situación anormal

Temperatura anormal

La diferencia de temperatura entre las dos sondas de temperatura es mayor o igual a 3C/5F

Sonda anormal

O bien la sonda no está enchufada correctamente, o bien hay un cortocircuito en el interior o dentro de la sonda.

Nota:
Cuando el producto es anormal, el PV se mostrará de la siguiente manera:
Er. Ambas sondas tienen problemas al mismo tiempo
El o E2: Sonda de temperatura anormal
E4: La diferencia de temperatura entre las dos sondas de temperatura es mayor o igual a 3C/5.0F
E5: Alarma de tiempo de calentamiento continuo

Preguntas y respuestas sobre la APP

Asistencia técnica

Si tiene algún problema para instalar o utilizar este controlador, revise cuidadosamente y a fondo el manual de instrucciones. Si necesita ayuda, escríbanos a support@inkbird.com. Responderemos a sus correos electrónicos en 24 horas de lunes a sábado. También puede visitar nuestro sitio web www.inkbird.com para encontrar las respuestas a las preguntas técnicas más comunes.

Guía de solución de problemas

Shenzhen Inkbird Technology Co.,Ltd.
support@inkbird.com

Consignador: Shenzhen Inkbird Technology Co., Ltd.
Dirección de la oficina: Room 1803, Guowei Building, No.68 Guowei Road, Xianhu Community, Liantang, Luohu District, Shenzhen, China
Fabricante: Shenzhen Inkbird Technology Co., Ltd.
Dirección de la fábrica: 6th Floor, Building 71 3, Pengji Liantang Industrial Area, No.2 Pengxing Road, Luohu District, Shenzhen, China
