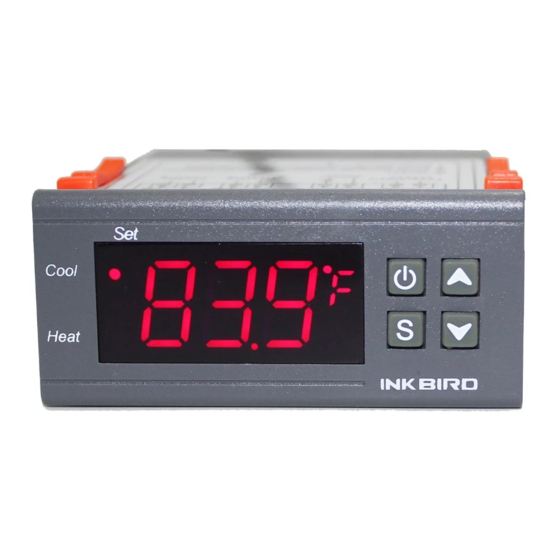

Manual de INKBIRD ITC-1000

CÓMO CABLEAR

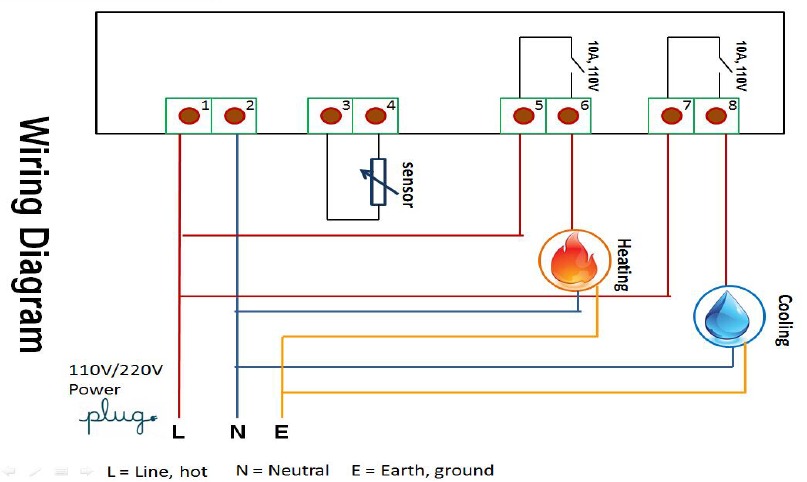

Diagrama de cableado

Por favor, no olvide cablear el dispositivo de calefacción y refrigeración a la fuente de alimentación y crear un circuito.

EJEMPLOS

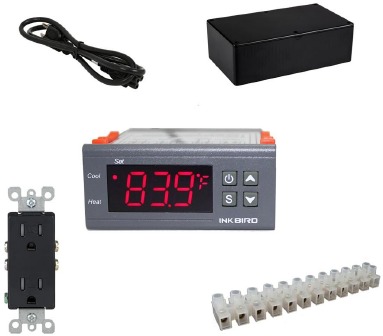

Herramientas y materiales:

ITC-1000
Caja de proyecto ABS
Cables de alimentación y alambres
Toma de corriente
Bloque de terminales

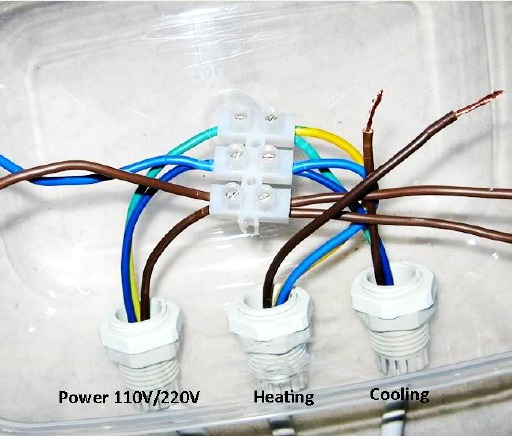

1. Conecte los cables al bloque de terminales

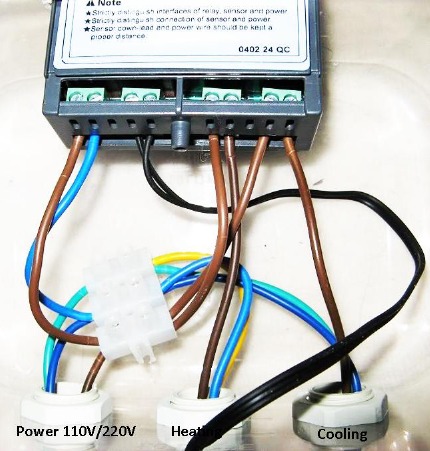

2. Ajustar al ITC-1000

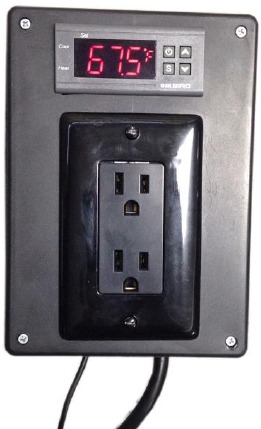

3. Ejemplo de nuestro cliente


CÓMO CONFIGURAR

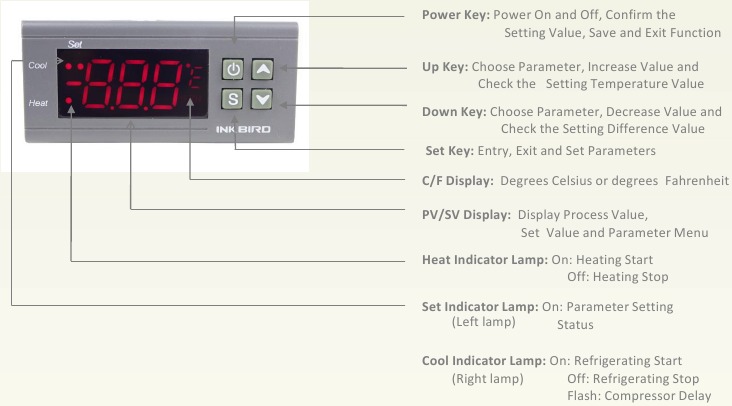

INSTRUCCIONES DEL PANEL

Tecla de encendido: Encender y apagar (Power On and Off), Confirmar el valor de configuración (Confirm the Setting Value), Guardar y salir (Save and Exit) Función
Tecla arriba: Elegir parámetro (Choose Parameter), Aumentar valor (Increase Value) y Comprobar el valor de la temperatura de ajuste (Check the Setting Temperature Value)
Tecla abajo: Elegir parámetro (Choose Parameter), Disminuir valor (Decrease Value) y Comprobar el valor de la diferencia de ajuste (Check the Setting Difference Value)
Tecla de configuración: Entrada (Entry), Salida (Exit) y Configurar parámetros (Set Parameters)
Pantalla C/F: Grados Celsius o grados Fahrenheit
Pantalla PV/SV: Mostrar valor de proceso (Display Process Value), Establecer valor (Set Value) y Menú de parámetros (Parameter Menu)
Lámpara indicadora de calor: Encendida (On): Inicio de calentamiento (Heating Start); Apagada (Off): Parada de calentamiento (Heating Stop)
Lámpara indicadora de ajuste (lámpara izquierda): Encendida (On): Configuración de parámetros (Parameter Setting)
Lámpara indicadora de frío (lámpara derecha): Encendida (On): Inicio de refrigeración (Refrigerating Start); Apagada (Off): Parada de refrigeración (Refrigerating Stop); Parpadeo (Flash): Retardo del compresor (Compressor Delay)

FUNCIONAMIENTO DE LAS TECLAS

Comprobar parámetro

En estado de funcionamiento normal, pulse la tecla "" una vez, mostrará el valor de la temperatura de ajuste; pulse la tecla "" una vez, mostrará el valor de la diferencia

Configuración de parámetros

• En estado de funcionamiento normal, mantenga pulsada la tecla "" durante más de 3 segundos para entrar en el modo de ajuste, la lámpara indicadora de ajuste está encendida, la pantalla muestra el primer código de menú "TS".
• Pulse la tecla "" o la tecla "" para subir o bajar el elemento del menú y mostrar el código del menú.
• Pulse la tecla "" para entrar en la configuración de parámetros del menú actual, el valor del parámetro empieza a parpadear.
• Pulse la tecla "" o la tecla "" para ajustar el valor del parámetro del menú actual.
• Después del ajuste, pulse la tecla "" para salir de la configuración de parámetros del menú actual, el valor del parámetro deja de parpadear. El usuario puede configurar las otras funciones como los pasos anteriores.
• En cualquier estado, pulse la tecla "" para guardar el valor modificado del parámetro y volver al valor normal de la temperatura.
• Si no se realiza ninguna operación en 10 segundos, saldrá del menú automáticamente y volverá al estado normal de visualización de la temperatura, y no guardará el parámetro de esta modificación.

INSTRUCCIONES DE FUNCIONAMIENTO

• En estado de funcionamiento normal, pulse y mantenga pulsada la tecla "" durante más de 3 segundos para apagar el controlador; en estado de apagado, pulse y mantenga pulsada la tecla "" durante más de 1 segundo para encender el controlador.
• En estado de funcionamiento normal, la pantalla muestra el valor de medición actual, el controlador cambia de modo entre calefacción y refrigeración automáticamente.
• Si la temperatura de medición es ≥ valor de ajuste de la temperatura + valor de ajuste de la diferencia, el controlador inicia la refrigeración, la lámpara indicadora de frío se enciende y el relé de refrigeración se conecta. Cuando la lámpara indicadora de frío parpadea, indica que el dispositivo de refrigeración está bajo el estado de protección de retardo del compresor.
• Si la temperatura de medición es ≤ valor de ajuste de la temperatura, la lámpara indicadora de frío se apaga y el relé de refrigeración se desconecta.
• Si la temperatura de medición es ≤ valor de ajuste de la temperatura - valor de ajuste de la diferencia, el controlador inicia la calefacción, la lámpara indicadora de calor se enciende y el relé de calefacción se conecta.
• Si la temperatura de medición es ≥ valor de ajuste de la temperatura, la lámpara indicadora de calor se apaga y el relé de calefacción se desconecta.

INSTRUCCIONES DEL MENÚ

Cuando la temperatura de ajuste está en grados Celsius

Cuando la temperatura de ajuste está en grados Fahrenheit

CÓMO CONFIGURAR

EJEMPLO

ESTABLECER OBJETIVO

CF
Ajuste de Fahrenheit o Celsius (Fahrenheit or Celsius Setting): F

TS + DS
Temperatura objetivo (Target Temperature): 75 – 85°F

PT
Retardo del compresor (Compressor Delay): 2 minutos

CA
Valor de calibración de la temperatura (Temperature Calibration Value): 2°F

Ajuste de Fahrenheit o Celsius (Fahrenheit or Celsius Setting): F

ENTRAR EN MODO CF

1. Mantenga pulsada la tecla "" durante más de 3 segundos para entrar en el modo de ajuste
2. Pulse la tecla "" una vez, y la pantalla mostrará el código "CF"

ELEGIR F

1. Pulse la tecla "" para entrar en la configuración de CF, utilice la tecla "" o la tecla "", elija "F".

2. Pulse la tecla "" para confirmar y continuar con la configuración.

Ejemplo: Temperatura objetivo (Target Temperature): 75 – 85 °F

Para obtener una temperatura objetivo de 75-85 F, debe configurar:
TS (valor de ajuste de la temperatura) = 80
DS (valor de ajuste de la diferencia) = 5

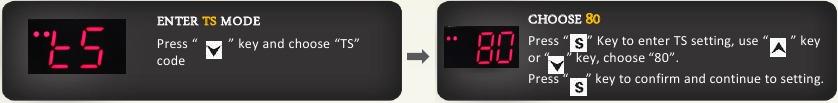

1. ENTRAR EN MODO TS
   Pulse la tecla "" y elija el código "TS"
2. ELEGIR 80
   Pulse la tecla "" para entrar en la configuración de TS, utilice la tecla "" o la tecla "", elija "80". Pulse la tecla "" para confirmar y continuar con la configuración.

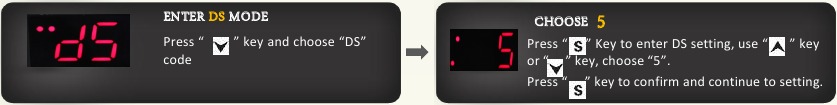

1. ENTRAR EN MODO DS
   Pulse la tecla "" y elija el código "DS"
2. ELEGIR 5
   Pulse la tecla "" para entrar en la configuración de DS, utilice la tecla "" o la tecla "", elija "5". Pulse la tecla "" para confirmar y continuar con la configuración.

Retardo del compresor (Compressor Delay): 2 minutos

ENTRAR EN MODO PT

Pulse la tecla "" para elegir el código "PT"

ELEGIR 2

Pulse la tecla "" una vez para entrar en la configuración de PT, utilice la tecla "" o la tecla "", elija "2". Pulse la tecla "" para confirmar y continuar con la configuración.

CA (Valor de calibración de la temperatura (Temperature Calibration Value)) = 2

ENTRAR EN MODO CA

Pulse la tecla "" y elija el código "CA"

ELEGIR 2

Pulse la tecla "" una vez para entrar en la configuración de CA, utilice la tecla "" o la tecla "", elija "2". Pulse la tecla "" para confirmar y continuar con la configuración.

Después de la configuración, no olvide pulsar la tecla "" para guardar el valor modificado del parámetro, y volver al valor normal de la temperatura.
