Manual de INKBIRD ITC-308

Visión general

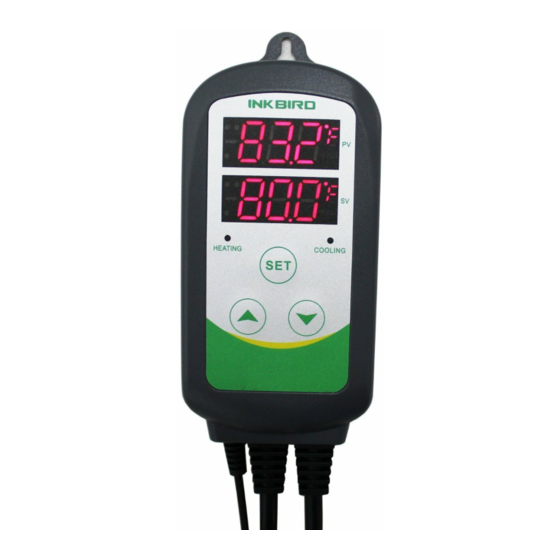

¿Qué es ITC-308?

ITC-308 es un controlador de temperatura de salida de relé dual, seguro, fiable y fácil de usar. Se puede utilizar como sistema de protección contra sobretemperatura y control automático de temperatura para diversos aparatos eléctricos, como equipos para elaboración casera de cerveza, acuarios, cría de mascotas, incubación, barbacoas, mantas térmicas para plántulas, control de temperatura de hornos, control de calor terrestre, ciclo de temperatura constante de bombas de calor, fermentación de cultivos, aceleración de la germinación, radiadores eléctricos, hornos eléctricos, etc.

Este producto tiene un diseño "plug-n-play" con relé dual, que permite conectarse fácilmente con equipos de refrigeración y calefacción para lograr un control de temperatura ideal. Está equipado con una pantalla LED dual y ofrece opciones de visualización en grados centígrados y Fahrenheit, lo que permite un control de temperatura más humanizado. Con una gran potencia de salida de 1200W(110V) / 2200W(220V), es adecuado para la mayoría de las aplicaciones.

ITC-308 está diseñado con protección de retardo del compresor para refrigeración, alarma de temperatura alta y baja, y alarma de fallo del sensor, lo que hace que el controlador de temperatura sea más seguro y fiable. Funciones como la calibración de la temperatura, el ajuste por separado del diferencial para refrigeración y calefacción, permiten un control de la temperatura más preciso.

Características principales

• Diseño "plug and play" (conectar y usar), fácil de usar;
• Salida de relé dual, permite conectar equipos de refrigeración y calefacción al mismo tiempo;
• Soporta la lectura con unidades de grados centígrados o Fahrenheit;
• Carga máxima de salida: 1200W(110V) / 2200W(220V);
• Doble ventana de visualización, permite mostrar la temperatura medida y la temperatura establecida al mismo tiempo;
• Calibración de temperatura;
• Protección de retardo del compresor para el control de la refrigeración;
• Alarmas de temperatura alta y baja disponibles;
• Alarma de sobretemperatura y fallo del sensor;
• La función diferencial de calefacción/refrigeración se puede ajustar por separado para la refrigeración y la calefacción para proteger el controlador de temperatura de cambios bruscos.

Especificaciones

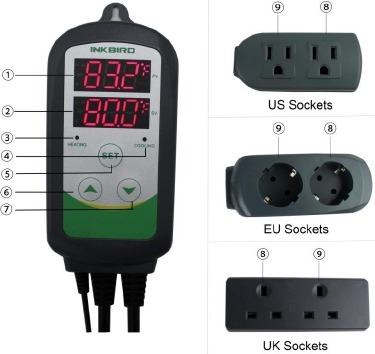

Instrucciones de las teclas

1. PV: Valor de proceso. en modo de funcionamiento, muestra la temperatura actual; en modo de ajuste, muestra el código del menú.
2. SV: Valor de ajuste. en modo de funcionamiento, muestra la temperatura de ajuste; en modo de ajuste, muestra el valor de ajuste.
3. Lámpara indicadora de refrigeración: cuando la luz está encendida, inicia la refrigeración; cuando la luz parpadea, el compresor está bajo protección de retardo.
4. Lámpara indicadora de calefacción: cuando la luz está encendida, inicia la calefacción.
5. Tecla SET (AJUSTAR): pulse la tecla SET (AJUSTAR) durante 3 segundos para entrar en el menú de ajuste de funciones. Durante el proceso de ajuste, pulse la tecla SET (AJUSTAR) durante 3 segundos para salir y guardar los cambios de configuración.
6. Tecla DECRESE (DISMINUIR): en modo de funcionamiento, pulse la tecla DECRESE (DISMINUIR) para consultar el valor CD; en modo de ajuste, pulse la tecla DECRESE (DISMINUIR) para disminuir el valor.
7. Tecla INCREASE (AUMENTAR): en modo de funcionamiento, pulse la tecla INCREASE (AUMENTAR) para consultar el valor HD; en modo de ajuste, pulse la tecla INCREASE (AUMENTAR) para aumentar el valor.
8. Enchufe del dispositivo de calefacción: este enchufe es para la salida de calefacción.
9. Enchufe del dispositivo de refrigeración: el enchufe es para la salida de refrigeración.

Instrucciones de funcionamiento de las teclas

Consulta del punto de ajuste

Cuando el controlador funciona normalmente, pulse brevemente la tecla " " una vez, entonces se mostrará el diferencial de calefacción (HD); pulse brevemente "" una vez, entonces se mostrará el diferencial de refrigeración (CD). La pantalla volverá al modo de visualización normal después de 2 segundos.

Cómo configurar los parámetros

Cuando el controlador funciona normalmente, pulse la tecla "SET" (AJUSTAR) durante más de 3 segundos para entrar en el modo de configuración de parámetros. La lámpara indicadora "SET" (AJUSTAR) se encenderá. La ventana PV muestra el primer código de menú "TS", mientras que la ventana SV muestra el valor de ajuste correspondiente. Pulse la tecla "SET" (AJUSTAR) para ir al siguiente menú y mostrar el código de menú correspondiente, pulse la tecla " " o " "para establecer el valor del parámetro actual. Una vez finalizada la configuración, pulse la tecla "SET" (AJUSTAR) durante 3 segundos en cualquier momento para guardar el cambio de parámetros y volver al modo de visualización normal de la temperatura. Durante la configuración, si no hay ninguna operación durante 10 segundos, el sistema saldrá del modo de configuración y volverá al modo de visualización normal de la temperatura sin guardar el cambio de parámetros.

Diagrama de flujo de configuración

Instrucciones del menú

Cuando la temperatura se muestra en grados centígrados

Cuando la temperatura se muestra en Fahrenheit

Ajuste del rango de control de temperatura (TS, HD, CD)

Cuando el controlador funciona normalmente, el LED muestra la temperatura medida actual, e identifica y cambia automáticamente los modos de funcionamiento de refrigeración y calefacción. Cuando la temperatura medida PV ≥ TS (valor de ajuste de temperatura) + CD (valor diferencial de refrigeración), el sistema entra en estado de refrigeración, la lámpara indicadora de frío se encenderá y el relé de refrigeración comenzará a funcionar; cuando la lámpara indicadora de frío parpadea, significa que el equipo de refrigeración está en estado de protección de retardo del compresor. Cuando la temperatura medida PV≤TS (valor de ajuste de temperatura), la lámpara indicadora de frío se apagará y el relé de refrigeración dejará de funcionar.

Cuando la temperatura medida PV≤TS (valor de ajuste de temperatura)-HD (valor diferencial de calefacción), el sistema entra en estado de calefacción, la lámpara indicadora de calor se encenderá y el relé de calefacción comenzará a funcionar; cuando la temperatura medida PV≥ TS (ajuste de temperatura), la lámpara indicadora de calor se apagará y el relé de calefacción dejará de funcionar.

Por ejemplo, establezca TS=25°C, CD=2°C y HD=3°C, entonces, cuando la temperatura medida sea superior o igual a 27°C(TS+CD), el sistema entra en estado de refrigeración; cuando la temperatura desciende a 25°C(TS), se detiene la refrigeración; cuando la temperatura medida es inferior o igual a 22°C(TS-HD), el sistema entra en estado de calefacción; cuando la temperatura se eleva a 25°C(TS), se detiene la calefacción.

En caso de que el intervalo de tiempo entre dos refrigeraciones sea inferior a PT, consulte el punto 5.3.

Ajuste del límite superior/inferior de la alarma (AH, AL)

Cuando la temperatura medida es superior o igual a AH, se activará la alarma de alta temperatura, el zumbador emitirá una alarma con el tono "bi-bi-Biii" hasta que la temperatura sea inferior a AH o se pulse cualquier tecla.

Cuando la temperatura medida es inferior o igual a AL, se activará la alarma de baja temperatura, el zumbador emitirá una alarma con el tono "bi-bi-Biii" hasta que la temperatura >AL o se pulse cualquier tecla.

Retardo del compresor (PT)

En el modo de refrigeración, después de encenderlo, si la temperatura medida es superior al valor de la temperatura de ajuste (TS) más el diferencial de refrigeración (CD), el equipo no comenzará a refrigerar inmediatamente, sino que esperará un tiempo de retardo. Cuando el intervalo de tiempo entre dos operaciones de refrigeración es mayor que el retardo preestablecido, el equipo comenzará a refrigerar inmediatamente; cuando el intervalo de tiempo entre dos refrigeraciones es inferior al retardo preestablecido, el equipo no comenzará a refrigerar hasta que se cumpla el retardo preestablecido. El tiempo de retardo se calculará justo después del momento en que se detenga la refrigeración.

Calibración de temperatura (CA)

Cuando existe una desviación entre la temperatura medida y la temperatura real, utilice la función de calibración de temperatura para alinear la temperatura medida y la temperatura real. La temperatura corregida es igual a la temperatura antes de la calibración más el valor corregido (el valor corregido puede ser un valor positivo, 0 o un valor negativo).

Visualización en unidades Fahrenheit o centígrados (CF)

Los usuarios pueden seleccionar la visualización con valores de temperatura Fahrenheit o centígrados según sus propios hábitos. El ajuste predeterminado es la visualización con valores de temperatura centígrados. Para la visualización con valores de temperatura Fahrenheit, establezca el valor CF como F. Atenciones: cuando el valor CF cambia, todos los valores de ajuste se recuperarán a la configuración de fábrica.

Descripción del error

Alarma de fallo del sensor

Cuando el sensor de temperatura está en cortocircuito o en bucle abierto, el controlador iniciará el modo de fallo del sensor y cancelará todas las acciones. El zumbador emitirá una alarma, el LED mostrará ER. La alarma del zumbador se puede desactivar pulsando cualquier tecla. Una vez que se solucionan los fallos, el sistema volverá al modo de funcionamiento normal.

Alarma de sobretemperatura

Cuando la temperatura medida supera el rango de medición (menos de -50°C /-58°F o superior a 99°C/210°F), el controlador iniciará el modo de alarma de sobretemperatura y cancelará todas las acciones. El zumbador emitirá una alarma, el LED mostrará HL. La alarma del zumbador se puede desactivar pulsando cualquier tecla. Cuando la temperatura vuelve al rango de medición, el sistema volverá al estado de funcionamiento normal.

Asistencia técnica y garantía

Asistencia técnica

Si tiene algún problema al instalar o utilizar este termostato, revise cuidadosa y exhaustivamente el manual de instrucciones. Si necesita ayuda, escríbanos a cs@ink-bird.com. Responderemos a sus correos electrónicos en 24 horas de lunes a sábado. También puede visitar nuestro sitio web www.ink-bird.com para encontrar las respuestas a las preguntas técnicas más comunes.

Garantía

INKBIRD TECH. C.L. garantiza este termostato durante un año a partir de la fecha de compra cuando es operado en condiciones normales por el comprador original (no transferible), contra defectos causados por la mano de obra o los materiales de INKBIRD. Esta garantía se limita a la reparación o sustitución, a discreción de INKBIRD, de todo o parte del termostato. Se requiere el recibo original para fines de garantía. INKBIRD no se hace responsable de los daños a la propiedad por lesiones u otros daños consecuentes o daños de terceros que surjan directamente de un asunto real o presunto en materia de mano de obra del producto. No hay representaciones, garantías o condiciones, expresas o implícitas, estatutarias o de otro tipo, que no sean las contenidas en la ley de venta de bienes o cualquier otro estatuto.

Contáctenos

Contacto comercial: sales@ink-bird.com
Soporte técnico: cs@ink-bird.com
Horario comercial: 09:00-18:00(GMT+8) de lunes a viernes
URL: www.ink-bird.com

Copyright

Copyright^© 2016 Inkbird Tech. Co., Ltd. Reservados todos los derechos. Ninguna parte de este documento puede ser reproducida sin el permiso previo por escrito.

Descargo de responsabilidad

Inkbird ha hecho todo lo posible para garantizar que la información contenida en este documento sea precisa y completa; sin embargo, el contenido de este documento está sujeto a revisión sin previo aviso. Póngase en contacto con Inkbird para asegurarse de que tiene la última versión de este documento.

Inkbird Tech. Co., Ltd.
