Manual del Handicare 1000
PROBLEMAS DE CARGA
Solo un técnico certificado para este elevador debe repararlo (para obtener información más detallada sobre la competencia requerida, consulte el manual de instalación).

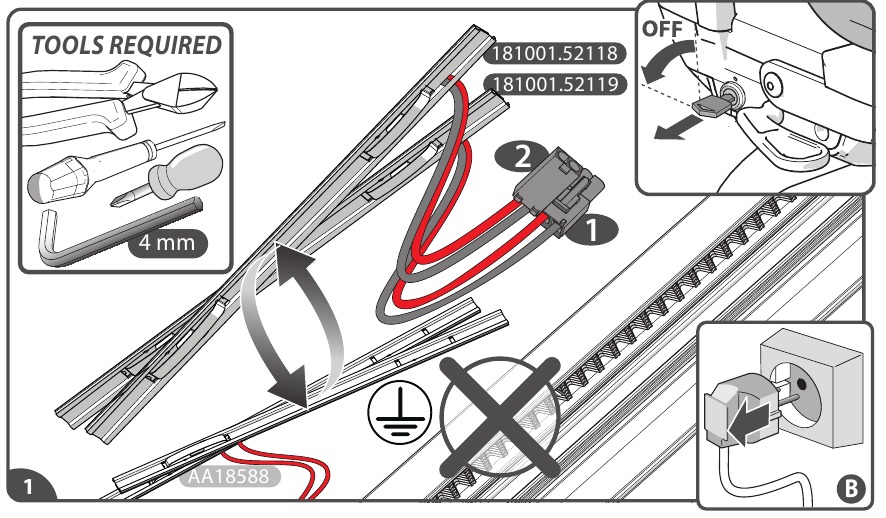

[1] Compruebe que todos los componentes del kit en cuestión estén presentes. Apague el elevador.

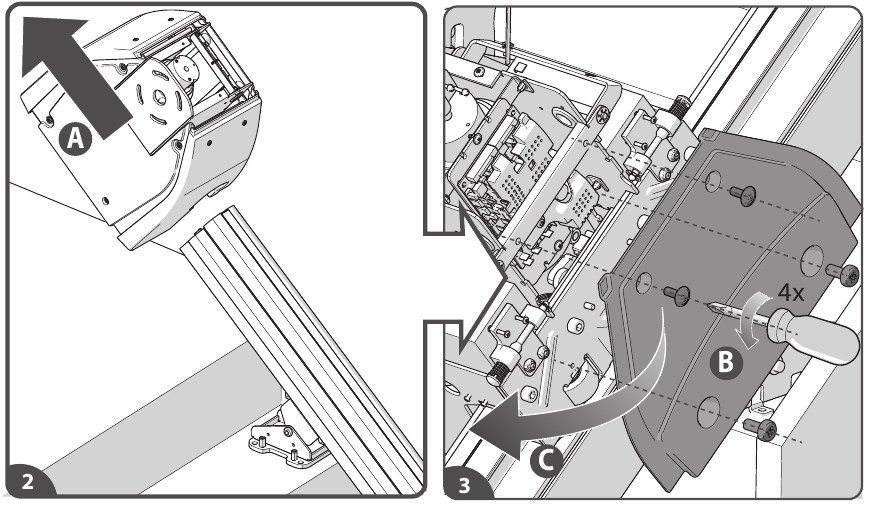

[2] Retire la cubierta posterior de la fuente de alimentación. Si es necesario, retire la fuente de alimentación del raíl para esto{A}.

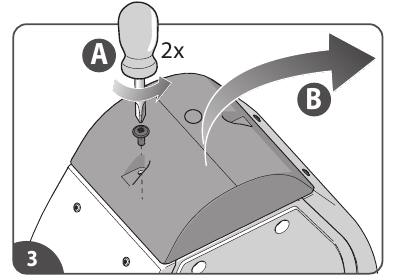

[3] Retire la tapa superior de la fuente de alimentación.

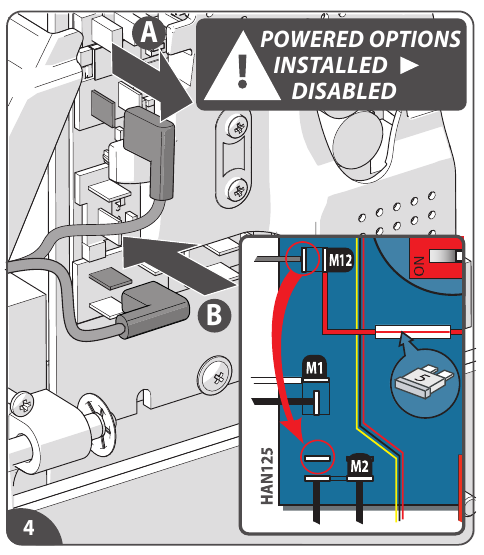

[4] Desconecte el cable gris del pin de comunicación (M12) en la PCB H125{A} y conecte el cable al pin de tierra (M2) en la PCB{B}.
Nota: en caso de que se instalen opciones de alimentación en el elevador, el cambio del cable gris desactivará las funciones de alimentación.

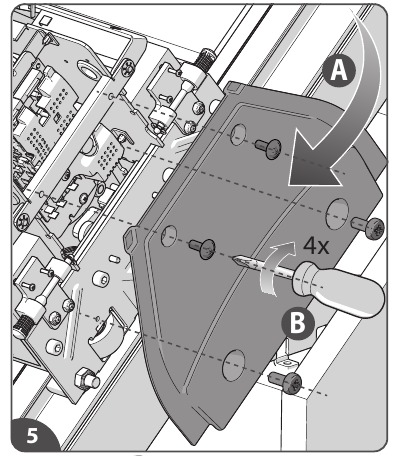

[5] Vuelva a instalar la cubierta posterior.

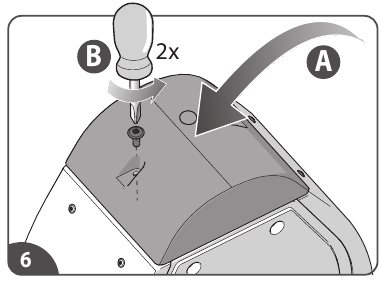

[6] Vuelva a instalar la tapa en la fuente de alimentación.

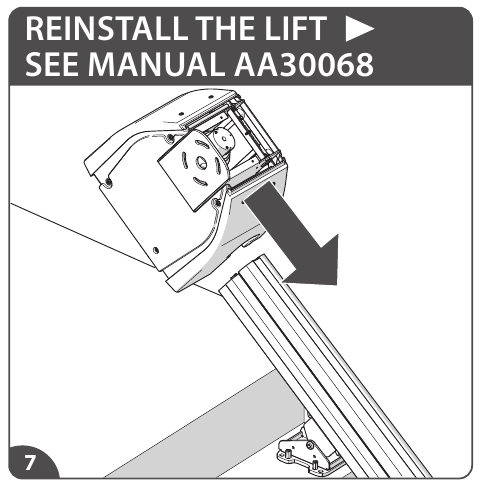

[7] Si se desinstaló, vuelva a instalar la fuente de alimentación. Consulte el manual de instalación AA30068 sobre cómo hacerlo.

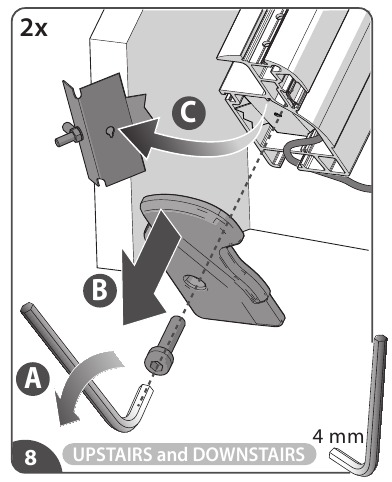

[8] Retire las tapas de los extremos y los soportes.

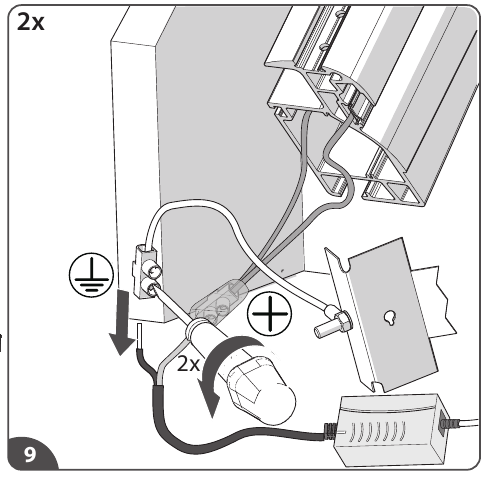

[9] Desconecte el cargador.

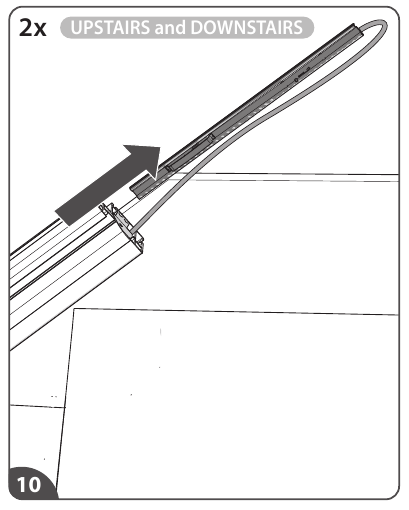

[10] Retire las tiras de carga antiguas.

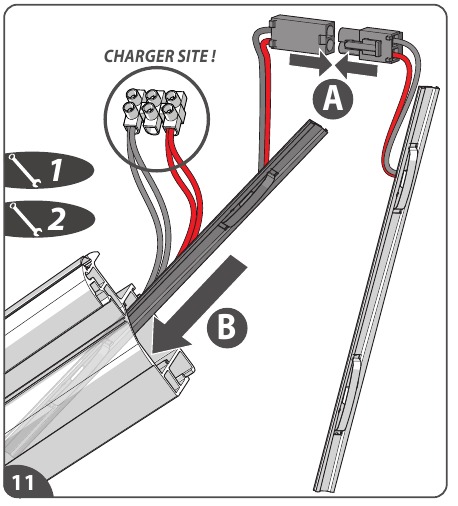

[11] Conecte ambas tiras de carga nuevas entre sí{A} y baje 1 tira (~119 si el cargador está en la parte inferior, de lo contrario ~118) a través del raíl{B}.
[12] Coloque las tiras de carga en el raíl (contacto + (cable rojo) en el lado inferior en caso de un elevador para zurdos, contacto + (cable rojo) en el lado superior en caso de un elevador para diestros).

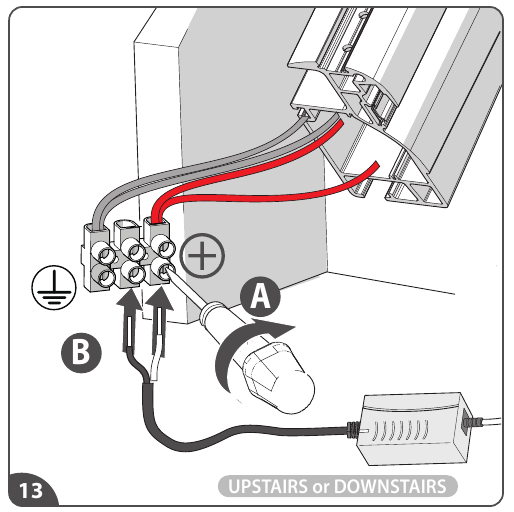

[13] Arriba o abajo: sujete el cable + (blanco) del cargador en este bloque{A}. Sujete el cable - (negro) del cargador y el cable de tierra en otro bloque de conectores{B}.

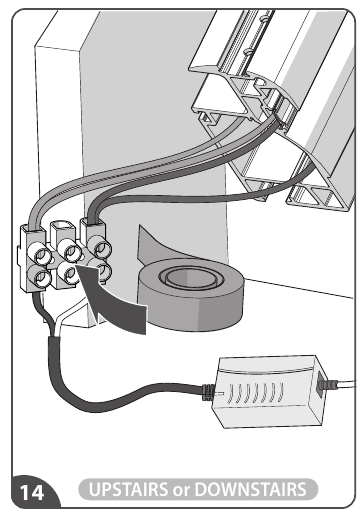

[14] Aísle el bloque de conectores.

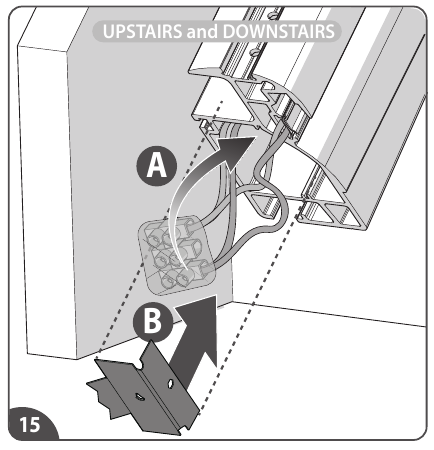

[15] Coloque los cables en la cámara principal del raíl{A}. Deslice el soporte de la tapa del extremo en el raíl{B}.

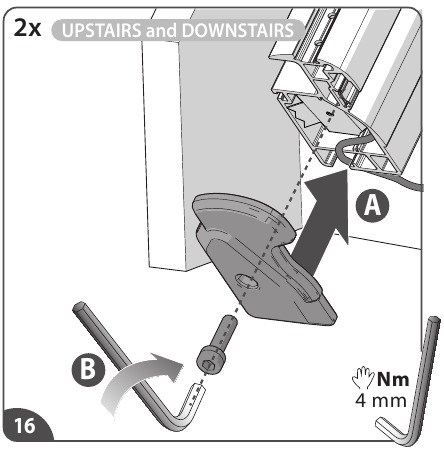

[16] Vuelva a instalar y sujete con cuidado (a mano) la tapa del extremo.

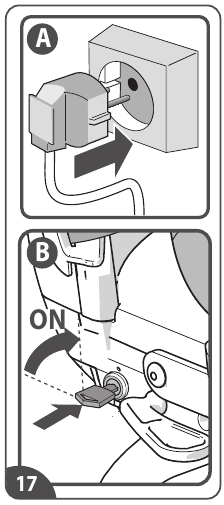

[17] Vuelva a conectar el cargador{A}. Encienda el elevador{B}.

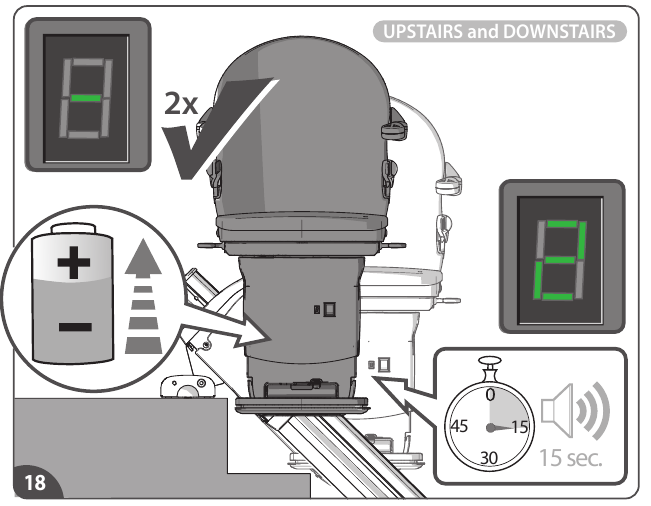

[18] Desplace el elevador HACIA ARRIBA / HACIA ABAJO a los puntos de carga para confirmar que el elevador se está cargando normalmente: la pantalla muestra un "2" (y el elevador emitirá un pitido) cuando no se está cargando, y muestra un "-" cuando se está cargando.
