Introducción

El equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado.

Las características y especificaciones están sujetas a cambios sin previo aviso.

Peavey Electronics Corporation • 711 A Street • Meridian, MS 39301
(601) 483-5365 • FAX (601) 486-1278 • www.peavey.com

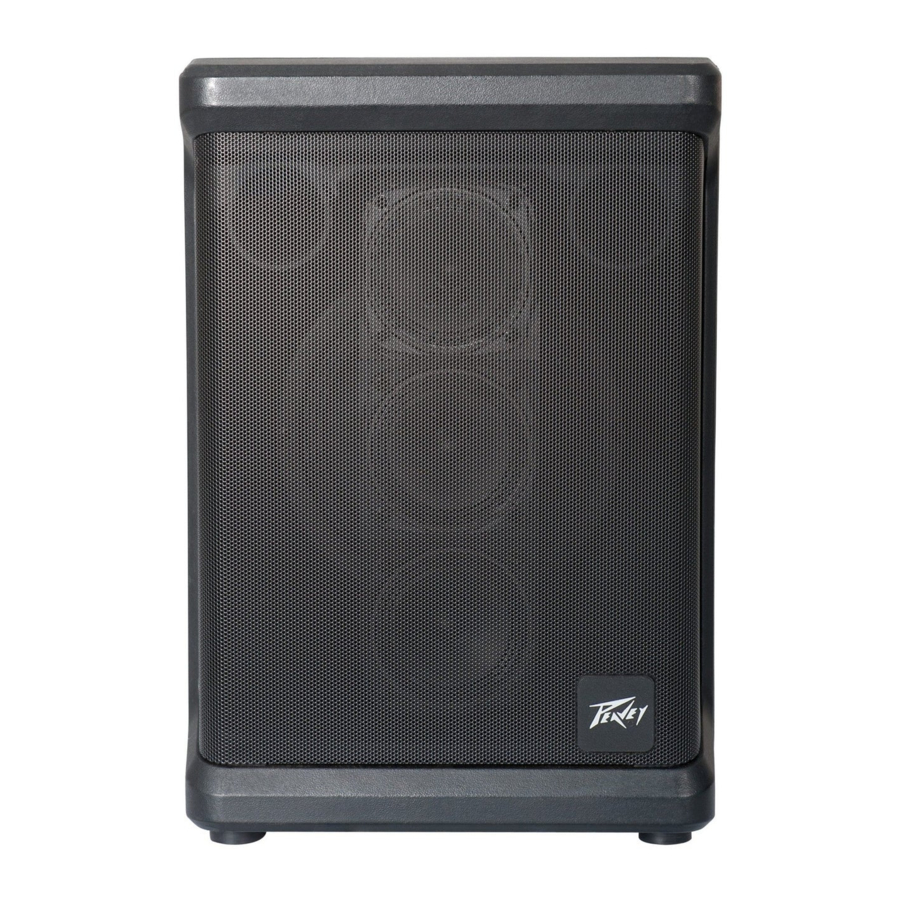

Enhorabuena por la compra del sistema de altavoces alimentado por batería Peavey Solo. Este sistema compacto, portátil y potente es una solución perfecta para el guerrero de fin de semana, la ronda de compositores o una pequeña reunión familiar. Con un diseño sencillo e intuitivo, el Solo es una gran opción plug and play.

Enlace estéreo Bluetooth
Entrada de audio Bluetooth para transmitir música desde cualquier dispositivo Bluetooth
Woofer de 6,5" (165 mm)
Mezclador de 4 canales
Conjunto de altavoces de agudos de 2,5" (63,5 mm) x 3
2 entradas de micrófono XLR y 2 entradas de línea de 1/4"
Batería recargable de iones de litio
Copa de montaje de soporte integrada
Controles Peavey MidMorph y Kosmos C
Entrada de guitarra
90 vatios

Descripción:
Peavey Solo

Con un peso de tan solo 15 libras, el Peavey Solo™ alimentado por batería de iones de litio es la solución perfecta para una amplia variedad de aplicaciones portátiles, tanto si desea un sonido de calidad profesional para transmitir desde cualquier dispositivo de audio Bluetooth en la playa, el parque o una fiesta, como si busca un pequeño sistema de megafonía para anuncios, grupos turísticos portátiles o para tocar su guitarra, teclado u otro instrumento de forma remota.

Con más de 55 años de excelencia en audio y muchas patentes que lo demuestran, el Peavey Solo utiliza características exclusivas que realmente nos diferencian de la competencia. Nuestra exclusiva selección de entrada de guitarra cambia el tipo de entrada y la ecualización en el canal de guitarra para optimizarlo para el instrumento. Nuestro ecualizador Mid-Morph hace que marcar el sonido perfecto para un micrófono sea sencillo; a medida que lo gira, le ayuda automáticamente a seleccionar la mejor mezcla.

Nunca escuchará nada parecido a la claridad que proviene de Peavey Kosmos®. Esta función iluminará las cuerdas de guitarra apagadas o mejorará la claridad de casi cualquier cosa que conecte. Nuestra función de prioridad de canal permite que los anuncios tengan automáticamente prioridad sobre los canales de música y baja el volumen de la música el tiempo suficiente para hablar por encima de ella, perfecto para DJ móviles o eventos.

Sónicamente superior a nuestra competencia y con un amplio patrón de cobertura, el Peavey Solo es perfecto para hacer música todo el día o la noche, en cualquier lugar que lo necesite. Todo lo que necesita y nada de lo que no necesita de los expertos en audio de Peavey.

Nota de instalación:
Esta unidad debe tener las siguientes distancias de cualquier superficie combustible: parte superior: 8", laterales: 12", parte trasera: 12"

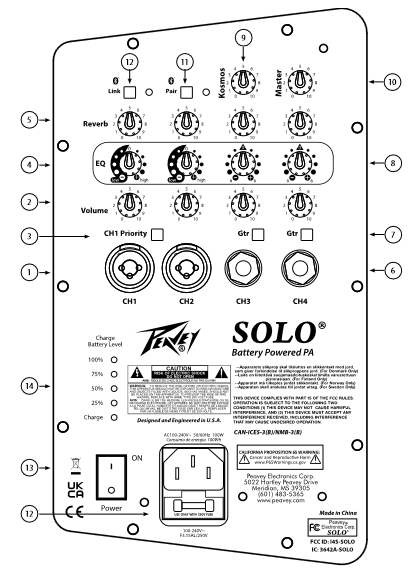

Panel superior

Panel de entrada

ENTRADA DE MIC/LÍNEA (CH.1-2)
Esta toma de entrada combinada puede aceptar una entrada de ¼" (balanceada o no balanceada) o una conexión XLR balanceada de baja impedancia. La punta es positiva en el conector balanceado de ¼" y el pin 2 es positivo en la entrada XLR. El XLR suele ser un micrófono dinámico y la entrada de 1/4" sería una fuente de nivel de línea.
Control de volumen
El control de volumen ajusta la cantidad de señal de cada canal en la mezcla. El funcionamiento típico es entre 3 y 8 (dependiendo de los dispositivos de entrada), pero debe ser inferior al nivel maestro. Recuerde que esto actúa como un preamplificador, por lo que si está utilizando un dispositivo que tiene un control de salida de volumen (es decir, un reproductor de cinta o CD) tendrá que hacer coincidir los niveles ajustando los controles de nivel en cada unidad.
Prioridad
Cuando se pulsa este botón, hablar por el micrófono en el canal 1 bajará automáticamente la señal Bluetooth aproximadamente 20 dB. Esto permitirá que los anuncios importantes se escuchen sobre la música de fondo de Bluetooth en el altavoz.
Mid-Morph EQ (CH.1-2)
Mientras que la mayoría de los controles de rango medio funcionan a una sola frecuencia, el patentado Peavey Mid-Morph funciona a dos. Cuando se gira en sentido contrario a las agujas del reloj, corta los 250 Hz para reducir las frecuencias que enturbian el sonido. Cuando se gira en el sentido de las agujas del reloj, aumenta a 4 kHz para añadir inteligibilidad a las voces. De cualquier manera, se puede lograr una mejor definición de la voz o del instrumento.
Control de reverberación
Se utiliza como control de envío al bus de efectos. Controla la cantidad de reverberación que se añade a la señal de salida desde un canal correspondiente.
Entrada de línea (CH.3-4)
Esta entrada balanceada de ¼" permite añadir señales de nivel de línea al SOLO. La punta es positiva. Cuando se pulsa el botón GTR (7), la entrada de ¼" cambia a una alta impedancia (1 megaohmio), como una entrada de amplificador de guitarra de tubo de vacío 12AX7.
GTR (CH. 3-4)
Al activar este botón se optimiza la ecualización integrada para la guitarra eléctrica.
EQ (CH.3-4)
Este control de ecualización activa da forma al sonido de la señal en los canales 3 y 4. Al girar el control en el sentido de las agujas del reloj, se potencian las señales de graves y agudos simultáneamente. Al girar el control en sentido contrario a las agujas del reloj, se reducen las señales de graves y agudos.
Kosmos
Este control es un filtro de alta frecuencia muy selectivo con una Q alta. El efecto varía con el material de origen, por lo que se requiere cierta experimentación para obtener resultados óptimos. Pero normalmente se puede utilizar para añadir algo de claridad al rango de alta frecuencia.
Nivel maestro
Este control ajusta el nivel de salida del altavoz.
Botón de emparejamiento Bluetooth y LED
Para emparejar con un dispositivo Bluetooth, pulse el botón Pair (Emparejar). El LED de emparejamiento azul comenzará a parpadear y el SOLO ahora puede ser descubierto por su dispositivo Bluetooth. Una vez que el SOLO es descubierto, puede conectarse a él seleccionándolo en su dispositivo. Una vez que estén emparejados, el LED azul dejará de parpadear y se iluminará continuamente.

NOTA: Cuando las dos unidades están enlazadas por BT, solo la señal Bluetooth de la primera unidad aparecerá en la segunda unidad. No transmitirá las otras entradas.

Enlace Bluetooth
Para enlazar el SOLO a un segundo SOLO, pulse el botón Link (Enlace) en la primera unidad con la que está emparejado su dispositivo BT.
El LED de emparejamiento azul comenzará a parpadear. Con el segundo SOLO encendido, pulse el BT Pair (Emparejar BT) para activar el modo BT. A continuación, pulse el botón Bluetooth Link (Enlace Bluetooth), las dos unidades se conectarán entre sí. Una vez que estén conectadas, los LED de Link (Enlace) dejarán de parpadear y se iluminarán continuamente.
Entrada de alimentación de CA
Este es el receptáculo para un cable de línea IEC, que proporciona alimentación de CA a la unidad. Conecte el cable de línea a este conector para proporcionar alimentación a la unidad. Se pueden producir daños en el equipo si se utiliza una tensión de línea incorrecta. Nunca rompa la clavija de tierra de ningún equipo. Se proporciona para su seguridad. Si la toma de corriente utilizada no tiene una clavija de tierra, se debe utilizar un adaptador de tierra adecuado y el tercer cable debe estar conectado a tierra correctamente. Para evitar el riesgo de descarga eléctrica o incendio, asegúrese siempre de que el amplificador y todo el equipo asociado estén correctamente conectados a tierra.
Interruptor de alimentación
Este es el interruptor de alimentación principal.
LED de nivel de carga de la batería
Los LED de nivel de carga de la batería muestran el estado de carga de la batería. Cuando el interruptor de alimentación (14) se pone en la posición "on" (encendido), la matriz de LED mostrará el estado de carga de la batería, 25%, 50%, 75% o 100%. El altavoz se puede utilizar normalmente durante la carga.
Cuando la unidad está apagada y se aplica alimentación de CA a la entrada de CA (13), el LED de carga rojo se iluminará continuamente. Una vez que la batería está completamente cargada, el LED se volverá verde. Puede tardar hasta 2 horas en cargar completamente la batería interna al 100%.

Especificaciones

Conexiones
2 - Tomas de entrada XLR (Canal 1 y 2)
4 - Tomas de entrada TRS de 1/4" (6,35 mm) (Canal 1-4)

Respuesta de frecuencia 74 - 20 kHz

Potencia máxima 90 vatios (60 W LF/30 W HF)

SPL de salida máxima Pico de 115 dB SPL (1 W/1 M)

Bluetooth v5 Transmisión A2DP, enlace estéreo con un segundo altavoz SOLO

Woofer Woofer de 6,5" (165 mm)

Tweeter Conjunto de altavoces de agudos de 2,5" (63,5 mm) x 3

Peso 15,4 libras (7 kg)

Dimensiones (largo x ancho x alto) 11,25" x 10" x 14,5" (28,58 mm x 25,40 mm x 36,83 mm)

Batería Batería recargable de iones de litio

Tiempo de carga 2 horas, del 0% al 100%

Tiempo de reproducción Hasta 10 horas

www.peavey.com

Registro de la garantía e información para los clientes de EE. UU. disponible en línea en www.peavey.com/warranty o utilice la etiqueta QR a continuación

Las características y especificaciones están sujetas a cambios sin previo aviso.

Peavey Electronics Corporation 5022 Hartley Peavey Drive Meridian, MS 39305 (601) 483-5365 FAX (601) 486-1278
