Manual de la serie Asus E210M

Descripción general del servicio

• ASUS no se responsabiliza de los daños directos, indirectos, intencionados o no intencionados derivados de una instalación y un funcionamiento incorrectos.
• Lea atentamente esta Guía de servicio para conocer los diversos componentes del dispositivo antes de realizar cualquier servicio o reparación.
• Para proporcionar el mejor servicio, hemos proporcionado la siguiente información para que los técnicos de los distribuidores y revendedores puedan realizar el desmontaje y montaje completo del dispositivo. Antes de realizar los procedimientos, asegúrese de leer la descripción general de esta guía de servicio para obtener una descripción general de los componentes para evitar cualquier daño injustificado al hardware del dispositivo.
• Debido a las diferencias en la política de ventas, los componentes pueden tener diferentes especificaciones en el mismo producto de la serie, consulte el manual electrónico por modelo.

Lista de verificación previa a la reparación

• Lea todo el manual antes de comenzar cualquier procedimiento de servicio y siga todas las instrucciones.
• Haga una copia de seguridad de los datos de su dispositivo.

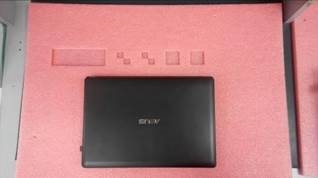

• Coloque su dispositivo sobre una superficie limpia y estable.
• Apague su dispositivo.
• Desconecte todos los periféricos y cables conectados.
• Desconecte todos los cables de alimentación y retire la batería (si corresponde).

• Si no está seguro de realizar los procedimientos de servicio descritos, deténgase y póngase en contacto con un centro de servicio autorizado para obtener ayuda.
• Adquiera componentes de repuesto de minoristas autorizados de este dispositivo para garantizar la máxima compatibilidad y fiabilidad.

NOTA

• La ilustración es solo para referencia.
• Los procedimientos de servicio descritos en este documento dependen de la configuración del modelo y pueden no reflejar todo el proceso de servicio.
  Para reparar componentes que no están cubiertos en este documento, visite un centro de servicio autorizado para obtener más ayuda.
• Guarde toda la cinta adhesiva, los materiales aislantes, los tornillos y otros elementos extraíbles en un lugar seguro hasta que se complete el procedimiento de servicio, ya que pueden ser necesarios durante el reensamblaje.

Preste especial atención a las siguientes precauciones para evitar cualquier daño al portátil y asegúrese de seleccionar las herramientas adecuadas descritas en esta sección para realizar cualquier servicio deseado.

Precauciones

Antes de realizar cualquier servicio o reparación en el portátil, siga primero los pasos que se indican a continuación.

1. Asegúrese de que el portátil esté apagado.
2. Desconecte el enchufe de CA del portátil.

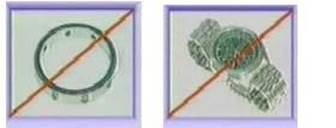

3. Quítese todos los anillos, relojes y cualquier otro objeto de metal de las manos.

4. Utilice siempre una muñequera antiestática en la mano para proteger el portátil de las descargas estáticas.
5. Consulte "ANSI ESD S20.20" sobre las medidas de protección contra ESD.

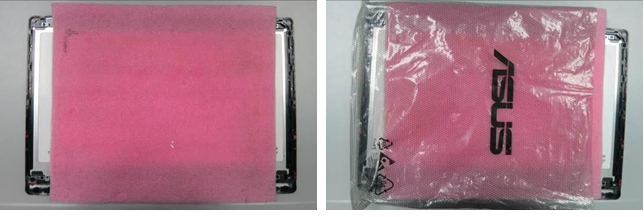

6. Coloque las piezas desmontadas en la BOLSA de PE funcional para evitar cualquier daño en la pieza A/B/C/D.

7. La temperatura ambiente es de 20-30 ℃ y la humedad es del 40% - 70%.
8. Evite rayar la superficie de la máquina; utilice materiales antiestáticos y blandos para colocar sobre el escritorio en el entorno de reparación, como en la foto de abajo.

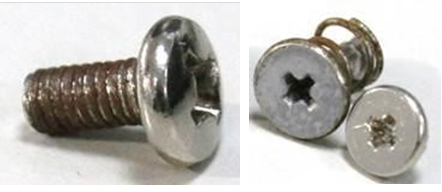

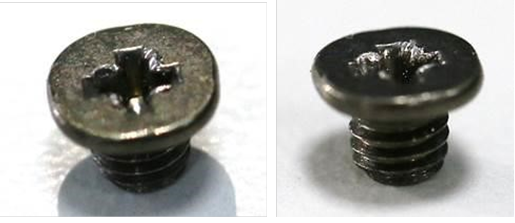

9. Criterios de apariencia de los tornillos.
   Si los tornillos tienen el siguiente aspecto dañado, no los utilice.
   1. Forma deformada.
   2. Pintura rayada.
   3. Oxidado.

   4. Cabezal dañado: no se puede atornillar.

   5. Dañado, no se puede apretar de forma segura.
10. El siguiente capítulo incluye todos los números de pieza mencionados en la guía de servicio que se utilizan solo como referencia, el nombre real de la pieza depende de la SKU diferente, si necesita el número de pieza exacto para realizar el pedido, consulte el libro de pedidos.
11. Debido a las diferencias en la política de ventas, los componentes pueden tener diferentes especificaciones en el mismo modelo. Tenga en cuenta que todas las imágenes y los componentes que se muestran en la Guía de servicio son solo para fines de desmontaje/montaje, por lo que consulte el producto real para desmontar/montar.

Herramientas adecuadas

Las siguientes ilustraciones muestran las herramientas adecuadas que deben utilizarse para el servicio y la reparación del portátil.

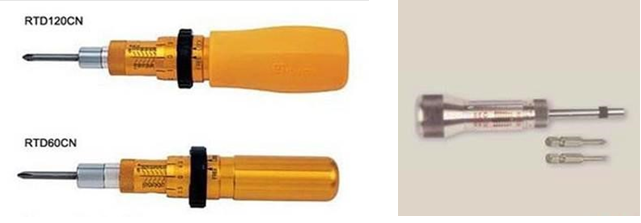

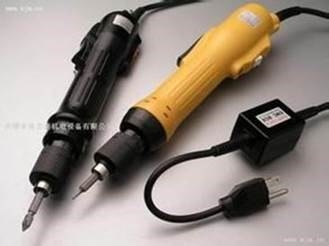

• Destornillador de cruz
  Seleccione un destornillador y un cabezal diferentes según las diferentes especificaciones de los tornillos.
  Las siguientes fotos son solo de referencia.
  Utilice un destornillador de cruz para apretar/quitar los tornillos.


• Cuchilla de plástico
• Pinzas
  Utilice un par de pinzas para quitar/insertar cables flexibles.

• Medidor de espesor
  Especificación de la brújula de espesor 0,05 mm-1,5 mm. Utilícelo para medir el espacio.


Módulo de la carcasa inferior

Las siguientes ilustraciones muestran cómo quitar el módulo de la carcasa inferior.
Aviso: Antes de desmontar, asegúrese de extraer el adaptador y desconectar la batería durante más de diez segundos para evitar daños en el IC.

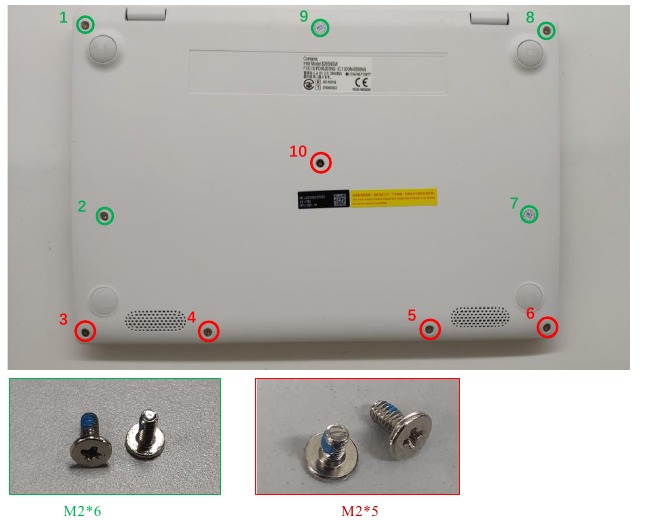

1. Retire los 10 tornillos de la carcasa inferior.
   Aviso de montaje: Siga los números inversos para bloquear los tornillos.
   Par de apriete de los tornillos (Kg F-cm): 2,0 KG±0,2 kgf.
   Par de apriete de los tornillos (Kg F-cm): 2,0 KG±0,2 kgf.

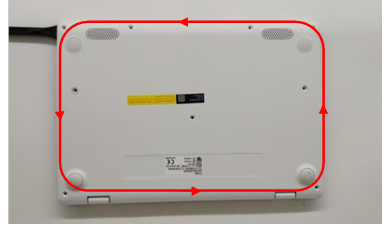

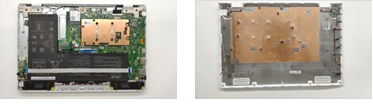

2. Utilice una cuchilla de plástico para hacer palanca en la carcasa inferior y quitarla.

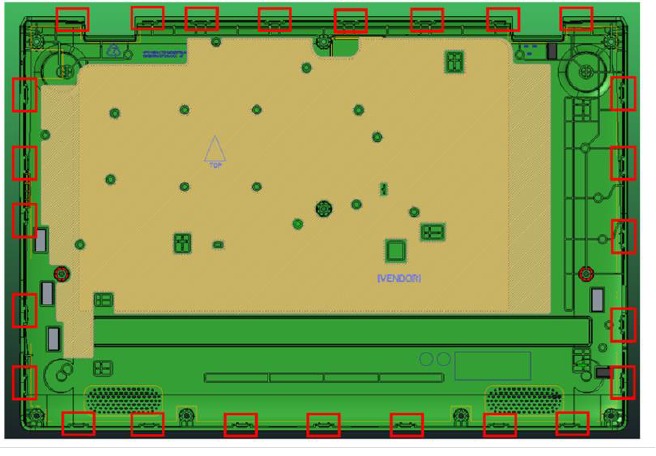

Broches como se muestra a continuación

Piezas:

• Tornillo total * 10
• CARCASA INFERIOR *1
• (El nombre real de la pieza depende de la SKU diferente).

Módulo de la batería

Las siguientes ilustraciones muestran cómo quitar el módulo de la batería.
Aviso: Antes de desmontar, asegúrese de extraer el adaptador y desconectar la batería durante más de diez segundos para evitar daños en el IC.

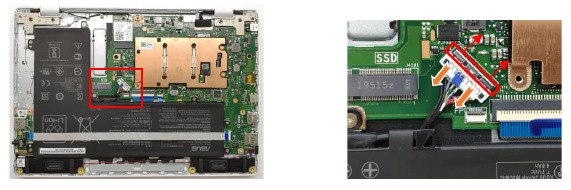

1. Desconecte el conector de la batería.

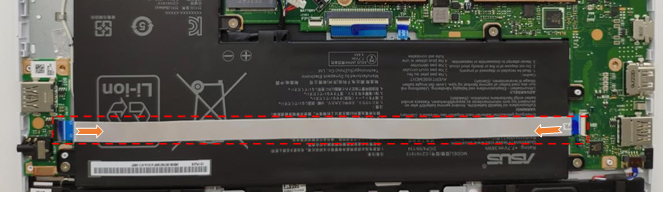

2. Desconecte el IO FFC.
   Aviso: Inserte el FFC en la parte inferior hasta que se ajuste a la línea al bloquear el pestillo.

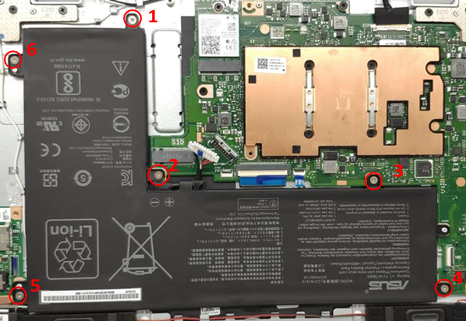

3. Siga los números siguientes para quitar los 6 tornillos del módulo de la batería.
   Aviso de montaje: Siga los números inversos para bloquear los tornillos.
   Par de apriete de los tornillos (Kg F-cm): 2,0 KG±0,2 kgf.

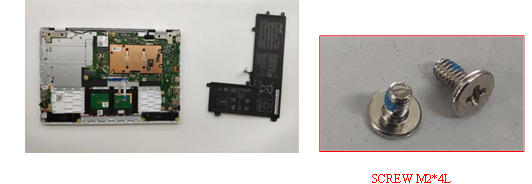

4. Retire la batería.

   Aviso de montaje: Cambie por uno nuevo si el FFC está dañado durante el desmontaje.

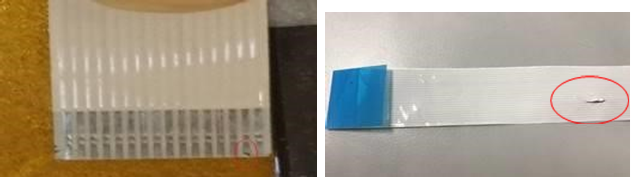

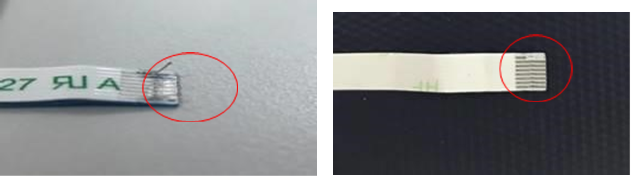

   Aquí hay algunos ejemplos de daños en el FFC:



Piezas:

• Tornillo total * 4
• E210 BATT *1
• (El nombre real de la pieza depende de la SKU diferente).

Módulo de altavoz

Las siguientes ilustraciones muestran cómo quitar el módulo de altavoz.

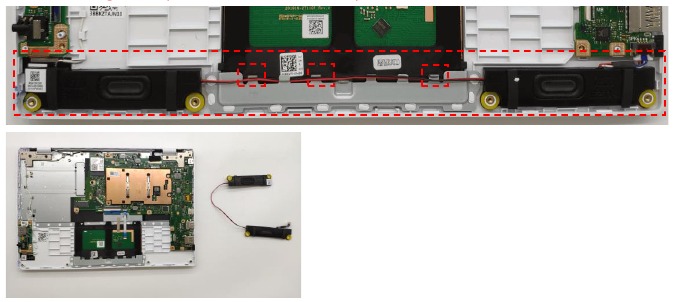

1. Desconecte el cable del altavoz


2. Saque el altavoz.
   Coloque bien el cable del altavoz cuando lo monte.


Piezas:

• Tornillo total * 0
• MÓDULO DE ALTAVOZ * 1
• (El nombre real de la pieza depende de la SKU diferente).

Módulo del panel táctil

Las siguientes ilustraciones muestran cómo retirar el módulo del panel táctil.

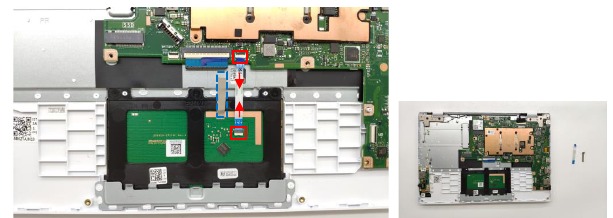

1. Desconecte el FFC del TP y retire la junta del soporte del TP.
   Aviso: Inserte el FFC hasta el fondo hasta que coincida con la línea cuando bloquee el pestillo.
   La junta debe estar bien pegada cuando se monte.

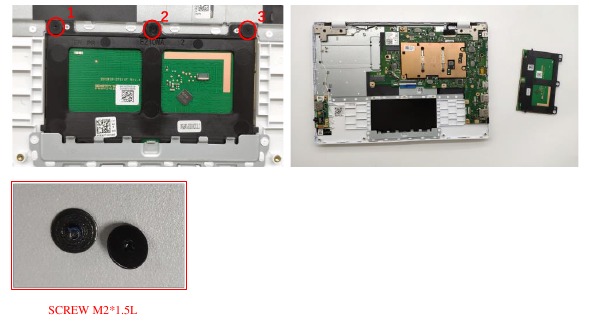

2. Retire 3 tornillos y extraiga el panel táctil.
   Aviso de montaje: siga los números inversos para bloquear los tornillos.
   Par de apriete de los tornillos (Kg F-cm): 1,8 KG±0,2 kgf.

   Aviso de montaje: Cambie por uno nuevo si el FFC se daña durante el desmontaje. Aquí hay algunos ejemplos de daños en el FFC:



Piezas:

• Tornillo total * 3
• TOUCHPAD *1
• X330UA TP HOLDER GASKET *1
• E210MA TP FFC 8P 0.5MM L47//XINYA/X19AA1-8372-HP *1
• (El nombre real de la pieza depende de la referencia.)

Módulo WLAN

Las siguientes ilustraciones muestran cómo retirar el módulo WLAN.

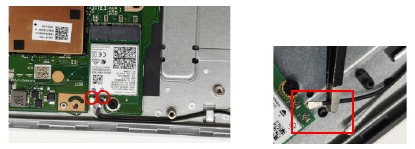

1. Retire los conectores de la antena.

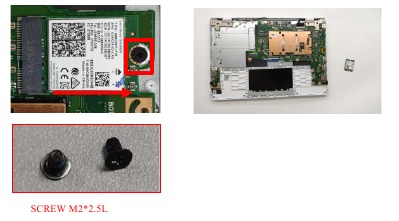

2. Retire 1 tornillo y extraiga la WLAN.
   Par de apriete del tornillo: 2,0 KG±0,2 kgf


Piezas:

• Tornillo total * 1
• 802.11AC+BT5.0(2*2)M.2_WW//IN/9560.NGWG.NV957715JFP2/BLK *1
• (El nombre real de la pieza depende de la referencia.)

Placa de E/S

Las siguientes ilustraciones muestran cómo retirar la placa de E/S.

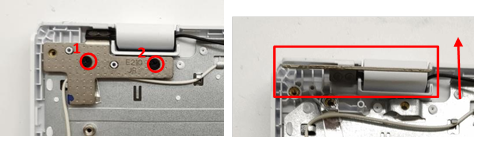

1. Retire 2 tornillos y gire la bisagra.
   Par de apriete del tornillo: 2,5 KG±0,2 kgf

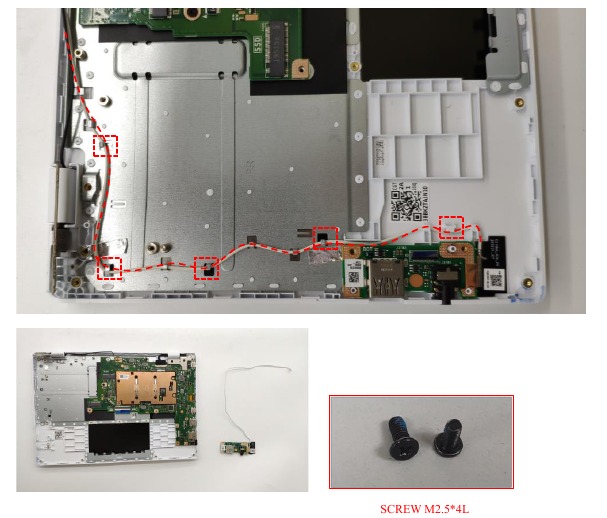

2. Extraiga la placa de E/S y la antena AUX.
   Coloque bien la antena cuando la monte.

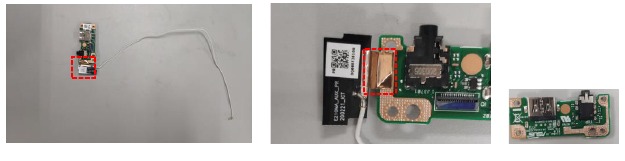

3. Retire la antena AUX.


Piezas:

• Tornillo total * 2
• E210MA WIFI AUX ANTENNA//AWAN/AYP6Y-100108*1
• IO_BD.//R2.0*1
• (El nombre real de la pieza depende de la referencia.)

Módulo térmico

Las siguientes ilustraciones muestran cómo retirar el módulo térmico.

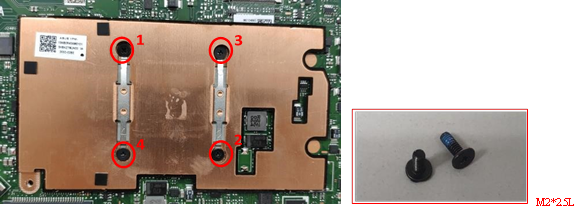

1. Retire 4 tornillos.
   Aviso de montaje: siga los números inversos para bloquear los tornillos.
   Par de apriete del tornillo: 2,0 KG±0,2 kgf

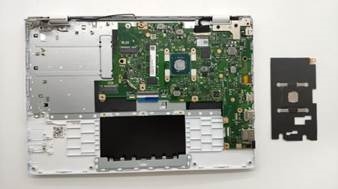

2. Extraiga el módulo térmico.

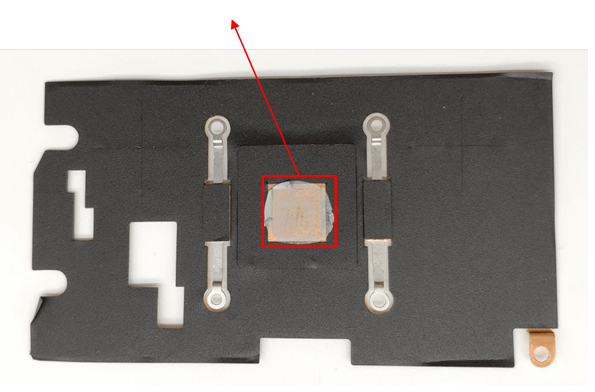

   Limpie el material térmico restante y pida UL50A TH CPU PAD para la reelaboración del material térmico cuando vuelva a montar el módulo térmico.


Piezas:

• Tornillo total * 4
• THERMAL MODULE// *1
• (El nombre real de la pieza depende de la referencia.)

Módulo de la placa base

Las siguientes ilustraciones muestran cómo retirar el módulo de la placa base.

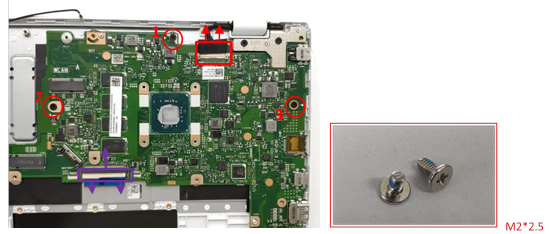

1. Retire 3 tornillos, desconecte el EDP Cable y el Keyboard Cable.
   Par de apriete del tornillo: 2,0 KG±0,2 kgf
   Aviso de montaje: Coloque bien los cables cuando los monte.

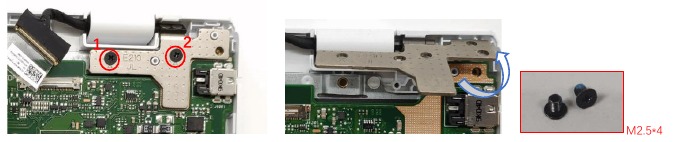

2. Retire 2 tornillos de la bisagra y gírela.
   Par de apriete del tornillo: 2,5 KG±0,2 kgf

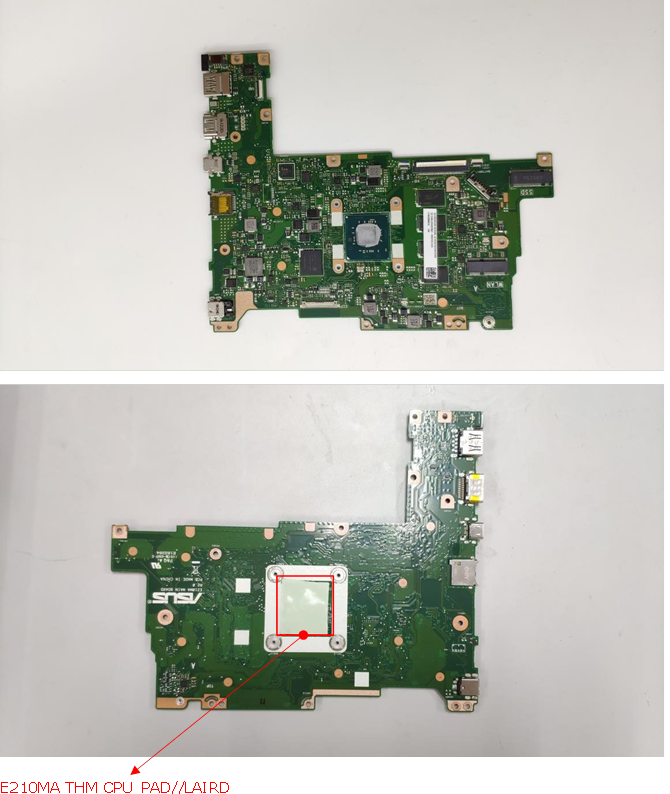

3. Extraiga la placa base.


Piezas:

• Tornillo total * 5
• (El nombre real de la pieza depende de la referencia.)

Aviso: Estas imágenes son para su referencia para mylar/junta/esponja, etc. de la MB.

Módulo de la carcasa superior

Las siguientes ilustraciones muestran cómo retirar el módulo de la carcasa superior.

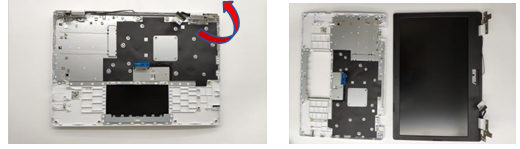

Siga la dirección de las flechas para girar las bisagras, extraiga la carcasa superior.

Piezas:

• Tornillo total * 0
• K/B_(ND)_MODULE*1
• (El nombre real de la pieza depende de la referencia.)

Módulo LCD

Las siguientes ilustraciones muestran cómo retirar el módulo LCD.

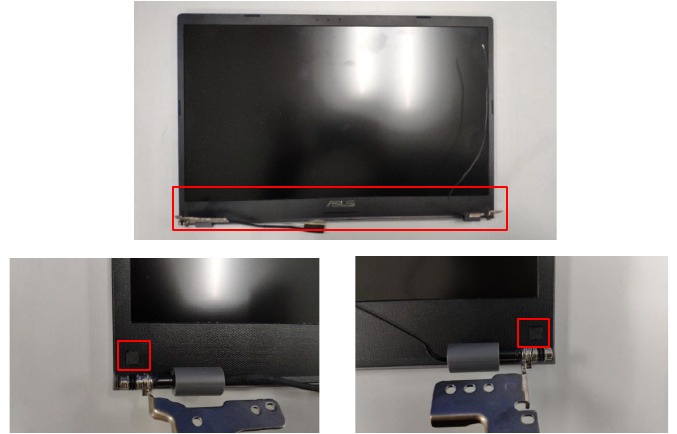

1. Retire 2 mylars de tornillo.

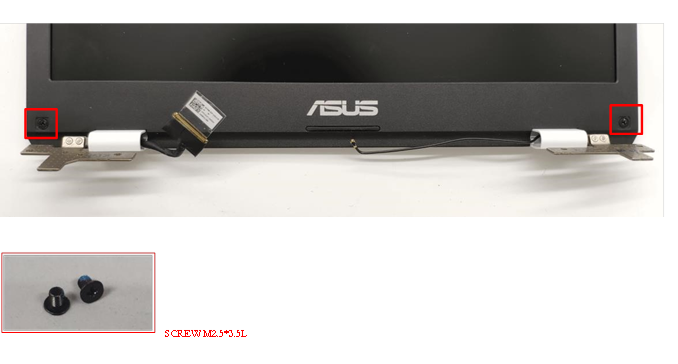

2. Retire 2 tornillos del bisel.
   Par de apriete del tornillo: 2,5 KG±0,2 kgf

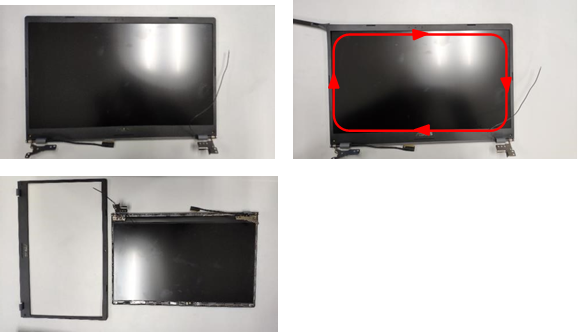

3. Utilice una lámina de plástico para levantar el borde, extraiga el bisel del LCD.

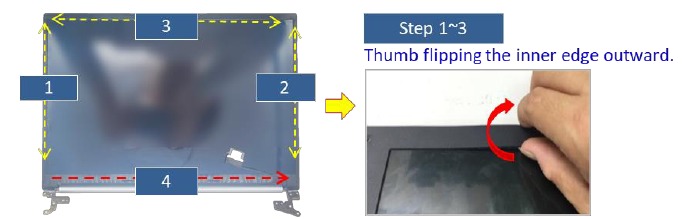

   Pasos 1~3, comience desde el área central de cada lado del bisel, usando el dedo índice para sujetar firmemente el borde exterior y el pulgar volteando el borde interior del bisel hacia afuera para liberar los ganchos como se indica en el diagrama mostrado. (Puede ser útil, si se sujeta firmemente el borde exterior del bisel con el dedo índice).

4. Siga los números de abajo para retirar 4 tornillos de la bisagra.
   Aviso de montaje: siga los números inversos para bloquear los tornillos.
   Par de apriete de los tornillos (Kg F-cm): 2,5 KG±0,2 kgf.

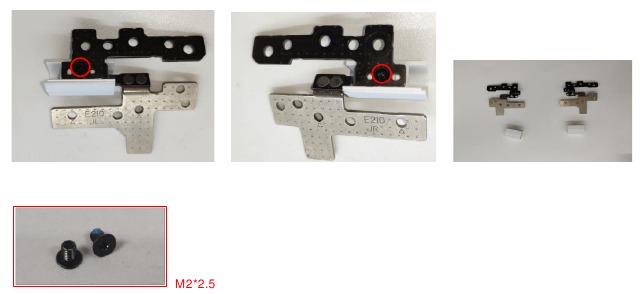

   Aviso: Si necesita reemplazar las bisagras (cubiertas de las bisagras), asegúrese de que la bisagra (cubierta de la bisagra) R y la bisagra (cubierta de la bisagra) L sean del mismo proveedor.
   Retire 2 tornillos y extraiga la tapa de la bisagra L y R.
   Par de apriete del tornillo (Kg F-cm): 1,8 KG±0,1 kgf.

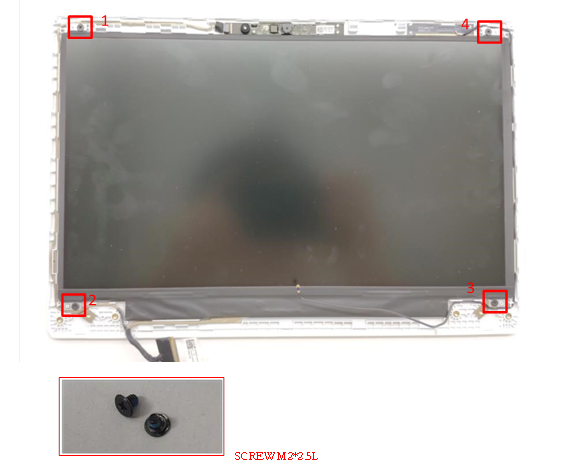

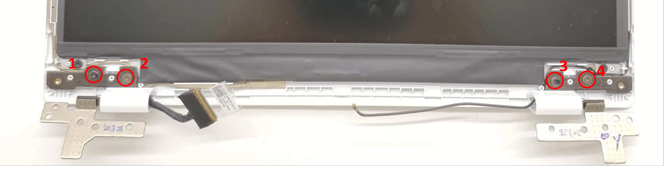

5. Retire 4 tornillos del soporte.
   Aviso de montaje: siga los números inversos para bloquear los tornillos.
   Par de apriete de los tornillos (Kg F-cm): 2,0 KG±0,2 kgf.

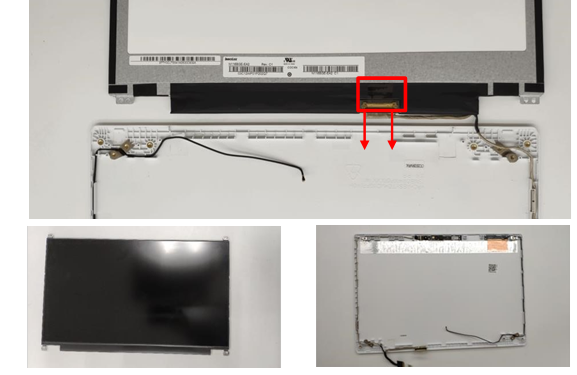

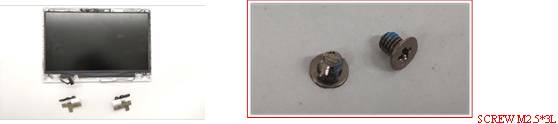

6. Gire el panel LCD y desconecte el EDP Cable, extraiga el panel.

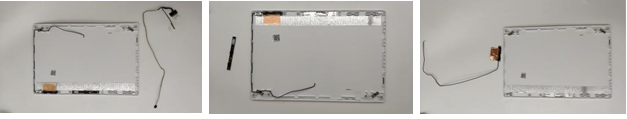

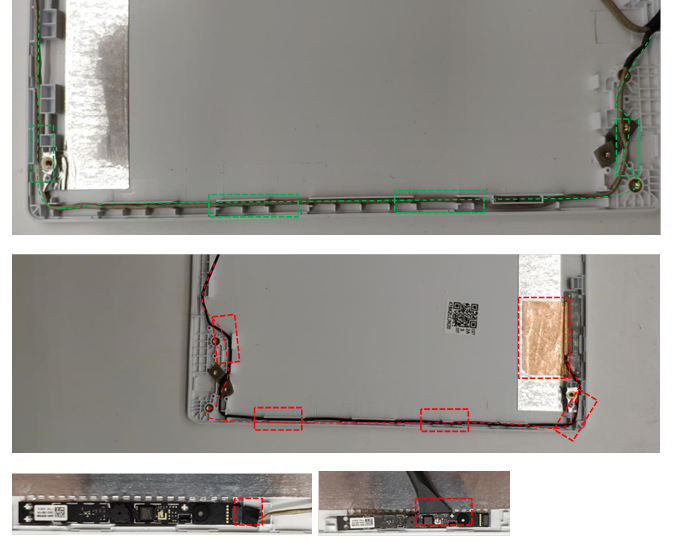

7. Desconecte el EDP Cable y la MAIN Antenna, retire la cámara. Coloque bien el cable cuando los monte.

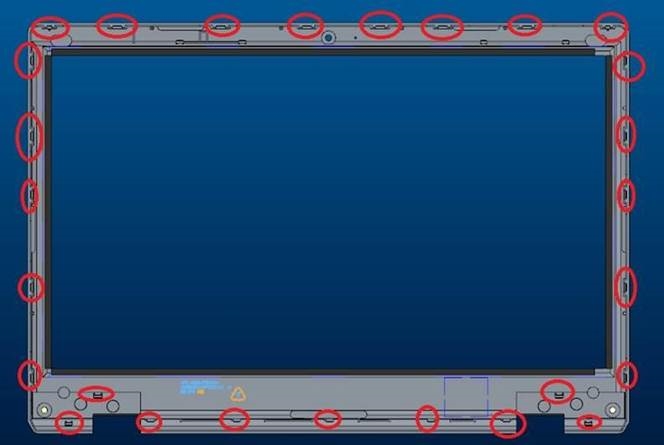

Broches como abajo

Piezas:

• Tornillo total * 10
• LCD BEZEL SCREW MYLAR//EASYRUN*2
• LCD BEZEL SUB ASSY//POWER SUCCES*1
• HINGE L//兆利*1
• HINGE R//兆利*1
• LCD COVER SUB ASSY//POWER SUCCES*1
• WIFI MAIN ANTENNA//INPAQ/WA-P-LB-02-799*1
• LCD TFT 11.6' HD US EDP//INNOLUX/N116BGE-EA2*1
• CAMERA VGA FIX 3.3V AMIC CL//AZWAVE/AM-7SF5A11-C*1
• EDP CABLE*1
• Hinge Cap *2
• (El nombre real de la pieza depende de la referencia.)

Precauciones de seguridad

• Antes de manipular los componentes, utiliza una pulsera antiestática o toca un objeto conectado a tierra de forma segura para evitar dañarlos debido a la electricidad estática. Mantén los líquidos o la humedad alejados de tu dispositivo para evitar cortocircuitos.
• Quítate los anillos, relojes y cualquier otro objeto metálico de las manos.
• Sujeta los componentes por los bordes para evitar tocar los CI.
• Instala correctamente todos los componentes antes de conectar la alimentación de CA.
• No utilices adaptadores de corriente o baterías de otros dispositivos para reducir el riesgo de lesiones a personas debido a incendios o explosiones.
• Utiliza únicamente adaptadores de corriente o baterías certificados suministrados por el fabricante o minoristas autorizados.
• Desengancha todos los clips o solapas antes de retirar los cables para evitar daños.
• Utiliza los modelos de tornillo correctos en tu dispositivo para evitar daños.
• Retira completamente todos los residuos de adhesivo después de retirar y antes de instalar cualquier componente.
• Fotografía el aspecto de los cables, el enrutamiento de los cables, los conectores y los tornillos para consultarlos más adelante antes de continuar con cada paso.
