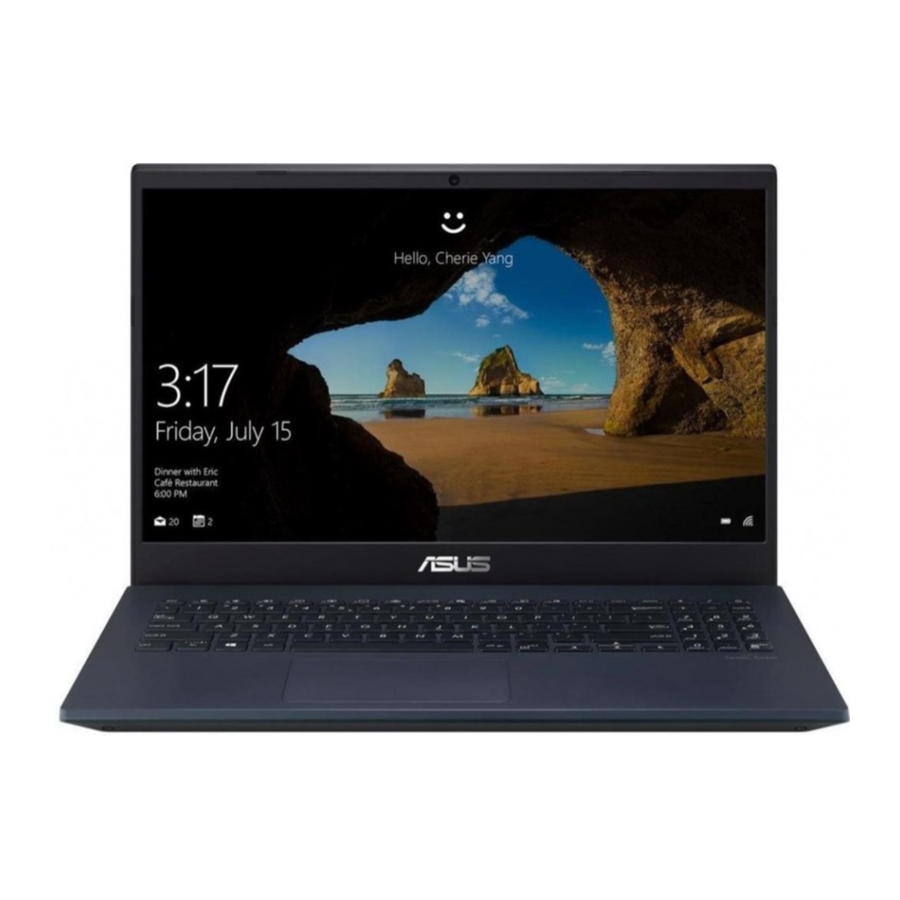

Manual de la serie Asus X571

Procedimiento de desmontaje

Descripción general del servicio

Preste especial atención a las siguientes precauciones para evitar daños en el portátil y asegúrese de seleccionar las herramientas adecuadas descritas en esta sección para realizar cualquier servicio deseado.

Precauciones
Antes de realizar cualquier servicio o reparación en el portátil, siga primero los pasos que se indican a continuación.

1. Asegúrese de que el portátil esté apagado.
2. Desconecte el enchufe de CA del portátil.
3. Retire todos los anillos, relojes y cualquier otro objeto metálico de sus manos.

4. Utilice siempre una pulsera antiestática en la mano para proteger el portátil de descargas estáticas.
5. Consulte la norma "ANSI ESD S20.20" sobre medidas de protección contra ESD.

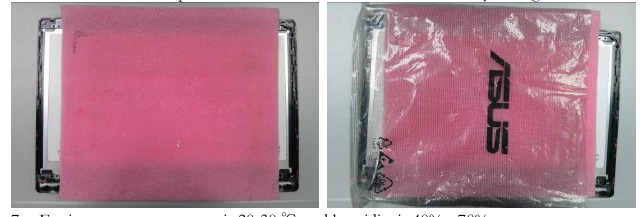

6. Coloque las piezas desmontadas en la BOLSAS de PE funcional para evitar cualquier daño en las piezas A/B/C/D.

7. La temperatura ambiente es de 20-30 ℃ y la humedad es del 40% - 70%.

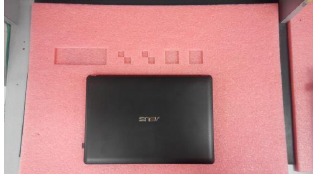

8. Evite rayar la superficie de la máquina, utilice materiales antiestáticos y blandos para colocarla en el escritorio en el entorno de reparación como en la foto de abajo.


Herramientas apropiadas
Las siguientes ilustraciones muestran las herramientas apropiadas que deben utilizarse para el servicio y la reparación del portátil.

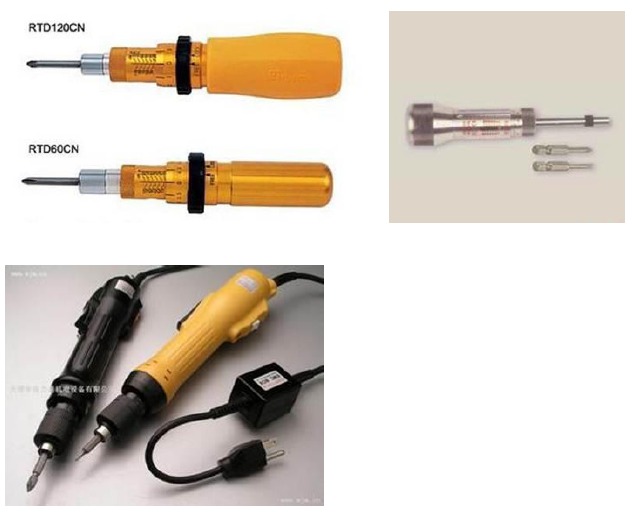

Destornillador de cruz
Por favor, según las diferentes especificaciones de los tornillos, elija diferentes destornilladores y cabezas. Las siguientes fotos son solo para referencia.

Utilice un destornillador de cruz para apretar/aflojar los tornillos.

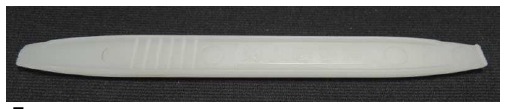

Hoja de plástico

Pinzas
Utilice un par de pinzas para extraer/insertar cables flexibles.

Medidor de espesor
Especificación de la brújula de espesor 0,05 mm-1,5 mm
Utilícelo para medir el hueco.

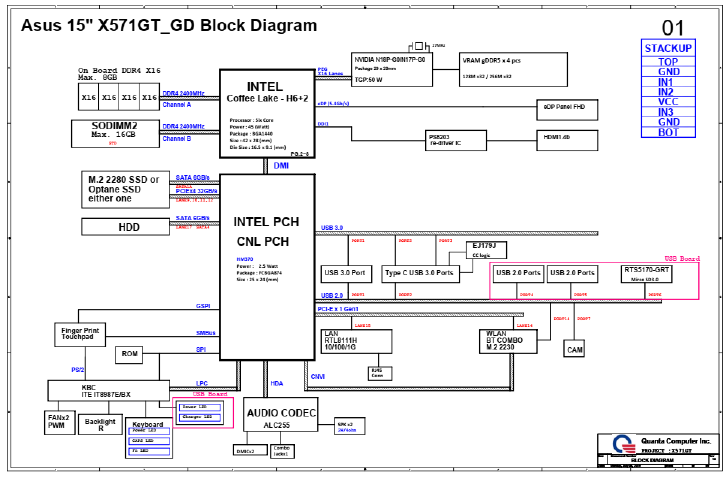

Diagrama de bloques

Módulo de la carcasa inferior
Las siguientes ilustraciones muestran cómo retirar el módulo de la carcasa inferior.

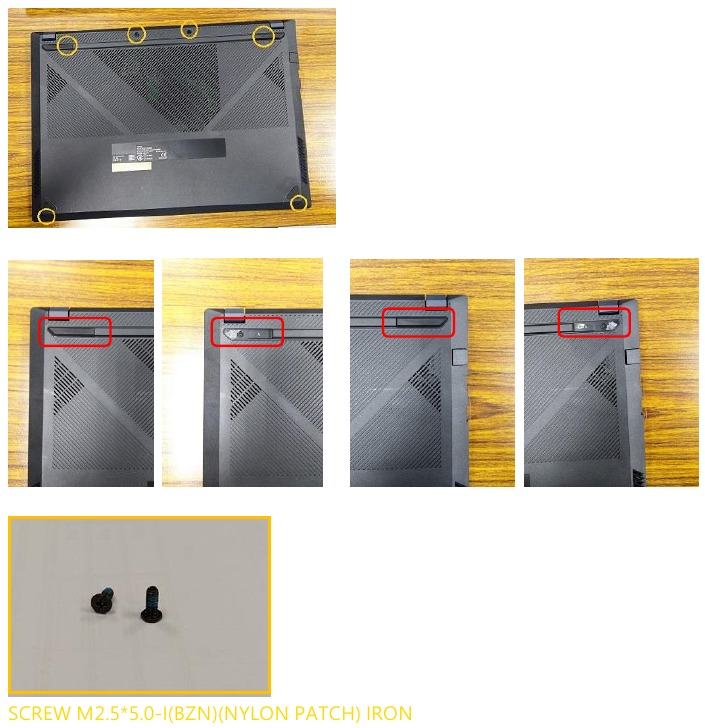

Retirar el módulo de la carcasa inferior
Retire los 6 tornillos de la carcasa inferior. (Hay 2 tornillos debajo de las patas de goma).

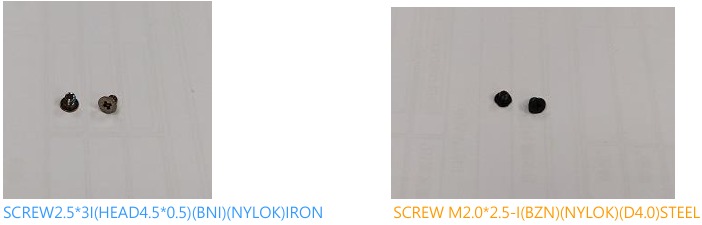

Piezas

• Tornillo total *6

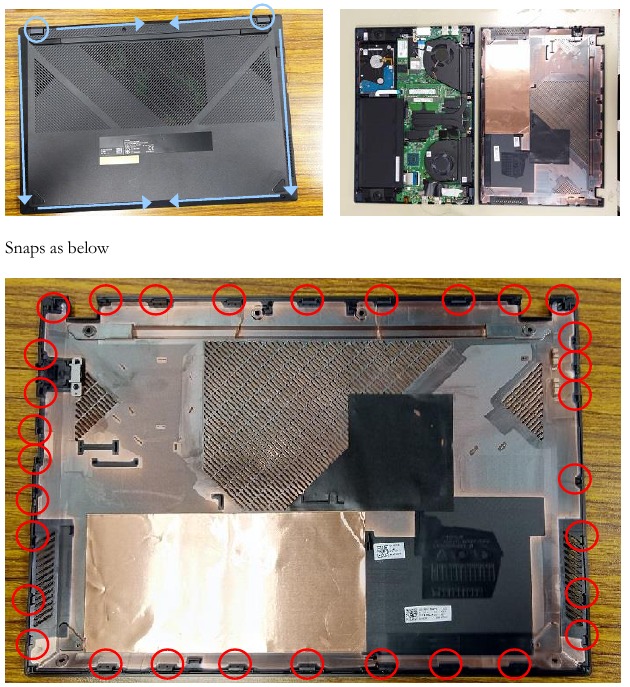

Separar del módulo de la carcasa superior
Utilice una hoja de plástico para levantar la carcasa inferior.

Piezas
X571 BOTTOM CASE ASSY * 1
(El nombre real de la pieza depende de la SKU diferente).

Módulo de la batería

La siguiente ilustración muestra cómo extraer el módulo de la batería.

Aviso: Antes de desmontar, asegúrese de sacar el adaptador y desconectar la batería durante más de diez segundos para evitar daños en el IC.

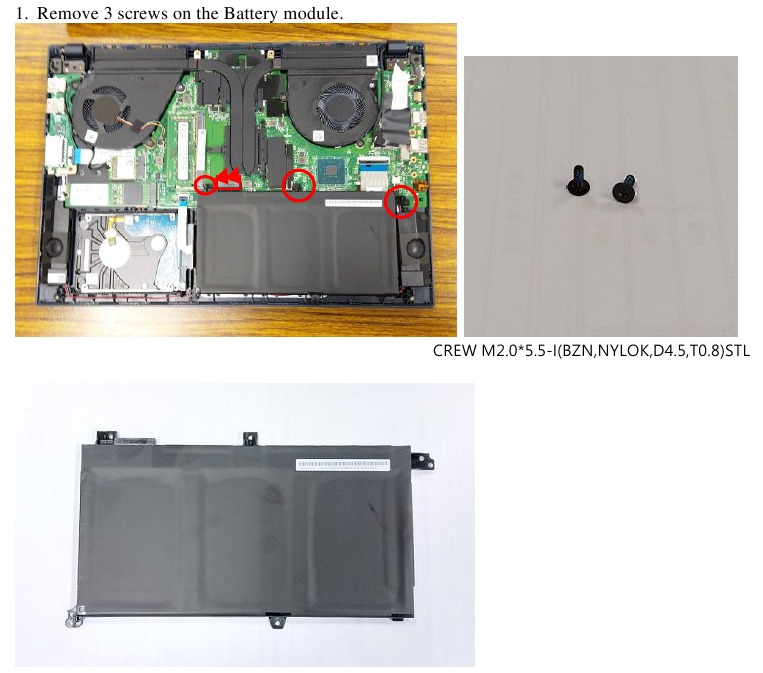

1. Retire los 3 tornillos del módulo de la batería.


Piezas

• X571 BATT/B31N1732(-1)/SMP/ICP485780D(LP485780)/3S1P/11.52V/42Wh *1
• Tornillo total *3

Módulo del altavoz

Las siguientes ilustraciones muestran cómo retirar el módulo del altavoz.

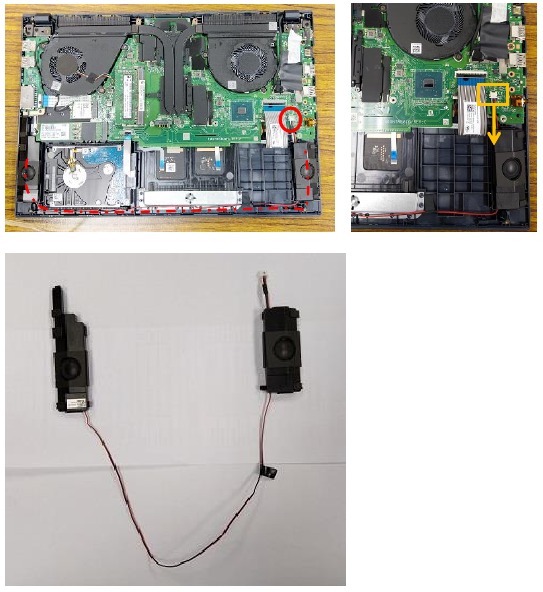

1. Desconecte el cable del altavoz en la M/B y retírelo.
   Aviso de montaje: por favor, coloque bien los cables de audio y póngalos en la ranura del gancho.


Piezas

• X571 SPEAKER SET//QCI/DN320102001*1

Módulo del ventilador

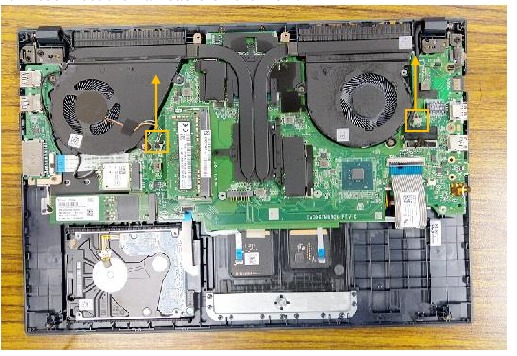

La siguiente ilustración muestra cómo retirar el módulo del ventilador.

1. Desconecte el cable del ventilador en la M/B.

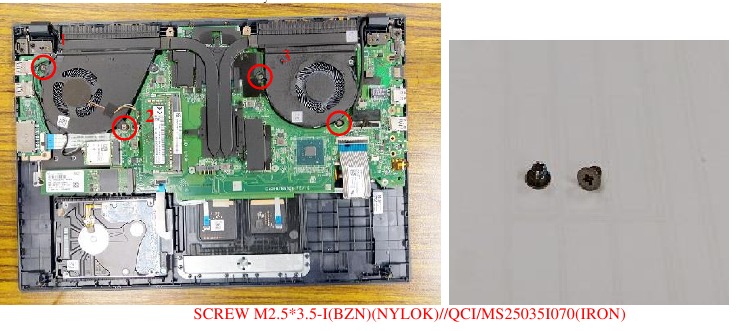

2. Retire los 4 tornillos y retire el ventilador.

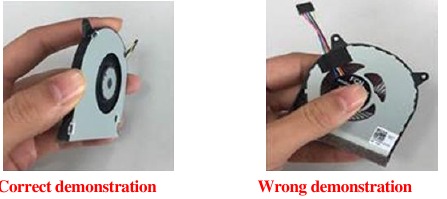

• Por favor, utilice la técnica correcta para sacar los ventiladores con el fin de evitar que se deformen.


Piezas

• X571 FAN//QCI/DQ5D517G000(104.4*75.6*6.5) & DQ5D587G000(83.7*73.6*6.5)
• Tornillo total * 4

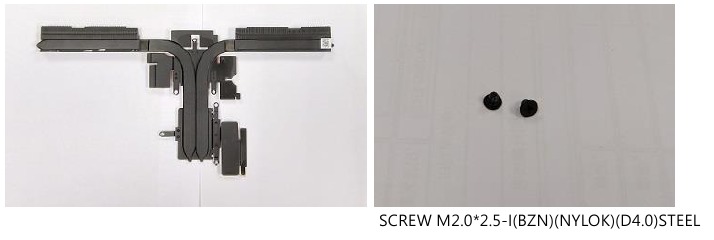

Módulo térmico

La siguiente ilustración muestra cómo retirar el módulo térmico.

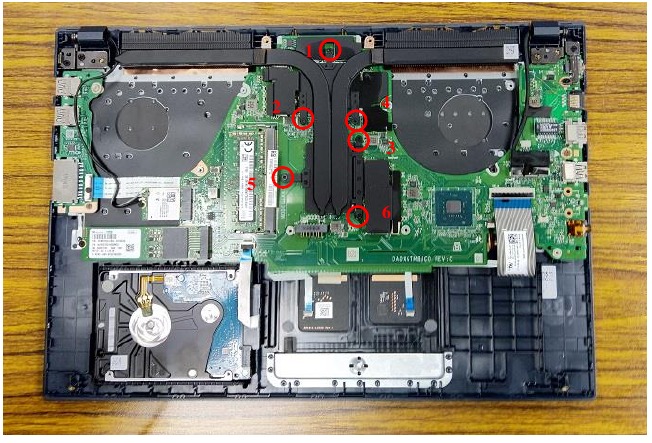

1. Retire los 6 tornillos del disipador térmico.

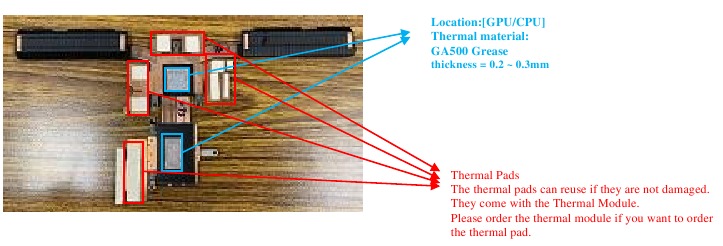

Por favor, consulte el Aviso de reparación RN201907120_1 SOP para la reelaboración del material térmico cuando vuelva a montar el módulo térmico.

Piezas

• Tornillo total *6
• X571 HEAT SINK//QCI/FBXKT009010

Módulo HDD y SSD

La siguiente ilustración muestra cómo retirar el módulo HDD y SSD.

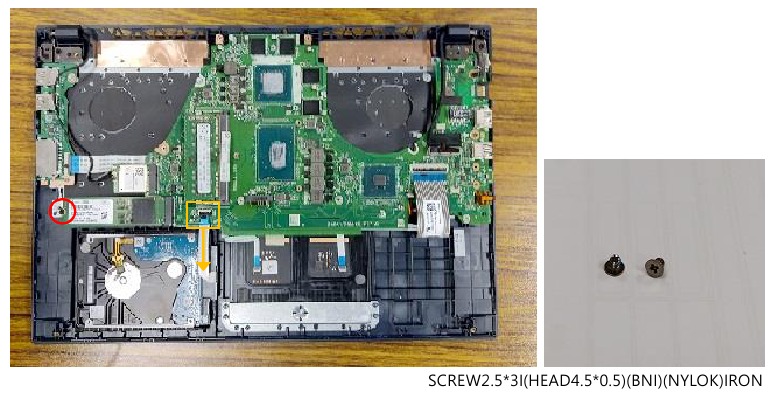

1. Desconecte el cable en la M/B. Retire 1 tornillo del módulo SSD.
   Aviso de montaje: Inserte el FFC hasta el fondo hasta que coincida con la línea cuando bloquee el pestillo.

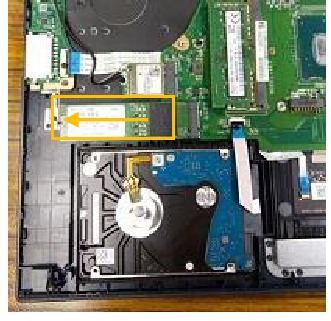

2. Retire el SSD de la izquierda.

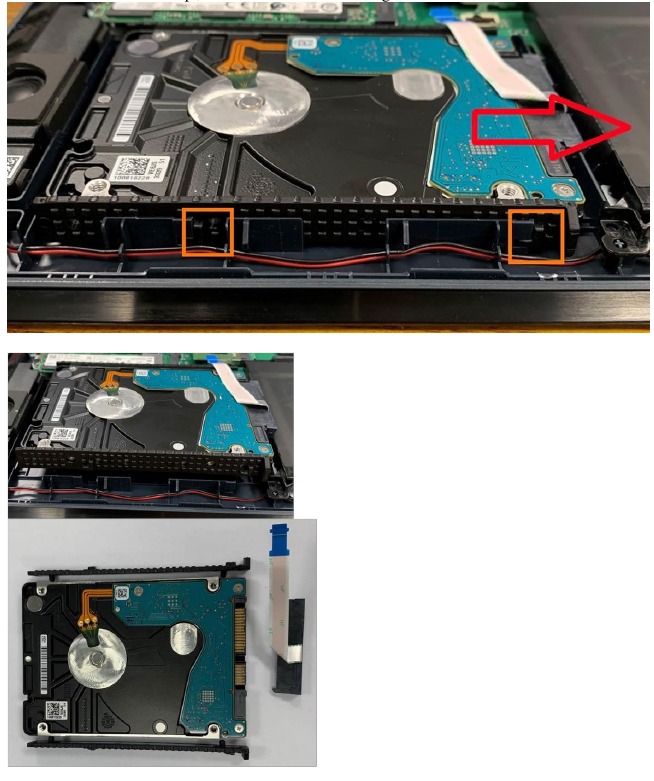

3. Retire el Bracket Snap, empuje el módulo HDD hacia la derecha y sáquelo.

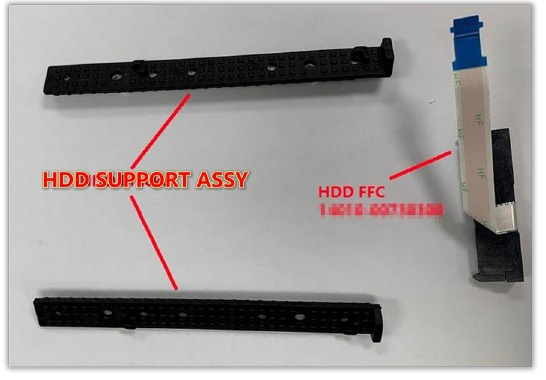

Aviso: Si los usuarios obtienen este modelo solo con SSD, pueden añadir un nuevo HDD por sí mismos, pero necesitan las siguientes dos piezas para montar el HDD.

1. HDD SUPPORT ASSY (solo X571)
2. HDD FFC


Piezas

• Tornillo total *1
• SATA3 HDD 1TB 5400R 2.5'*1
• SSD P3X4 512GB M2 2280 OP 32GB*1

Módulo inalámbrico

La siguiente ilustración muestra cómo extraer el módulo inalámbrico.

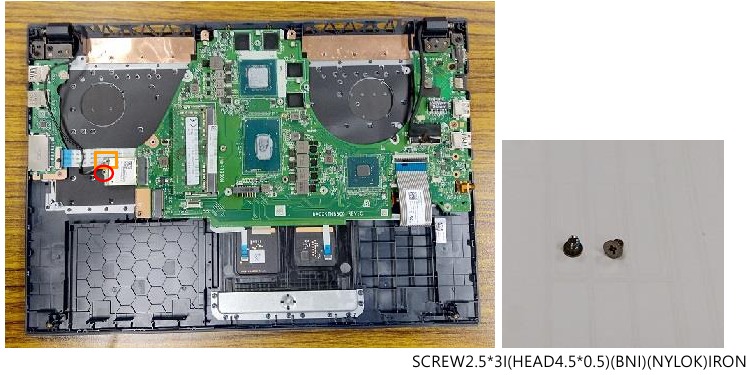

1. Desconecte el cable del módulo inalámbrico y retire 1 tornillo.

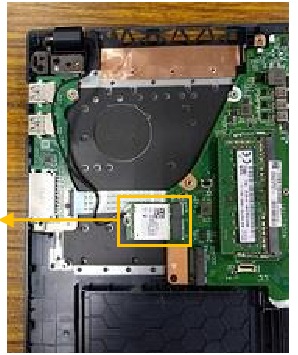

2. Retire la placa WLAN de la izquierda.


Piezas

• Tornillo total *1
• INTEL/9461.NGWG.NV 958855 JFP1 * 1

Placa USB

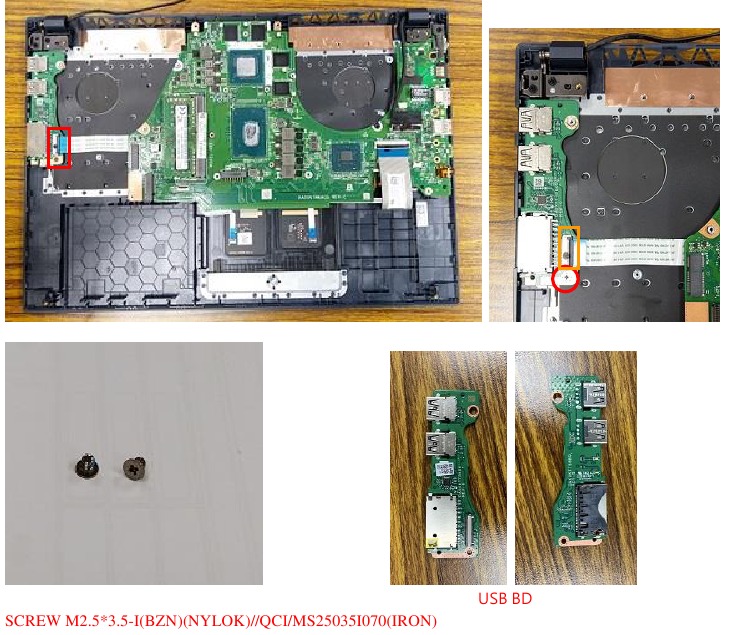

Las siguientes ilustraciones muestran cómo extraer la placa USB.

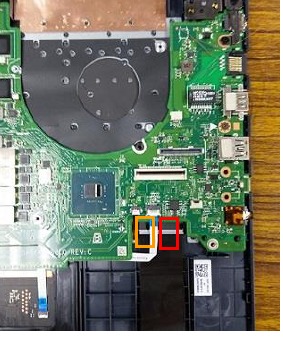

1. Desconecte el FFC de la placa principal y retire 1 tornillo.
   Aviso de montaje: Inserte el FFC hasta el fondo hasta que coincida con la línea al bloquear el pestillo.


Piezas

• Tornillo total *1
• X571 USB BD * 1

Placa base

Las siguientes ilustraciones muestran cómo separar la placa base.

1. Desconecte el FPC del teclado y el cable EDP.
   Aviso de montaje: Inserte el FFC hasta el fondo hasta que coincida con la línea al bloquear el pestillo.

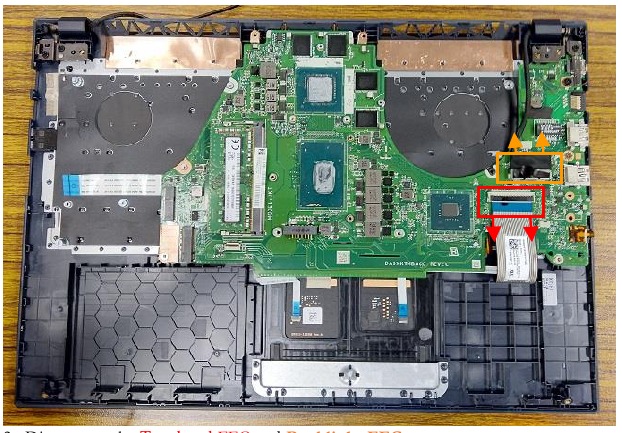

2. Desconecte el FFC del panel táctil y el FFC de la retroiluminación.
   Aviso de montaje: Inserte el FFC hasta el fondo hasta que coincida con la línea al bloquear el pestillo.

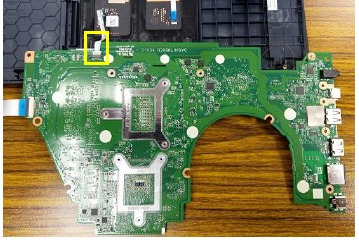

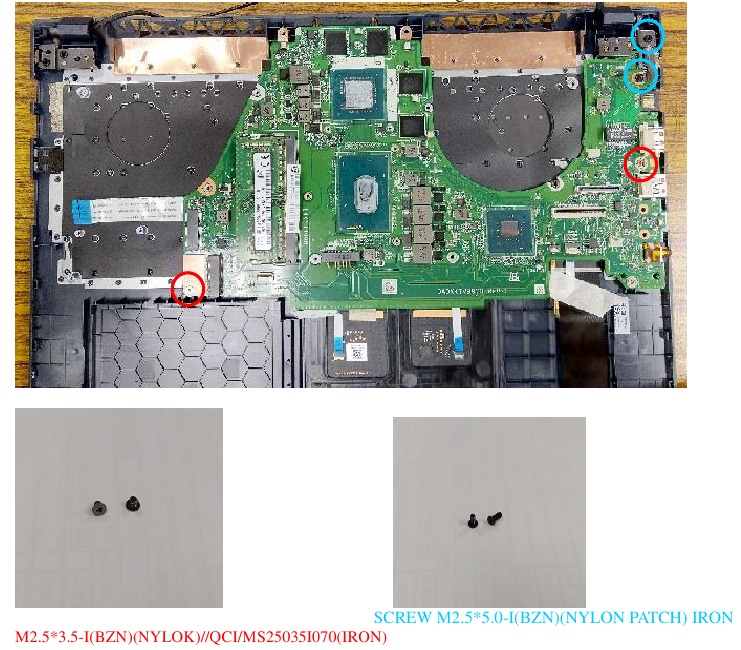

3. Retire 2 tornillos de la placa MB y 2 tornillos de la bisagra.


4. Desconecte el FP FPC.
   Aviso de montaje: Inserte el FFC hasta el fondo hasta que coincida con la línea al bloquear el pestillo.



Aviso de montaje: Cambie por uno nuevo si el FFC está dañado durante el desmontaje.

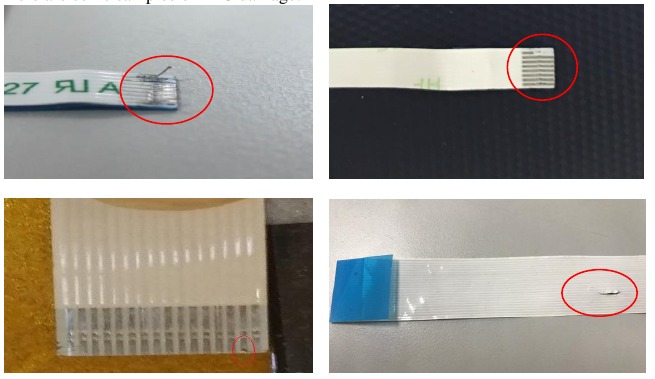

Aquí hay algunos ejemplos de daños en el FFC:

Piezas

• Tornillo total *4

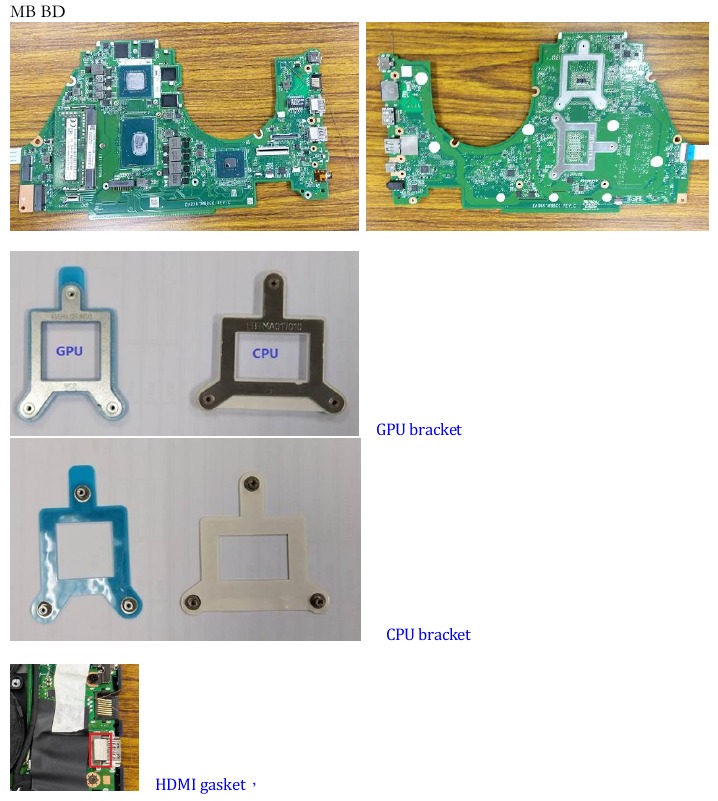

• X571 MB BD *1

Módulo del panel táctil

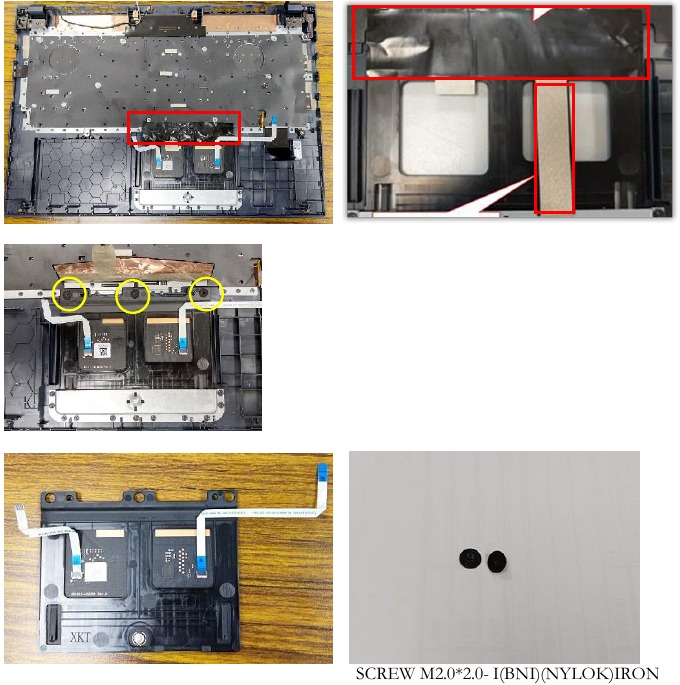

Las siguientes ilustraciones muestran cómo extraer el módulo del panel táctil.

1. Rasgue el Mylar y retire 3 tornillos del módulo del panel táctil.
   Aviso: Pegue nuevos Mylars cuando esté ensamblado el panel táctil.


• Tornillo total *3
• TOUCHPAD FOR X571//ELAN/FA473D-32A1 (W/ FP)
• TOUCHPAD FOR X571//ELAN/ SA473I-1100 (W/O FP)
• CONDUCTIVE TAPE *1
• CU FOIL * 1

Módulo del marco

Las siguientes ilustraciones muestran cómo extraer el módulo del marco.

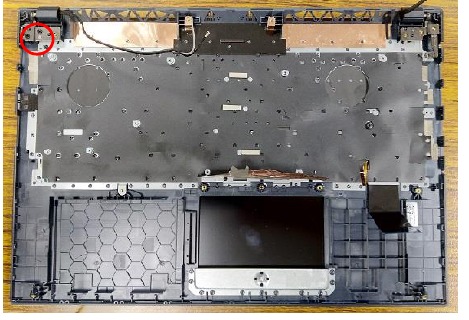

1. Retire los 2 últimos tornillos de la bisagra

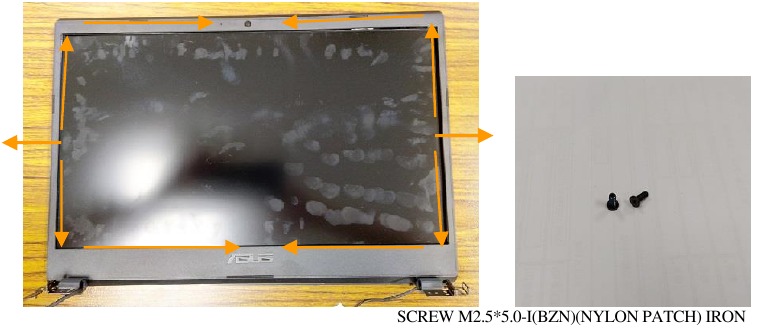

2. Proteja adecuadamente la pantalla LCD y utilice una cuchilla de plástico para levantar el marco. Empiece por el lado interior derecho e izquierdo del marco.


Aviso de montaje: Cambie el marco por uno nuevo cuando monte el módulo del marco.

• Tornillo total *2
• X571 Bezel *1

Módulo LCD

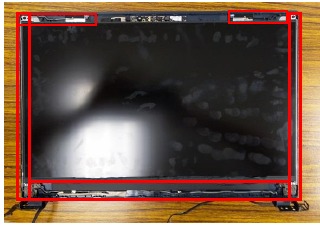

Las siguientes ilustraciones muestran cómo extraer el módulo LCD.

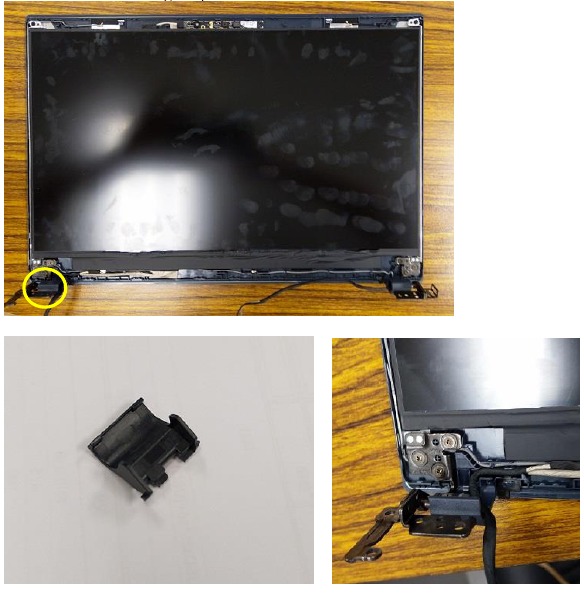

1. Retire la tapa de la bisagra izquierda.

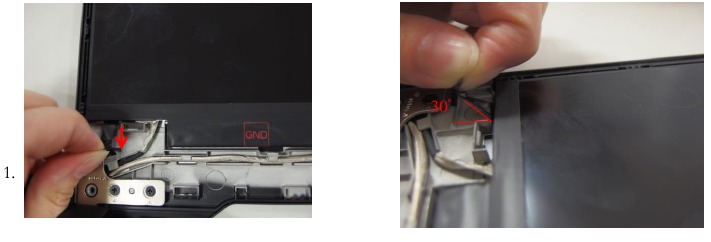

2. Retire el módulo LCD de la cinta adhesiva a ambos lados de la cubierta.


Aviso de montaje: Compruebe si existe adhesivo en la cubierta LCD cuando monte la carcasa inferior. Si no es así, péguelo desde la parte inferior de la cubierta LCD.

Aviso : Tire lentamente del adhesivo hacia arriba unos 30 grados.

Bisagra

Las siguientes ilustraciones muestran cómo extraer la bisagra.

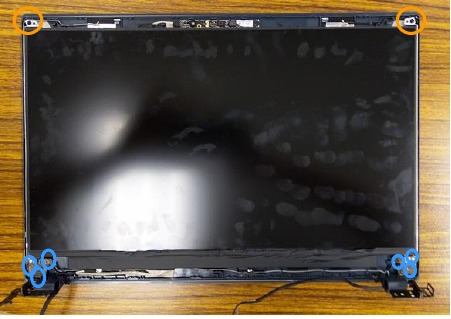

1. Retire 6 tornillos de la parte inferior y 2 tornillos de la parte superior.



• Tornillo total *8
• X571 HINGE R//QCI/FBXKT002010 (main)
• X571 HINGE R//QCI/FBXKT002010 (second)
• X571GT HINGE L//QCI/FBXKT004010 (main)
• X571GT HINGE L//QCI/FBXKT004010 (second)

Aviso: Si necesita reemplazar las bisagras, asegúrese de que la bisagra R y la bisagra L sean del mismo proveedor.

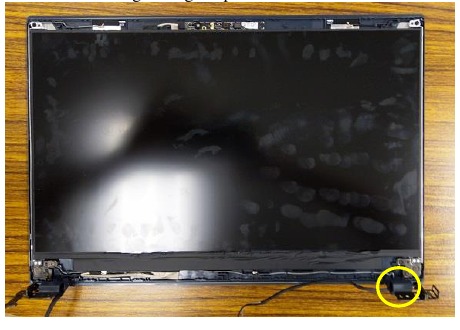

Cable de la antena WLAN

Las siguientes ilustraciones muestran cómo extraer el cable de la antena.

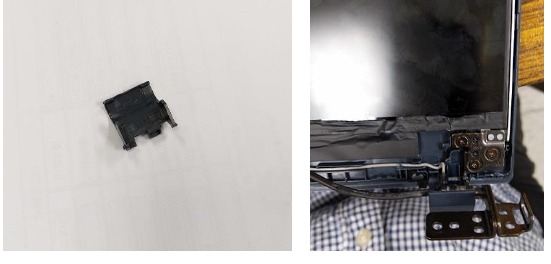

1. Retire la tapa de la bisagra derecha.



2. Desconecte el cable WLAN de la cubierta


• ASUS no se responsabiliza de los daños directos, indirectos, intencionados o no intencionados que resulten de una instalación y un funcionamiento incorrectos.
• Lea atentamente esta guía de servicio para ver los distintos componentes del dispositivo antes de realizar cualquier servicio y reparación.
• Para proporcionar el mejor servicio, hemos proporcionado la siguiente información para que los técnicos de los distribuidores y revendedores realicen el desmontaje y montaje completos del dispositivo. Antes de realizar los procedimientos, asegúrese de leer la descripción general de esta guía de servicio para obtener una descripción general de los componentes y evitar cualquier daño injustificado al hardware del dispositivo.
• Debido a la diferencia en la política de ventas, los componentes pueden tener diferentes especificaciones en el mismo producto de la serie, consulte el manual electrónico por modelo.

Precauciones de seguridad

• Antes de manipular los componentes, utilice una pulsera antiestática o toque un objeto conectado a tierra de forma segura para evitar dañarlos debido a la electricidad estática.
• Mantenga los líquidos o la humedad lejos de su dispositivo para evitar cortocircuitos.
• Quítese los anillos, relojes y cualquier otro objeto metálico de las manos.
• Sujete los componentes por los bordes para evitar tocar los circuitos integrados.
• Instale correctamente todos los componentes antes de conectar la alimentación de CA.
• No utilice adaptadores de corriente o baterías de otros dispositivos para reducir el riesgo de lesiones personales por incendio o explosión. Utilice únicamente adaptadores de corriente o baterías certificados suministrados por el fabricante o minoristas autorizados.
• Suelte todos los clips o solapas antes de retirar los cables para evitar daños.
• Utilice los modelos de tornillos correctos en su dispositivo para evitar daños.
• Retire completamente todos los residuos de adhesivo después de retirar y antes de instalar cualquier componente.
• Fotografíe el aspecto de los cables, el enrutamiento de los cables, los conectores y los tornillos para consultarlos más adelante antes de continuar con cada paso.

Lista de verificación previa a la reparación

• Lea todo el manual antes de comenzar cualquier procedimiento de servicio y siga todas las instrucciones.
• Haga una copia de seguridad de los datos de su dispositivo.
• Coloque su dispositivo sobre una superficie limpia y estable.

• Apague su dispositivo.
• Desconecte todos los periféricos y cables conectados.
• Desconecte todos los cables de alimentación y retire la batería (si corresponde).

• Si no está seguro de cómo realizar los procedimientos de servicio descritos, deténgase y póngase en contacto con un centro de servicio autorizado para obtener ayuda.
• Adquiera componentes de repuesto de minoristas autorizados de este dispositivo para garantizar la máxima compatibilidad y fiabilidad.

NOTA

• La ilustración es solo para referencia.
• Los procedimientos de servicio descritos en este documento dependen de la configuración del modelo y es posible que no reflejen todo el proceso de servicio. Para reparar componentes que no se tratan en este documento, visite un centro de servicio autorizado para obtener más ayuda.
• Guarde toda la cinta adhesiva, los materiales aislantes, los tornillos y otros elementos extraíbles en un lugar seguro hasta que se complete el procedimiento de servicio, ya que es posible que se necesiten durante el reensamblaje.
