Manual de servicio del ASUS C423NA

Descripción general del servicio

Lea atentamente este capítulo para conocer los diversos componentes del Notebook antes de realizar cualquier servicio y reparación. Para proporcionar el mejor servicio y soporte para el Notebook de la serie ASUS C423, hemos proporcionado la siguiente información para que los técnicos de los distribuidores y revendedores realicen el desmontaje y montaje completo del Notebook. Pero antes de realizar los procedimientos, asegúrese de leer la descripción general de este capítulo para obtener una descripción general de los componentes y evitar daños innecesarios al hardware del Notebook.

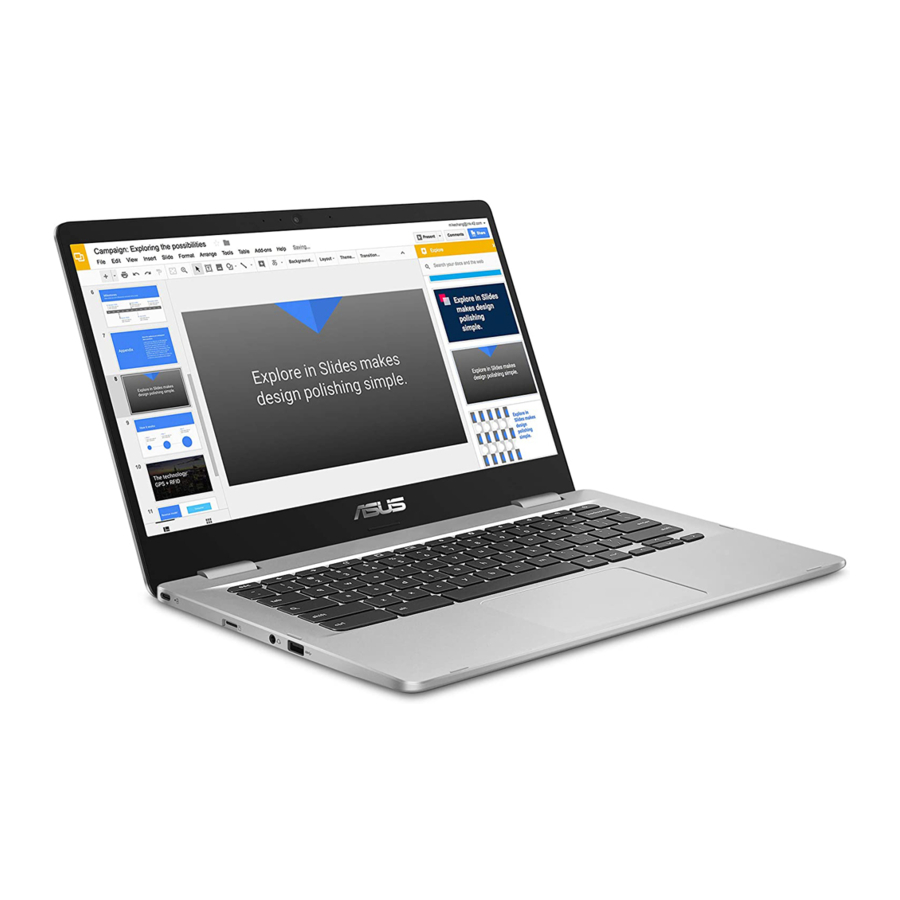

Descripción general del C423

En esta sección, se presentará una descripción general del C423, junto con sus componentes.
Las ilustraciones a continuación muestran la descripción general del Notebook desde la vista frontal, la vista lateral derecha, la vista lateral izquierda y la vista posterior. La mayoría de las piezas se tratarán en este manual.

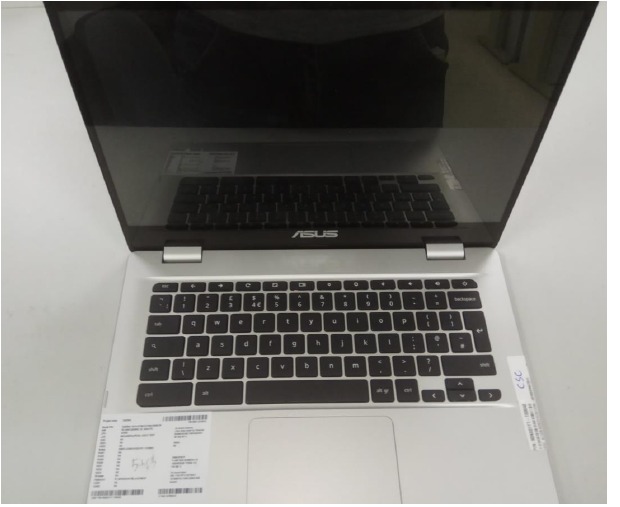

Vista derecha

Vista izquierda

Vista frontal

Vista posterior

Componentes

Las ilustraciones a continuación muestran los componentes del C423

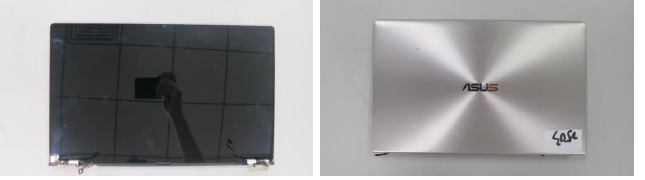

Modelo de LCD
La siguiente ilustración muestra el modelo de LCD.

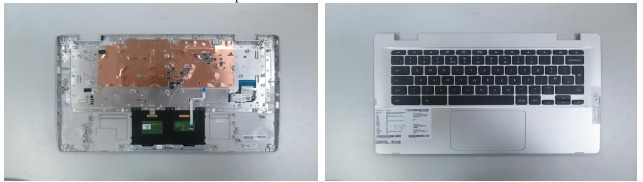

Carcasa superior
La siguiente ilustración muestra la carcasa superior.

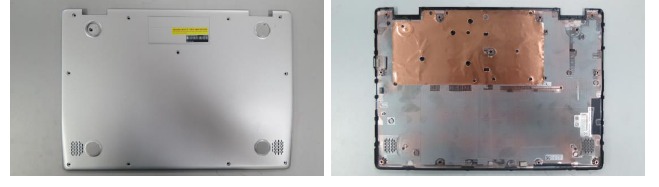

Carcasa inferior
La siguiente ilustración muestra la carcasa inferior.

Módulo térmico

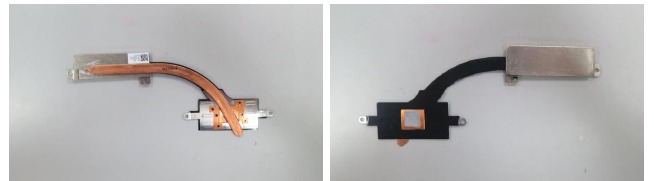

La siguiente ilustración muestra el módulo térmico.

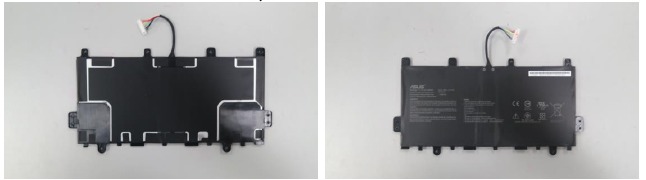

Batería
La siguiente ilustración muestra la batería.

Placa base

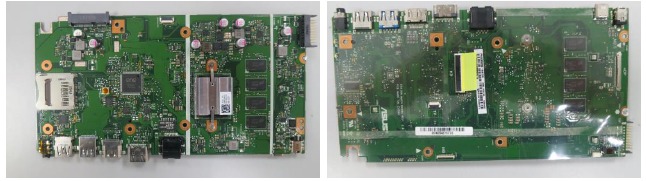

La siguiente ilustración muestra la placa base.

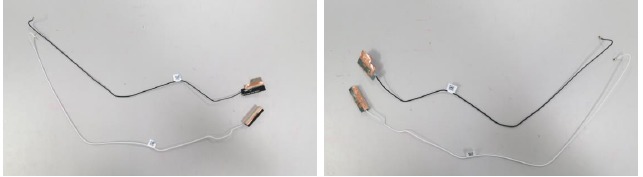

Módulo WLAN
La siguiente ilustración muestra el módulo WLAN.

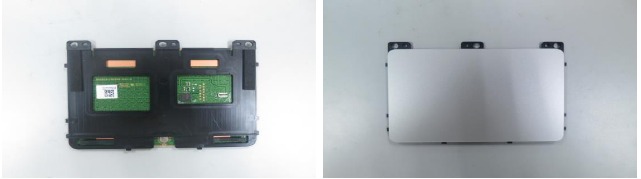

Panel táctil
La siguiente ilustración muestra el panel táctil.

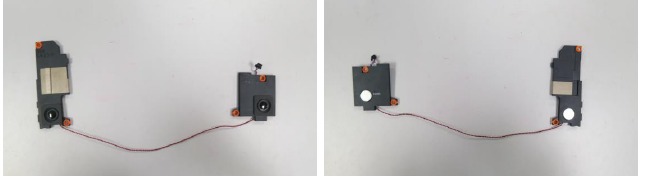

Altavoz
La siguiente ilustración muestra el altavoz.

Placa de E/S

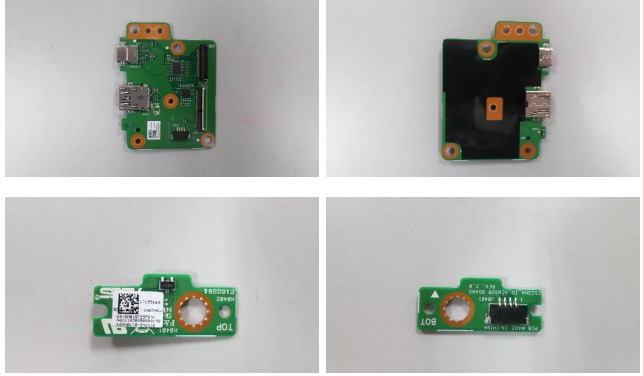

La siguiente ilustración muestra la placa de E/S.

Procedimiento de desmontaje

Siga la información proporcionada en esta sección para realizar el procedimiento completo de desmontaje del Notebook. Asegúrese de utilizar las herramientas adecuadas que se describen anteriormente.
El Notebook de la serie ASUS C423 consta de varios módulos. Este capítulo describe el procedimiento para el desmontaje y montaje completos del Notebook (para consultar el documento de montaje, consulte la última página). Además, entre los procedimientos, se proporcionará el procedimiento de desmontaje detallado de los módulos individuales para sus necesidades de servicio.

Herramientas adecuadas
Las siguientes ilustraciones muestran las herramientas adecuadas que deben utilizarse para el servicio y la reparación del notebook.

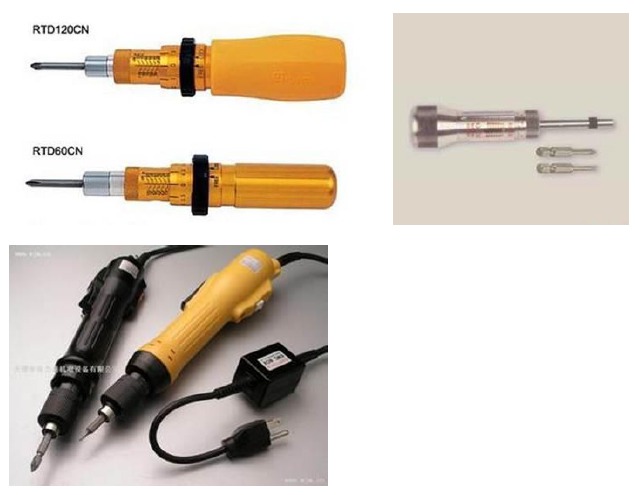

Destornillador de estrella
Elija un destornillador y un cabezal diferentes según las diferentes especificaciones de los tornillos. Las siguientes fotos son solo de referencia.
Utilice un destornillador de estrella para apretar/quitar los tornillos.

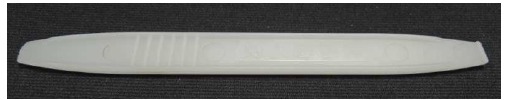

Cúter de plástico

Pinzas
Utilice un par de pinzas para quitar/insertar cables flexibles.

Módulo de la carcasa inferior
Las siguientes ilustraciones muestran cómo quitar el módulo de la carcasa inferior.

Quitar el módulo de la carcasa inferior

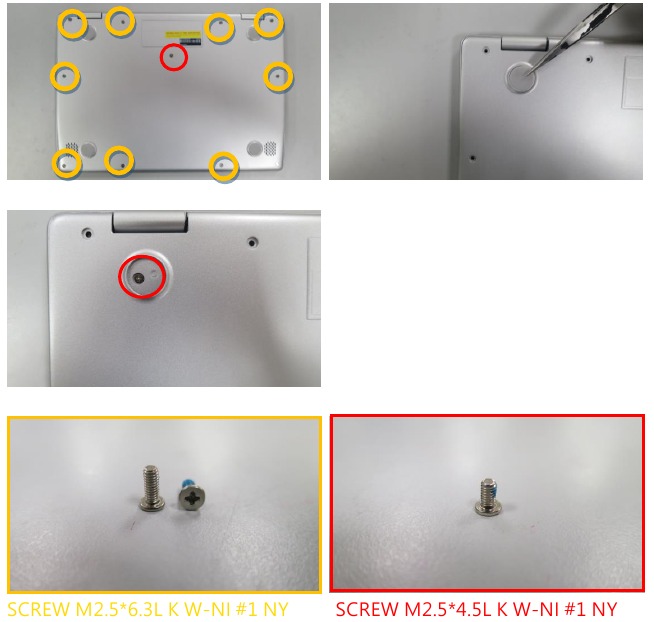

1. Retire los 11 tornillos de la carcasa inferior.
   Aviso de montaje: siga los números inversos para bloquear los tornillos.
   Par de apriete de los tornillos (Kg F-cm): 2,5 kg
   Par de apriete de los tornillos (Kg F-cm): 2,5 kg.
   Piezas

   • Tornillo total *11

Quitar el módulo de la carcasa superior

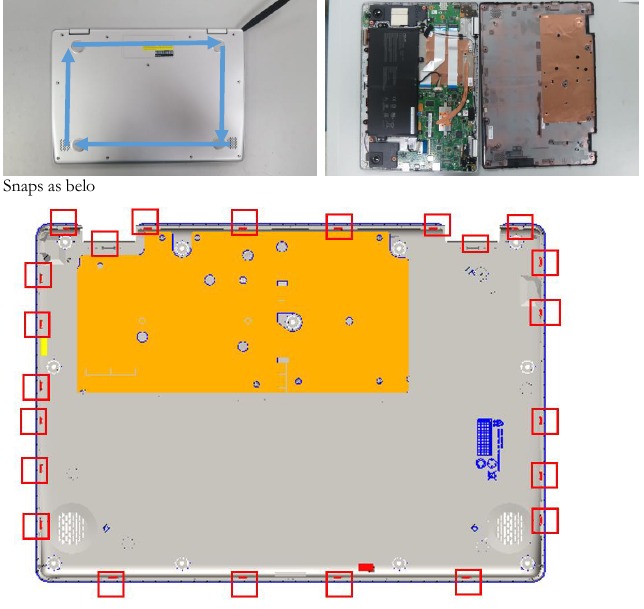

1. Utilice un cúter de plástico para levantar la carcasa inferior.


Piezas
C223NA BOTTOM CASE ASSY
(El nombre real de la pieza depende de la SKU diferente).

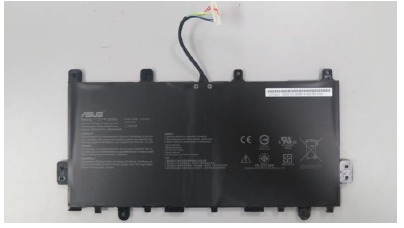

Módulo de la batería
La siguiente ilustración muestra cómo quitar el módulo de la batería.

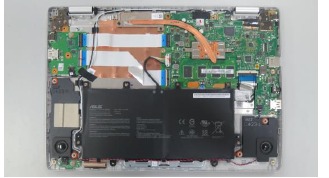

1. Desconecte el cable de la batería.
   Aviso: antes de desmontar, asegúrese de extraer el adaptador y desconectar la batería durante más de diez segundos para evitar daños en el IC.

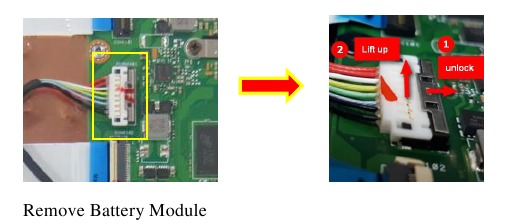

   AVISO: Siga los siguientes pasos para desconectar el conector de la batería.

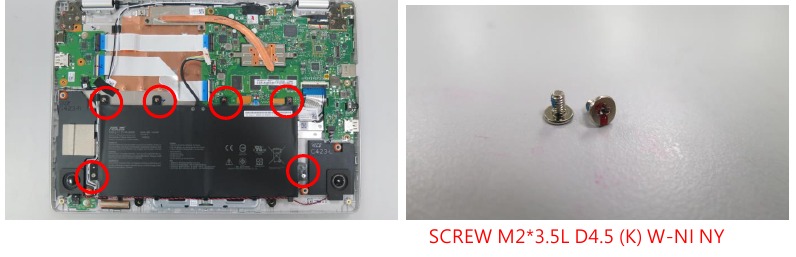

2. Siga los siguientes números para quitar los 4 tornillos del módulo de la batería
   Aviso de montaje: siga los números inversos para bloquear los tornillos.
   Par de apriete de los tornillos (Kg F-cm): 2,0 KG± 0,3 kgf.



Piezas

• C2 C423 BATT/ATL POLY/C21N1808//SMP/359191/2S1P/7.7V/38WH
• Tornillo total *6

Módulo del altavoz
Las siguientes ilustraciones muestran cómo quitar el módulo del altavoz.

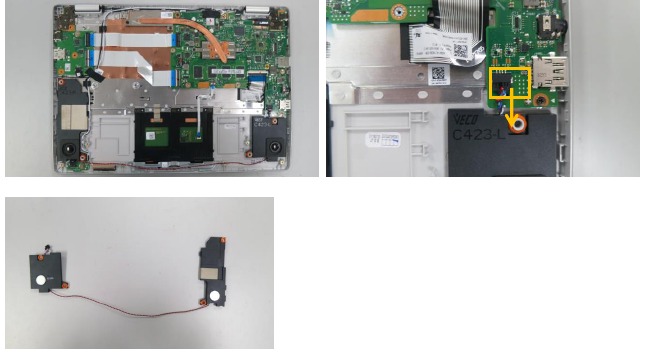

Quitar el módulo del altavoz

1. Desconecte el cable del altavoz de la placa M/B
   Aviso de montaje: coloque bien los cables de audio y colóquelos en la ranura del gancho como se muestra a continuación.


Piezas

• C423NA SPEAKER//PEGA/04A4-03DJ000

Cable de la antena WLAN
Las siguientes ilustraciones muestran cómo quitar el cable de la antena

Quitar el módulo WLAN

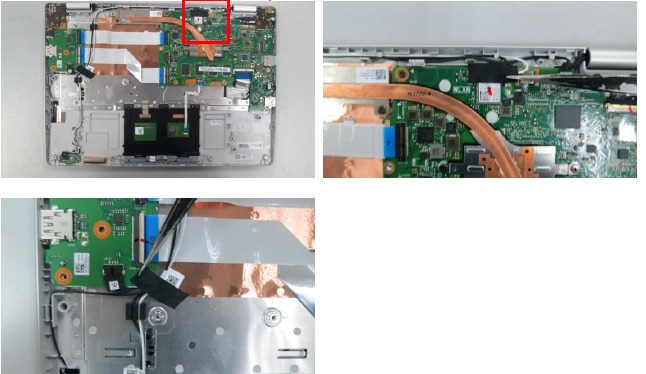

1. Desconecte el cable WLAN de la WLAN
   Aviso de montaje: el cable negro está conectado al puerto de entrada 'MAIN'. El cable blanco está conectado al puerto 'AUX'.

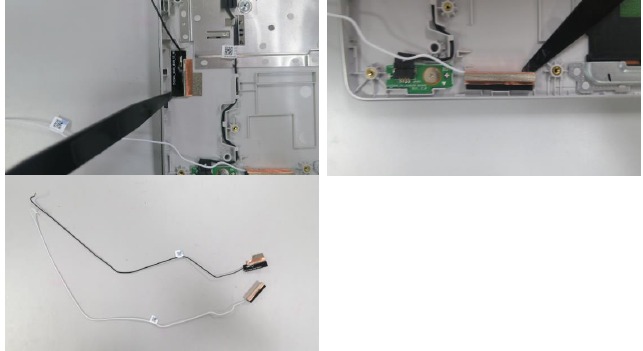

2. Utilice un cúter de plástico para levantarlo.
   Aviso de montaje: coloque bien los cables WLAN y colóquelos en la ranura del gancho como se muestra a continuación.


Módulo LCD
Quitar el módulo LCD

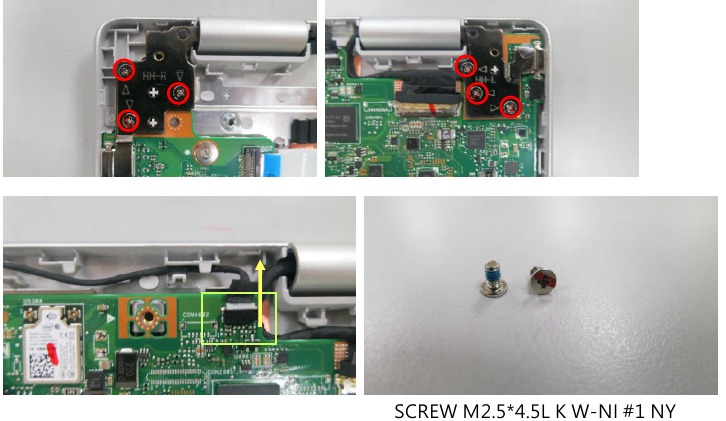

1. Retire los 6 tornillos de la bisagra

   Aviso: si necesita reemplazar las bisagras (cubiertas de las bisagras), asegúrese de que la bisagra (cubierta de la bisagra) R y la bisagra (cubierta de la bisagra) L sean del mismo proveedor.


Piezas

• Tornillo total * 6
• C223NA_THERMAL_MODULE_ASSY//AURAS
• C423NA-1A HINGE CAP R//PEGA/13N1-63P0301
• C423NA LCD COVER ASSY//PEGA/13N1-63A0201

Módulo térmico
La siguiente ilustración muestra cómo quitar el módulo térmico.

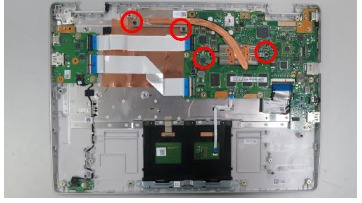

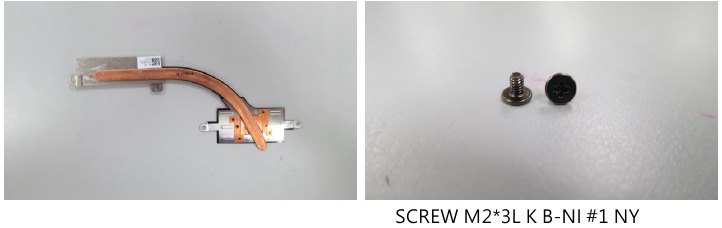

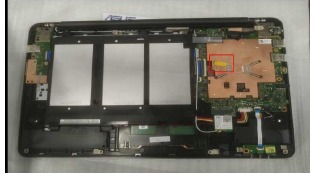

1. Retire los 4 tornillos del disipador térmico, retire el módulo térmico.
   Aviso de montaje: siga los números inversos para bloquear los tornillos. Par de apriete de los tornillos (Kg F-cm): 2 kg

   Aviso de montaje: después de reemplazar la nueva MB, limpie la almohadilla térmica restante de la CPU y la GPU en el módulo térmico y, a continuación, pegue una nueva.

   Si la unidad original tiene una etiqueta de garantía, pegue la etiqueta 'WARRANTY VOID' en el módulo térmico cuando vuelva a montar la placa principal.


Piezas

• Tornillo total * 4
• C223NA_THERMAL_MODULE_ASSY//AURAS

Placa IO
Las siguientes ilustraciones muestran cómo quitar la placa IO.

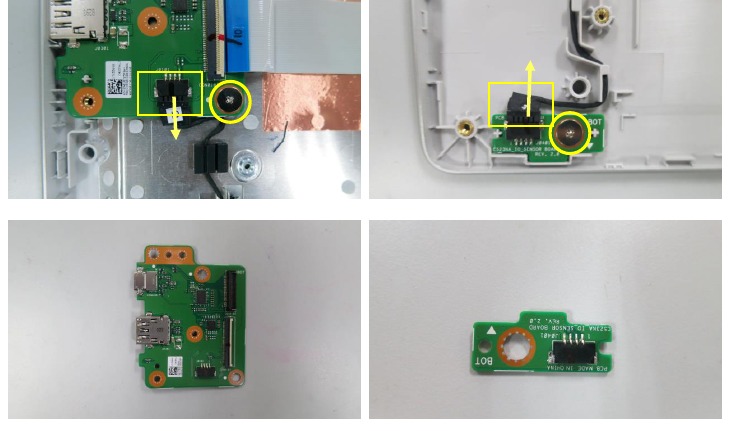

Quitar la placa IO

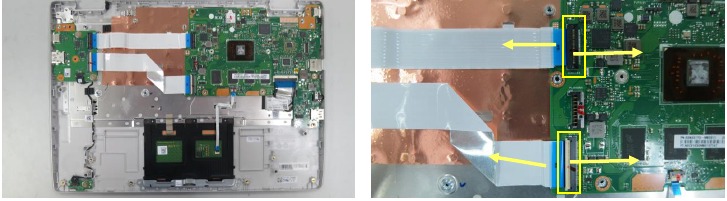

1. Desconecte el FFC de la placa principal.

2. Retire los 2 tornillos de la placa IO


   Aviso de montaje: cambie por uno nuevo si el FFC se daña durante el desmontaje.

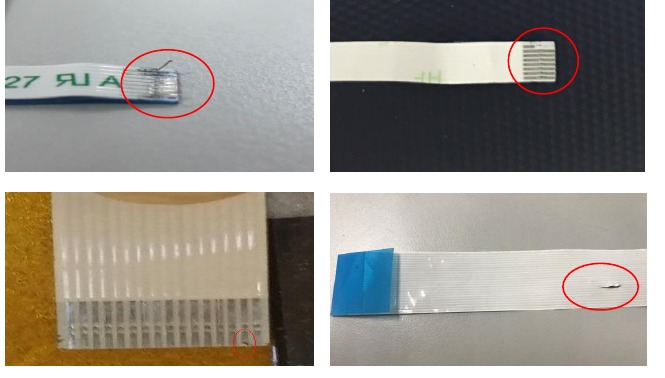

   Estos son algunos ejemplos de daños en el FFC:


Piezas

• Tornillo total *2
• C223NA IO_BD._0M.
• C223NA IO FFC 30P 0.5MM L114MM//XINYA/X18AA1-4299-F-HF

Módulo de la placa base
Las siguientes ilustraciones muestran cómo separar el módulo de la placa base

Quitar el módulo de la placa base

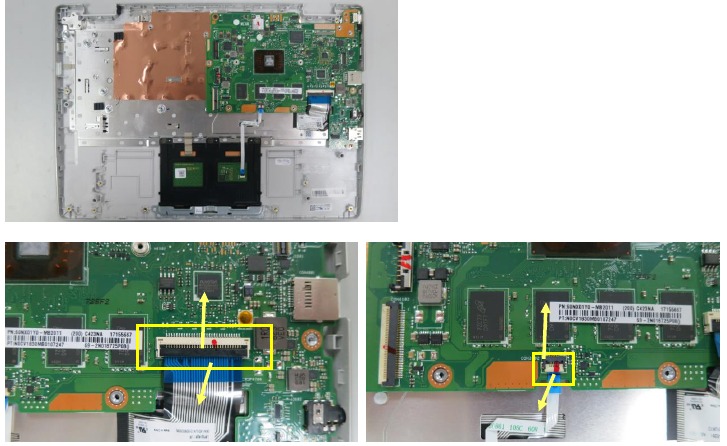

1. Desconecte el cable FPC del teclado y el cable FFC del panel táctil
   Aviso de montaje: inserte el FFC hasta el fondo hasta que coincida con la línea al bloquear el pestillo.

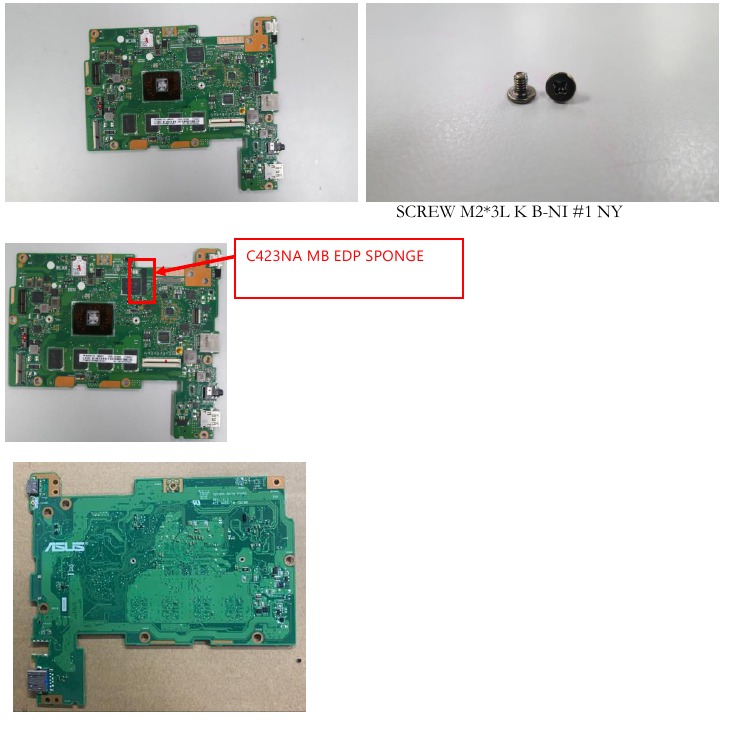

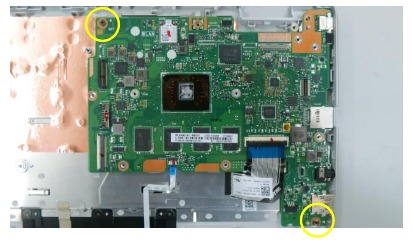

2. Retire los 2 tornillos de la placa principal y retire la placa M/B
   Par de apriete de los tornillos (Kg F-cm): 2,0±0,3



• C423NA MB._4G/N4200/AS//(EMMC32G/AC)/PEGA/9C-N163M0300
• Tornillo total *2

Módulo del panel táctil
Las siguientes ilustraciones muestran cómo quitar el módulo del panel táctil.

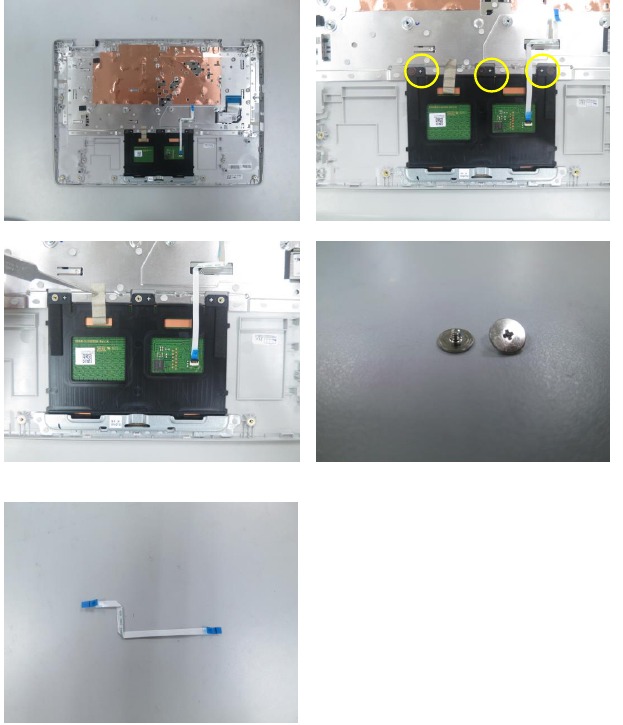

Quitar el módulo del panel táctil

1. Retire los 3 tornillos del panel táctil y desconecte el FFC en el T/P Aviso de montaje: siga los números inversos para bloquear los tornillos.


• Tornillo total *3
• TOUCHPAD FOR C201PA//ELAN/S9855D-1000
• C423NA CMOS FPC NONTOUCH//PEGA/0801-9JE0E00

MÓDULO KB
Aviso de montaje:
Cambio de ECN: Pegue el GRAPHITE siguiendo el borde de la estructura antes de montar en el MÓDULO KB.

Módulo LCD
Las siguientes ilustraciones muestran cómo quitar el módulo LCD.

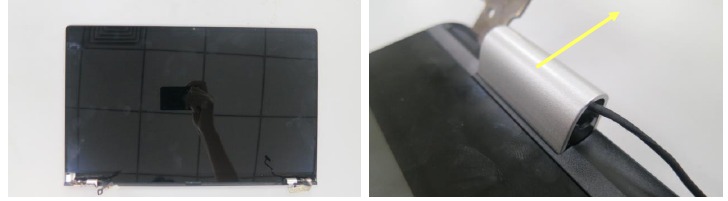

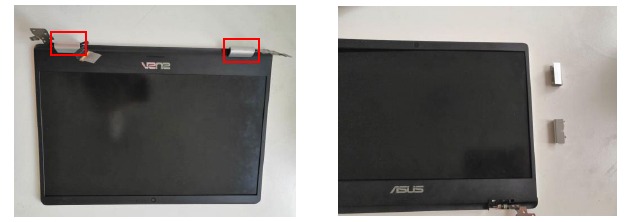

1. Retire la tapa de la bisagra del módulo LCD

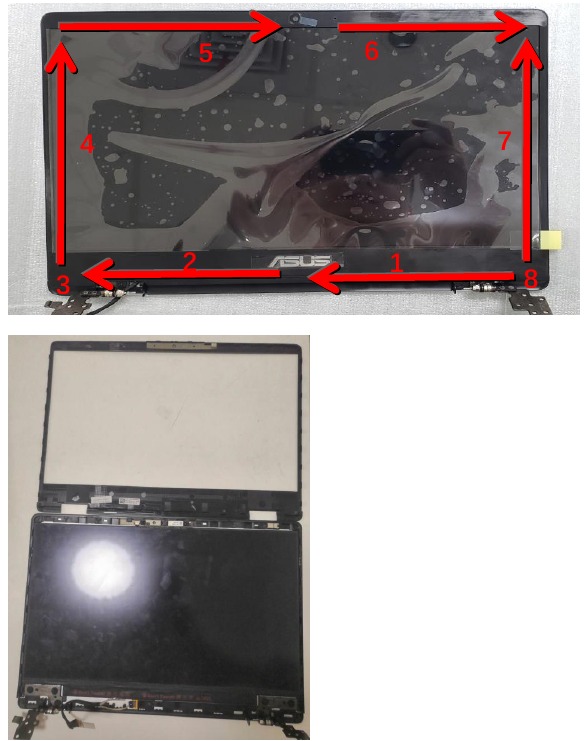

2. Utilice un cúter de plástico para levantar el borde, retire el bisel frontal del LCD.

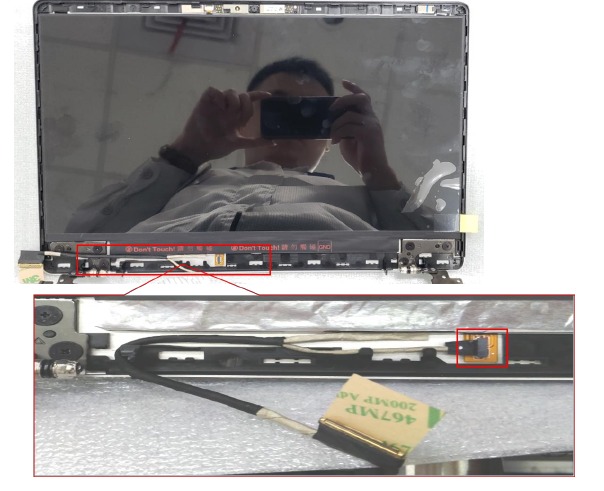

3. Retire el cable EDP y desconecte el puerto FPC de la cámara.

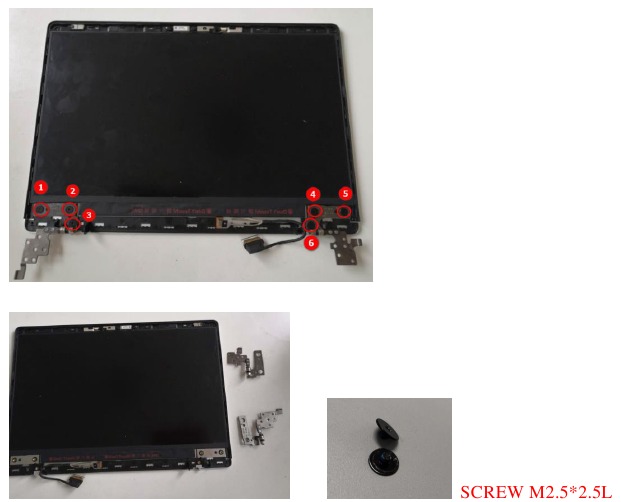

4. Siga los siguientes números para quitar los 6 tornillos de la bisagra y extráigala. Aviso de montaje: siga los números inversos para bloquear los tornillos. Par de apriete de los tornillos (Kg F-cm): 2,5 KG± 0,2 kgf.

   Aviso: si necesita reemplazar las bisagras (cubiertas de las bisagras), asegúrese de que la bisagra (cubierta de la bisagra) R y la bisagra (cubierta de la bisagra) L sean del mismo proveedor.

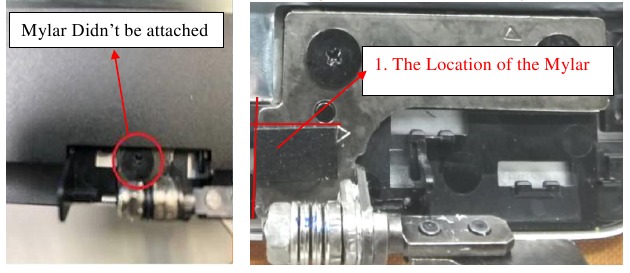

   Aviso: cuando monte la bisagra, coloque el Mylar en el tornillo, coloque el Mylar en el borde izquierdo de la bisagra y en el borde inferior del bisel como en la siguiente imagen.

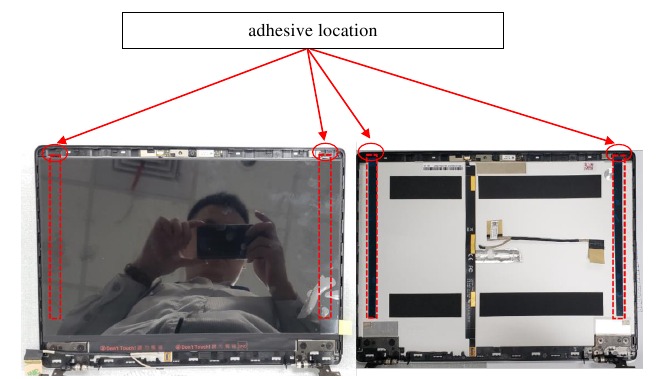

5. Retire el adhesivo lentamente con unas pinzas

   Aviso: tire lentamente del adhesivo hacia arriba unos 30 grados.

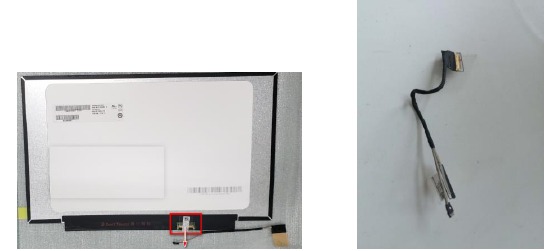

6. Retire el cable EDP horizontalmente.

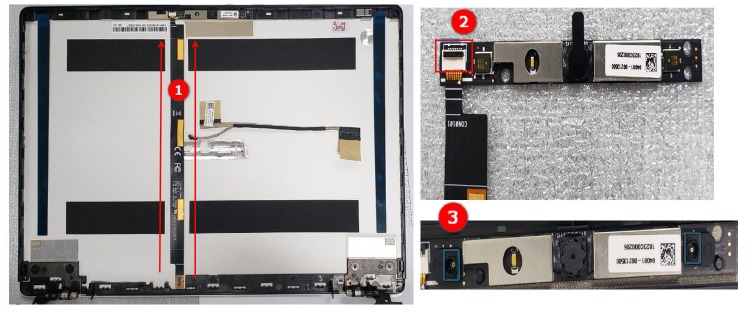

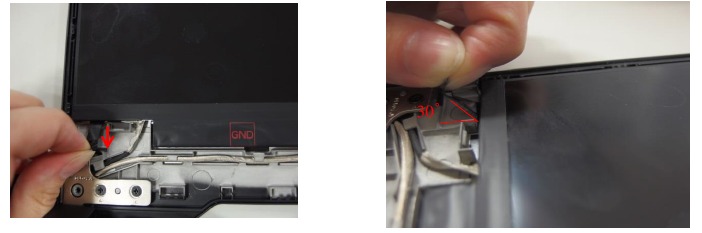

7. Retire la cámara FPC y extraiga la cámara. Desconecte el cable de la cámara. Retire las 2 gomas del micrófono


Piezas:

• C423NA-1A HINGE R *1
• C423NA-1A HINGE L *1
• C423NA-1A 14.0' HD US *1
• C423NA-1A LCD BEZEL SUB ASSY *1
• Tornillo total * 6

Precauciones de seguridad

• Antes de manipular los componentes, utilice una muñequera antiestática o toque un objeto conectado a tierra de forma segura para evitar dañarlos debido a la electricidad estática.
• Mantenga los líquidos o la humedad alejados de su Notebook PC para evitar cortocircuitos.
• Quítese anillos, relojes y cualquier otro objeto metálico de las manos.
• Sujete los componentes por los bordes para evitar tocar los circuitos integrados.
• Instale correctamente todos los componentes antes de conectar la alimentación de CA. No utilice adaptadores de corriente ni baterías de otros dispositivos para reducir el riesgo de lesiones a personas debido a incendios o explosiones. Utilice únicamente adaptadores de corriente o baterías certificados suministrados por el fabricante o minoristas autorizados.
• Desenganche todos los clips o solapas antes de quitar los cables para evitar daños.
• Desconecte los cables, conectores y enchufes tirando del enchufe uniformemente para evitar daños.
• Utilice los modelos de tornillos correctos en su Notebook PC para evitar daños.
• Confirme que la orientación del cable es correcta antes de conectar cualquier cable.
• Retire completamente todos los residuos de adhesivo después de quitar y antes de instalar cualquier componente.
• Fotografíe el aspecto de los cables, el recorrido de los cables, los conectores y los tornillos para consultarlos posteriormente antes de continuar con cada paso.
