Manual del Noco Genius G1100

Si tiene preguntas sobre nuestros cargadores, consulte nuestra completa información de soporte en www.no.co/support. Para ponerse en contacto con NOCO para obtener soporte personalizado (no disponible en todas las áreas), visite www.no.co/connect.

Qué hay en la caja

• Cargador inteligente G1100
• (1) Conectores de pinza de batería
• (1) Conectores de terminal de ojal
• Guía del usuario
• Guía de información y garantía

Cómo ponerse en contacto con NOCO

Teléfono: 1.800.456.6626

Correo electrónico: support@no.co

Dirección postal:
30339 Diamond Parkway, #102
Glenwillow, OH 44139
Estados Unidos de América

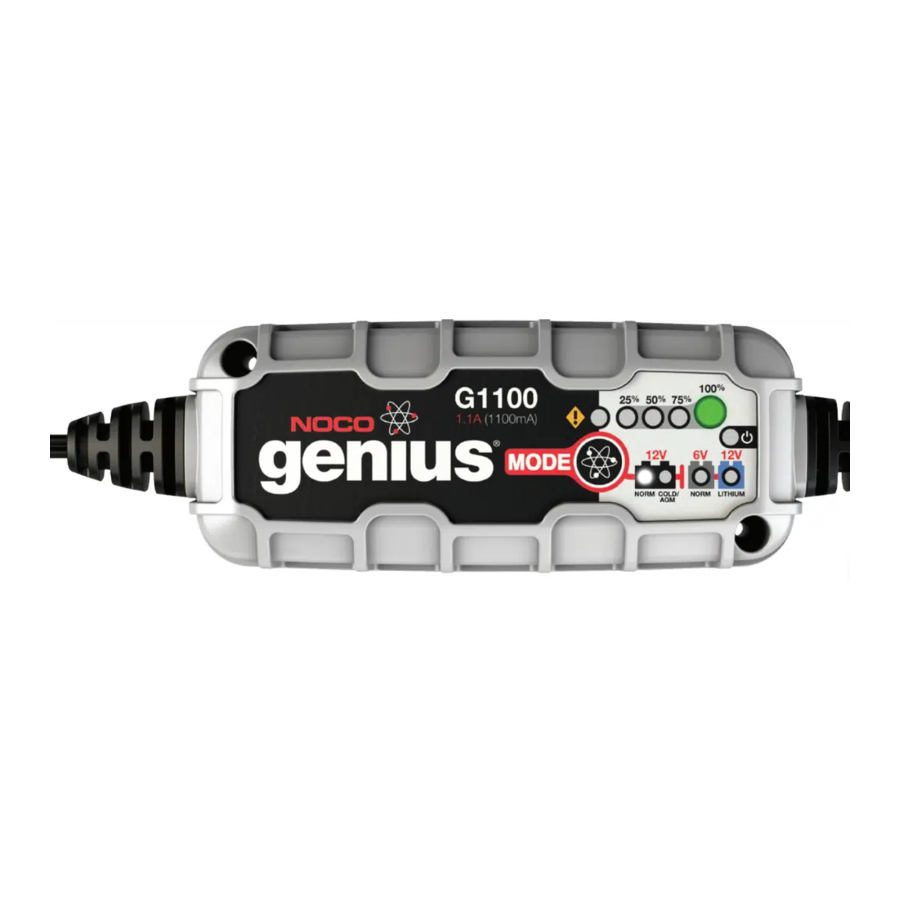

Acerca del G1100

El NOCO Genius^® G1100 representa algunas de las tecnologías más innovadoras y avanzadas del mercado, lo que hace que cada carga sea sencilla y fácil. Es posiblemente el cargador más seguro y eficiente que jamás utilizará. El G1100 está diseñado para cargar todo tipo de baterías de plomo-ácido de 6 V y 12 V y baterías de iones de litio de 12 V, incluidas las baterías Wet (inundadas), Gel, MF (sin mantenimiento), CA (calcio), EFB (batería inundada mejorada), AGM (malla de vidrio absorbente) y LIB (iones de litio). Es adecuado para cargar baterías de 2 a 40 amperios-hora y mantener todos los tamaños de batería.

Montaje

El G1100 tiene dos (2) orificios externos para el montaje. Monte el cargador en la ubicación deseada con tornillos autorroscantes #6. Asegúrese de que no haya obstrucciones detrás de la superficie de montaje. Es importante tener en cuenta la distancia a la batería. La longitud del cable de CC desde el cargador, ya sea con la pinza de batería o con los conectores de terminal de ojal, es de aproximadamente 75 pulgadas (1900 mm). Deje 12 pulgadas (304 mm) de holgura entre las conexiones.

Modos de carga

El G1100 tiene cinco (5) modos:
Standby, 12V NORM, 12V COLD/AGM, 6V NORM y 12V LITHIUM.

Algunos modos de carga deben mantenerse pulsados durante tres (3) segundos para entrar en el modo. Estos modos de "Pulsar y mantener" son modos de carga avanzados que requieren toda su atención antes de seleccionarlos. "Pulsar y mantener" se indica en el cargador con una línea roja. Es importante comprender las diferencias y el propósito de cada modo de carga. No utilice el cargador hasta que confirme el modo de carga apropiado para su batería.

A continuación, se muestra una breve descripción:

Uso de 6V NORM. [Pulsar y mantener]
El modo de carga 6V NORM está diseñado solo para baterías de plomo-ácido de 6 voltios, como baterías de celda húmeda, celda de gel, inundadas mejoradas, sin mantenimiento y de calcio. Consulte al fabricante de la batería antes de utilizar este modo.

ESTE MODO ES SOLO PARA BATERÍAS DE PLOMO-ÁCIDO DE 6 VOLTIOS.

Uso de 12V Lithium. [Pulsar y mantener]
El modo de carga 12V Lithium está diseñado solo para baterías de iones de litio de 12 voltios, incluido el fosfato de hierro y litio.

UTILICE ESTE MODO CON PRECAUCIÓN. ESTE MODO ES SOLO PARA BATERÍAS DE LITIO DE 12 VOLTIOS. LAS BATERÍAS DE IONES DE LITIO SE FABRICAN Y CONSTRUYEN DE DIFERENTES MANERAS Y ALGUNAS PUEDEN O NO CONTENER UN SISTEMA DE GESTIÓN DE BATERÍAS (BMS). CONSULTE AL FABRICANTE DE LA BATERÍA DE LITIO ANTES DE CARGARLA Y SOLICITE LAS VELOCIDADES Y VOLTAJES DE CARGA RECOMENDADOS. ALGUNAS BATERÍAS DE IONES DE LITIO PUEDEN SER INESTABLES E INADECUADAS PARA LA CARGA. ASEGÚRESE DE COMPRAR SU BATERÍA DE IONES DE LITIO DE UNA MARCA CONOCIDA Y DE BUENA REPUTACIÓN.

Cómo conectar a la batería

No conecte el enchufe de alimentación de CA hasta que se hayan realizado todas las demás conexiones. Identifique la polaridad correcta de los terminales de la batería en la batería. El terminal positivo de la batería suele estar marcado con estas letras o símbolo (POS, P, +). El terminal negativo de la batería suele estar marcado con estas letras o símbolo (NEG, N, -). No realice ninguna conexión al carburador, las líneas de combustible o las piezas de chapa metálica delgada. Las siguientes instrucciones son para un sistema de tierra negativo (el más común). Si su vehículo es un sistema de tierra positivo (muy poco común), siga las siguientes instrucciones en orden inverso.

1. Conecte la pinza de batería o el conector de terminal de ojal positivo (rojo) al terminal positivo (POS, P, +) de la batería.
2. Conecte la pinza de batería o el conector de terminal de ojal negativo (negro) al terminal negativo (NEG, N, -) de la batería o al chasis del vehículo.
3. Conecte el enchufe de alimentación de CA del cargador de batería a una toma de corriente adecuada. No mire a la batería cuando realice esta conexión.
4. Al desconectar el cargador de batería, desconecte en la secuencia inversa, retirando primero el negativo (o el positivo primero para los sistemas de tierra positiva).

Comenzar la carga

1. Verifique el voltaje y la composición química de la batería.
2. Confirme que ha conectado correctamente las pinzas de la batería o los conectores de terminal de ojal y que el enchufe de alimentación de CA está conectado a una toma de corriente.
3. El cargador comenzará en modo Standby, indicado por un LED naranja. En Standby, el cargador no proporciona energía.
4. Pulse el botón de modo para alternar al modo de carga apropiado (pulse y mantenga pulsado durante tres segundos para entrar en un modo de carga avanzado) para el voltaje y la composición química de su batería.
5. El LED de modo iluminará el modo de carga seleccionado y los LED de carga se iluminarán (dependiendo del estado de la batería) indicando que el proceso de carga ha comenzado.
6. Ahora se puede dejar el cargador conectado a la batería en todo momento para proporcionar una carga de mantenimiento.

Comprensión de los LED de carga

El cargador tiene cuatro (4) LED de carga: 25 %, 50 %, 75 % y 100 %. Estos LED de carga indican el estado de carga (SOC) de la(s) batería(s) conectada(s). Consulte la explicación a continuación:

LED	Explicación
25 % LED rojo 25 % 50 % 75 % 100 %	El LED de carga del 25 % parpadeará lentamente "encendido" y "apagado" cuando la batería esté cargada menos del 25 %. Cuando la batería esté cargada al 25 %, el LED de carga rojo se iluminará de forma fija.
50 % LED rojo 25 % 50 % 75 % 100 %	El LED de carga del 50 % parpadeará lentamente "encendido" y "apagado" cuando la batería esté cargada menos del 50 %. Cuando la batería esté cargada al 50 %, el LED de carga rojo se iluminará de forma fija.
75 % LED naranja 25 % 50 % 75 % 100 %	El LED de carga del 75 % parpadeará lentamente "encendido" y "apagado" cuando la batería esté cargada menos del 75 %. Cuando la batería esté cargada al 75 %, el LED de carga naranja se iluminará de forma fija.
100 % LED verde 25 % 50 % 75 % 100 %	El LED de carga del 100 % parpadeará lentamente "encendido" y "apagado" cuando la batería esté cargada menos del 100 %. Cuando la batería esté completamente cargada, el LED verde se iluminará de forma fija y los LED de carga del 25 %, 50 % y 75 % se "apagarán".
Mantenimiento LED verde 25 % 50 % 75 % 100 %	Durante la carga de mantenimiento, el LED de carga del 100 % parpadeará lentamente "encendido" y "apagado". Cuando la batería se rellene y se cargue por completo de nuevo, el LED de carga del 100 % se iluminará de color verde fijo. El cargador puede dejarse conectado a la batería indefinidamente.

Comprensión de los diagnósticos avanzados

Los diagnósticos avanzados se utilizan para mostrar las condiciones de error. Mostrará una serie de secuencias de parpadeo que le ayudarán a identificar la causa del error y las posibles soluciones.

Todas las condiciones de error se muestran con el LED de error y el LED de espera parpadeando de un lado a otro. El número de parpadeos entre cada pulso indica una posible condición de error (excepto la polaridad inversa y la batería de bajo voltaje).

Memoria

Vuelve al último modo seleccionado cuando se reinicia

Interactivo

Modifica el proceso de carga basándose en la retroalimentación orgánica de la batería

Recuperación

Aplica una carga de pulso de alto voltaje cuando se detecta bajo voltaje, sulfatación o pérdida de capacidad

Seguro

Protege contra polaridad inversa, chispas, sobrecarga, sobrecorriente, circuitos abiertos, cortocircuitos y sobrecalentamiento

Rápido

Carga dos veces más rápido que los cargadores de batería tradicionales

Compensación

Se ajusta a las diferentes tensiones de línea de CA para una carga constante

Robusto

Resistente a la suciedad, el agua, los rayos UV, los impactos y el aplastamiento

Compacto

Conversión de energía de alta frecuencia para un cargador ultracompacto, ligero y portátil

Arranque-Parada

Contrarresta el aumento de las demandas cíclicas de energía impuestas a las baterías en los vehículos microhíbridos

Cortafuegos

Barrera de seguridad multinivel que evita condiciones anormales e inseguras

Optimización

Estabiliza la química interna de la batería para aumentar el rendimiento y la longevidad

Mantenimiento Plus

Mantiene la batería completamente cargada sin sobrecargarla, lo que permite que el cargador se conecte de forma segura indefinidamente

Ahorro de energía

Minimiza el consumo de energía cuando no se necesita toda la potencia

Seguimiento de carga

Los LED de carga rastrean dinámicamente el estado de carga de las baterías cuando una carga supera la corriente de carga

Diagnóstico

Herramienta de diagnóstico visual intuitiva para detectar polaridad inversa, bajo voltaje o baterías dañadas

CANBUS

Permite automáticamente que el puerto de carga cargue los sistemas CANBUS

Monitor térmico

Los sensores de temperatura internos ajustan la carga según el clima ambiente

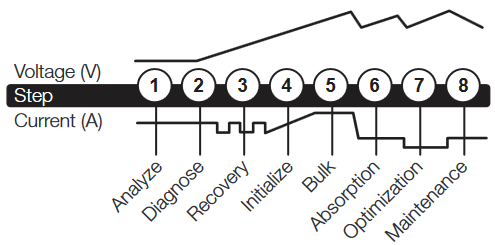

Pasos de carga

Pasos 1 y 2: Analizar y diagnosticar
Comprueba el estado inicial de la batería, incluyendo el voltaje, el estado de carga y el estado, para determinar si la batería es estable antes de la carga.

Paso 3: Recuperación
Inicializa el proceso de desulfatación de recuperación (si es necesario) para baterías profundamente descargadas o sulfatadas pulsando pequeñas cantidades de corriente.

Paso 4: Inicializar
Inicia el proceso de carga con una carga suave.

Paso 5: Carga masiva
Comienza el proceso de carga masiva en función del estado de la batería y devuelve el 80 % de la capacidad de la batería.

Paso 6: Absorción
Lleva el nivel de carga al 90 % suministrando pequeñas cantidades de corriente para proporcionar una carga segura y eficiente. Esto limita la gasificación de la batería y es esencial para prolongar la vida útil de la batería.

Paso 7: Optimización
Finaliza el proceso de carga y lleva la batería a su máxima capacidad. En este paso, el cargador utiliza perfiles de carga multicapa para recuperar completamente la capacidad y optimizar la gravedad específica de la batería para aumentar el tiempo de funcionamiento y el rendimiento. El cargador cambiará a Mantenimiento si la batería le indica al cargador que se necesita más corriente.

Paso 8: Mantenimiento
Supervisa continuamente la batería para determinar cuándo se debe iniciar una carga de mantenimiento. Si el voltaje de la batería cae por debajo de su umbral objetivo, el cargador reiniciará el ciclo de Mantenimiento hasta que el voltaje alcance su estado óptimo y luego interrumpirá el ciclo de carga. El ciclo entre Optimización y Mantenimiento se repite indefinidamente para mantener la batería a plena carga. El cargador de batería puede dejarse conectado de forma segura indefinidamente sin riesgo de sobrecarga.

Tiempos de carga

A continuación, se muestra el tiempo estimado para cargar una batería.

El tamaño de la batería (Ah) y su profundidad de descarga (DOD) afectan en gran medida su tiempo de carga. El tiempo de carga se basa en una profundidad de descarga promedio a una batería completamente cargada y es solo para fines de referencia. Los datos reales pueden diferir debido a las condiciones de la batería. El tiempo para cargar una batería normalmente descargada se basa en un DOD del 50 %.

Especificaciones técnicas
