Manual de Metra 95-7618G

Contenido

1 CARACTERÍSTICAS DEL KIT
2 COMPONENTES DEL KIT
3 CONEXIONES DE CABLEADO Y ANTENA
4 HERRAMIENTAS NECESARIAS
5 DESMONTAJE DEL TABLERO
6 MONTAJE DEL KIT
7 Referencias
8 Descargar el manual
9 En otros idiomas

CARACTERÍSTICAS DEL KIT

Provisiones para unidad principal Double DIN
Pintado en gris para que coincida con el tablero de fábrica

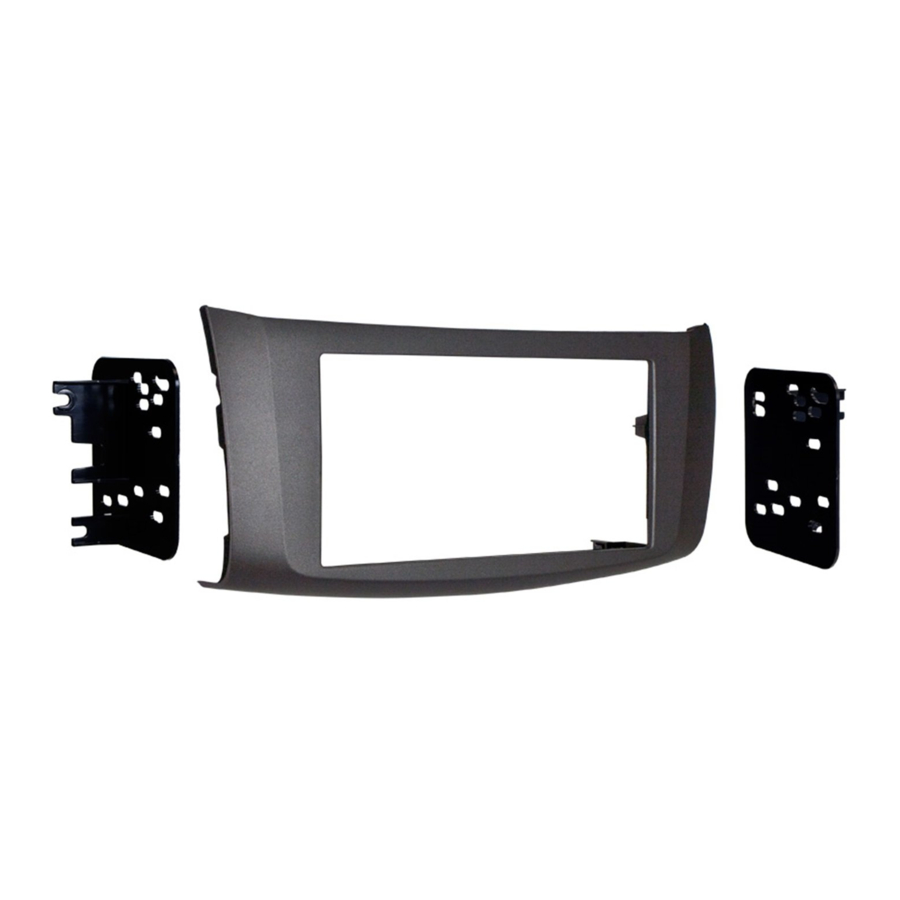

COMPONENTES DEL KIT

Panel embellecedor de la radio
Soportes de la radio
(4) Clips de panel blancos

CONEXIONES DE CABLEADO Y ANTENA

(se venden por separado)
Mazo de cables: • 70-7552 Mazo de Nissan 2010 en adelante
Adaptador de antena: • 40-NI12 Adaptador de antena de Nissan 2010 en adelante

HERRAMIENTAS NECESARIAS

Herramienta de extracción de paneles
Destornillador Phillips
Llave de vaso

Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de la bolsa de aire deben estar enchufados antes de volver a conectar la batería o de accionar el encendido.

NOTA: Consulte las instrucciones incluidas con la radio del mercado secundario.

DESMONTAJE DEL TABLERO

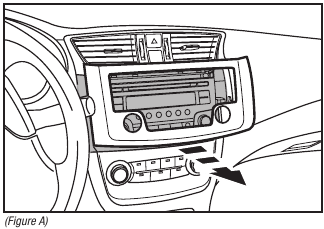

Desenganche y retire el panel embellecedor que rodea la radio. (Figura A)

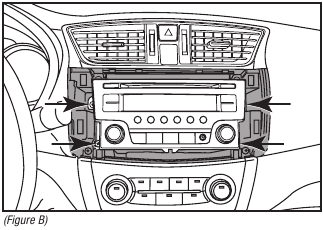

Retire (4) tornillos Phillips que sujetan la radio. (Figura B)

Continúe con el montaje del kit

MONTAJE DEL KIT

Provisiones para unidad principal Double DIN

Fije los (4) clips de panel blancos a la carcasa de la radio

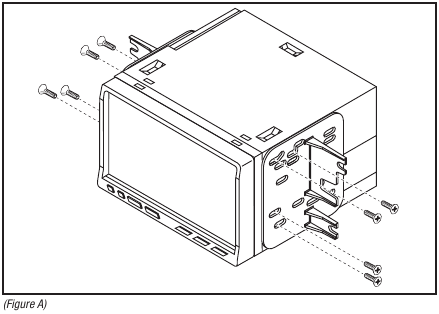

Fije los soportes de la radio a la radio DDIN del mercado secundario con los tornillos suministrados con la radio. (Figura A)
Localice el mazo de cables de fábrica y el enchufe de la antena en el tablero. Metra recomienda utilizar los adaptadores de acoplamiento adecuados de Metra y/o AXXESS.
Vuelva a montar el tablero en el orden inverso al desmontaje utilizando el panel embellecedor de la radio 95-7618G en lugar del panel de fábrica.

EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de electrónica móvil más reconocida y respetada de nuestra industria.
Inicie sesión en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y dar los pasos hacia un futuro mejor.

METRA.
Los mejores kits del mundo.
1-800-221-0932
metraonline.com
