Manual de Metra 95-7895

CARACTERÍSTICAS DEL KIT

• Suministro de unidad principal DDIN
• Suministro de unidad principal ISO apilada

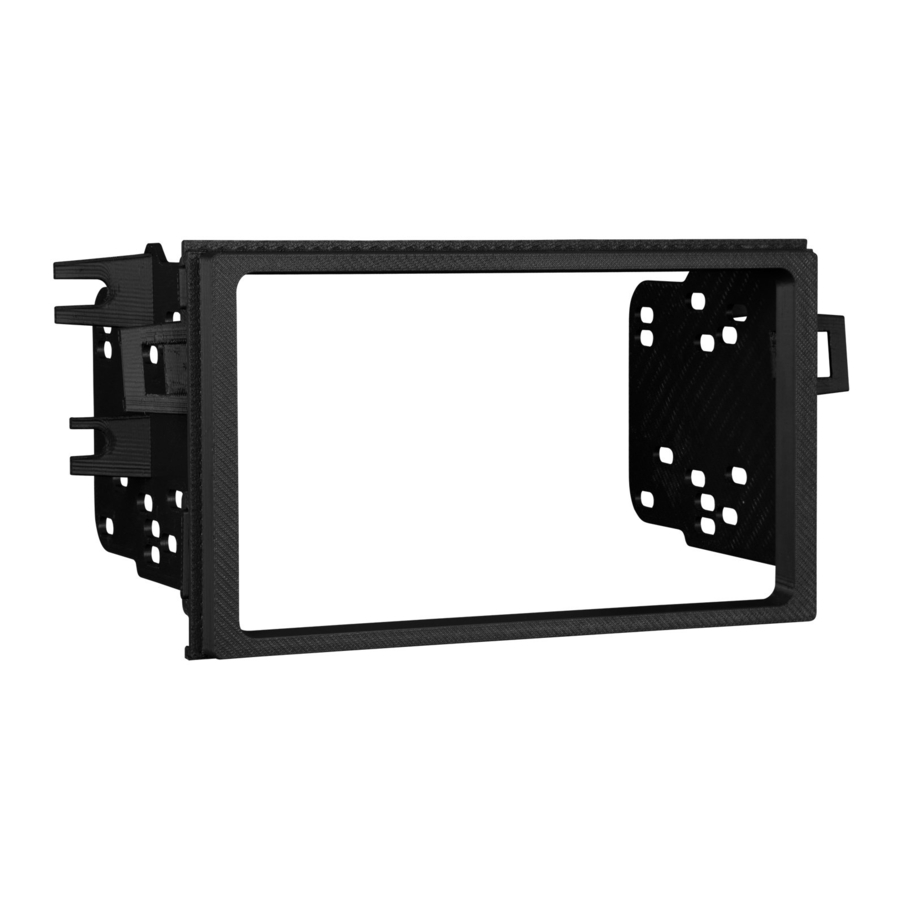

COMPONENTES DEL KIT

1. Soportes dobles DIN
2. Placa de embellecedor doble DIN

CABLEADO Y CONEXIONES DE ANTENA

(Se vende por separado)

Arnés:

• 70-1721 - Arnés Honda 1998 en adelante

HERRAMIENTAS NECESARIAS

• Destornillador de hoja plana pequeño
• Herramienta de extracción de paneles
• Destornillador Phillips

Nota:
Consulte también las instrucciones incluidas con la radio del mercado de accesorios.

DESMONTAJE DEL SALPICADERO

HONDA ACCORD 1998 - 2002

1. Desconecte el terminal negativo de la batería para evitar cortocircuitos accidentales.
2. Desenganche el panel del reloj, desconecte el cableado y retírelo. (Figura A)

3. Retire (1) tornillo Phillips expuesto en la cavidad del reloj. (Figura A)
4. Retire (2) tornillos Phillips debajo de la unidad principal de fábrica. (Figura A)
5. Desenganche el bisel de la moldura de la radio y desconecte el cableado.
6. Retire (4) tornillos Phillips que aseguran el conjunto de la unidad principal de fábrica y desconecte el cableado.

Continúe con el montaje del kit.

MONTAJE DEL KIT

SUMINISTROS DE UNIDAD PRINCIPAL DOBLE DIN / ISO DIN APILADA

Nota:
Consulte también las instrucciones incluidas con la radio del mercado de accesorios.

1. Localice el arnés de cableado de fábrica en el tablero. Metra recomienda utilizar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y pruebe que la unidad funcione correctamente.
2. Fije los soportes dobles DIN al borde de la placa de embellecedor doble DIN. (Figura A)

   Fig. A

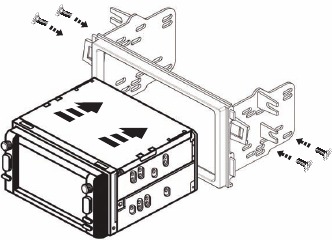

3. Deslice la unidad principal doble DIN o las unidades principales ISO apiladas en el conjunto de soporte/placa de embellecedor y asegure la unidad principal doble DIN o las unidades principales ISO apiladas al conjunto utilizando los tornillos suministrados con la radio. (Figura B)

   Fig. B

4. Vuelva a montar el tablero en el orden inverso al desmontaje.

1-800-221-0932

www.metraonline.com
