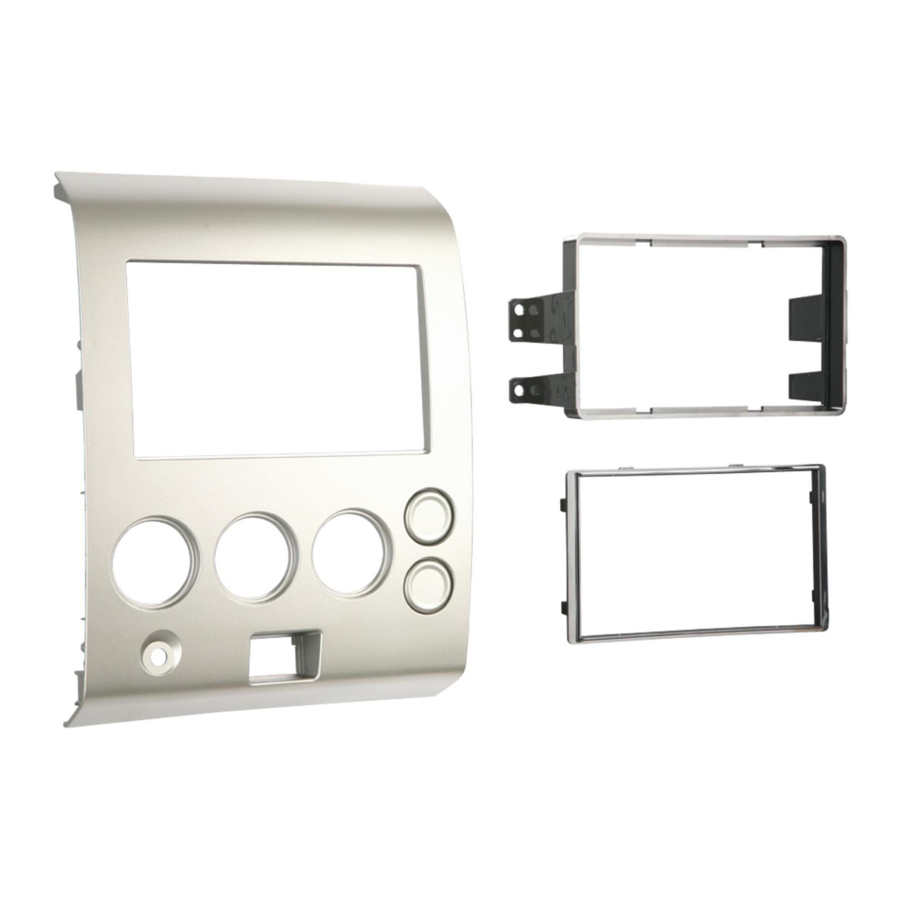

Manual de Metra 95-7406

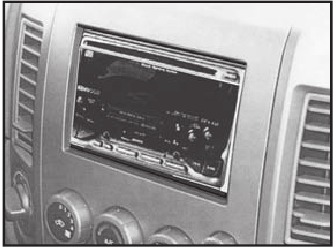

CARACTERÍSTICAS DEL KIT

• Adaptación para radio doble DIN
• Adaptación para unidades de montaje ISO apiladas
• Pintado para que coincida con el tablero de fábrica

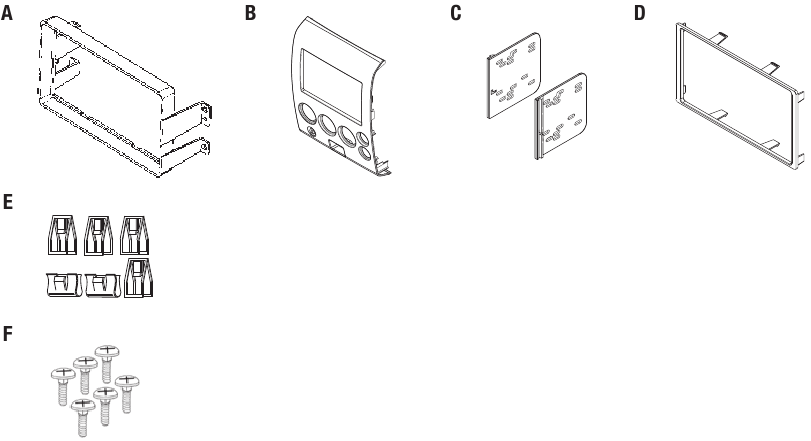

COMPONENTES DEL KIT

1. Carcasa de radio doble DIN
2. Panel embellecedor de la carcasa de la radio
3. Soportes dobles DIN
4. Placa embellecedora doble DIN
5. (6) Clips de panel
6. (6) Tornillos PPH-38
7. Cinta de doble cara (no se muestra)

CONEXIONES DE CABLEADO Y ANTENA

(se vende por separado)

Mazo de cables:

• 70-7550 - Mazo de Nissan 1995 en adelante
• 70-7551 - Mazo amplificado de Nissan 1995 en adelante

Adaptador de antena:

• No se requiere

HERRAMIENTAS NECESARIAS

• Destornillador Torx T-10
• Destornillador de hoja plana pequeño/Herramienta de extracción de paneles
• Destornillador Phillips

Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de la bolsa de aire deben estar enchufados antes de volver a conectar la batería o de accionar el encendido.

Nota: Consulte las instrucciones incluidas con la radio del mercado de accesorios.

Desmontaje del tablero 95-7406

Nissan Titan 2004-2007
Nissan Pathfinder Armada 2004-2005

1. Desenganche y retire todo el panel, incluidos la radio y los controles de climatización. (Figura A)

   Fig. A

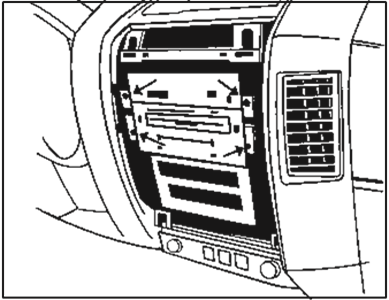

2. Retire (4) tornillos Phillips para extraer la radio del subtablero. (Figura B)

   Fig. B
3. Desenganche y retire los anillos embellecedores exteriores alrededor de las perillas de control del aire acondicionado. (Figura C)

   Fig. C

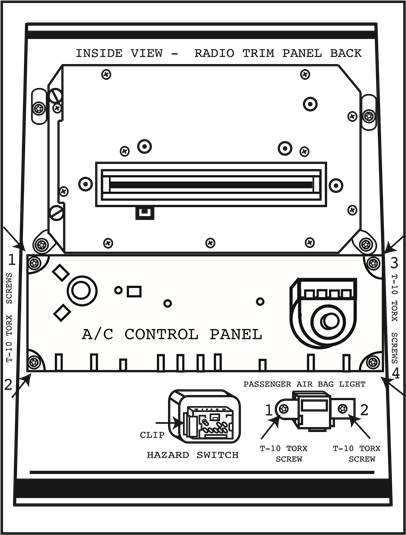

4. Retire (4) tornillos Torx T-10 de los controles del aire acondicionado para retirarlos del panel embellecedor de la radio de fábrica. (Figura D)

   Fig. D

5. Desenganche y retire el conjunto del interruptor de las luces de emergencia.
6. Retire (2) tornillos Torx T10 del conjunto de la luz de apagado de la bolsa de aire del pasajero y retírela. (Figura D)
   Nota: También es necesario quitar la pequeña etiqueta redonda del panel de fábrica y colocarla en el panel embellecedor de la carcasa de la radio 95-7406.

Preparación del kit 95-7406

Nissan Titan 2004-2007
Nissan Pathfinder Armada 2004-2005

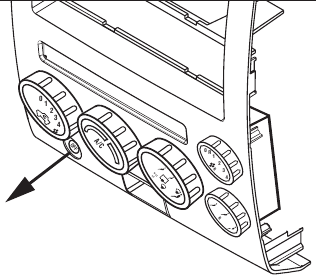

1. Fije el control del aire acondicionado al panel embellecedor de la carcasa de la radio 95-7406 utilizando los (4) tornillos Phillips PPH-38 suministrados. (Figura A)

   Fig. A

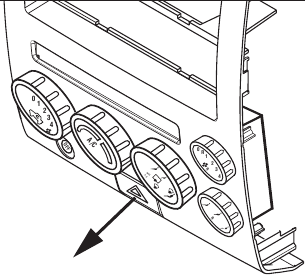

2. Encaje los anillos embellecedores exteriores en las perillas de control del aire acondicionado. (Figura B)

   Fig. B

3. Fije el conjunto de la luz de apagado de la bolsa de aire del pasajero al panel embellecedor de la carcasa de la radio 95-7406 utilizando los (2) tornillos Phillips PPH-38 suministrados. (Figura C)

   Fig. C

   Además, aplique al botón de la bolsa de aire la pequeña etiqueta redonda de la bolsa de aire que se quitó anteriormente.
4. Encaje el interruptor de las luces de emergencia en el panel embellecedor de la carcasa de la radio 95-7406. (Figura D)

   Fig. D
5. Fije los (6) clips del panel al panel de la carcasa de la radio 95-7406 utilizando el panel de la radio de fábrica como referencia para la colocación de los clips.

Continuación del montaje del kit

Montaje del kit 95-7406

Adaptación para montaje de radio DDIN/ISO apilada

1. Encaje los soportes dobles DIN en el borde interior de la carcasa de la radio doble DIN. (Figura A)

   Fig. A

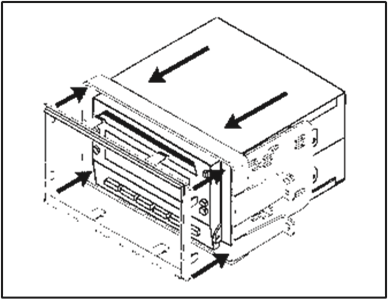

2. Deslice la radio doble DIN en el conjunto de soporte doble DIN/carcasa de la radio y asegure la radio al conjunto utilizando los tornillos suministrados con la radio. (Figura B)

   Fig. B

3. Encaje la placa embellecedora doble DIN en el conjunto de carcasa/radio. (Figura B)
   Nota: Se podrían apilar (2) unidades DIN utilizando el mismo proceso que se muestra arriba para doble DIN.
4. Localice el mazo de cables de fábrica en el tablero. Metra recomienda utilizar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y pruebe la unidad para verificar su correcto funcionamiento.
5. Vuelva a montar el tablero en el orden inverso al del desmontaje.

1-800-221-0932

metraonline.com
