Manual del D-Link DGS-1005D

Notas, avisos y precauciones

NOTA: Una NOTA indica información importante que le ayuda a utilizar mejor su dispositivo.

AVISO: Un AVISO indica posibles daños en el hardware o pérdida de datos y le indica cómo evitar el problema.

Una PRECAUCIÓN indica la posibilidad de daños a la propiedad, lesiones personales o la muerte.

Introducción

Tecnología Ethernet

Tecnología Fast Ethernet

La creciente importancia de las LAN y la creciente complejidad de las aplicaciones informáticas de escritorio están impulsando la necesidad de redes de alto rendimiento. Se proponen varias tecnologías LAN de alta velocidad para proporcionar un mayor ancho de banda y mejorar los tiempos de respuesta cliente/servidor. Entre ellas, Fast Ethernet, o 100BASE-T, proporciona una evolución fluida y no disruptiva desde la tecnología 10BASE-T.
100Mbps Fast Ethernet es un estándar especificado por el comité LAN IEEE 802.3. Es una extensión del estándar Ethernet de 10Mbps con la capacidad de transmitir y recibir datos a 100Mbps, manteniendo al mismo tiempo el protocolo Ethernet de acceso múltiple con detección de portadora y detección de colisiones (CSMA/CD).

Tecnología Gigabit Ethernet

Gigabit Ethernet es una extensión de IEEE 802.3 Ethernet que utiliza la misma estructura de paquetes, formato y soporte para el protocolo CSMA/CD, dúplex completo, control de flujo y objetos de gestión, pero con un aumento de diez veces en el rendimiento teórico sobre 100Mbps Fast Ethernet y un aumento de cien veces sobre 10Mbps Ethernet. Dado que es compatible con todos los entornos Ethernet de 10Mbps y 100Mbps, Gigabit Ethernet proporciona una actualización sencilla sin desperdiciar la inversión existente de una empresa en hardware, software y personal capacitado.

El aumento de velocidad y el ancho de banda adicional que ofrece Gigabit Ethernet son esenciales para hacer frente a los cuellos de botella de la red que se desarrollan con frecuencia a medida que las computadoras y sus buses se vuelven más rápidos y más usuarios utilizan aplicaciones que generan más tráfico. La actualización de componentes clave, como su red troncal y los servidores a Gigabit Ethernet, puede mejorar enormemente los tiempos de respuesta de la red, así como acelerar significativamente el tráfico entre sus subredes.

Gigabit Ethernet permite conexiones rápidas de fibra óptica para admitir videoconferencias, imágenes complejas y aplicaciones similares de uso intensivo de datos. Del mismo modo, dado que las transferencias de datos se producen 10 veces más rápido que Fast Ethernet, los servidores equipados con NIC Gigabit Ethernet pueden realizar 10 veces el número de operaciones en el mismo período de tiempo.
Además, el fenomenal ancho de banda que ofrece Gigabit Ethernet es el método más rentable para aprovechar las tecnologías de interconexión de conmutación y enrutamiento de Internet que mejoran rápidamente en la actualidad y en el futuro.

802.1p y QoS

El switch DGS-1005D admite la calidad de servicio de cola de prioridad 802.1p. Aquí se describe la implementación de QoS (calidad de servicio) y los beneficios de usar la cola de prioridad 802.1p.

Ventajas de QoS

QoS es una implementación del estándar IEEE 802.1p que permite a los administradores de red un método para reservar ancho de banda para funciones importantes que requieren un gran ancho de banda o tienen una alta prioridad, como VoIP (voz sobre protocolo de Internet), aplicaciones de navegación web, aplicaciones de servidor de archivos o videoconferencias. No solo se puede crear un ancho de banda mayor, sino que también se puede limitar otro tráfico menos crítico, por lo que se puede ahorrar ancho de banda. El switch tiene colas de hardware separadas en cada puerto físico al que se asignan paquetes de varias aplicaciones y se les asigna una prioridad. La siguiente ilustración muestra cómo se implementa la cola de prioridad 802.1P en el switch. Los ocho niveles de prioridad IEEE 802.1P definidos por el estándar se asignan a las cuatro colas de clase utilizadas en el switch.

Cómo funciona 802.1p:
Asignación de QoS en el switch

La imagen de arriba muestra la configuración de prioridad predeterminada para el switch. La clase 3 tiene la prioridad más alta de las cuatro colas de prioridad en el switch. Para implementar QoS, se requiere que el usuario le indique al switch que examine el encabezado de un paquete para ver si tiene la etiqueta de identificación adecuada. Luego, el usuario puede reenviar estos paquetes etiquetados a las colas designadas en el switch donde se vaciarán, según la prioridad.
"The DUT support strict mode for 802.1p QoS. The untagged pkt will follow the priority 0 to work (i.e. class 1)." (El DUT admite el modo estricto para QoS 802.1p. El pkt sin etiquetar seguirá la prioridad 0 para funcionar, es decir, clase 1).

Comprensión de QoS

El switch tiene cuatro colas de prioridad. Estas colas de prioridad están etiquetadas como 3, la cola alta a 0, la cola más baja. Las ocho etiquetas de prioridad, especificadas en IEEE 802.1p se asignan a las etiquetas de prioridad del switch de la siguiente manera:

• La prioridad 0 se asigna a la cola Q1 del switch.
• La prioridad 1 se asigna a la cola Q0 del switch.
• La prioridad 2 se asigna a la cola Q0 del switch.
• La prioridad 3 se asigna a la cola Q1 del switch.
• La prioridad 4 se asigna a la cola Q2 del switch.
• La prioridad 5 se asigna a la cola Q2 del switch.
• La prioridad 6 se asigna a la cola Q3 del switch.
• La prioridad 7 se asigna a la cola Q3 del switch.

El switch utiliza prioridad estricta para la programación. Programación basada en prioridad estricta, cualquier paquete que resida en las colas de mayor prioridad se transmite primero.

Tecnología verde de D-Link

La tecnología verde de D-Link implementa características especiales de ahorro de energía bajo velocidad a 1000Mbps que detectan la longitud del cable y el estado del enlace y ajustan el uso de energía en consecuencia.

Además, D-Link Green implementa el recién ratificado estándar IEEE 802.3az Energy Efficient Ethernet para reducir el consumo de energía de los enlaces de red durante los períodos de baja utilización mediante la transición de las interfaces a un estado de baja potencia sin interrumpir la conexión de red.

• IEEE 802.3az Energy-Efficient Ethernet (EEE):
  Es el primer estándar en la historia de Ethernet que aborda la reducción proactiva del consumo de energía para dispositivos en red. El estándar IEEE 802.3 EEE define mecanismos y protocolos destinados a reducir el consumo de energía de los enlaces de red durante los períodos de baja utilización, mediante la transición de las interfaces a un estado de baja potencia sin interrumpir la conexión de red.
• Tecnología de ahorro de energía:
  • Ahorro de energía por estado del enlace.
    Si no hay ningún enlace en un puerto, como cuando no hay una computadora conectada al puerto o la computadora conectada está apagada, la tecnología verde de D-Link entrará en un "modo de suspensión", lo que reducirá drásticamente la energía utilizada para ese puerto.
  • Ahorro de energía por longitud de cable: 0~20m, 21 ~100m.
    La tecnología verde de D-Link detecta la longitud del cable Ethernet conectado y ajusta el uso de energía en consecuencia sin afectar el rendimiento. De esta manera, un puerto conectado a un cable de menos de 20 m solo usa tanta energía como necesita, en lugar de usar la potencia máxima, que solo es necesaria para cables de 100 m.

Tecnología de conmutación

Otro desarrollo clave que está superando los límites de la tecnología Ethernet es el campo de la tecnología de conmutación. Un switch puentea paquetes Ethernet en el nivel de dirección MAC del protocolo Ethernet que se transmite entre segmentos LAN Ethernet o Fast Ethernet conectados.

La conmutación es una forma rentable de aumentar la capacidad total de la red disponible para los usuarios en una red de área local. Un switch aumenta la capacidad y disminuye la carga de la red al hacer posible que una red de área local se divida en diferentes segmentos que no compiten entre sí por la capacidad de transmisión de la red, lo que disminuye la carga en cada segmento.

El switch actúa como un puente selectivo de alta velocidad entre los segmentos individuales. El tráfico que necesita ir de un segmento a otro (de un puerto a otro) se reenvía automáticamente mediante el switch, sin interferir con ningún otro segmento (puertos). Esto permite que la capacidad total de la red se multiplique, manteniendo al mismo tiempo el mismo cableado de red y las mismas tarjetas adaptadoras.

Para las redes Fast Ethernet o Gigabit Ethernet, un switch es una forma eficaz de eliminar los problemas de encadenamiento de hubs más allá del "límite de dos repetidores". Se puede utilizar un switch para dividir partes de la red en diferentes dominios de colisión, por ejemplo, lo que permite expandir su red Fast Ethernet más allá del límite de diámetro de red de 205 metros para redes 100BASE-TX. Los switches que admiten tanto Ethernet tradicional de 10Mbps como Fast Ethernet de 100Mbps también son ideales para conectar redes existentes de 10Mbps y nuevas redes de 100Mbps.

La tecnología LAN de conmutación es una mejora notable con respecto a la generación anterior de puentes de red, que se caracterizaban por latencias más altas. Los enrutadores también se han utilizado para segmentar redes de área local, pero el costo de un enrutador y la configuración y el mantenimiento requeridos hacen que los enrutadores sean relativamente poco prácticos. Los switches actuales son una solución ideal para la mayoría de los tipos de problemas de congestión de la red de área local.

Descripción del producto

El switch DGS-1005D está equipado con cinco puertos que proporcionan un ancho de banda dedicado de 10, 100 o 1000 Mbps. Estos puertos se pueden utilizar para conectar PC, impresoras, servidores, enrutadores, switches, hubs y otros dispositivos de red. Los cinco puertos de múltiples velocidades utilizan cableado de par trenzado estándar y son ideales para segmentar redes en subredes pequeñas y conectadas. Cada puerto puede admitir hasta 2000 Mbps de rendimiento en modo dúplex completo. Este switch autónomo permite que la red utilice algunas de las aplicaciones de imágenes y multimedia más exigentes simultáneamente con otras aplicaciones de usuario sin crear cuellos de botella.

Características

El switch Gigabit Ethernet 10/100/1000BASE-T de 5 puertos DGS-1005D fue diseñado para una fácil instalación y un alto rendimiento en un entorno donde el tráfico en la red y el número de usuarios aumentan continuamente.

• Cinco puertos Gigabit Ethernet 10/100/1000BASE-T
• Tecnología verde de D-Link
  • IEEE 802.3az Energy-Efficient Ethernet (EEE)
  • Tecnología de ahorro de energía:
  • Ahorro de energía por estado del enlace.
  • Ahorro de energía por longitud de cable
• Admite la negociación automática para 10/100/1000Mbps y el modo dúplex
• Admite Auto-MDI/MDIX para cada puerto
• Admite el modo de transferencia dúplex completo/medio para 10 y 100Mbps
• Admite el modo de transferencia dúplex completo para 1000Mbps
• Recepción y transmisión de velocidad de cable completa
• Método de conmutación de almacenamiento y reenvío
• Admite 2K direcciones MAC absolutas
• Admite 128 KBytes de RAM para el almacenamiento en búfer de datos
• Control de flujo IEEE 802.3x para dúplex completo
• Colas de prioridad IEEE 802.1p
• Control de flujo de contrapresión para medio dúplex
• Soporte de trama gigante a 1000Mbps (9216Bytes)

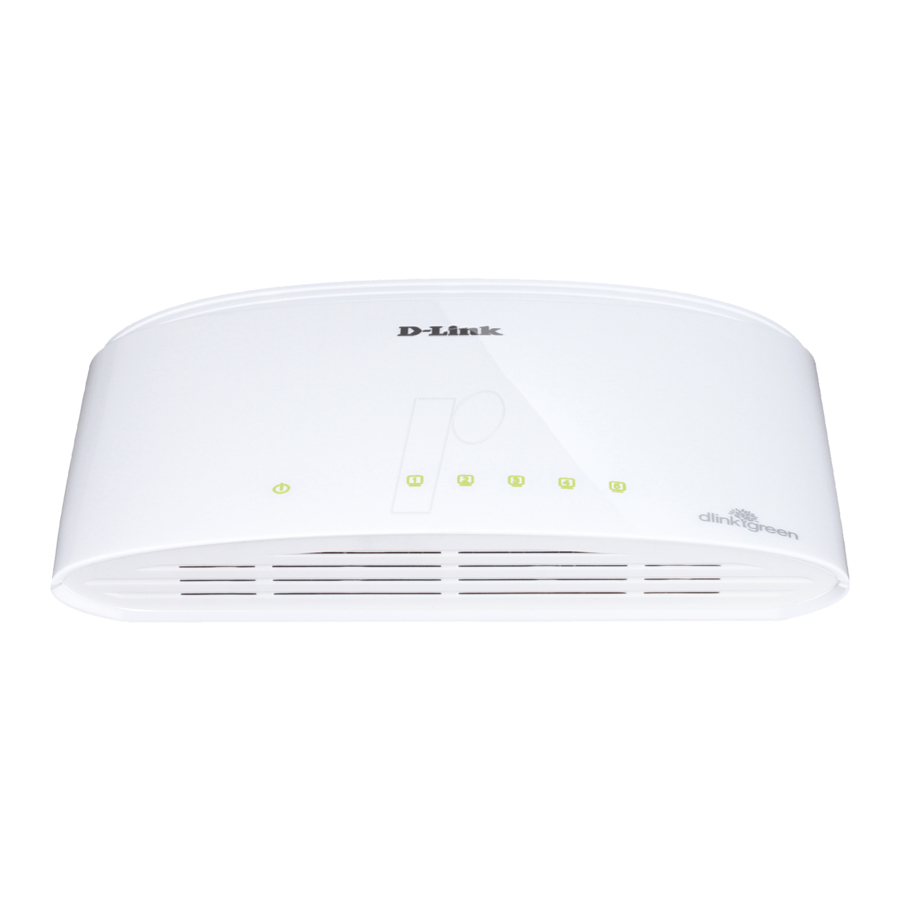

Componentes del panel frontal

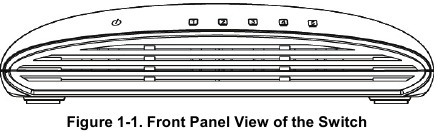

La carcasa superior del switch consta de indicadores LED, 5 puertos Ethernet (10/100/1000 Mbps). Consulte la Figura 1-1.

Los indicadores LED integrales muestran el estado del switch y la red.

Indicadores LED

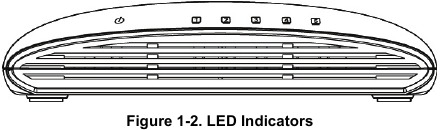

Los indicadores LED del switch incluyen alimentación y enlace/actividad/velocidad. A continuación, se muestran los indicadores LED del switch junto con una explicación de cada indicador. Consulte la Figura 1-2.

Los indicadores LED integrales muestran las condiciones del switch y el estado de la red. A continuación, se muestra una descripción de estos indicadores LED (consulte Indicadores LED). Los indicadores LED del switch incluyen alimentación, enlace/actividad/velocidad. Las funciones de diagnóstico de cable del switch se indican mediante el LED de enlace/actividad/velocidad, como se describe a continuación.

• Indicador de alimentación
  Esta luz indicadora verde está encendida cuando el switch está recibiendo alimentación; de lo contrario, está apagada.
• Enlace/Actividad/Velocidad
  Cuando está conectado a un dispositivo, esta luz indicadora LED es verde cuando el puerto está conectado a un dispositivo y parpadeará a medida que se transmitan o reciban datos.

Descripción del panel posterior

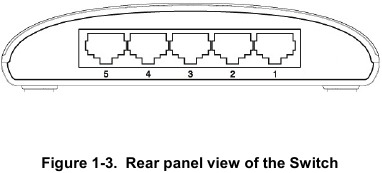

Consulte la Figura 1-3.

Conector de alimentación de CC:
La alimentación se suministra a través de un adaptador de alimentación de CA externo. Consulte la sección de especificaciones técnicas para obtener información sobre el voltaje de entrada de alimentación de CA.

Puertos 10/100/1000BASE-T:
Cinco (5) puertos Gigabit Ethernet con negociación automática (10/100/1000Mbps)
Los indicadores LED integrales muestran las condiciones del switch y el estado de la red.

Instalación

Contenido del paquete

Abra la caja de envío del Switch y desempaque cuidadosamente su contenido. La caja debe contener los siguientes elementos:

• Un switch Ethernet Gigabit DGS-1005D de 5 puertos 10/100/1000BASE-T
• Un adaptador de corriente externo

Si falta algún elemento o está dañado, póngase en contacto con su distribuidor local de D-Link para su sustitución.

Antes de conectar a la red

El lugar donde instale el Switch puede afectar en gran medida a su rendimiento. Siga estas instrucciones para configurar el Switch.

• Instale el Switch sobre una superficie estable y nivelada que pueda soportar al menos 3 kg (6,6 lbs.) de peso. No coloque objetos pesados sobre el Switch.
• La toma de corriente debe estar a 1,82 metros (6 pies) del Switch.
• Inspeccione visualmente el cable de alimentación y compruebe que está bien sujeto al puerto de alimentación de CA.
• Asegúrese de que haya espacio suficiente para una disipación de calor adecuada y una ventilación adecuada alrededor del Switch. Deje al menos 10 cm (4 pulgadas) de espacio en la parte delantera y trasera del Switch para la ventilación.
• Instale el Switch en un lugar relativamente fresco y seco para los rangos de temperatura y humedad de funcionamiento aceptables.
• Instale el Switch en un lugar libre de fuertes generadores de campos electromagnéticos (como motores), vibraciones, polvo y exposición directa a la luz solar.
• Cuando instale el Switch sobre una superficie nivelada, coloque las patas de goma en la parte inferior del dispositivo. Las patas de goma amortiguan el Switch, protegen la carcasa de arañazos y evitan que raye otras superficies.

Montaje de la unidad en la pared

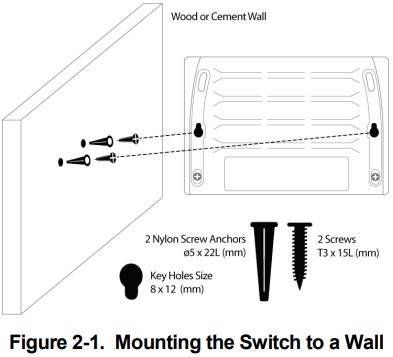

El DGS-1005D también se puede montar en una pared. Para ello, se proporcionan dos ranuras de montaje en la parte inferior del switch. Asegúrese de que el panel frontal quede expuesto para poder ver los LED. Consulte la ilustración 2-1 a continuación:

1. Mínimo 3/4 de pulgada para pared de madera.
2. Mínimo 3 pulgadas para pared de cemento.

1. Montaje en una pared de cemento
   1. Monte los tacos de rosca de nailon en una pared de cemento.
   2. Atornille los tornillos T3 x 15L en los tacos de rosca de nailon.
   3. Enganche los orificios de montaje del switch en los tornillos; ha completado el montaje en la pared.
2. Montaje en una pared de madera
   1. Atornille los tornillos T3 x 15 L en la pared de madera.
   2. Enganche los orificios de montaje del switch en los tornillos; ha completado el montaje en la pared.
3. Montaje en una pared de metal
   1. Monte los tornillos de base magnética (opcionales) en los orificios de montaje del switch.
   2. Fije el switch a una superficie metálica.
   3. El kit de imanes es opcional y no está incluido en el contenido del paquete.

Encendido

Enchufe un extremo del adaptador de corriente de CA a CC en el conector de alimentación del Switch y el otro extremo en la toma de corriente local.
Después de encender el Switch, los indicadores LED parpadearán momentáneamente. Este parpadeo de los indicadores LED representa un restablecimiento del sistema.

Fallo de alimentación

Como medida de precaución, en caso de fallo de alimentación, desenchufe el Switch. Cuando se reanude la alimentación, vuelva a enchufar el Switch.

Conexión del dispositivo

NOTA: Los 5 puertos Ethernet NWay de alto rendimiento pueden admitir conexiones MDI-II y MDI-X.

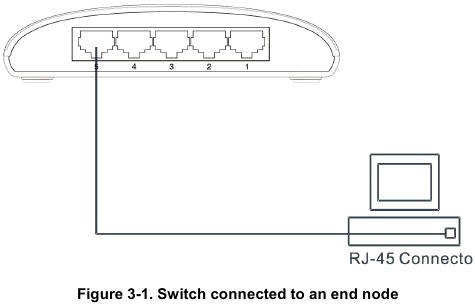

Unidad al nodo final

Los nodos finales incluyen PC equipados con una tarjeta de interfaz de red (NIC) Ethernet/Fast Ethernet RJ-45 de 10, 100 o 1000 Mbps y la mayoría de los routers.
Se puede conectar un nodo final al Switch mediante un cable de par trenzado UTP/STP de categoría 3, 4, 5 o 5e. El nodo final se puede conectar a cualquiera de los puertos del Switch. Consulte la figura 3-1.

Unidad a concentrador o switch

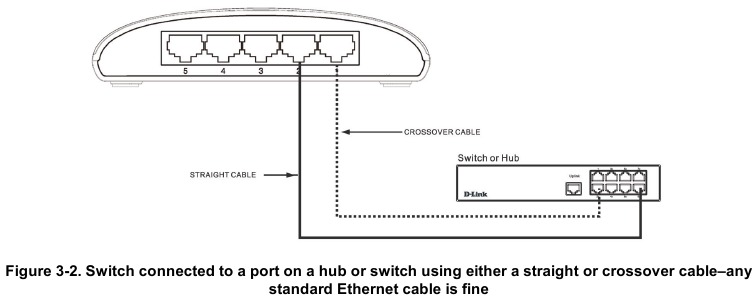

Estas conexiones se pueden realizar de varias formas utilizando un cable Ethernet estándar. Consulte la figura 3-2.

• Se puede conectar un concentrador o switch 10BASE-T al Switch mediante un cable de par trenzado UTP/STP de categoría 3, 4, 5 o 5e.
• Se puede conectar un concentrador o switch 100BASE-T al Switch mediante un cable de par trenzado UTP/STP de categoría 5 o superior.
• Se puede conectar un switch 1000BASE-T al Switch mediante un cable de par trenzado UTP/STP de categoría 5 o superior.

Conexión a la red troncal o al servidor

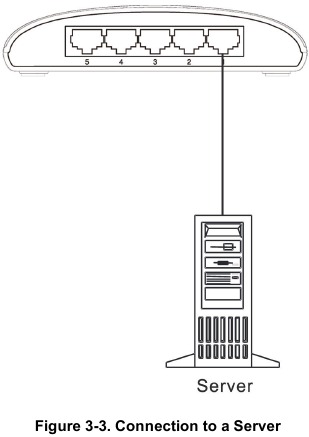

Cualquiera de los cinco puertos Gigabit Ethernet es ideal para la conexión ascendente a una red troncal o a un servidor de red. Consulte la figura 3-3

Especificaciones técnicas

Glosario

1000BASE-SX – Una longitud de onda láser corta en cable de fibra óptica multimodo para una longitud máxima de 550 metros.
1000BASE-LX – Una longitud de onda larga para un cable de fibra óptica de "largo alcance" para una longitud máxima de 10 kilómetros.
100BASE-FX – Implementación de Ethernet de 100 Mbps sobre fibra.
100BASE-TX – Implementación de Ethernet de 100 Mbps sobre cableado de categoría 5 y par trenzado de tipo 1.
10BASE-T – La especificación IEEE 802.3 para Ethernet sobre cableado de par trenzado no apantallado (UTP).
envejecimiento – La eliminación automática de entradas dinámicas de la base de datos del switch que han expirado y ya no son válidas.
ATM – Modo de transferencia asíncrono. Un protocolo de transmisión orientado a la conexión basado en celdas (paquetes) de longitud fija. ATM está diseñado para transportar una gama completa de tráfico de usuario, incluidas señales de voz, datos y vídeo.
negociación automática – Una función en un puerto, que le permite anunciar sus capacidades de velocidad, dúplex y control de flujo. Cuando se conecta a una estación terminal que también admite la negociación automática, el enlace puede autodetectar su configuración operativa óptima.
puerto de red troncal – Un puerto que no aprende direcciones de dispositivo y que recibe todas las tramas con una dirección desconocida. Los puertos de red troncal se utilizan normalmente para conectar el switch a la red troncal. Tenga en cuenta que los puertos de red troncal antes se conocían como puertos de enlace descendente designados.
red troncal – La parte de una red utilizada como la ruta principal para transportar tráfico entre segmentos de red.
ancho de banda – Capacidad de información, medida en bits por segundo, que un canal puede transmitir. El ancho de banda de Ethernet es de 10 Mbps, el ancho de banda de Fast Ethernet es de 100 Mbps.
velocidad de transmisión – La velocidad de conmutación de una línea. También conocida como velocidad de línea.
BOOTP – El protocolo BOOTP le permite asignar automáticamente una dirección IP a una dirección MAC determinada cada vez que se inicia un dispositivo. Además, el protocolo puede asignar la máscara de subred y la puerta de enlace predeterminada a un dispositivo.
puente – Un dispositivo que interconecta redes locales o remotas sin importar qué protocolos de nivel superior estén involucrados. Los puentes forman una única red lógica, centralizando la administración de la red.
difusión – Un mensaje enviado a todos los dispositivos de destino en la red.
tormenta de difusión – Múltiples transmisiones simultáneas que normalmente absorben el ancho de banda de la red disponible y pueden provocar fallos en la red.
puerto de consola – El puerto en el switch que acepta un terminal o conector de módem. Cambia la disposición paralela de los datos dentro de las computadoras a la forma serial utilizada en los enlaces de transmisión de datos. Este puerto se utiliza con mayor frecuencia para la administración local dedicada.
CSMA/CD – Método de acceso al canal utilizado por los estándares Ethernet e IEEE 802.3, en el que los dispositivos transmiten solo después de encontrar el canal de datos libre durante algún período de tiempo. Cuando dos dispositivos transmiten simultáneamente, se produce una colisión y los dispositivos en colisión retrasan sus retransmisiones durante un período de tiempo aleatorio.
conmutación de centros de datos – El punto de agregación dentro de una red corporativa donde un switch proporciona acceso de alto rendimiento a granjas de servidores, una conexión de red troncal de alta velocidad y un punto de control para la administración y la seguridad de la red.
Ethernet – Una especificación LAN desarrollada conjuntamente por Xerox, Intel y Digital Equipment Corporation. Las redes Ethernet operan a 10 Mbps utilizando CSMA/CD para ejecutarse sobre el cableado.
Fast Ethernet – Tecnología de 100 Mbps basada en el método de acceso a la red Ethernet/CD.
control de flujo – (IEEE 802.3x) Un medio para retener paquetes en el puerto de transmisión de la estación terminal conectada. Evita la pérdida de paquetes en un puerto de switch congestionado.
reenvío – El proceso de enviar un paquete hacia su destino mediante un dispositivo de interconexión de redes.
dúplex completo – Un sistema que permite que los paquetes se transmitan y reciban al mismo tiempo y, en efecto, duplica el rendimiento potencial de un enlace.
semidúplex – Un sistema que permite que los paquetes se transmitan y reciban, pero no al mismo tiempo. Contraste con dúplex completo.
dirección IP – Dirección de protocolo de Internet. Un identificador único para un dispositivo conectado a una red mediante TCP/IP. La dirección se escribe como cuatro octetos separados por puntos completos (períodos) y se compone de una sección de red, una sección de subred opcional y una sección de host.
IPX – Intercambio de paquetes entre redes. Un protocolo que permite la comunicación en una red NetWare.
LAN – Red de área local. Una red de recursos informáticos conectados (como PC, impresoras, servidores) que cubre un área geográfica relativamente pequeña (generalmente no mayor que un piso o edificio). Se caracteriza por altas tasas de datos y bajas tasas de error.
latencia – El retraso entre el momento en que un dispositivo recibe un paquete y el momento en que el paquete se reenvía fuera del puerto de destino.
velocidad de línea – Consulte velocidad de transmisión.
puerto principal – El puerto en un enlace resistente que transporta el tráfico de datos en condiciones de funcionamiento normales.
MDI – Interfaz dependiente del medio. Una conexión de puerto Ethernet donde el transmisor de un dispositivo está conectado al receptor de otro dispositivo.
MDIX – Cruce de interfaz dependiente del medio. Una conexión de puerto Ethernet donde las líneas internas de transmisión y recepción están cruzadas.
MIB – Base de información de administración. Almacena las características y los parámetros de administración de un dispositivo. Los MIB son utilizados por el Protocolo simple de administración de red (SNMP) para contener atributos de sus sistemas administrados. El switch contiene su propio MIB interno.
multidifusión – Paquetes únicos copiados a un subconjunto específico de direcciones de red. Estas direcciones se especifican en el campo de dirección de destino del paquete.
protocolo – Un conjunto de reglas para la comunicación entre dispositivos en una red. Las reglas dictan el formato, el tiempo, la secuencia y el control de errores.
enlace resistente – Un par de puertos que se pueden configurar para que uno se haga cargo de la transmisión de datos en caso de que el otro falle. Consulte también puerto principal y puerto de reserva.
RJ-45 – Conectores estándar de 8 hilos para redes IEEE 802.3 10BASE-T.
RMON – Monitorización remota. Subconjunto de SNMP MIB II, que permite capacidades de monitorización y administración al abordar hasta diez grupos diferentes de información.
RPS – Sistema de alimentación redundante. Un dispositivo que proporciona una fuente de alimentación de respaldo cuando se conecta al switch.
granja de servidores – Un clúster de servidores en una ubicación centralizada que atiende a una gran población de usuarios.
SLIP – Protocolo de Internet de línea serie. Un protocolo que permite que IP se ejecute a través de una conexión de línea serie.
SNMP – Protocolo simple de administración de red. Un protocolo originalmente diseñado para ser utilizado en la administración de redes TCP/IP. SNMP se implementa actualmente en una amplia gama de computadoras y equipos de red y se puede utilizar para administrar muchos aspectos de la operación de la red y la estación terminal.
Protocolo de árbol de expansión – (STP) Un sistema basado en puentes para proporcionar tolerancia a fallos en las redes. STP funciona permitiéndole implementar rutas paralelas para el tráfico de red y garantizar que las rutas redundantes estén deshabilitadas cuando las rutas principales estén operativas y habilitadas si las rutas principales fallan.
pila – Un grupo de dispositivos de red que se integran para formar un único dispositivo lógico.
puerto de reserva – El puerto en un enlace resistente que se hará cargo de la transmisión de datos si falla el puerto principal en el enlace.
switch – Un dispositivo que filtra, reenvía e inunda paquetes según la dirección de destino del paquete. El switch aprende las direcciones asociadas con cada puerto de switch y crea tablas basadas en esta información para ser utilizadas para la decisión de conmutación.
TCP/IP – Un conjunto en capas de protocolos de comunicación que proporcionan emulación de terminal Telnet, transferencia de archivos FTP y otros servicios para la comunicación entre una amplia gama de equipos informáticos.
Telnet – Un protocolo de aplicación TCP/IP que proporciona servicio de terminal virtual, permitiendo a un usuario iniciar sesión en otro sistema informático y acceder a un host como si el usuario estuviera conectado directamente al host.
TFTP – Protocolo trivial de transferencia de archivos. Le permite transferir archivos (como actualizaciones de software) desde un dispositivo remoto utilizando las capacidades de administración local de su switch.
UDP – Protocolo de datagramas de usuario. Un protocolo estándar de Internet que permite que un programa de aplicación en un dispositivo envíe un datagrama a un programa de aplicación en otro dispositivo.
VLAN – LAN virtual. Un grupo de dispositivos independientes de la ubicación y la topología que se comunican como si estuvieran en una LAN física común.
VLT – Troncal de LAN virtual. Un enlace de switch a switch que transporta tráfico para todas las VLAN en cada switch.
VT100 – Un tipo de terminal que utiliza caracteres ASCII. Las pantallas VT100 tienen una apariencia basada en texto.

Instrucciones de seguridad

Siga las siguientes pautas de seguridad para garantizar su propia seguridad personal y ayudar a proteger su sistema de posibles daños. A lo largo de esta sección de seguridad, el icono de precaución ( ) se utiliza para indicar las precauciones que debe revisar y seguir.

Precauciones de seguridad

Para reducir el riesgo de lesiones corporales, descargas eléctricas, incendios y daños en el equipo, observe las siguientes precauciones.
Observe y siga las indicaciones de mantenimiento. No repare ningún producto excepto como se explica en la documentación del sistema. La apertura o la extracción de cubiertas que estén marcadas con el símbolo triangular con un rayo pueden exponerle a una descarga eléctrica. Solo un técnico de servicio capacitado debe reparar los componentes dentro de estos compartimentos.
Si se produce alguna de las siguientes situaciones, desenchufe el producto de la toma de corriente y sustituya la pieza o póngase en contacto con su proveedor de servicios capacitado:

• El cable de alimentación, el cable de extensión o el enchufe están dañados.
• Ha caído algún objeto dentro del producto.
• El producto ha estado expuesto al agua.
• El producto se ha caído o está dañado.
• El producto no funciona correctamente cuando sigue las instrucciones de funcionamiento.

• Mantenga el sistema alejado de radiadores y fuentes de calor. Además, no bloquee las rejillas de ventilación.
• No derrame alimentos ni líquidos sobre los componentes del sistema y nunca utilice el producto en un entorno húmedo. Si el sistema se moja, consulte la sección correspondiente de la guía de solución de problemas o póngase en contacto con su proveedor de servicios capacitado.
•
  No introduzca ningún objeto en las aberturas del sistema. Si lo hace, podría provocar un incendio o una descarga eléctrica al cortocircuitar los componentes internos.
• Utilice el producto solo con equipos aprobados.
• Deje que el producto se enfríe antes de retirar las cubiertas o tocar los componentes internos.
• Utilice el producto solo con el tipo de fuente de alimentación externa indicado en la etiqueta de clasificación eléctrica. Si no está seguro del tipo de fuente de alimentación necesaria, consulte a su proveedor de servicios o a la compañía eléctrica local.
• Para evitar dañar el sistema, asegúrese de que el interruptor de selección de voltaje (si se proporciona) en la fuente de alimentación esté configurado para que coincida con la alimentación disponible en su ubicación:
  • 115 voltios (V)/60 hercios (Hz) en la mayor parte de América del Norte y del Sur y en algunos países del Lejano Oriente como Corea del Sur y Taiwán.
  • 100 V/50 Hz en el este de Japón y 100 V/60 Hz en el oeste de Japón.
  • 230 V/50 Hz en la mayor parte de Europa, Oriente Medio y el Lejano Oriente.
• Asegúrese también de que los dispositivos conectados tengan una clasificación eléctrica para funcionar con la alimentación disponible en su ubicación.
• Utilice solo cables de alimentación aprobados. Si no se le ha proporcionado un cable de alimentación para su sistema o para cualquier opción alimentada por CA destinada a su sistema, compre un cable de alimentación que esté aprobado para su uso en su país. El cable de alimentación debe estar clasificado para el producto y para el voltaje y la corriente marcados en la etiqueta de clasificación eléctrica del producto. La clasificación de voltaje y corriente del cable debe ser mayor que las clasificaciones marcadas en el producto.
• Para ayudar a prevenir una descarga eléctrica, enchufe el sistema y los cables de alimentación de los periféricos en tomas de corriente debidamente conectadas a tierra. Estos cables están equipados con enchufes de tres clavijas para ayudar a garantizar una correcta conexión a tierra. No utilice enchufes adaptadores ni retire la clavija de conexión a tierra de un cable. Si debe utilizar un cable de extensión, utilice un cable de 3 hilos con enchufes debidamente conectados a tierra.
• Observe las clasificaciones de los cables de extensión y las regletas de enchufes. Asegúrese de que la clasificación de amperaje total de todos los productos enchufados en el cable de extensión o la regleta de enchufes no supere el 80 por ciento del límite de clasificación de amperaje para el cable de extensión o la regleta de enchufes.
• Para ayudar a proteger el sistema de aumentos y disminuciones repentinas y transitorias de la energía eléctrica, utilice un supresor de sobretensiones, un acondicionador de línea o un sistema de alimentación ininterrumpida (SAI).
• Coloque los cables del sistema y los cables de alimentación con cuidado; coloque los cables de forma que no se puedan pisar ni tropezar con ellos. Asegúrese de que no haya nada apoyado sobre los cables.
• No modifique los cables de alimentación ni los enchufes. Consulte a un electricista autorizado o a su compañía eléctrica para realizar modificaciones en el sitio. Siga siempre las normas de cableado locales/nacionales.
• Cuando conecte o desconecte la alimentación de las fuentes de alimentación intercambiables en caliente, si se ofrecen con su sistema, observe las siguientes pautas:
  • Instale la fuente de alimentación antes de conectar el cable de alimentación a la fuente de alimentación.
  • Desenchufe el cable de alimentación antes de retirar la fuente de alimentación.
  • Si el sistema tiene varias fuentes de alimentación, desconecte la alimentación del sistema desenchufando todos los cables de alimentación de las fuentes de alimentación.
• Mueva los productos con cuidado; asegúrese de que todas las ruedas y/o estabilizadores estén firmemente conectados al sistema. Evite las paradas repentinas y las superficies irregulares.

Precauciones generales para productos montables en rack

Observe las siguientes precauciones para la estabilidad y la seguridad del rack. Consulte también la documentación de instalación del rack que acompaña al sistema y al rack para obtener declaraciones y procedimientos de precaución específicos.
Los sistemas se consideran componentes de un rack. Por lo tanto, "componente" se refiere a cualquier sistema, así como a varios periféricos o hardware de soporte.

La instalación de sistemas en un rack sin los estabilizadores delanteros y laterales instalados podría hacer que el rack se vuelque, lo que podría provocar lesiones corporales en determinadas circunstancias. Por lo tanto, instale siempre los estabilizadores antes de instalar componentes en el rack.
Después de instalar el sistema/los componentes en un rack, nunca extraiga más de un componente del rack sobre sus conjuntos de deslizamiento a la vez. El peso de más de un componente extendido podría hacer que el rack se vuelque y provocar lesiones graves.

Antes de trabajar en el rack, asegúrese de que los estabilizadores estén asegurados al rack, extendidos hasta el suelo y de que todo el peso del rack descanse sobre el suelo. Instale los estabilizadores delanteros y laterales en un solo rack o los estabilizadores delanteros para varios racks unidos antes de trabajar en el rack.
Cargue siempre el rack de abajo hacia arriba y cargue primero el elemento más pesado del rack.
Asegúrese de que el rack esté nivelado y estable antes de extender un componente del rack.
Tenga cuidado al presionar los pestillos de liberación del riel del componente y al deslizar un componente dentro o fuera de un rack; los rieles deslizantes pueden pellizcarle los dedos.
Después de insertar un componente en el rack, extienda cuidadosamente el riel hasta una posición de bloqueo y, a continuación, deslice el componente en el rack.
No sobrecargue el circuito derivado de alimentación de CA que proporciona alimentación al rack. La carga total del rack no debe superar el 80 por ciento de la clasificación del circuito derivado.
Asegúrese de que se proporcione un flujo de aire adecuado a los componentes del rack.
No pise ni se pare sobre ningún componente cuando realice el mantenimiento de otros componentes en un rack.

NOTA: Un electricista cualificado debe realizar todas las conexiones a la alimentación de CC y a las tomas de tierra de seguridad. Todo el cableado eléctrico debe cumplir con los códigos y prácticas locales o nacionales aplicables.

Nunca anule el conductor de tierra ni opere el equipo en ausencia de un conductor de tierra debidamente instalado. Póngase en contacto con la autoridad de inspección eléctrica correspondiente o con un electricista si no está seguro de que haya una toma de tierra adecuada disponible.

El chasis del sistema debe estar conectado a tierra positivamente al bastidor del armario del rack. No intente conectar la alimentación al sistema hasta que los cables de conexión a tierra estén conectados. Un inspector eléctrico cualificado debe inspeccionar el cableado de alimentación y de la toma de tierra de seguridad completado. Existirá un riesgo energético si se omite o desconecta el cable de la toma de tierra de seguridad.

Protección contra descargas electrostáticas

La electricidad estática puede dañar los componentes delicados del interior del sistema. Para evitar daños por electricidad estática, descargue la electricidad estática de su cuerpo antes de tocar cualquiera de los componentes electrónicos, como el microprocesador. Puede hacerlo tocando periódicamente una superficie metálica sin pintar del chasis.

También puede seguir los siguientes pasos para evitar daños por descarga electrostática (ESD):

1. Al desembalar un componente sensible a la estática de su caja de envío, no retire el componente del material de embalaje antiestático hasta que esté listo para instalar el componente en el sistema. Justo antes de desenvolver el embalaje antiestático, asegúrese de descargar la electricidad estática de su cuerpo.
2. Cuando transporte un componente sensible, primero colóquelo en un contenedor o embalaje antiestático.
3. Manipule todos los componentes sensibles en un área segura para la estática. Si es posible, utilice alfombrillas antiestáticas para el suelo, alfombrillas para el banco de trabajo y una correa de conexión a tierra antiestática.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del D-Link DGS-1005D

Idiomas disponibles
