Manual de Deerc D40

MANTENIMIENTO

1. Limpie el dron después de cada uso con un paño limpio y suave.
2. Evite la exposición prolongada a la luz solar directa y evite la acumulación de calor en el dron o las baterías.
3. Este dispositivo no es impermeable y no debe sumergirse ni exponerse al agua bajo ninguna circunstancia. No mantener el dispositivo completamente seco provocará fallos y daños permanentes en la unidad. Tenga en cuenta que, aunque donde usted se encuentre esté seco, gotas de lluvia o niebla de un río o una cascada podrían dañar su dron donde esté volando.
4. Compruebe frecuentemente el enchufe de carga y otros accesorios para detectar signos de daño. Si alguna parte del dispositivo o los cables están dañados, evite el uso o la carga hasta que se reemplacen las piezas dañadas.

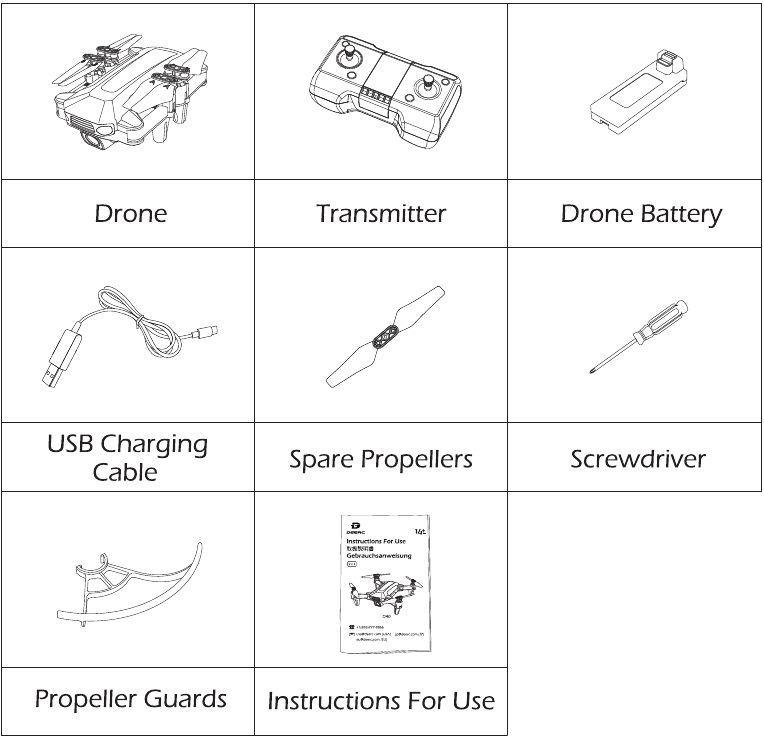

CONTENIDO DEL PAQUETE

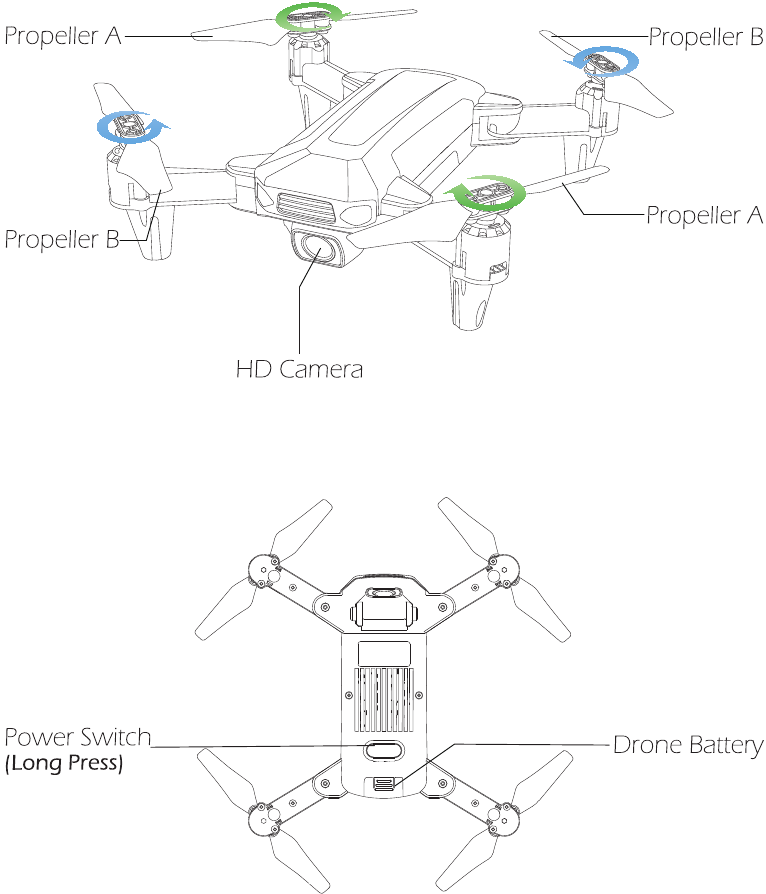

DETALLES DEL PRODUCTO

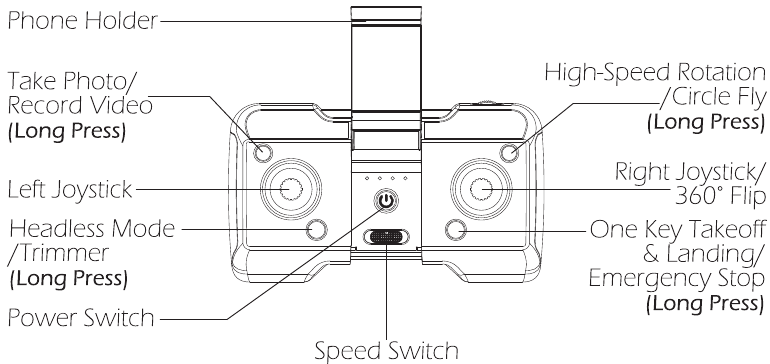

DETALLES DEL TRANSMISOR

Abra la tapa de la batería en la parte posterior del transmisor, inserte las tres pilas AAA (no incluidas) en el compartimento de las pilas y cierre la tapa de la batería para completar la instalación.

Al instalar las pilas, preste atención a la polaridad positiva y negativa de la pila para asegurar la correcta instalación de las pilas.

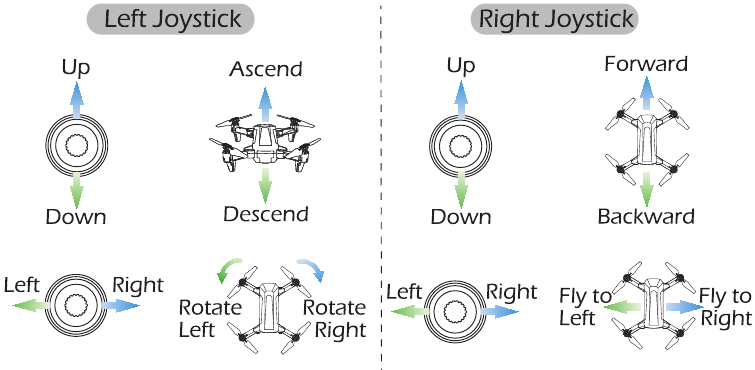

MODO DE JOYSTICK

MODO 2

(Ajuste predeterminado)

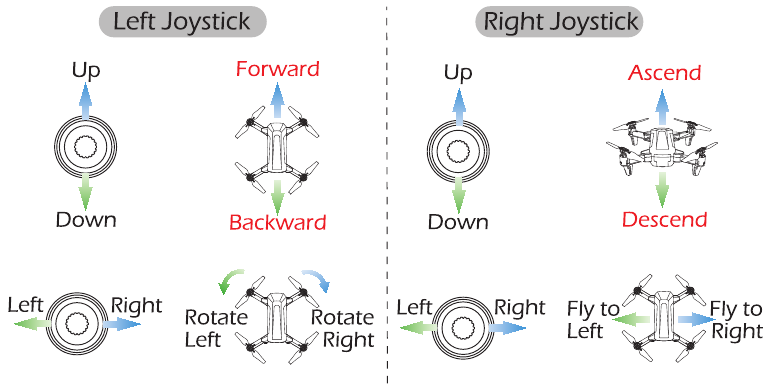

MODO 1

Para entrar en el Modo 1, pulse prolongadamente el botón Trimmer mientras enciende el transmisor. (No suelte el botón Trimmer hasta que el transmisor esté encendido).

INSTALACIÓN

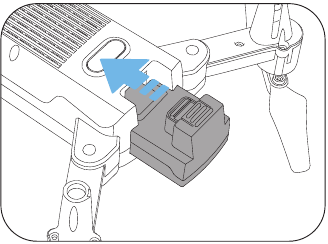

Batería de la unidad

Instalación: Empuje la batería correctamente en el compartimento de la batería del dron. Asegúrese de que la batería está en su lugar para asegurar que la batería está atascada en el compartimento de la batería.

Atención: La batería debe instalarse firmemente. No hacerlo puede afectar a la seguridad de vuelo de su dron. El dron puede estrellarse debido a un corte de energía durante el vuelo.

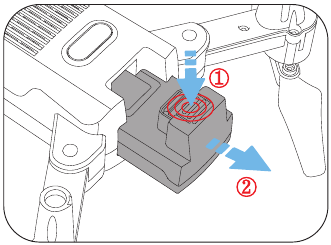

Extracción: Como se muestra arriba, pulse el botón de bloqueo de la batería y tire de ella hacia atrás para extraer la batería del fuselaje.

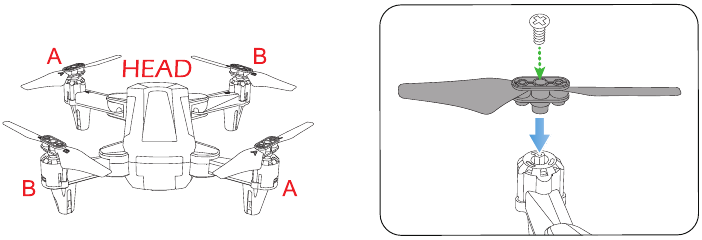

Hélices

Conecte cada hélice a su eje de motor correspondiente, ya sea en la posición "A/B", y bloquee la hélice al eje del motor con un tornillo,

Atención: Preste atención a la "A" o "B" impreso en cada hélice. El dron no volará a menos que la hélice correcta esté instalada en el eje del motor correcto.

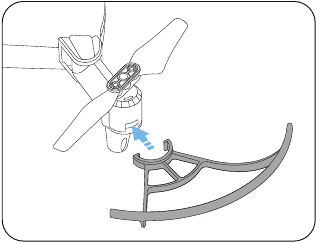

Protector de la hélice

Como se muestra arriba, instale el protector de la hélice en la base del motor. Asegúrese de que el protector de la hélice está sujetado a la base del motor para evitar pérdidas y daños innecesarios durante el vuelo.

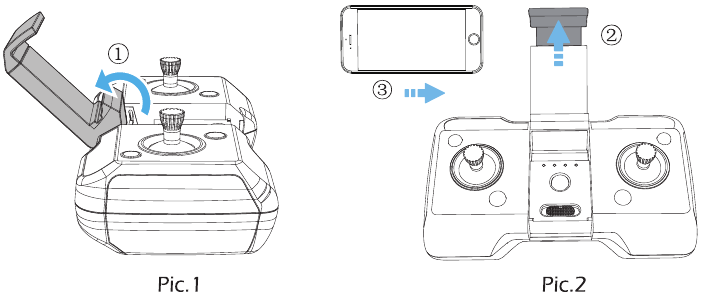

Soporte para teléfono

Como se muestra arriba, abra completamente el soporte para teléfono (Imagen 1). Ajuste el soporte para teléfono hacia arriba y hacia abajo según el tamaño de su teléfono (Imagen 2).

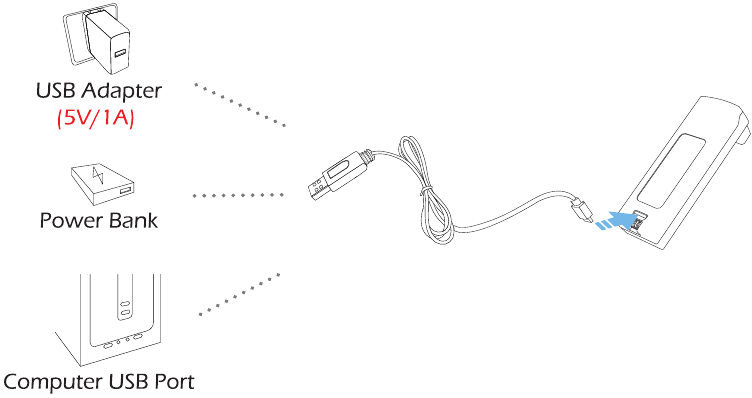

CARGA

1. Cuando la batería del dron está baja, las luces indicadoras del dron parpadearán continuamente.
2. Conecte la batería con el cable de carga USB.
3. Enchufe el cable de carga USB en un puerto de carga USB en el ordenador, batería externa o adaptador USB (5V/1A).

4. Cuando la batería se está cargando, la luz indicadora del cable de carga USB es roja. Cuando la batería está cargada, la luz indicadora del cable de carga USB se vuelve verde.
5. El tiempo de carga es de unos 90 minutos.

Antes de cargar, por favor, lea atentamente la introducción de la sección "Uso de la batería" de las "Directrices de seguridad".

USO DE LA APLICACIÓN

Descargar la aplicación

iOS

Aplicación Android en Google Play

Escanee el código QR, conéctese a la App Store o a Google Play y descargue la aplicación "Deerc GO" de forma gratuita.
Sistemas operativos requeridos: iOS 9.0 o posterior/Android 5.0 o posterior.

Conectar a Wi-Fi

Encienda el dron, conecte su teléfono a la red Wi-Fi creada por el dron. Para comprobar el estado del dron en la aplicación "Deerc GO".

1. Abra la configuración de Wi-Fi de su teléfono y haga clic en Wi-Fi para buscar el Wi-Fi del dron.
2. Seleccione la red Wi-Fi: DeercFPV-******.
3. Espere unos segundos a que su teléfono se conecte al Wi-Fi del dron.
4. Abra la aplicación "Deerc GO".
   > La conexión entre su teléfono y el dron se establece automáticamente.

GUÍA DE OPERACIONES

Todas las siguientes operaciones de este manual utilizan el MODO 2.

Emparejamiento

1. Mantenga pulsado el interruptor de encendido para encender el dron. Las luces indicadoras del dron seguirán parpadeando

2. Coloque el dron sobre una superficie plana y nivelada con la cabeza hacia delante y la cola hacia el piloto

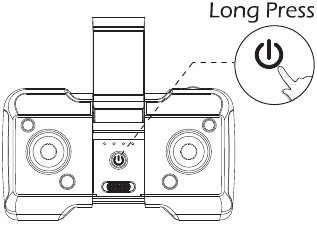

3. Pulse prolongadamente el interruptor de encendido para encender el transmisor y escuchará el sonido "DiDi", entonces las luces indicadoras seguirán parpadeando.

4. Empuje el joystick izquierdo hacia arriba y luego hacia abajo para emparejar el dron con el transmisor. Las luces indicadoras del dron se volverán fijas si el dron se empareja correctamente


Calibración del giroscopio

Empuje simultáneamente el joystick izquierdo y el joystick derecho a la esquina inferior derecha para calibrar el giroscopio. Las luces indicadoras del dron parpadearán y se volverán fijas, y el transmisor emitirá un sonido "Di" largo, lo que indica que la calibración se ha completado

Consejo: Para asegurar un vuelo estable, sugerimos que el piloto calibre el giroscopio después de emparejar el dron o después de un choque.

Desbloqueo/Bloqueo de los motores

Desbloqueo de los motores: Como se muestra arriba, empuje el joystick izquierdo a la esquina inferior derecha y el joystick derecho a la esquina inferior izquierda al mismo tiempo para desbloquear los motores, los motores comenzarán a girar.
Bloqueo de los motores: Repita esta operación. Los motores se detendrán inmediatamente.

Despegue automático

Hay dos métodos para despegar el dron.

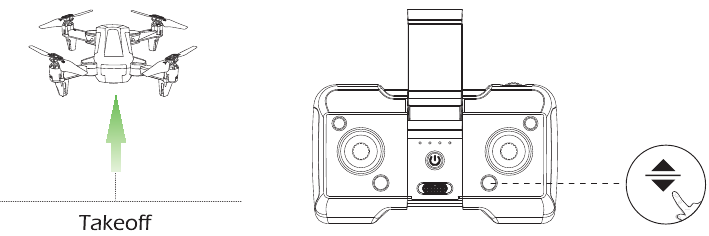

Método 1:
Después del emparejamiento/calibración, desbloquee los motores, pulse brevemente el botón One Key Takeoff/Landing (Despegue/Aterrizaje con una sola tecla), el dron despegará automáticamente y se mantendrá en el aire a 4 pies de altura.

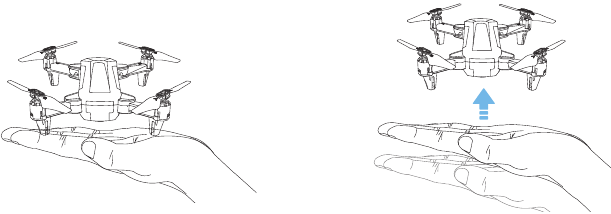

Método 2:
Después de emparejar, recoja el dron y colóquelo plano en la palma de su mano. Lance suavemente el dron al aire y se mantendrá en el aire.

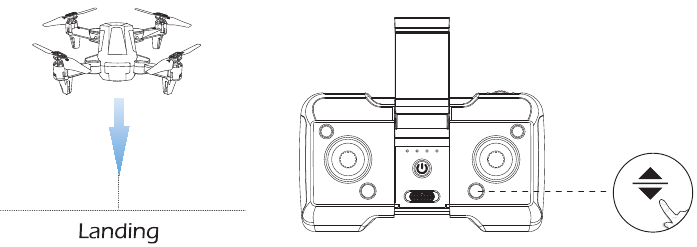

Aterrizaje con una sola tecla

Pulse brevemente el botón One Key Takeoff/Landing (Despegue/Aterrizaje con una sola tecla) durante el vuelo, el dron aterrizará automáticamente en el suelo.

DETALLES DE LAS FUNCIONES

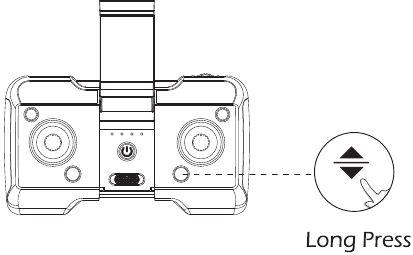

Parada de emergencia

La función de parada de emergencia solo debe usarse en una emergencia durante el vuelo para evitar daños o lesiones.

Como se muestra arriba, mantenga pulsado el botón de despegue/aterrizaje con una tecla durante 2 segundos, los motores se detendrán inmediatamente

Atención: Tenga en cuenta que corre el riesgo de que el dron se rompa si cae desde una distancia considerable o golpea algo a gran velocidad.

Compensador

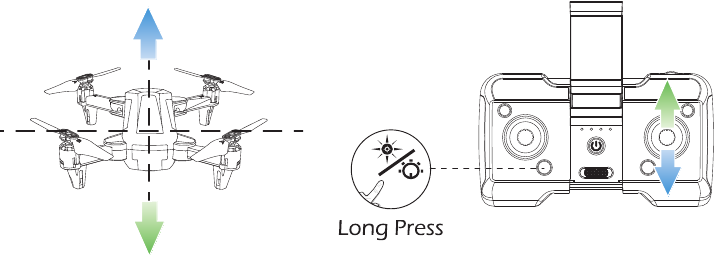

Ajuste de deriva lateral F/B: Si el dron tiende a desviarse hacia delante, mantenga pulsado el botón Trimmer y no lo suelte mientras empuja el joystick derecho hacia abajo para reequilibrar el dron. Si el dron tiende a desviarse hacia atrás, mantenga pulsado el botón Trimmer y no lo suelte mientras empuja el joystick derecho hacia arriba para reequilibrar el dron.

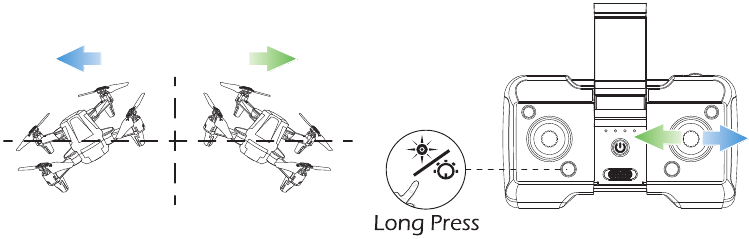

Ajuste de deriva lateral I/D: Si el dron tiende a desviarse hacia la izquierda, mantenga pulsado el botón Trimmer y no lo suelte mientras empuja el joystick derecho hacia la derecha para reequilibrar el dron. Si el dron tiende a desviarse hacia la derecha, mantenga pulsado el botón Trimmer y no lo suelte mientras empuja el joystick derecho hacia la izquierda para reequilibrar el dron.

Interruptor de velocidad

Este dron viene con 2 modos de velocidad (baja/alta). Como se muestra arriba, pulse el botón Speed Switch (interruptor de velocidad) hacia la izquierda, el transmisor emitirá un sonido "Di", que indica velocidad baja. Pulse el botón Speed Switch (interruptor de velocidad) hacia la derecha, el transmisor emitirá un sonido "DiDi", que indica velocidad alta.

Función de mantenimiento de altitud

El dron está diseñado con una función de mantenimiento de altitud para mantener su altitud después de soltar el joystick izquierdo. (El joystick izquierdo volverá automáticamente al centro)

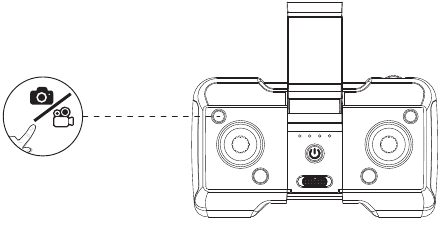

Tomar foto/Grabar vídeo

Tomar foto: Pulse brevemente el botón Take Photo/Record Video (tomar foto/grabar vídeo), el transmisor emitirá un sonido "Di", que indica que la cámara ha tomado una foto correctamente.

Grabar vídeo: Mantenga pulsado el botón Take Photo/Record Video (tomar foto/grabar vídeo), el transmisor emitirá un sonido "DiDi", que indica que la cámara está grabando vídeo. Vuelva a pulsar el botón para salir de la grabación de vídeo.

Ajuste del ángulo de la cámara

Al girar la cámara del dron manualmente, se ajustará el ángulo de disparo de la cámara. Ajuste el ángulo según la situación de uso (la cámara tiene un rango de inclinación de 70°).

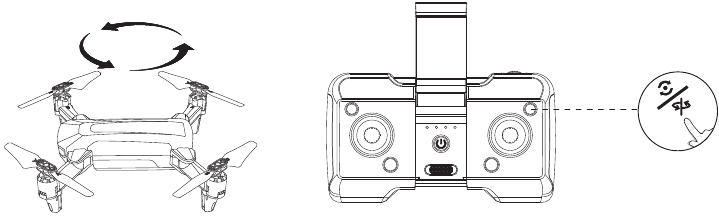

Rotación a alta velocidad

Durante el vuelo, pulse brevemente el botón High-Speed Rotation (rotación a alta velocidad), el transmisor emitirá un sonido "Di", lo que indica que el dron entra en la función High-Speed Rotation (rotación a alta velocidad). El dron saldrá de la función High-Speed Rotation (rotación a alta velocidad) automáticamente después de 10 segundos, y también puede empujar el joystick derecho en cualquier dirección para detener la rotación.

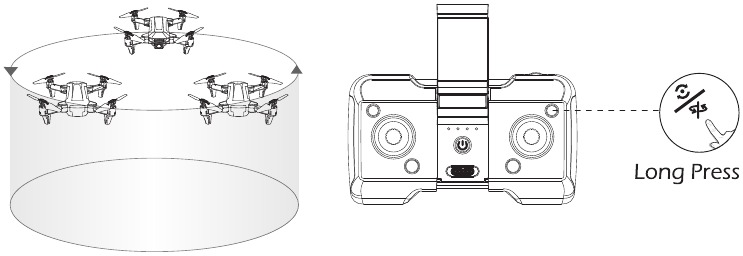

Vuelo en círculo

Durante el vuelo, mantenga pulsado el botón Circle Fly (vuelo en círculo), el transmisor emitirá un sonido largo "Di", lo que indica que el dron entra en el Circle Fly (vuelo en círculo). Este dron saldrá de la función Circle Fly (vuelo en círculo) automáticamente después de 10 segundos, y también puede empujar el joystick derecho en cualquier dirección para salir del Circle Fly (vuelo en círculo).

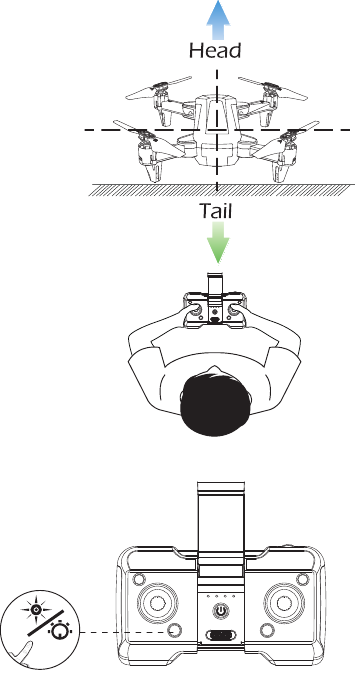

Modo sin cabeza

Familiarícese primero con la función del modo sin cabeza antes de utilizar este modo. De lo contrario, es fácil perder el dron y causar pérdidas innecesarias.

1. Después del emparejamiento/calibración, pulse brevemente el botón Headless Mode (modo sin cabeza) en el transmisor. En el modo sin cabeza, las luces indicadoras del dron parpadearán continuamente y el transmisor emitirá pitidos continuamente.
2. Pulse de nuevo el botón Headless Mode (modo sin cabeza) y oirá un pitido del transmisor, lo que indica que el dron sale del modo sin cabeza.

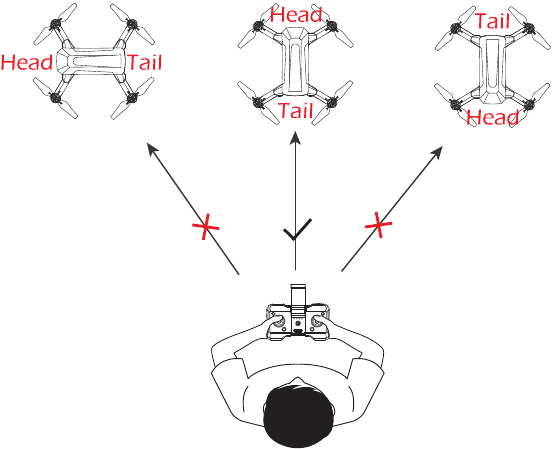

Asegúrese de que el piloto permanezca mirando en la misma dirección a la que apunta la cabeza del dron al despegar.

En el modo sin cabeza, empujar el joystick derecho hacia delante hará que vuele en la dirección a la que mira la cabeza del dron cuando despega. Para asegurarse de que el piloto puede saber la dirección del dron durante el vuelo, recomendamos que la trama permanezca mirando en la misma dirección a la que apunta la cabeza del dron al despegar. De este modo, se asegura de que cuando el piloto empuja el joystick derecho hacia delante/atrás, el dron vuele hacia delante/atrás hacia él. Si el piloto mueve el joystick derecho hacia la izquierda/derecha, el dron se moverá hacia la izquierda/derecha en relación con él.

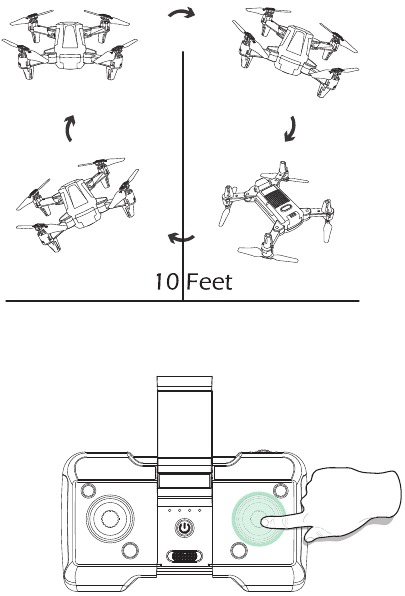

Giro de 360

Cuando se familiarice con todas las funciones del dron, puede probar este fantástico modo de giro. Cuando vuele el dron al menos a 3 metros, pulse el joystick derecho en el transmisor y, a continuación, empuje el joystick derecho hacia delante/atrás o hacia la izquierda/derecha, y el dron hará un giro hacia la dirección correspondiente.

Consejo: Esta función funcionará mejor cuando la batería esté completamente cargada. Si no realiza ninguna operación después de entrar en el giro de 360°, pulse brevemente el joystick derecho de nuevo para salir del giro de 360°.

ESPECIFICACIONES

• DRON
  Modelo: D40
  Peso: 70 g/2,47 oz
  Tiempo máximo de vuelo: 10 minutos (por batería)
  Modelo de motor: 716
  Rango de temperatura de funcionamiento: de 32° a 104°F (de 0° a 40°C)
  Tamaño: 188*115*41 mm (desplegado)
  93*63*41 mm (plegado)
• BATERÍA DEL DRON
  Capacidad: 500 mAh
  Voltaje: 3,7 V
  Tipo de batería: batería de polímero de iones de litio
  Rango de temperatura de carga: de 41° a 104°F (de 5° a 40°C)
  Tiempo de carga: 90 minutos (depende de la potencia de carga y de la energía restante de la batería)
• TRANSMISOR
  Frecuencia de funcionamiento: 2452-2414 MHz
  Distancia máxima de vuelo: 131 pies/40 m (en exteriores y sin obstáculos)
  Rango de temperatura de funcionamiento: de 32° a 104°F (de 0° a 40°C)
  Tipo de batería: 3 pilas AAA de 1,5 V (no incluidas)
• CÁMARA
  Frecuencia de funcionamiento: 2417 MHz
  Ángulo de lente: 67°
  Rango ajustable manual: -70°~0°
  Resolución de foto: HD 1920 x 1080P
  Resolución de vídeo: HD 1920 x 1080P
  Distancia máxima de transmisión: 98 pies/30 m (en exteriores y sin obstáculos)
  Calidad de visualización en directo: 20 fps
  Formatos de foto: JPEG
  Formatos de vídeo: MP4/AVI
  Rango de temperatura de funcionamiento: de 32° a 104°F (de 0° a 40°C)
• CABLE DE CARGA USB
  Entrada. 5 V/1 A
  Potencia nominal: ≤ 5 W

NORMAS DE SEGURIDAD

Comprobar antes de usar

1. Este producto es un dron de alta precisión que integra varios mecanismos electrónicos de estabilidad y control. Asegúrese de configurar este dron con cuidado y correctamente para garantizar un funcionamiento seguro y sin accidentes.
2. Asegúrese de que las baterías del dron y del transmisor estén limpias, intactas y completamente cargadas antes de cada uso.
3. Asegúrese de que todas las hélices estén intactas y correctamente instaladas.
4. Realice una revisión exhaustiva del producto antes de cada uso. Inspeccione la integridad de las piezas, cualquier signo de grietas y desgaste en las hélices, la potencia y la eficacia de la batería o el indicador, etc. Si encuentra algún problema después de revisar el dron, absténgase de utilizarlo hasta que se resuelva el problema.

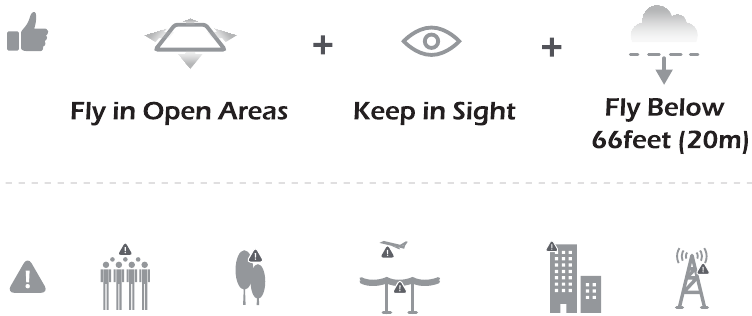

Entorno de vuelo

Evite volar sobre o cerca de obstáculos, multitudes, líneas eléctricas de alta tensión, árboles, aeropuertos o masas de agua.
NO vuele cerca de fuertes fuentes electromagnéticas, como líneas eléctricas y estaciones base, ya que esto afecta a la brújula de a bordo.

NO utilice este dron en condiciones climáticas adversas como lluvia, nieve, niebla y viento.

Requisitos de funcionamiento

1. NO utilice este producto para seguir a ningún vehículo en movimiento.
2. Durante el vuelo, apague los motores solo en caso de emergencia.
3. Cuando la batería esté baja, regrese el dron a su punto de partida.
4. NO utilice este producto si se siente cansado, toma medicamentos, se siente mal o bebe alcohol.
5. Tenga en cuenta el volumen de ruido que produce el dron. Asegúrese de mantener la distancia para evitar daños en los oídos.
6. Manténgase alejado de las hélices y los motores giratorios.

7. NO vuele en ningún espacio donde los drones estén prohibidos. Respete el derecho a la privacidad de las personas no volando su dron cerca de otros.


Uso de la batería

1. Asegúrese de que las baterías estén colocadas en la orientación correcta, como se muestra en el manual de instrucciones.
2. Evite los cortocircuitos colocando las baterías correctamente y no aplaste ni apriete las baterías, ya que esto podría causar riesgo de incendio o explosión.
3. NO mezcle baterías nuevas y viejas, ya que esto puede provocar un bajo rendimiento del producto.
4. Deseche las baterías usadas con cuidado, no tire basura y recicle siempre que sea posible.
5. NO exponga las baterías descargadas al calor o al fuego, ya que pueden explotar.
6. Si el dispositivo no se va a utilizar durante un período prolongado, retire las baterías para evitar posibles daños al dron debido a fugas de la batería.
7. Utilice solo el cable de carga USB que viene con el dron para cargar la batería.
8. NO conecte la batería directamente a tomas de corriente de pared o enchufes de encendedor de cigarrillos del automóvil, ya que dañará su batería, ya que tienen diferentes voltajes.
9. NO intente desmontar o modificar la batería de ninguna manera.
10. NO utilice la batería si desprende un olor, genera calor, se decolora, se deforma o parece anormal de alguna manera. Si se produce alguna de estas situaciones mientras la batería está en uso o se está cargando, retírela inmediatamente del dispositivo o cargador y suspenda su uso.
11. NO perfore la carcasa de la batería con un clavo o cualquier otro objeto afilado. ¡Ábrala con un martillo o pise sobre ella! Deseche o recicle esta batería, ya que puede causar lesiones personales o daños a su dron.
12. Cargue siempre las baterías sobre una superficie ignífuga y lejos de materiales combustibles. NO cargue sobre superficies que puedan incendiarse, como madera, tela y alfombras.
13. NO sumerja la batería en agua ni la moje.
14. NO suelde el terminal de la batería de ninguna manera.
15. Mantenga las baterías fuera del alcance de los niños o las mascotas.
16. NO cortocircuite la batería conectando cables u otros objetos metálicos a los terminales positivo (+) y negativo (-).

CONTACTO

No dude en ponerse en contacto con nosotros si necesita más ayuda.
4:00 PM a 7:00 AM (PST)
usa@deerc.com (USA)
jp@deerc.com (JP)
eu@deerc.com (EU)
+1(855)777-8866

Para obtener asistencia en línea, escanee este código con Live Chat.

INFORMACIÓN DEL FABRICANTE

Fabricado por
Xiamen Huashiquan Import Export CO, LTD
Dirección: Cinit 1, Room 501, Hongxiang Building, No.258 Hubin Nan
Road, Siming District, Xiamen, China
+1(855)777-8866
