Manual del Deerc D10

CONTENIDO DEL PAQUETE

Dron	Transmisor	Batería del dron
Cable de carga USB	Protector de hélice	Hélice
Destornillador	Instrucciones de uso

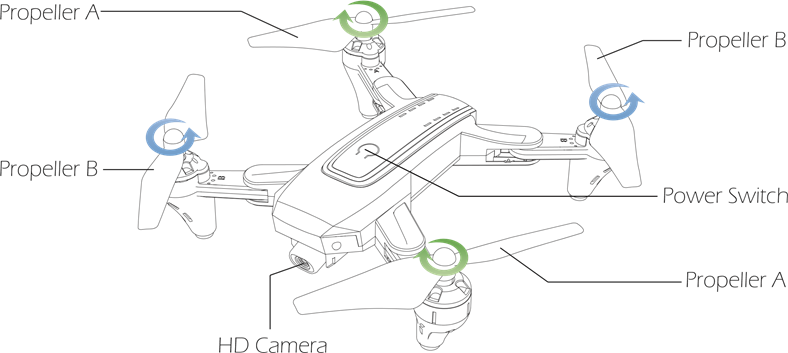

DETALLES DEL DRON

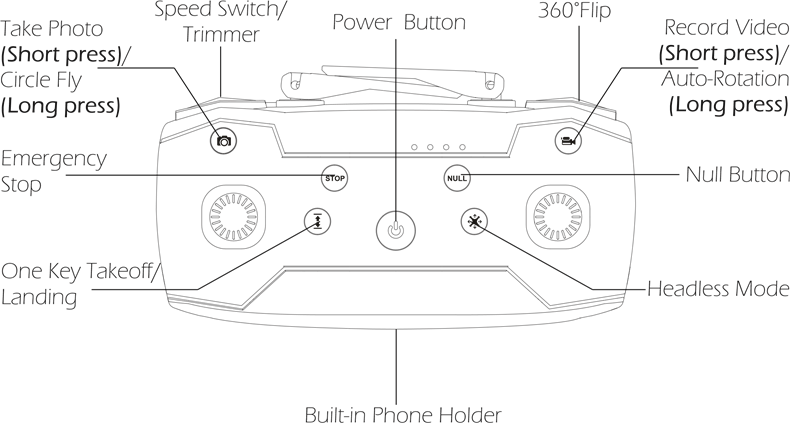

DETALLES DEL TRANSMISOR

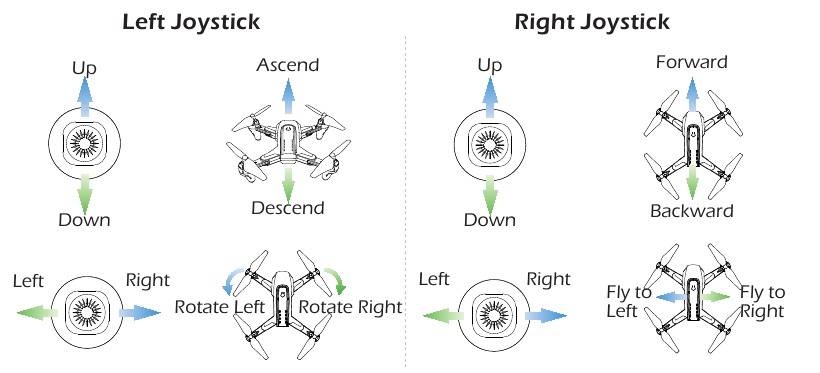

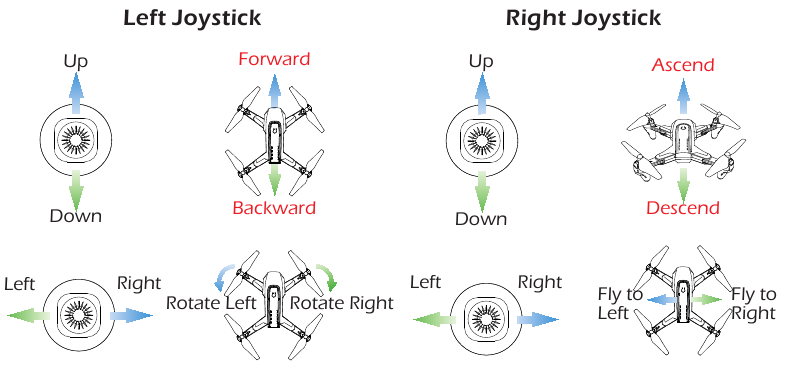

MODO DEL JOYSTICK

MODO 2

(El acelerador de la mano izquierda en el MODE 2 será la configuración predeterminada).

MODO 1

Para entrar en el MODE 1, encienda el transmisor mientras mantiene pulsado el botón "Speed Switch" (interruptor de velocidad). (No suelte el botón "Speed Switch" (interruptor de velocidad) hasta que el transmisor se haya encendido).

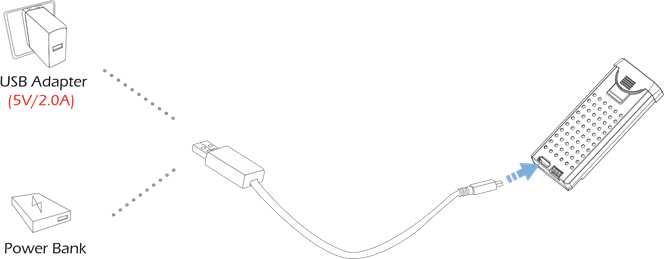

CARGA

1. Cuando la batería del dron esté baja, las luces indicadoras del dron parpadearán continuamente.
2. Retire la batería y conecte el cable de carga USB a la batería.
3. Enchufe el cable de carga USB a un puerto de carga USB en la batería externa o en el adaptador USB (5V/2,0A).
4. La luz indicadora roja de la batería se encenderá cuando la batería se esté cargando y se pondrá verde cuando la batería esté completamente cargada.
5. Tiempo de carga: unos 90 minutos.

Antes de cargar, compruebe atentamente el contenido de la sección "Uso de la batería" de las "Directrices de seguridad".

INSTALACIÓN

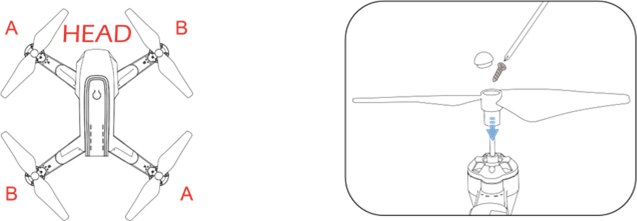

Hélices

El dron no volará a menos que la hélice correcta esté instalada en el eje del motor correcto. Vea la ilustración anterior. Una "A" o una "B" están impresas en cada hélice. Fije la hélice al eje del motor con un tornillo girando cada tornillo en el sentido de las agujas del reloj.

Batería del dron

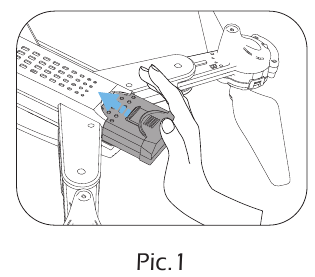

Instalación: Introduzca la batería en el compartimento de la batería en la parte trasera del dron. Asegúrese de que la batería está en su sitio para garantizar que la batería está encajada en el compartimento de la batería. (Imagen 1)

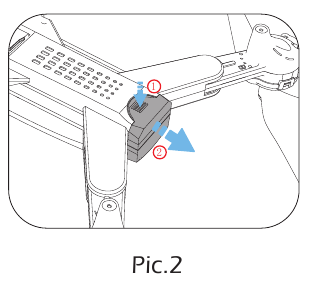

Extracción: Pulse y mantenga pulsado el seguro de la batería al mismo tiempo que tira hacia atrás para extraer la batería. (Imagen 2)

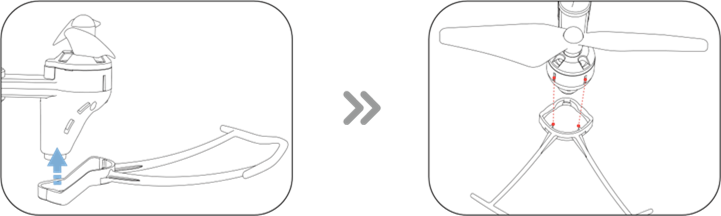

Protector de hélice

Instalación: Alinee los puntos sobresalientes del protector de la hélice con las ranuras hundidas del dron e insértelos juntos. Presione firmemente ambos lados del protector de la hélice en su lugar después de que las ranuras hundidas y los puntos sobresalientes se hayan entrelazado completamente.
Extracción: Tire ligeramente del clip en uno de los extremos del protector de la hélice hacia afuera hasta que se haya separado del interior del dron, momento en el que el protector de la hélice se puede quitar por completo.

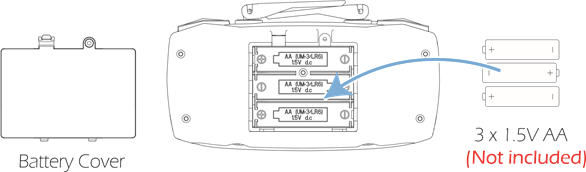

Batería del transmisor

Como se muestra arriba, inserte la batería en el compartimento de la batería. Preste atención a la polaridad positiva y negativa de la batería para asegurar la correcta instalación de la batería.

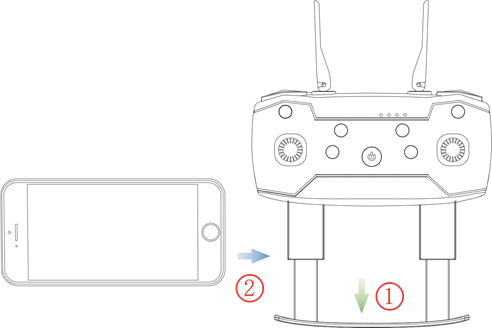

Soporte para teléfono

Como se muestra arriba, tire del soporte del teléfono hacia abajo e inserte el teléfono.

GUÍA DE OPERACIONES

Descargar la aplicación

iOS

Aplicación Android en Google Play

Escanee el código QR, correspondiente a App Store™ o Google Play™ Store y descargue la aplicación Deerc FPV de forma gratuita.
Sistemas operativos necesarios: iOS 12.0 o posterior/Android 4.4 o posterior.

Conectarse a la Wi-Fi

Conecte su teléfono a la red Wi-Fi creada por el dron. Puede comprobar el estado del dron en la aplicación DEERC FPV.

1. Asegúrese de desactivar el Bluetooth, los datos móviles y la VPN. Introduzca la configuración de Wi-Fi de su teléfono y haga clic en Wi-Fi para buscar la Wi-Fi del dron. (Asegúrese de encender el dron antes de ir a la configuración de Wi-Fi de su teléfono)
2. Seleccione la red Wi-Fi: DeercFPV-******.
3. Espere un par de segundos para que su teléfono se conecte a la Wi-Fi del dron.
4. Entre en la aplicación DEERC FPV.
   • La conexión entre su teléfono y el dron se establece automáticamente.

Atención: La red Wi-Fi creada por el dron no accede a Internet.

• Todas las operaciones siguientes en este manual toman el MODE 2 como ejemplo.

Emparejamiento

1. Mantenga pulsado el botón de encendido para encender el dron y las luces indicadoras del dron comenzarán a parpadear.

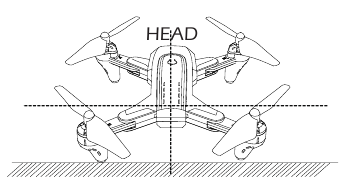

2. Coloque el dron en una superficie plana y nivelada con la cabeza hacia delante y la cola hacia el piloto.

3. Pulse el botón de encendido del transmisor para encenderlo y oirá "Di Di", entonces la luz indicadora del transmisor parpadeará.

4. Empuje el joystick izquierdo hacia arriba y luego hacia abajo para emparejar el dron con el transmisor. Las luces indicadoras del dron y del transmisor se volverán fijas si el dron se empareja correctamente.


Calibración del giroscopio

Empuje el joystick izquierdo y el derecho simultáneamente hacia la esquina inferior izquierda para calibrar el giroscopio. Cuando las luces indicadoras del dron cambian de parpadeo rápido a fijo, indica que la calibración se ha completado.
Consejos: Para asegurar un vuelo estable, sugerimos que el piloto calibre el giroscopio cada vez después de emparejar el dron y después de un choque.

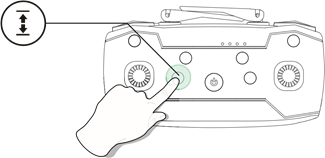

Despegue/aterrizaje con una sola tecla

1. Pulse brevemente el botón One Key Takeoff/Landing (despegue/aterrizaje con una sola tecla), el dron despegará automáticamente y se quedará suspendido a una altitud de 5 pies.
2. Cuando el dron esté volando, pulse brevemente el mismo botón de nuevo, el dron aterrizará automáticamente en el suelo.

DETALLES DE LA FUNCIÓN

Parada de emergencia

La función de parada de emergencia solo se puede utilizar en caso de emergencia durante el vuelo para evitar daños o lesiones.

Mantenga pulsado el botón de parada de emergencia durante unos 2 segundos, los motores se detendrán inmediatamente.

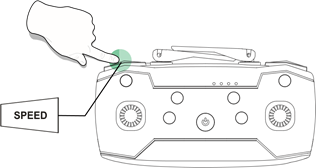

Interruptor de velocidad

Este dron viene con 3 niveles de velocidad (Baja/Media/Alta). Pulse el botón Speed Switch (interruptor de velocidad) en el transmisor para cambiar la velocidad.
"Di" indica velocidad baja, "Di Di" indica velocidad media y "Di Di Di" indica velocidad alta.
(La velocidad baja es el modo de velocidad predeterminado).

Función de ajuste

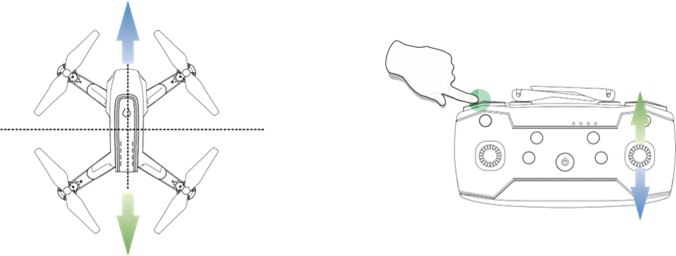

Ajuste de deriva lateral F/B: Si el dron tiende a desviarse hacia delante, mantenga pulsado el botón "Speed Switch" (interruptor de velocidad) y no lo suelte mientras empuja la palanca de dirección hacia abajo para reequilibrar el dron. Si el dron tiende a desviarse hacia atrás, mantenga pulsado el botón "Speed Switch" (interruptor de velocidad) y no lo suelte mientras empuja la palanca de dirección hacia arriba para reequilibrar el dron.

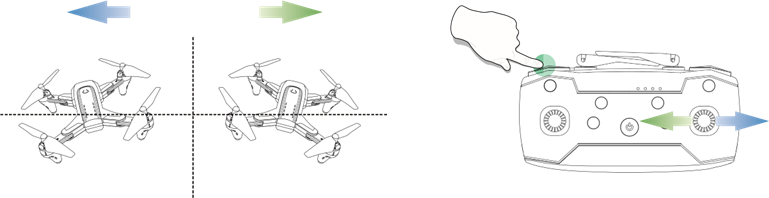

Ajuste de inmersión lateral L/R: Si el dron tiende a desviarse hacia la izquierda, mantenga pulsado el botón "Speed Switch" (interruptor de velocidad) y no lo suelte mientras empuja la palanca de dirección hacia la derecha para reequilibrar el dron. Si el dron tiende a desviarse hacia la derecha, mantenga pulsado el botón "Speed Switch" (interruptor de velocidad) y no lo suelte mientras empuja la palanca de dirección hacia la izquierda para reequilibrar el dron.

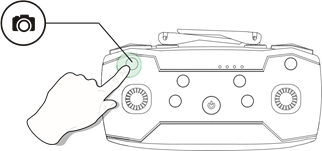

Tomar fotos/vídeos

Take Photo (tomar foto): Pulse brevemente el botón Photo (foto) en el transmisor para tomar fotos. Se oirá un pitido desde el transmisor, lo que indica que la cámara ha tomado correctamente una foto.

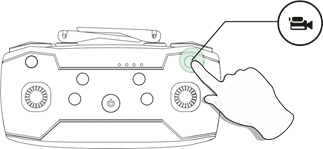

Record Video (grabar vídeo): Pulse brevemente el botón Video (vídeo) en el transmisor, se oirán dos pitidos desde el transmisor. Esto le indica que la cámara ha comenzado a grabar vídeo. Puede salir de la grabación pulsando el mismo botón de nuevo.

No tome fotos durante la grabación, ya que esto interrumpirá la grabación.

Función de mantenimiento de altitud

El dron está diseñado con la función de mantenimiento de altitud para que pueda mantener su altitud después de soltar la palanca izquierda (la palanca izquierda volverá automáticamente a la mitad).

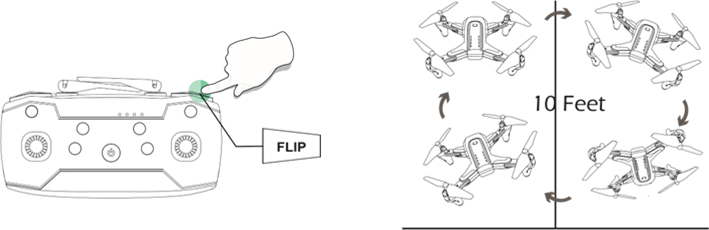

Giro de 360°

Cuando se familiarice con todas las funciones del dron, puede probar este increíble modo de giro. Cuando vuele el dron al menos a 10 pies, pulse el botón 360°Flip (giro de 360°) en el transmisor, luego empuje la palanca derecha hacia delante/atrás o izquierda/derecha, y el dron hará un giro hacia la dirección correspondiente.
Si está en el MODO 1, empuje la palanca derecha izquierda/derecha o empuje la palanca izquierda hacia delante/atrás, y el dron hará un giro hacia la dirección correspondiente.
Esta función funcionará mejor cuando la batería esté completamente cargada.

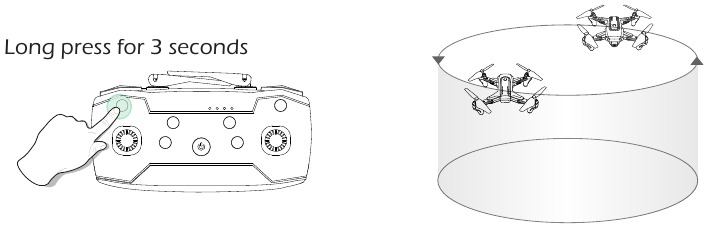

Vuelo en círculo

Mantenga pulsado el botón Photo (foto) durante unos 3 segundos, el dron entrará en el modo Circle Fly (vuelo en círculo). Salga del modo Circle Fly (vuelo en círculo) pulsando prolongadamente el mismo botón de nuevo o empujando la palanca de dirección.

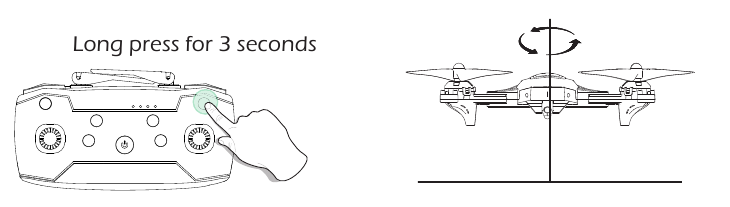

Rotación automática

Mantenga pulsado el botón Video (vídeo) durante unos 3 segundos, el dron entrará en el modo Auto-Rotation (rotación automática). Salga del modo Auto-Rotation (rotación automática) pulsando prolongadamente el mismo botón de nuevo o empujando la palanca de dirección.

Modo sin cabeza

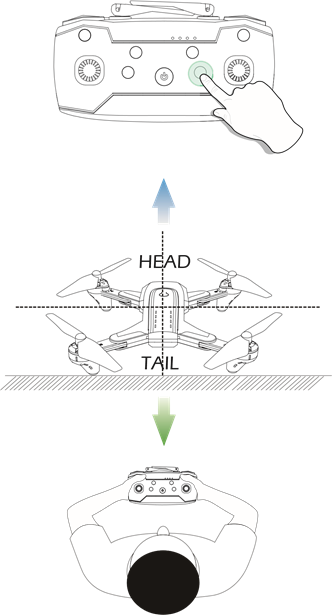

1. Después del emparejamiento/calibración, o durante el vuelo del dron, pulse brevemente el botón Headless Mode (modo sin cabeza) para entrar en el Headless Mode (modo sin cabeza). En el Headless Mode (modo sin cabeza), las luces indicadoras del dron parpadearán continuamente, y el transmisor emitirá un sonido de alarma continuamente.
2. Pulse brevemente el botón Headless Mode (modo sin cabeza) de nuevo, y oirá un pitido, lo que indica que el dron sale del Headless Mode (modo sin cabeza).

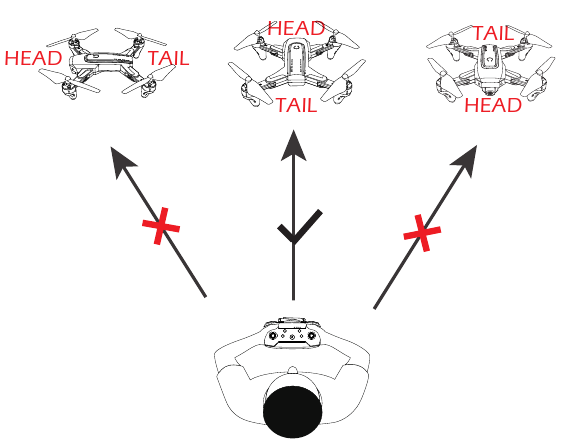

Asegúrese de que el piloto se mantiene en la misma orientación que la cabeza del dron cuando el dron despega.
En el Headless Mode (modo sin cabeza), la dirección de avance es la dirección a la que mira la cabeza del dron cuando el dron despega. Para asegurarse de que el piloto puede indicar la dirección del dron, recomendamos que los pilotos se mantengan en la misma orientación que la cabeza del dron cuando el dron despega. Cuando el piloto empuja la palanca de dirección hacia delante, el dron volará hacia delante. Si el piloto empuja la palanca de dirección hacia atrás, el dron volará hacia él/ella. Si el piloto mueve la palanca derecha hacia la izquierda/derecha, el dron se moverá hacia la izquierda/derecha con respecto a usted.

ESPECIFICACIONES

• DRONE
  Modelo: D10
  Peso: 164 g/5,78 oz
  Tiempo máximo de vuelo: 12 minutos (por batería)
  Rango de temperatura de funcionamiento: 32° a 104°F (0° a 40°C)
  Tamaño: 340*340*65 mm (desplegado)
  180*142*65 mm (plegado)
• BATERÍA DEL DRON
  Capacidad: 1000 mAh
  Voltaje: 3,7 V
  Energía: 3,70 Wh
  Tipo de batería: Batería de polímero de iones de litio
  Rango de temperatura de carga: 41° a 104°F (5° a 40°C)
  Tiempo de carga: 90 minutos (depende de la potencia de carga y la energía restante de la batería)
• TRANSMISOR
  Frecuencia de funcionamiento: 2452-2474 MHz
  Distancia máxima de vuelo: 328 pies/100 m (en exteriores y sin obstáculos)
  Rango de temperatura de funcionamiento: 32° a 104°F (0° a 40°C)
  Tipo de batería: Batería AA de 1,5 V (no incluida)
• CÁMARA
  Frecuencia de funcionamiento: 5500-5700 MHz
  Resolución de la foto: HD2048×1152P
  Rango de distancia de transmisión: 196~262 pies/60~80 m (en exteriores y sin obstáculos)
  Velocidad de fotogramas de transmisión: 25 fps
  Formatos de foto: JPEG
  Formatos de vídeo: AVI/MP4
  Rango de temperatura de funcionamiento: 32° a 104°F (0° a 40°C)
• CABLE DE CARGA USB
  Entrada: 5V/2 A
  Potencia nominal: ≤10W

CONTACTO

No dude en ponerse en contacto con nosotros si necesita más ayuda.

	4:00 PM ~ 7:00 AM (PST)
	usa@deerc.com (USA) jp@deerc.com (JP) eu@deerc.com (EU)
	+1(855)777-8866
	Para obtener asistencia en línea, escanee este código con Live Chat

NORMAS DE SEGURIDAD

Comprobar antes de usar

1. Este producto es un dron de alta precisión que integra varios mecanismos electrónicos de estabilidad y control. Asegúrese de configurar este dron con cuidado y correctamente para garantizar un funcionamiento seguro y sin accidentes.
2. Asegúrese de que las baterías del dron y del transmisor estén limpias, sin daños y completamente cargadas antes de cada uso.
3. Asegúrese de que todas las hélices estén en perfecto estado y estén instaladas en la orientación correcta.
4. Asegúrese de realizar una revisión exhaustiva del producto antes de cada uso. Inspeccione la integridad de las piezas, cualquier signo de grietas y desgaste de la hélice, la energía de la batería y la eficacia del indicador, etc. Si después de realizar una revisión completa del dron se encuentra algún problema, absténgase de utilizarlo hasta que el problema se haya resuelto.

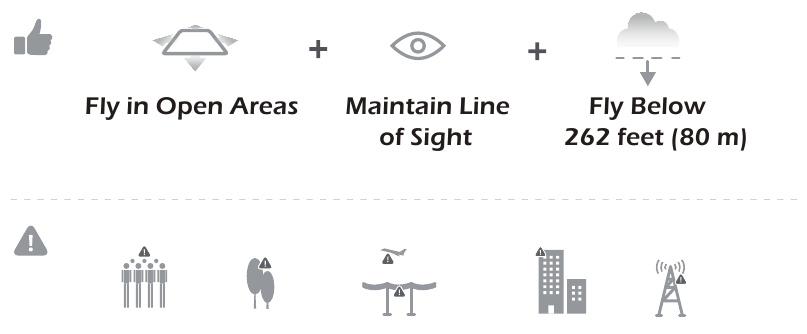

Entorno de vuelo

Evite volar sobre o cerca de obstáculos, multitudes, líneas eléctricas de alta tensión, árboles, aeropuertos o masas de agua.
NO vuele cerca de fuentes electromagnéticas fuertes, como líneas eléctricas y estaciones base, ya que pueden afectar a la brújula de a bordo.


NO utilice este dron en condiciones meteorológicas adversas como lluvia, nieve, niebla y viento.

Requisitos de funcionamiento

1. NO utilice este producto para seguir a ningún vehículo en movimiento.
2. Durante el vuelo, apague los motores solo en caso de emergencia.
3. Vuele con el dron de vuelta hacia usted tan pronto como se le notifique que la batería se está agotando.
4. Este producto no debe utilizarse mientras se bebe alcohol o se consumen drogas, si se siente fatiga, se está tomando medicamentos o se siente alguna molestia física.
5. Tenga en cuenta el volumen de ruido que produce el dron. Asegúrese de mantener la distancia para evitar daños en los oídos.
6. Manténgase alejado de las hélices y los motores giratorios.

7. NO vuele en ningún espacio donde los drones estén prohibidos. Por favor, respete el derecho a la privacidad de las personas no volando su dron cerca de otros.


Uso de la batería

1. Asegúrese de que las baterías están colocadas en la orientación correcta como se muestra en el manual de instrucciones.
2. Evite los cortocircuitos colocando las baterías correctamente, y no aplaste ni apriete las baterías, ya que esto podría causar el riesgo de incendio o explosión.
3. NO mezcle baterías nuevas y viejas, ya que esto puede conducir a un rendimiento deficiente del producto.
4. Por favor, deseche las baterías usadas con cuidado, no tire basura y recicle siempre que sea posible.
5. NO exponga las baterías gastadas al calor o al fuego o pueden explotar.
6. Si el dispositivo no se va a utilizar durante un período prolongado de tiempo, por favor, retire las baterías para evitar posibles daños por fugas de la batería del dron.
7. Utilice solo el cable de carga USB que viene con el dron para cargar la batería.
8. NO conecte la batería directamente a las tomas de corriente de la pared o a las tomas de encendedor del coche, ya que esto dañará su batería ya que son un voltaje diferente.
9. NO intente desmontar o modificar la batería de ninguna manera
10. NO utilice la batería si desprende un olor, genera calor, se decolora, se deforma o parece anormal de alguna manera. Si alguna de estas situaciones ocurre mientras la batería está en uso o se está cargando, retírela del dispositivo o cargador inmediatamente y deje de usarla.

11. NO perfore la carcasa de la batería con un clavo o cualquier otro objeto afilado, ábrala con un martillo o pise sobre ella! Deseche o recicle esta batería, ya que puede causar lesiones personales o daños a su dron.
12. Cargue siempre las baterías sobre una superficie ignífuga y lejos de materiales combustibles. NO cargue sobre superficies que puedan incendiarse. Esto incluye: madera, tela, alfombra o en el dispositivo de la aplicación.
13. NO sumerja la batería en agua ni la moje.
14. NO suelde el terminal de la batería de ninguna manera.
15. Mantenga las baterías fuera del alcance de los niños o las mascotas.
16. NO cortocircuite la batería conectando cables o cualquier otro objeto metálico a los terminales positivo(+) y negativo(-).

MANTENIMIENTO

1. Limpie el producto después de cada uso con un paño limpio y suave.
2. Evite la exposición prolongada a la luz solar directa y evite la acumulación de calor en el dron o las baterías.
3. Este dispositivo no es resistente al agua y no debe ser sumergido o sometido al agua bajo ninguna circunstancia. El hecho de no mantener el dispositivo completamente seco resultará en el fallo y daño permanente de la unidad. Tenga en cuenta que, aunque esté seco donde usted está, las gotas de lluvia o niebla de un río o cascada podrían estar dañando su dron donde está volando.
4. Compruebe con frecuencia el enchufe de carga y otros accesorios para detectar signos de daño. Si alguna parte del dispositivo o los cables están dañados, evite el uso o la carga hasta que el dispositivo pueda ser reparado.

usa@deerc.com (USA)
jp@deerc.com (JP)
eu@deerc.com (EU)
