Jensen MPR2110 - Manual del receptor
INSTALACIÓN
Preparación
Lea todo el manual antes de la instalación.
Antes de comenzar
- Desconecte el terminal negativo de la batería. Consulte a un técnico cualificado para obtener instrucciones.
- Evite instalar la unidad donde esté sujeta a altas temperaturas, como la luz solar directa, o donde esté sujeta a polvo, suciedad o vibraciones excesivas.
Montaje de la unidad principal: montaje DIN típico
Paso 1:
Inserte el manguito de montaje en el kit de instalación o en el salpicadero.
Paso 2:
Doble varias lengüetas de montaje alrededor del manguito de montaje hasta que el manguito de montaje quede seguro.
Paso 3:
Conecte todos los mazos de cables y deslice la unidad principal en el manguito de montaje hasta que encaje en su lugar.
Montaje de la unidad principal: montaje ISO
Utilizando los soportes existentes o los soportes suministrados con el kit de instalación, monte los soportes a los lados de la unidad principal con los tornillos suministrados con la unidad principal.

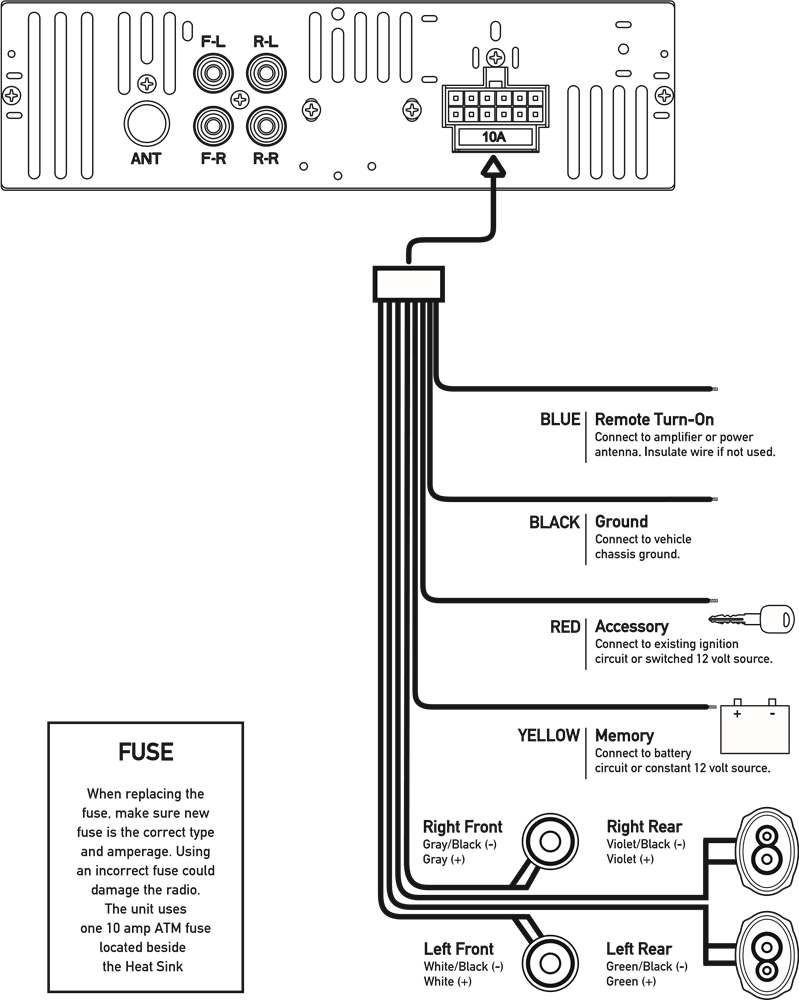

Diagrama de cableado

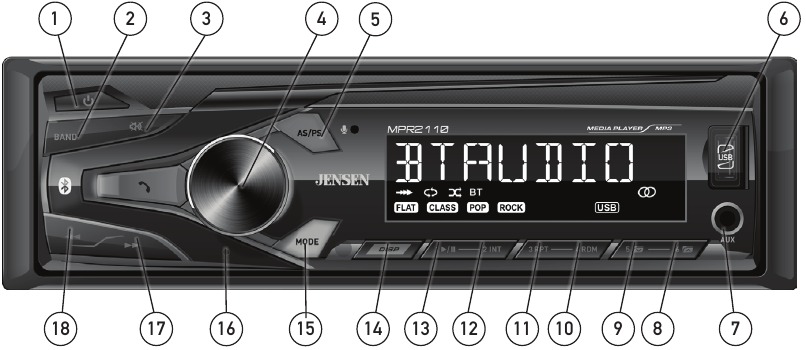

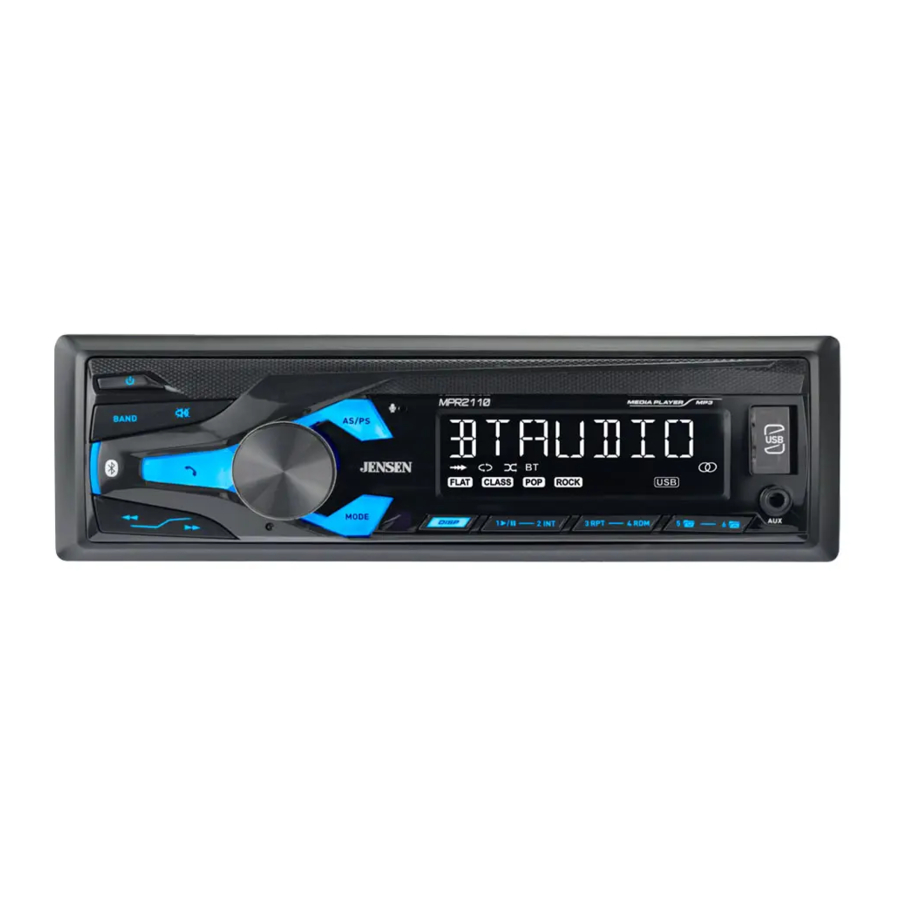

Ubicaciones de los controles
- Encendido
- Banda
- Silencio
- Botón de volumen
- Almacenamiento automático
- Puerto USB
- Entrada auxiliar
- Preselección 6 / Subir carpeta
- Preselección 5 / Bajar carpeta
- Preselección 4 / Aleatorio
- Preselección 3 / Repetir
- Preselección 2 / Intro
- Preselección 1 / Reproducir/Pausar
- Pantalla
- Modo
- Reiniciar
- Sintonizar arriba
- Sintonizar abajo

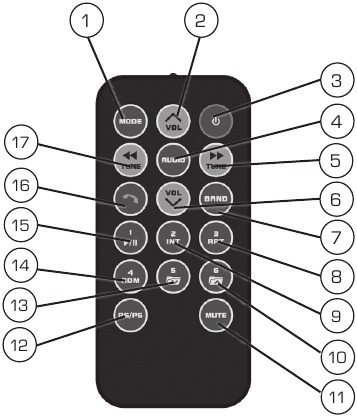

- Modo
- Subir volumen
- Encendido
- Audio
- Sintonizar arriba
- Bajar volumen
- Banda
- Preselección 3 / Repetir
- Preselección 2 / Intro
- Preselección 6 / Subir carpeta
- Silencio
- AS/PS
- Preselección 5 / Bajar carpeta
- Preselección 4 / Aleatorio
- Preselección 1 / Reproducir / Pausar
- Conversación Bluetooth
- Sintonizar abajo
FUNCIONAMIENTO
Funcionamiento general
| Encender/Apagar | Pulse el botón  para encender la unidad. Pulse de nuevo para apagar la unidad. |
| Cambio de modos | Pulse MODE para seleccionar entre Radio, USB, Entrada auxiliar y Bluetooth. Los modos de funcionamiento se muestran en la pantalla. |
| Volumen | Ajuste el volumen con el botón de volumen (00-43). |
| Silencio | Pulse para silenciar el audio. Pulse de nuevo para reanudar la escucha al volumen seleccionado anteriormente. |
| Entradas auxiliares | Inserte un cable de 3,5 mm en el puerto AUX frontal de la unidad. |
| Reiniciar | Pulse el botón RESET para restablecer la unidad a la configuración de fábrica si se produce un funcionamiento anormal. El botón de reinicio se encuentra en el panel frontal. |
| Ajuste del reloj | Con la unidad encendida, pulse prolongadamente DISP para mostrar la hora del reloj. Mantenga pulsado DISP hasta que las horas o los minutos empiecen a parpadear y, a continuación, suelte. Gire el botón de volumen para ajustar la hora. Pulse prolongadamente DISP para finalizar el ajuste del reloj. |
| Pantalla | Pulse DISP para alternar la pantalla entre varias informaciones mostradas. |
| Audio / Menú | Pulse el botón de volumen momentáneamente para seleccionar entre las funciones de audio. Mantenga pulsado el botón de volumen durante más de dos segundos para seleccionar entre las funciones del menú. Gire el botón de volumen hacia la izquierda/derecha para ajustar o activar la función/audio deseado. |
Funcionamiento del sintonizador AM/FM
| Búsqueda de sintonización | Pulse TUNE  o TUNE  para buscar la emisora fuerte anterior o siguiente. |
| Sintonización manual | Mantenga pulsado TUNE o TUNE para entrar en el modo de sintonización manual, a continuación, pulse TUNE o TUNE momentáneamente para cambiar la frecuencia de radio hacia arriba o hacia abajo un paso cada vez. Mantenga pulsado TUNE o TUNE para avanzar rápidamente. |
| Banda | Pulse BAND para seleccionar entre las bandas FM1, FM2, FM3, AM1 y AM2. Se pueden programar hasta seis presintonías para cada banda, lo que permite almacenar en la memoria hasta 18 emisoras de FM y 12 de AM. |
| Almacenamiento de presintonías | Se pueden almacenar hasta 18 emisoras de FM y 12 de AM. Para almacenar una emisora, seleccione la banda y la emisora deseadas. Mantenga pulsado el botón de presintonía deseado (1-6) durante más de dos segundos. Cuando se almacene, el número de presintonía aparecerá en la pantalla. |
| Recuperación de presintonías | Las emisoras presintonizadas se pueden recuperar en cualquier momento pulsando el botón de presintonía correspondiente. |
| Almacenamiento automático | Mantenga pulsado AS/PS durante más de 2 segundos para almacenar 18 emisoras de FM y 12 de AM automáticamente. |
| Emisoras de exploración preestablecidas | Pulse AS/PS para recuperar cada emisora preestablecida que se almacena en las memorias de cada banda. |
Funcionamiento USB
| Reproducción de archivos MP3 | Para reproducir archivos MP3, inserte un dispositivo USB que contenga archivos MP3. |
| Selección de pista | Pulse TUNE para saltar al principio de la siguiente pista. Pulse TUNE para saltar al principio de la pista anterior. |
| Avance y retroceso rápido | Mantenga pulsado TUNE o TUNE para avanzar o retroceder rápidamente una pista. |
| Pausa | Pulse  para detener temporalmente la reproducción USB.Pulse de nuevo para reanudar la reproducción. |
| Acceso a carpetas | Las carpetas se pueden encontrar pulsando Subir carpeta o Bajar carpeta. Aproximadamente un segundo después de que se muestre el nombre de la carpeta, se mostrará el primer archivo de la carpeta seleccionada y comenzará la reproducción. |
| Repetir | Pulse RPT para alternar entre RPT ALL, RPT FLR y RPT ONE.
|
| Aleatorio | Pulse RDM para reproducir las pistas en orden aleatorio; pulse de nuevo para cancelar la función RDM. |
| Intro | Pulse INT para reproducir los primeros 10 segundos de cada pista; pulse de nuevo para cancelar la función INT. |
Funcionamiento de Bluetooth
| Preparación | Antes de utilizar un dispositivo Bluetooth, debe estar emparejado y conectado. Asegúrese de que Bluetooth está activado en su dispositivo antes de comenzar el proceso de emparejamiento. |
| Emparejamiento de un nuevo dispositivo | La unidad principal emite la señal de emparejamiento constantemente cuando no hay dispositivos conectados. Complete la secuencia de emparejamiento desde su dispositivo Bluetooth. Consulte el manual del propietario de su dispositivo para obtener más detalles.
|
| Solución de problemas de transmisión de audio | La unidad principal admite la transmisión de audio inalámbrica A2DP desde un dispositivo móvil Bluetooth directamente a su unidad principal. Se pueden utilizar las siguientes funciones para controlar la música:
|
Nota: La unidad principal puede estar en cualquier modo de funcionamiento cuando se realiza el emparejamiento.
para alternar entre reproducir y pausar durante la reproducción.Resolución de problemas
| Problema | Causa | Acción |
| La unidad no se enciende (sin alimentación) | Cable amarillo no conectado o voltaje incorrecto Cable rojo no conectado o voltaje incorrecto | Compruebe las conexiones para obtener el voltaje adecuado (11~16 VCC) |
| Cable negro no conectado | Compruebe la conexión a tierra | |
| Fusible fundido | Reemplace el fusible | |
| La unidad tiene alimentación (pero no hay sonido) | Cables de los altavoces no conectados | Compruebe las conexiones de los altavoces |
| Uno o más cables de los altavoces se tocan entre sí o tocan la tierra del chasis | Aísle todos los cables de los altavoces desnudos entre sí y la tierra del chasis tierra | |
| La unidad funde fusibles | Cable amarillo o rojo tocando la tierra del chasis | Compruebe si hay cables pellizcados |
| Cables de los altavoces tocando la tierra del chasis | Compruebe si hay cables pellizcados | |
| Clasificación incorrecta del fusible | Utilice un fusible con la clasificación correcta | |
| NO FILE aparece en la pantalla | No se encontraron archivos MP3 reproducibles en el dispositivo | Compruebe que el dispositivo contiene archivos MP3 válidos |
| NO SUPPORT aparece en la pantalla | Hay una versión de etiqueta ID3 no válida presente | Se admiten las etiquetas ID3 de la versión 1.0 a la 2.0. |
Especificaciones
| Sintonizador FM | Rango de sintonización: 87,5 MHz-107,9 MHz Sensibilidad útil: 8,5 dBf Sensibilidad de silenciamiento de 50 dB: 10 dBf Separación estéreo a 1 kHz: >30 dB Respuesta en frecuencia: 30 Hz-13 kHz |
| Sintonizador AM | Rango de sintonización: 530 kHz-1710 kHz Sensibilidad útil: <42 dBu Respuesta en frecuencia: 30 Hz-2,2 kHz |
| General | Impedancia de salida del altavoz: 4~8 ohmios Tensión de salida de línea: 2 voltios RMS Dimensiones: 7" x 3,8" x 2" (178 x 97 x 50 mm) |
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Especificaciones estándar de potencia CEA-2006
(referencia: 14,4 VCC +/- 0,2 V, 20 Hz~20 kHz)
Potencia de salida: 16 vatios RMS x 4 canales a 4 ohmios y < 1% THD+N
Relación señal/ruido: 75 dBA (referencia: 1 vatio en 4 ohmios)
Para obtener más información y la ubicación del centro de servicio autorizado más cercano, póngase en contacto con nosotros por uno de los siguientes métodos:
- Llamada gratuita: 888-921-4088
- Correo electrónico: jensenmobile2015@gmail.com
- www.jensenmobile.com
