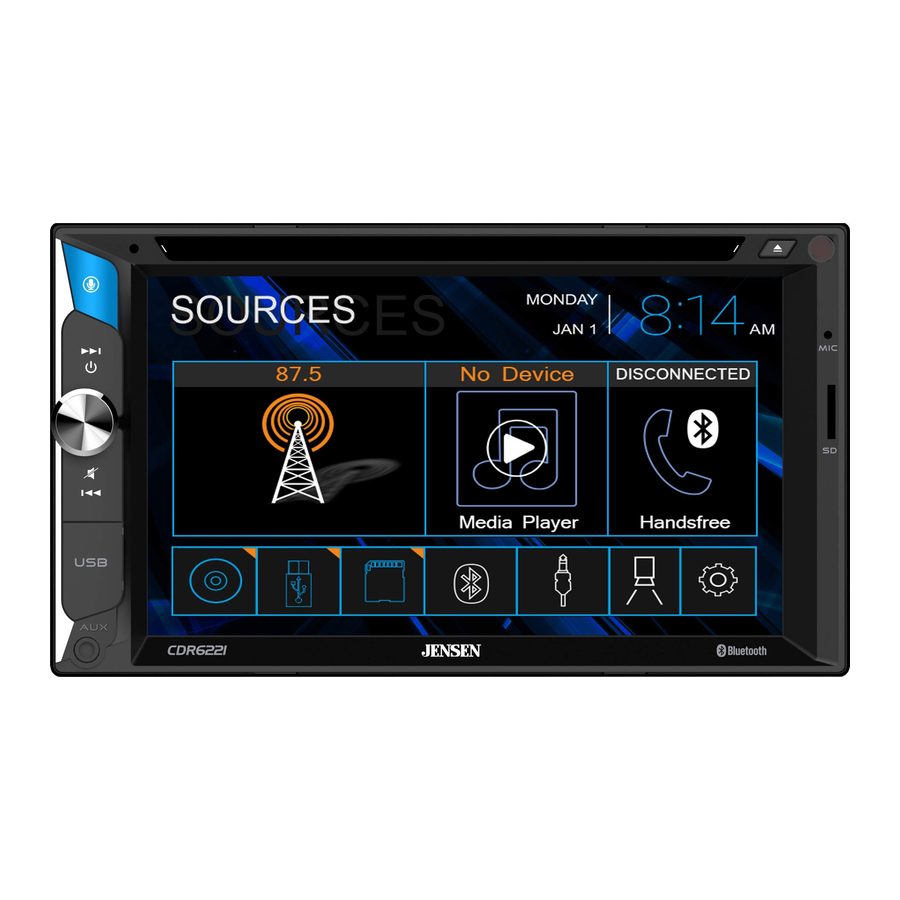

Jensen CDR6221 - Manual del receptor multimedia

INSTALACIÓN

Preparación

Por favor, lea y comprenda todo el manual antes de la instalación. Consulte a un técnico cualificado para obtener instrucciones detalladas o ayuda con la instalación.

Antes de empezar

• Desconecte el terminal negativo de la batería. Consulte a un técnico cualificado para obtener instrucciones.
• Evite instalar la unidad donde pueda estar expuesta a altas temperaturas, como la luz solar directa, o donde pueda estar expuesta a polvo, suciedad o vibraciones excesivas.

Primeros pasos

• Desembale la unidad de su embalaje protector.
• Conecte el mazo de cables del vehículo y la antena al mazo de cables de este receptor. Consulte las instrucciones de cableado. Consulte a un técnico cualificado si no está seguro.
• Es posible que algunos vehículos requieran un kit de salpicadero de instalación y/o un adaptador de mazo de cables (se venden por separado).
• Vuelva a conectar el terminal negativo de la batería.
• Pruebe que funciona correctamente y asegúrelo de nuevo en el salpicadero.
• Encaje el embellecedor en su lugar si es necesario.

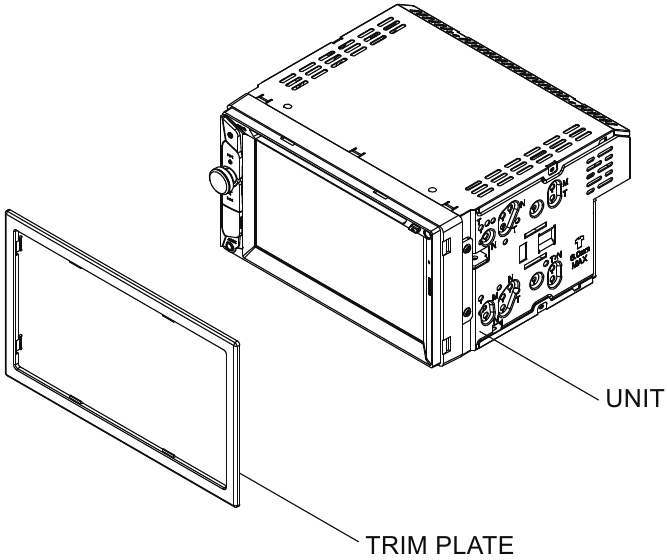

MÉTODO DE MONTAJE DIN DE CARGA FRONTAL TÍPICO

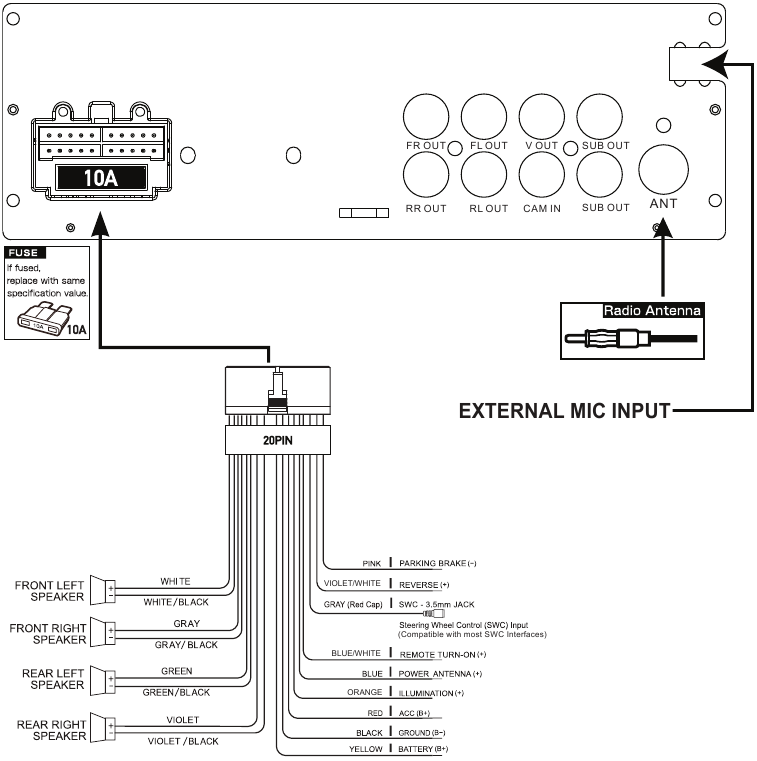

Diagrama de cableado - Entradas/Salidas

Nota:
Al reemplazar un fusible, asegúrese de utilizar el tipo y el amperaje correctos. El uso de un fusible incorrecto podría causar daños. La unidad utiliza (1) fusible de mini estilo ATC de 10 amperios ubicado en el conector de alimentación.

Notas de cableado:
Entrada de cámara trasera
Se puede utilizar una cámara de visión trasera (no incluida) con la entrada Camera.

FUNCIONAMIENTO

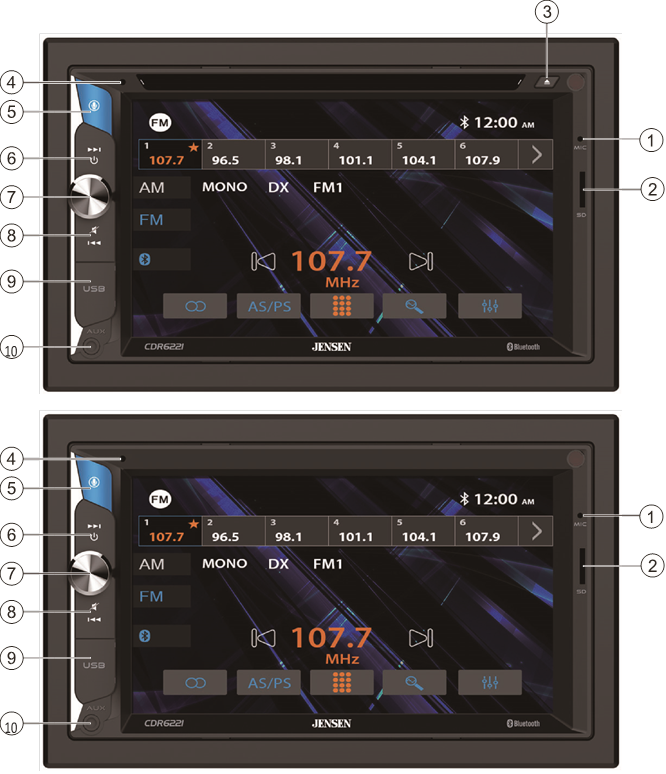

Ubicaciones de los controles

1. Micrófono
2. Ranura para tarjeta microSD
3. Expulsar
4. Restablecer
5. Botón de activación por voz
6. Sintonizar/Pista arriba
7. Encendido/Volumen/Silencio
8. Sintonizar/Pista abajo
9. Puerto USB
10. Entrada auxiliar

Funcionamiento general

Encendido/Apagado		Pulse brevemente para encender la unidad. Mantenga pulsado para apagar la unidad.
Volumen		Gire el mando de volumen para aumentar o disminuir el nivel de volumen.
Silencio		Pulse brevemente MUTE (SILENCIO) para silenciar el audio. Pulse brevemente MUTE (SILENCIO) de nuevo para volver al volumen seleccionado anteriormente. Girar el mando de volumen mientras el volumen está silenciado también cancelará la función de silencio.
Modo		Pulse MODE (MODO) para recorrer todos los modos de entrada disponibles: Radio, Disco, microSD, USB, Teléfono Bluetooth, Música Bluetooth, Entrada auxiliar, Cámara trasera y Ajustes. Los modos de funcionamiento se indican en la pantalla y/o el monitor. El dispositivo USB opcional y la tarjeta microSD deben estar conectados/insertados para que aparezcan en la cadena de selección de modo.
Entrada auxiliar		Conecte dispositivos de audio/vídeo externos a la entrada auxiliar de 3,5 mm en el panel frontal.
Entrada USB		Inserte un dispositivo USB para reproducir archivos de audio MP3 o FLAC.
Tarjeta microSD		Inserte una tarjeta microSD en la ranura para tarjetas microSD para reproducir archivos de audio MP3 o FLAC.
Menú principal		Pulse el icono de la casa en la esquina superior izquierda para acceder a la pantalla del menú principal.
Restablecer		Para resolver un funcionamiento anómalo o si la unidad no funciona, utilice la punta de un bolígrafo para pulsar el botón de reinicio. La unidad restablecerá el procesador principal a la configuración predeterminada.

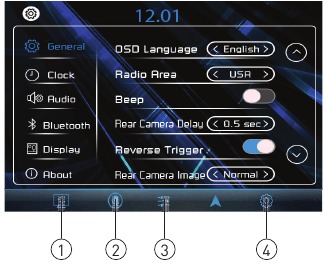

Menú de ajustes		Desde la pantalla del Menú principal, seleccione Settings (Ajustes) para acceder al menú de configuración y seleccione entre las categorías que se muestran en el lado izquierdo de la pantalla: General, Reloj, Audio, Bluetooth, Pantalla y Acerca de. Utilice la pantalla táctil para navegar y ajustar las opciones individuales dentro de cada categoría.
Controles de la pantalla táctil		Los controles de la pantalla táctil en la parte inferior de cada pantalla permiten el acceso directo a funciones importantes durante cualquier modo de funcionamiento.
1	Dimmer	Pulse para atenuar la pantalla.
2	Voice Activation	Pulse para utilizar la función de activación por voz.
3	Audio	Pulse para ajustar las opciones de audio, como el ecualizador, los agudos/graves o el balance/fader.
4	Settings	Pulse para acceder al menú de ajustes.

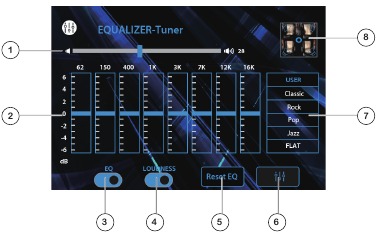

Ajustes de audio

1. Volume
2. EQ Settings
3. EQ On/Off
4. Loudness On/Off
5. EQ Reset
6. Return to Source
7. EQ Presets / Custom
8. Balance / Fader

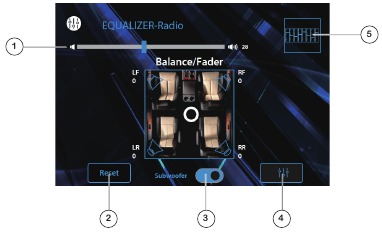

Ajustes de balance/fader

1. Volume
2. Fader Reset
3. Subwoofer On/Off
4. Return to Source
5. Return to EQ Controls

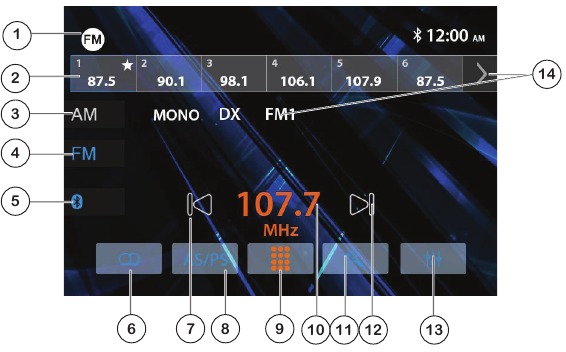

Funcionamiento del sintonizador AM/FM

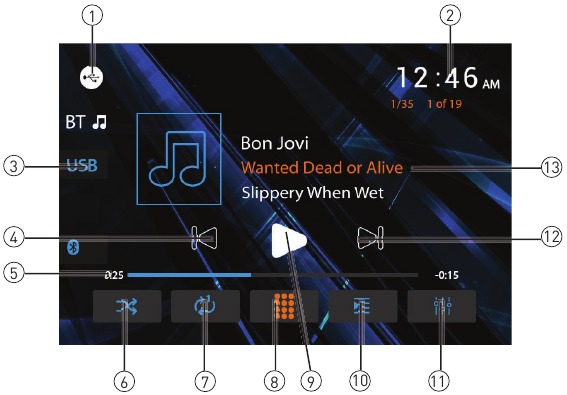

Funcionamiento de la tarjeta USB/microSD

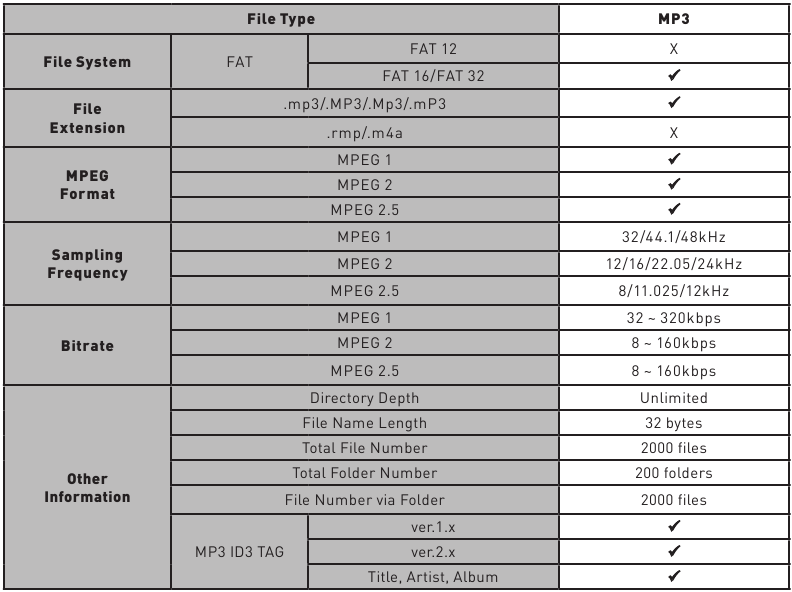

Compatibilidad de medios: tarjeta USB/microSD

Notas:

• Debido al avance tecnológico continuo, algunas unidades flash USB y/o tarjetas microSD pueden ser incompatibles con esta unidad.

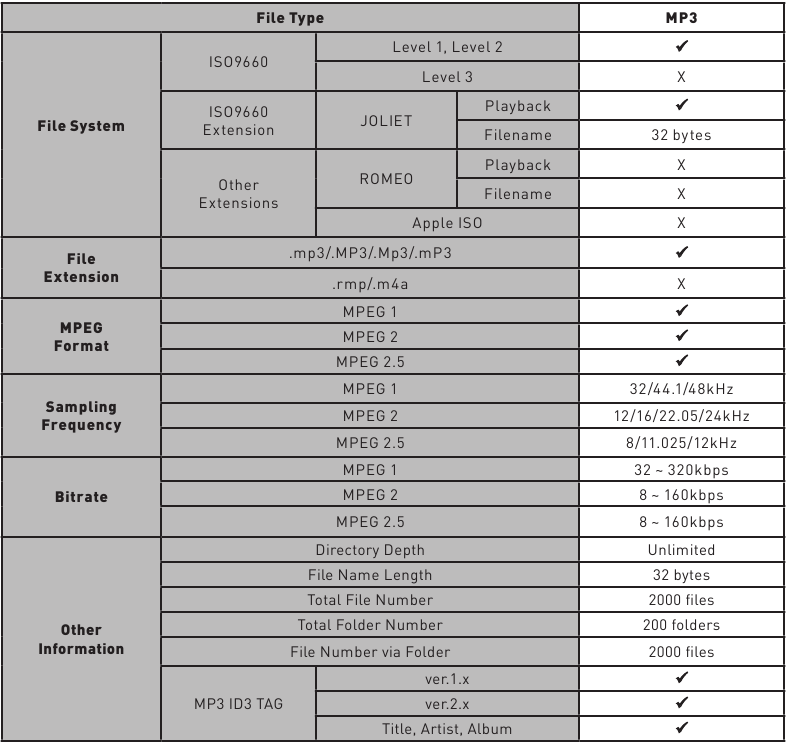

Compatibilidad de medios: CD/DVD

Compatibilidad de medios

Compatibilidad de medios	Los siguientes tipos de archivos no son compatibles: Formato MP3 PRO, listas de reproducción MP3 Formato RMP Formato WAV Formato WMV Formato AAC, AAC protegido, M4A, M4V.
Orden de reproducción	La secuencia de reproducción de MP3 comienza en la carpeta raíz de la unidad flash USB o la tarjeta microSD. Se omiten las carpetas vacías o las carpetas que no incluyen archivos MP3/FLAC.
Formatos de grabación compatibles	Estándares ISO9660: La profundidad máxima de carpetas anidadas es de 8 (incluida la carpeta raíz). Los caracteres válidos para los nombres de carpetas/archivos son las letras A-Z (todas en mayúsculas), los números 0-9 y "_" (guion bajo). Es posible que algunos caracteres no se muestren correctamente, según el tipo de carácter.
Notas	Es posible que algunos archivos no se reproduzcan o no se muestren correctamente, según las frecuencias de muestreo y las tasas de bits. Para obtener los mejores resultados, utilice los siguientes ajustes al copiar archivos MP3: tasa de bits constante de 128 kbps o superior frecuencia de muestreo de 44,1 kHz o superior

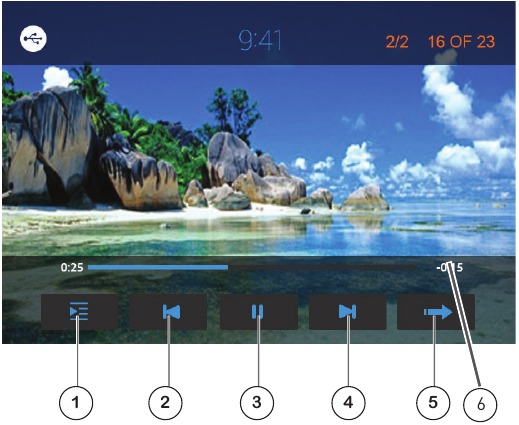

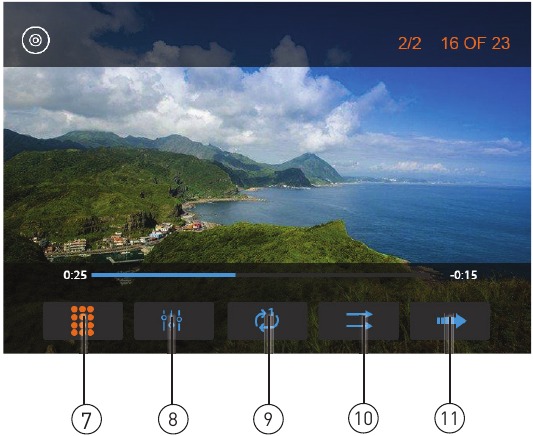

Funcionamiento del DVD

Inserción de un disco		Inserte el disco en la ranura y la reproducción comenzará automáticamente. Es posible que deba pulsar los submenús para acceder al contenido del DVD. Lea las instrucciones de su disco DVD específico para otras funciones.
Expulsión del disco		Pulse para expulsar el disco.
Controles de la pantalla táctil		Pulse en cualquier lugar de la pantalla LCD para mostrar los controles de la pantalla táctil.
1	Menú del disco	Pulse para seleccionar el menú del disco.
2	Ajustes de audio	Pulse para ajustar los ajustes de audio.
3	Capítulo anterior	Pulse para volver al capítulo anterior.
4	Reproducir / Pausa	Pulse para pausar o reanudar la reproducción.
5	Capítulo siguiente	Pulse para avanzar al capítulo siguiente.
6	Página siguiente	Pulse para mostrar la página siguiente de opciones.

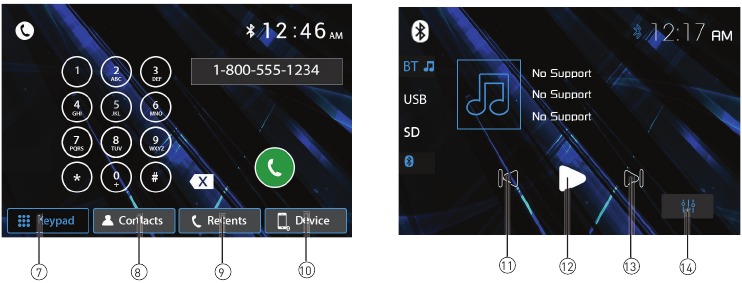

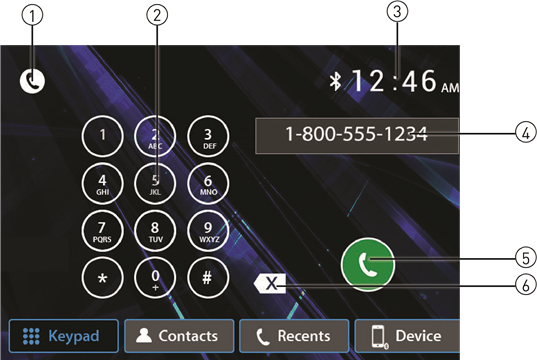

Funcionamiento de Bluetooth

Funcionamiento de la entrada SWC

La interfaz SWC incorporada es compatible con los módulos de control del volante PAC. Se recomienda el PAC SWI-RC. Se debe utilizar un adaptador de terceros para que el XDVD600 sea compatible con cualquier control del volante. Los siguientes controles están disponibles para la mayoría de los vehículos.

1. Subir volumen (+)
2. Bajar volumen (-)
3. Silenciar
4. Preestablecido (+)
5. Preestablecido (-)
6. Modo
7. Buscar/Pista arriba (+)
8. Buscar/Pista abajo (-)
9. Banda
10. BT Talk
11. BT End

Sugerencias de instalación de PAC SWI-RC

1. Establezca el "Radio Select Switch" (Interruptor de selección de radio). Establezca el SWI-RC en la posición 7: "Pioneer/Other/Sony".
2. Para programar, utilice el orden de asignación de funciones de radio Pioneer/Sony/Other para las unidades CDR171.
3. Al programar el SWI-RC, si una función no es compatible (o no se desea), entonces la función DEBE omitirse según las instrucciones de PAC SWI-RC.

Asistente de voz

Su receptor está diseñado con un botón de activación de voz de fácil acceso para utilizar Siri® o el Asistente de Google™ a través de Bluetooth de su coche. ¡Interactúe con el asistente de su smartphone mientras conduce con solo pulsar un botón!

Bluetooth debe estar emparejado entre su smartphone y el receptor. Pulse el botón de activación por voz y el receptor cambiará al modo Bluetooth. Esto activará Siri® o el Asistente de Google™ en su smartphone. Deberá volver manualmente al modo anterior o deseado una vez que finalice esta operación.

Funcionamiento de la cámara trasera (opcional)

Conecte una cámara trasera opcional a la entrada de la cámara (conector RCA negro). Consulte el esquema de cableado para obtener más información.

Selección manual: toque el icono de CÁMARA desde el menú principal o desde cualquier modo de funcionamiento (cuando esté habilitado) para seleccionar el modo de cámara. Toque el área superior izquierda de la pantalla para salir del modo de cámara.

Nota: El modo manual es para cámaras dedicadas que SIEMPRE están encendidas mientras se conduce, no está diseñado para cámaras que están conectadas a la luz de marcha atrás del vehículo.

La unidad seleccionará automáticamente el modo de cámara cuando se conecte al circuito de la luz de marcha atrás.

Entrada auxiliar frontal de 3,5 mm

Conecte una fuente de audio opcional a la entrada de 3,5 mm (panel frontal). Seleccione la entrada auxiliar en el menú principal para escuchar el audio. Ajuste el volumen en la fuente de audio externa según sea necesario (si está conectado a la salida de auriculares del dispositivo).

Especificaciones

Especificaciones estándar de potencia CEA-2006
(referencia: 14,4 VCC +/- 0,2 V, 20 Hz~20 kHz)

Potencia de salida: 16 vatios RMS x 4 canales a 4 ohmios y < 1% THD+N
Relación señal/ruido: 80dBA (referencia: 1 vatio en 4 ohmios)

Resolución de problemas

General

Aviso de seguridad

La reproducción de vídeo/películas no funcionará mientras el vehículo esté en movimiento. Esta es una característica de seguridad para evitar que el conductor se distraiga. Las funciones de vídeo/películas en el tablero solo funcionarán cuando el vehículo esté en la posición de estacionamiento y el freno de estacionamiento esté activado. Es ilegal en la mayoría de las jurisdicciones que el conductor vea vídeos mientras el vehículo está en movimiento.
Nota: Solo receptor de DVD

Se recomienda encarecidamente que su JENSEN CDR6221 sea instalado por un instalador profesional o un distribuidor autorizado.

Este producto solo debe utilizarse en vehículos con conexión a tierra negativa de 12 VCC.

Para evitar daños o lesiones:

• Asegúrese de conectar la unidad a tierra de forma segura a la conexión a tierra del chasis del vehículo.
• No retire las cubiertas superior o inferior de la unidad.
• No instale la unidad en un lugar expuesto a la luz solar directa o al calor excesivo, ni a la posibilidad de que salpique agua.
• No someta la unidad a golpes excesivos.
• Al sustituir un fusible, utilice solo uno nuevo con la clasificación correcta. El uso de un fusible con la clasificación incorrecta puede provocar un mal funcionamiento de la unidad.
• Para evitar cortocircuitos al sustituir un fusible, desconecte primero el mazo de cables.
• Utilice solo el hardware y el mazo de cables proporcionados.
• Si experimenta problemas durante la instalación, consulte a su distribuidor JENSEN más cercano.
• Si la unidad no funciona correctamente, reiníciela como se describe. Si el problema persiste, consulte a su distribuidor JENSEN más cercano o llame al servicio de asistencia técnica al 1-888-921-4088.
• Para limpiar el monitor, limpie solo con un paño de silicona seco o un paño suave. No utilice un paño rígido ni disolventes como disolvente de pintura y alcohol. Pueden rayar la superficie del panel y/o quitar la impresión.
• Cuando la temperatura de la unidad baja (como en invierno), el cristal líquido dentro de la pantalla se vuelve más oscuro de lo habitual. El brillo normal volverá después de que la unidad esté en uso durante un tiempo.
• Al extender el encendido, la batería o el cableado de tierra, asegúrese de utilizar un cableado de grado automotriz con un mínimo de AWG 16 o más para evitar caídas de voltaje.
• No toque el líquido de cristal si la pantalla LCD está dañada o rota. El líquido de cristal puede ser peligroso para su salud o mortal. Si el líquido de cristal de la pantalla LCD entra en contacto con su cuerpo o ropa, lávelo inmediatamente con jabón.

Atención al cliente

Para sus archivos
Conserve su recibo de venta original y esté preparado para proporcionarlo en caso de que necesite servicio, ya que su recibo original se considera la mejor prueba de compra e indica la fecha en que compró su producto JENSEN.

Para obtener más información y para conocer la ubicación del centro de servicio autorizado más cercano, póngase en contacto con nosotros por uno de los siguientes métodos:

• Llámenos gratis al (888) 921-4088
• Envíenos un correo electrónico a cs@dualav.com

EE. UU.
1-888-921-4088
(de lunes a viernes, de 9:00 a 17:00, hora del este)
Visite https://www.jensenmobile.com
