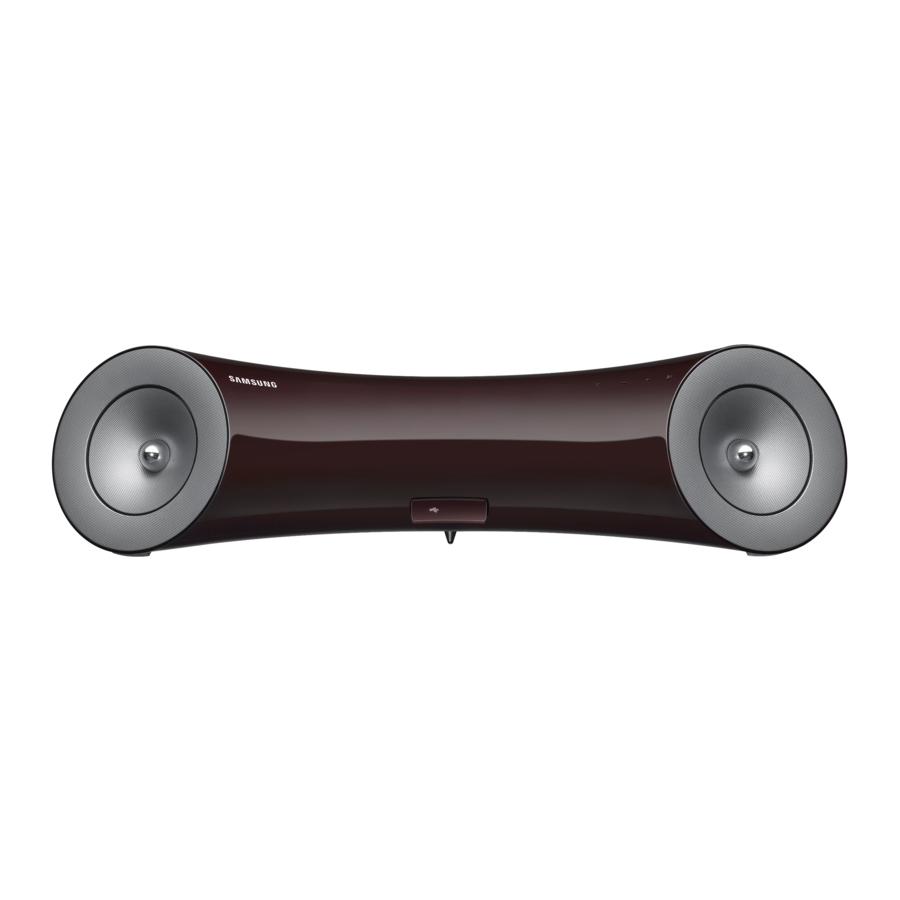

Samsung DA-E650, DA-E651 - Manual del Audio Dock

Gracias por adquirir este producto de Samsung. Para recibir un servicio más completo, registre su producto en www.samsung.com/register

Características

Sistema de altavoces con base de conexión doble
Utilizando la estación de conexión doble del sistema, conecte, cargue y reproduzca dispositivos Samsung Galaxy o dispositivos Apple a través de los altavoces integrados del sistema.

Soporte de host USB
Conecte y reproduzca archivos de música desde dispositivos de almacenamiento USB externos como reproductores MP3, memorias flash USB, etc., utilizando la función HOST USB del Audio inalámbrico con Dock.

Función Bluetooth
Conecte un dispositivo Bluetooth al Audio inalámbrico con Dock y disfrute de la música desde el dispositivo con sonido estéreo de alta calidad, ¡todo sin cables!

aptX^®
aptX permite un audio estéreo Bluetooth de alta calidad, ofreciendo calidad de audio con cable de forma inalámbrica.

Primeros pasos

Antes de leer el manual del usuario

Tenga en cuenta los siguientes términos antes de leer el manual del usuario.

Iconos utilizados en este manual

Icono	Término	Definición
	precaución	Indica una situación en la que una función no opera o los ajustes pueden ser cancelados.
	nota	Indica consejos o instrucciones en la página que ayudan a que una función opere.

Instrucciones de seguridad y solución de problemas

1. Familiarícese con las Instrucciones de Seguridad antes de utilizar este producto.
2. Si ocurre un problema, consulte la sección de Solución de problemas.

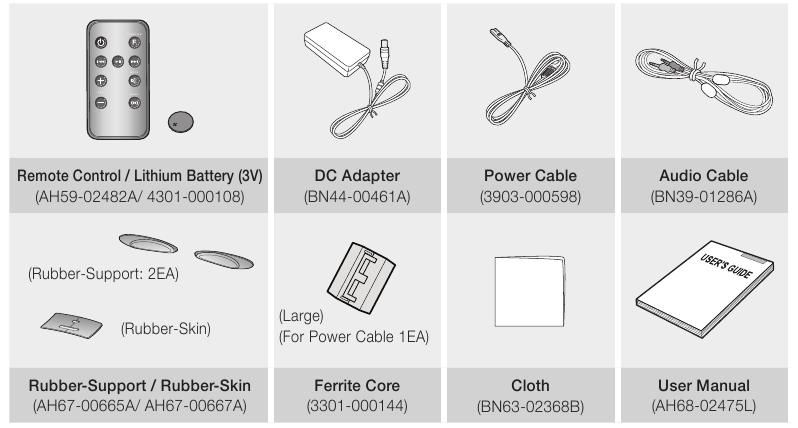

Qué incluye

Compruebe los accesorios suministrados que se muestran a continuación.

• La apariencia de los accesorios puede diferir ligeramente de las ilustraciones anteriores.

Descripciones

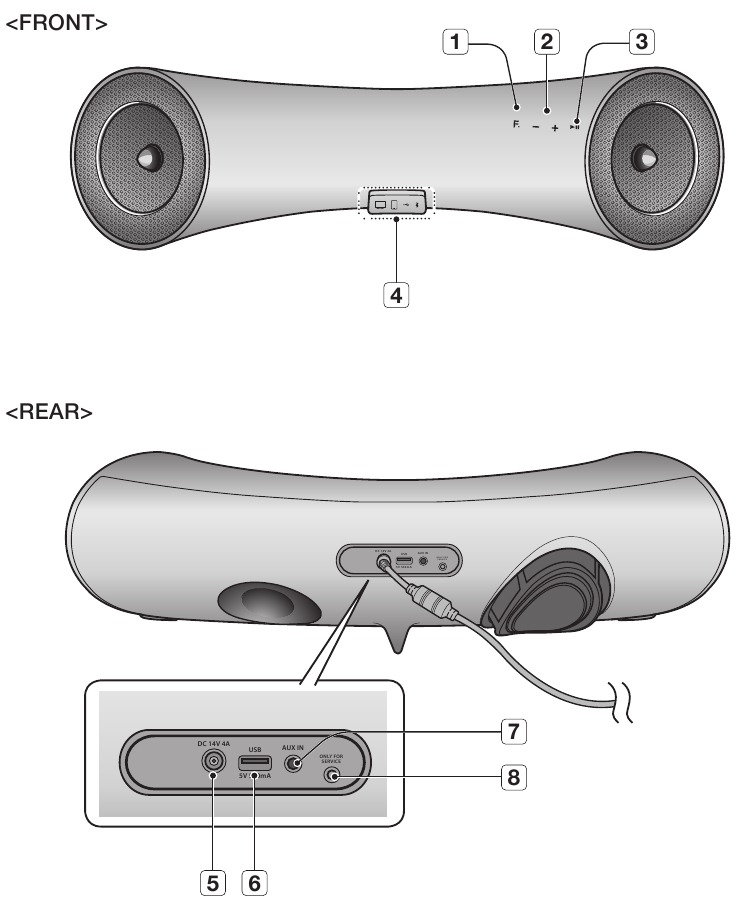

Panel frontal/trasero

1	FUNCTION	Cambia el modo de la siguiente maneraAUX (Led apagado)
2	VOLUME -/+	Controla el nivel de volumen.
3	PLAY/PAUSE	Reproduce o pausa un archivo de música.
4	DUAL DOCK	Proporciona una base de 5 pines para dispositivos Samsung Galaxy y una base de 30 pines para dispositivos Apple. Cuando cambie el modo con el botón Function (Función), el modo seleccionado se mostrará en rojo en la pantalla de funciones. El LED deja de parpadear cuando se enciende la alimentación de la unidad.
5	DC 14V	Conecte el adaptador de CC de la unidad a esta toma.
6	USB Port	Conecte un dispositivo de almacenamiento USB externo, como un reproductor MP3, aquí para reproducir archivos ubicados en el dispositivo.
7	AUX in	Conecte a la salida analógica de un dispositivo externo.
8	ONLY FOR SERVICE	Esta toma es solo para servicio técnico.

• Cuando encienda esta unidad, habrá un retraso de 4 a 5 segundos antes de que produzca sonido.
• Para actualizar el software del producto a través del puerto USB, es necesario utilizar un dispositivo de memoria USB.

• Esta unidad puede conectarse a dispositivos móviles con altos niveles de salida de audio. Cuando conecte esta unidad a dispositivos externos con altos niveles de salida, puede reducir la salida de audio para proteger el amplificador y los altavoces.
• Cuando desconecte el cable de alimentación de la toma de corriente, sujete el enchufe.
  No tire del cable.

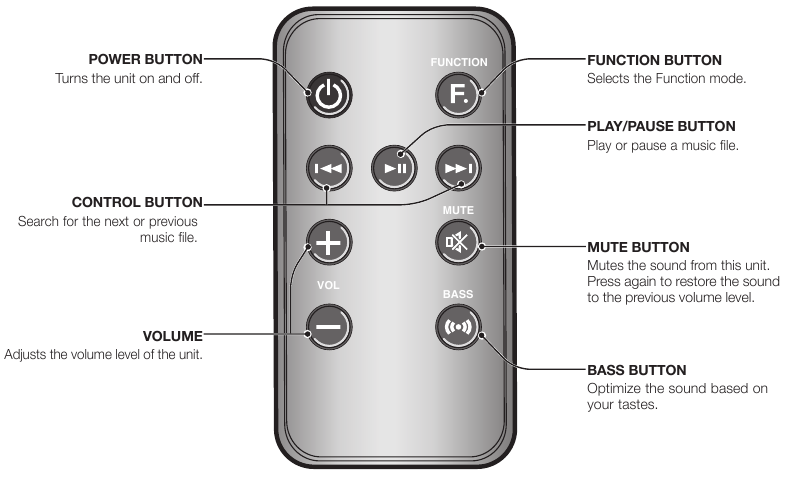

Mando a distancia

RECORRIDO POR EL MANDO A DISTANCIA

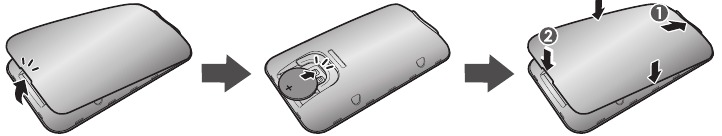

Instalación de la batería en el mando a distancia

1. Abra la tapa del mando a distancia introduciendo la uña en el espacio entre la tapa y el cuerpo del mando a distancia. A continuación, levante la tapa y sepárela por completo.

2. Instale una batería de litio de 3 V. Inserte la batería en el compartimento de la batería con el lado + hacia arriba.

3. Coloque la tapa del mando a distancia en el mando a distancia. A continuación, baje la tapa de forma que quede al ras del cuerpo del mando y, a continuación, presione la tapa contra el cuerpo empujando los bordes hacia abajo con la mano.

• Tenga cuidado de no pillarse la uña en el hueco al levantar la tapa. Podría dañarse la uña.

Rango de operación del mando a distancia
Puede utilizar el mando a distancia hasta a 7 metros (23 pies) en línea recta desde la unidad. También puede accionar el mando a distancia en un ángulo horizontal de hasta 30° desde el sensor del mando a distancia.

Encendido y control de volumen

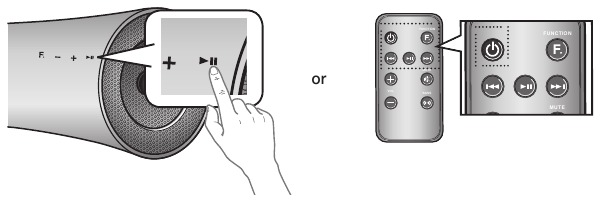

ENCENDIDO/APAGADO

1. Para encender esta unidad, toque cualquier botón en el panel frontal de la unidad cuando la unidad esté en modo de espera.
   o bien,
   Pulse POWER en el mando a distancia.
2. Para apagar esta unidad, toque el botón en el panel frontal de la unidad durante más de 3 segundos.
   o bien,
   Pulse POWER en el mando a distancia de nuevo.

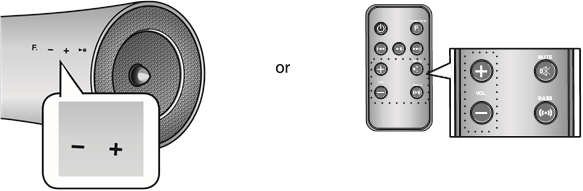

AJUSTE DEL VOLUMEN

Utilice los botones +,- para ajustar el volumen. Los LED de función se iluminan de izquierda a derecha cuando se sube el volumen y de derecha a izquierda cuando se baja el volumen. Los LED no se iluminan si intenta aumentar el volumen cuando ya se ha establecido al máximo o si intenta disminuir el volumen cuando ya se ha establecido al mínimo.

Toque el botón +/– en el lado derecho del panel frontal.
o bien,
Pulse VOL +/– en el mando a distancia.

• El nivel de volumen aumenta o disminuye al pulsar VOL +/–.
• También puede utilizar los controles de volumen de los dispositivos conectados mediante la base doble o Bluetooth para controlar el volumen. Sin embargo, su capacidad para controlar el volumen mediante los controles de volumen de los dispositivos conectados mediante Bluetooth puede ser limitada.

Conexiones

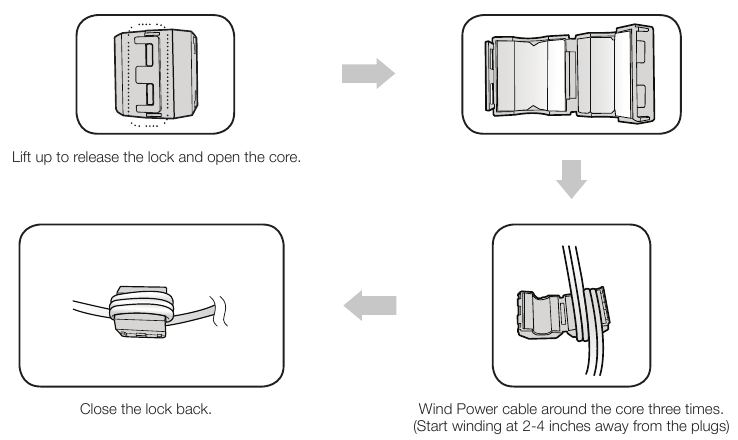

INSTALACIÓN DE LA FERRITA TOROIDAL EN EL CABLE DE ALIMENTACIÓN

USO DE GOMA

Fije la goma para evitar el contacto directo con este conjunto cuando sostenga un dispositivo Samsung Galaxy y un dispositivo Apple.

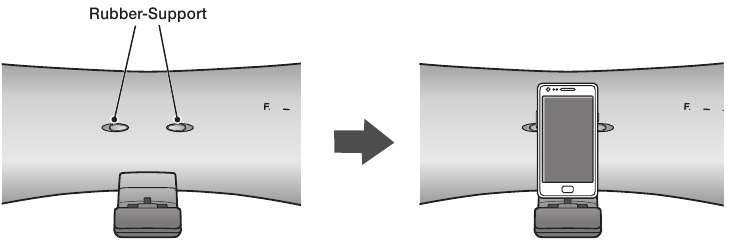

GOMA - SOPORTE

1. Fije la goma en el lugar adecuado teniendo en cuenta el tamaño del dispositivo que desea utilizar.
2. Después de fijar el soporte de goma, coloque el dispositivo en la base Dual.

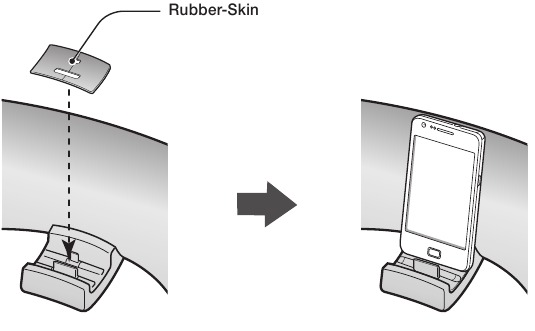

GOMA - FUNDA

1. Cubra la funda de goma en la base Dual.
2. Después de cubrir la funda de goma en la base Dual, coloque el dispositivo en la base Dual.


• Utilice el producto después de quitar la funda de goma fijada al producto si tiene la funda de protección para su dispositivo.
• Puede utilizar este producto solo cuando el grosor de la funda de protección sea inferior a 1,5 mm cuando fije la cubierta espaciadora a su dispositivo. Es imposible utilizar este producto cuando el grosor de la funda de protección sea superior a 1,5 mm o tenga una forma especial con forma redonda.

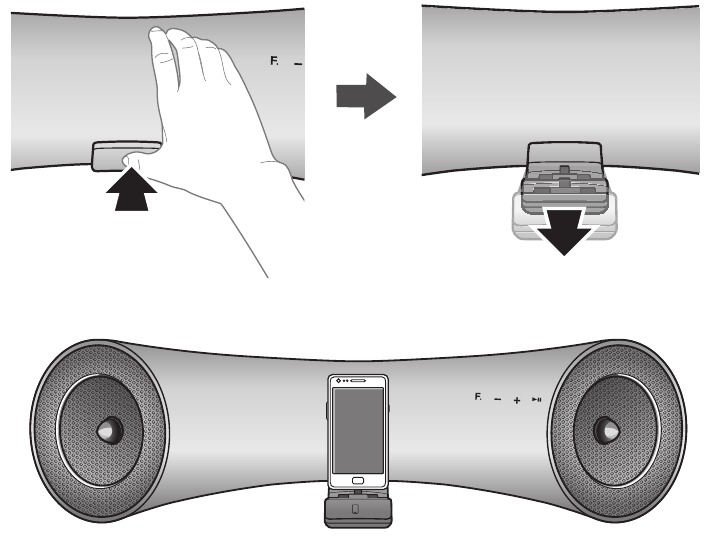

CONEXIÓN DE UN DISPOSITIVO A LA BASE DUAL

Cómo conectar un dispositivo a la base Dual.

1. La DUAL DOCK está situada en la parte frontal del producto. Para abrirla, presiónela suavemente.

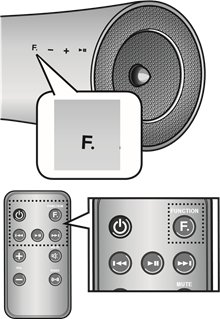

2. Toque el botón en el panel frontal del Wireless Audio with Dock repetidamente hasta que el icono aparezca en la pantalla.

• Cada vez que pulse el botón, la selección cambiará de la siguiente manera AUX (Led apagado)
• El modo seleccionado se muestra en rojo en la pantalla de funciones.

3. Si tiene un dispositivo Samsung Galaxy, conecte el dispositivo al conector de 5 patillas (más pequeño) para conectarse a la base Dual.
   Si tiene un dispositivo Apple, conecte el dispositivo al conector de 30 patillas (más grande) de la base Dual.

• Encienda su dispositivo Samsung Galaxy antes de conectarlo a la base Dual.
• Esta unidad no admite la conexión simultánea de dispositivos Samsung Galaxy y Apple.
• Conecte su dispositivo Samsung Galaxy o Apple a la base Dual antes de iniciar el modo de conexión.

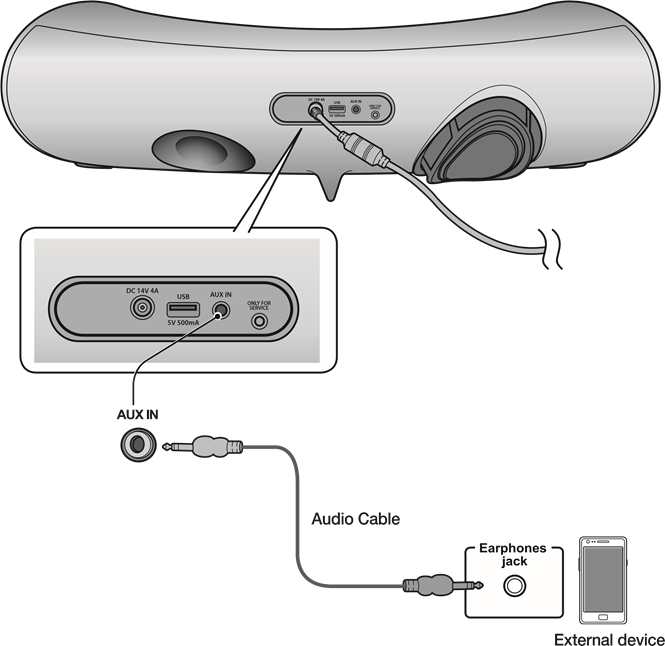

CONEXIÓN DE UN DISPOSITIVO DE AUDIO MEDIANTE AUX IN

Esta sección explica cómo conectar la unidad a un dispositivo de audio.

Esta unidad está equipada con una toma analógica de audio para conectar un dispositivo de audio.

AUX IN

1. Conecte AUX IN (Audio) en la parte posterior de la unidad a la toma de auriculares del dispositivo externo o dispositivo de audio.
2. Toque el botón repetidamente hasta que los LED de función estén apagados.

• El modo AUX está activo cuando no hay ningún LED de función encendido.

• Antes de mover o instalar este producto, asegúrese de apagar la alimentación y desconectar el cable de alimentación.

BLUETOOTH

Puede conectar el Wireless Audio with Dock a dispositivos Bluetooth y disfrutar de música con sonido estéreo de alta calidad, ¡todo sin cables!

¿Qué es Bluetooth?
La tecnología Bluetooth permite que los dispositivos compatibles con Bluetooth se interconecten fácilmente entre sí mediante una conexión inalámbrica corta.

• Un dispositivo Bluetooth puede causar ruido o un mal funcionamiento, dependiendo del uso, cuando:
  • Una parte de su cuerpo está en contacto con el sistema de recepción/transmisión del dispositivo Bluetooth o el Wireless Audio with Dock.
  • Está sujeto a variaciones eléctricas por obstrucciones causadas por una pared, una esquina o por la división de oficinas.
  • Está expuesto a interferencias eléctricas de dispositivos de la misma banda de frecuencia, incluidos equipos médicos, hornos microondas y LAN inalámbricas.
• Mantenga el Wireless Audio with Dock y el dispositivo Bluetooth cerca al emparejarlos.
• Cuanto mayor sea la distancia entre el Wireless Audio with Dock y el dispositivo Bluetooth, peor será la calidad. Si la distancia supera el alcance operativo de Bluetooth, se perderá la conexión.
• En áreas con poca sensibilidad de recepción, la conexión Bluetooth puede no funcionar correctamente.
• La conexión Bluetooth solo funciona cuando el dispositivo Bluetooth está cerca del equipo. La conexión se interrumpe automáticamente si el dispositivo Bluetooth se aleja del alcance. Incluso dentro del alcance, la calidad del sonido puede verse degradada por obstáculos como paredes o puertas.
• Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.

• Es posible que se le pida que introduzca un código PIN (contraseña) al conectar el dispositivo Bluetooth al Wireless Audio with Dock. Si aparece la ventana de introducción del código PIN, introduzca <0000>.
• El Wireless Audio with Dock es compatible con datos SBC (44,1 kHz, 48 kHz).
• La función AVRCP no es compatible.
• Conéctese solo a un dispositivo Bluetooth que admita la función A2DP (AV).
• No puede conectarse a un dispositivo Bluetooth que solo admita la función HF (manos libres).
• Solo se puede emparejar un dispositivo Bluetooth a la vez.
• Una vez que haya apagado el Wireless Audio with Dock y se haya desconectado el emparejamiento, este no se restaurará automáticamente. Para volver a conectarse, debe volver a emparejar los dispositivos.
• Es posible que el Wireless Audio with Dock no busque o se conecte correctamente en los siguientes casos:
  • Si hay un fuerte campo eléctrico alrededor del Wireless Audio with Dock.
  • Si hay varios dispositivos Bluetooth emparejados simultáneamente al Wireless Audio with Dock.
  • Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal
  • Tenga en cuenta que dispositivos como los hornos microondas, los adaptadores LAN inalámbricos, las luces fluorescentes y las estufas de gas utilizan el mismo rango de frecuencia que el dispositivo Bluetooth, lo que puede causar interferencias eléctricas.

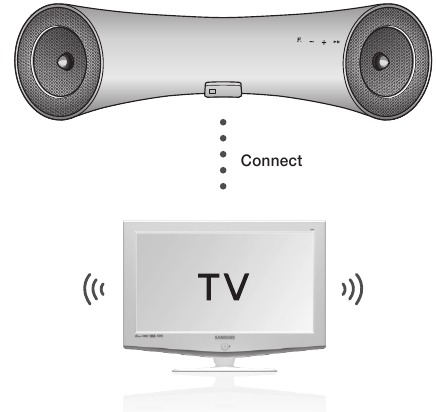

CONEXIÓN A DISPOSITIVOS BLUETOOTH

En esta sección se explica cómo conectar el sistema de audio inalámbrico con base dock a televisores compatibles con Bluetooth y otros dispositivos Bluetooth.

Para conectar el sistema de audio inalámbrico con base dock a un televisor Samsung compatible con Bluetooth de 2012 (SoundShare)

<Para emparejar con el televisor>
Para reproducir el sonido del televisor en el sistema de audio inalámbrico con base dock a través de la conexión Bluetooth, primero debe emparejar el sistema con el televisor compatible con Bluetooth. Una vez establecido el emparejamiento, la información de emparejamiento se registra y se guarda, y no aparecerá ningún mensaje de conexión Bluetooth adicional a partir de la próxima vez. Mantenga el sistema de audio inalámbrico con base dock y el televisor cerca uno del otro antes de emparejarlos. (Se recomienda emparejar los dispositivos a una distancia de 1 metro).

1. Encienda el televisor Samsung y el sistema de audio inalámbrico con base dock.

• Establezca el menú "Add New Device" (Añadir nuevo dispositivo) en "On" (Activado) en el televisor. (Para obtener más información, consulte la guía del usuario del televisor) Menú →Sistema→Device Manager (Administrador de dispositivos)→ SoundShare Settings (Ajustes de SoundShare) → Add New Device (Añadir nuevo dispositivo).

2. Cuando cambie el modo del sistema de audio inalámbrico con base dock a , aparecerá un mensaje preguntándole si desea continuar con el emparejamiento de Bluetooth. Seleccione <Yes> (Sí) en la pantalla del televisor y, a continuación, se completará el emparejamiento con el sistema de audio inalámbrico con base dock.

• El indicador parpadea y deja de parpadear.
• El emparejamiento de Bluetooth del sistema de audio inalámbrico con base dock se ha completado.

<Para cancelar el emparejamiento con el televisor>
Si desea emparejar su sistema de audio inalámbrico con base dock a un televisor que no sea el televisor conectado, debe cancelar el emparejamiento existente en el sistema de audio inalámbrico con base dock. Es posible cancelar el emparejamiento de la siguiente manera.

El LED parpadeará una vez cuando pulse la tecla Play/Pause (Reproducir/Pausar) en el mando a distancia durante 5 segundos en . Esta unidad se emparejará automáticamente con un televisor una vez que cancele el emparejamiento existente y el nuevo televisor esté listo para la conexión.

• Si el televisor no se puede conectar, intente volver a conectarlo después de pulsar la tecla Play/Pause (Reproducir/Pausar) en el mando a distancia durante 5 segundos en el modo Bluetooth .
• Debe actualizar el software del televisor a la última versión para que funcione la función de emparejamiento del televisor (SoundShare).
• Consulte las instrucciones para actualizar y los modelos aplicables en la página de soporte del sitio web (http://www.samsung.com) o póngase en contacto con el centro de atención telefónica.

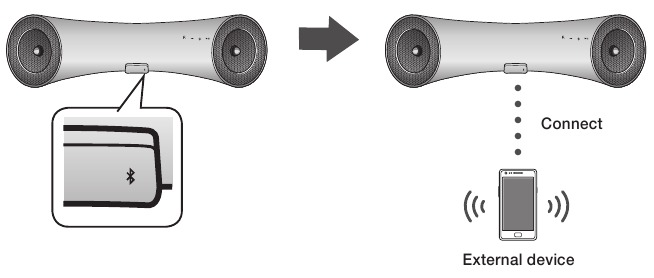

Para conectar el sistema de audio inalámbrico con base dock a un dispositivo Bluetooth
Antes de empezar, confirme que su dispositivo Bluetooth es compatible con la función de auriculares estéreo compatibles con Bluetooth.

1. Toque el botón en el panel frontal del sistema de audio inalámbrico con base dock repetidamente hasta que el icono aparezca en la pantalla.

• Cada vez que pulse el botón, la selección cambiará de la siguiente manera AUX (Led off)
• El modo seleccionado se muestra en rojo en la pantalla de función.

2. Seleccione el menú Bluetooth en su dispositivo Bluetooth. (Consulte el manual del usuario del dispositivo Bluetooth para obtener instrucciones).
3. Escanee o busque todos los dispositivos o auriculares.

• Verá una lista de dispositivos.

4. Seleccione "[Samsung]w_Audio XXXXXX" de la lista de búsqueda.

• Si el dispositivo Bluetooth no se empareja con el sistema de audio inalámbrico con base dock, elimine el "[Samsung]W_Audio XXXXXX" encontrado por el dispositivo Bluetooth, busque de nuevo el sistema de audio inalámbrico con base dock y, a continuación, repita los pasos 2, 3 y 4.

Reproducción

USO DEL MODO TV (SoundShare)

Toque el para seleccionar el modo y, a continuación, conecte el televisor al sistema de audio inalámbrico con base dock.

• La unidad reproducirá el audio del televisor cuando esté conectada al televisor.
• Si cambia la fuente de entrada de Bluetooth del sistema de audio inalámbrico con base dock o lo apaga, volverá a escuchar el audio del televisor.

USO DEL MODO DE CONEXIÓN CON DISPOSITIVOS SAMSUNG GALAXY Y APPLE

Toque el botón para seleccionar el modo y, a continuación, conecte el dispositivo Samsung Galaxy o Apple a la base dock doble.

<Dispositivos Samsung galaxy>

Para utilizar su dispositivo de la serie Samsung Galaxy con la base dock doble, debe descargar e instalar la aplicación Docking Mode (Modo de conexión) desde Android Market en el dispositivo. Para descargarla, siga estos pasos:

1. Toque el icono Play Store (Android Market) en la pantalla principal del dispositivo Samsung Galaxy.
2. Toque el icono de búsqueda en la pantalla para acceder a la barra de búsqueda.
3. En la barra de búsqueda, escriba [Samsung wireless Audio Dock] y, a continuación, busque.
4. En la lista de resultados de la búsqueda, busque y, a continuación, toque [Samsung wireless Audio Dock] para iniciar la descarga.

5. Toque [install] (Instalar).

Para reproducir música, siga estos pasos:

1^-1. Si inicia la aplicación cuando el sistema de audio inalámbrico con base dock es el único dispositivo para la conexión Bluetooth, al seleccionar PLAY (REPRODUCIR) en su dispositivo se establecerá automáticamente la conexión Bluetooth con el sistema de audio inalámbrico con base dock y la unidad reproducirá música.

1^-2. Si hay varios dispositivos para la conexión Bluetooth, incluido el sistema de audio inalámbrico con base dock,

1. Cuando inicie la aplicación, aparecerá la lista de los dispositivos a los que puede conectarse al sistema de audio inalámbrico con base dock.
2. Reproduzca música después de conectarse al sistema de audio inalámbrico con base dock seleccionándolo en la lista de dispositivos.

• Si existe un dispositivo Bluetooth emparejado con el sistema de audio inalámbrico con base dock anteriormente, no aparecerá en la lista y se conectará automáticamente.

2. Si sustituye el sistema de audio inalámbrico con base dock que ha emparejado con su dispositivo móvil, debe eliminar la configuración restante guardada en su dispositivo antes de emparejarlo con el nuevo.

• →[Clear data] (Borrar datos).

• Una vez que haya iniciado la aplicación, la ejecución no se verá afectada al cargar su dispositivo móvil con un cargador normal.
• Cuando conecte otro dispositivo al sistema de audio inalámbrico con base dock después de conectar el dispositivo Samsung Galaxy en el modo de conexión, es posible que tenga que desactivar el modo Bluetooth del dispositivo Samsung Galaxy.
• Si tiene problemas para conectar el dispositivo Samsung Galaxy a la base dock doble, desactive el modo Bluetooth de los dispositivos.

<Dispositivos Apple>

1. Seleccione el modo como se describe anteriormente y, a continuación, conecte el dispositivo Apple a la base dock doble como se describe en Conexión de un dispositivo a la base dock doble. Oirá un sonido de llamada.
2. Seleccione el menú <Music> (Música) en la pantalla principal del dispositivo Apple.
3. Seleccione y reproduzca la música deseada.

• La música se reproducirá a través de los altavoces del sistema de audio inalámbrico con base dock.

• Mientras reproduce un vídeo con su dispositivo, es posible que las operaciones Play/Pause/Next/Back (Reproducir/Pausar/Siguiente/Atrás) no estén disponibles.
  Utilice el botón de su dispositivo fuente para operarlo.

Lista de compatibilidad (dispositivo Apple)
Modelos de iPod/iPhone/iPad compatibles con el modo de conexión
Actualice el software de su iPod/iPhone/iPad a la última versión antes de utilizarlo con esta unidad.

• iPod touch (4.ª generación)

• iPod touch (3.ª generación)
• iPod nano (6.ª generación)
• iPod nano (5.ª generación)
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPad 2
• iPad
  • Dependiendo de su versión de iPod Software, su dispositivo puede no ser compatible o puede funcionar de forma anormal.

* Si conecta un dispositivo Apple incompatible, el LED de la función iPod parpadeará.

USO DEL MODO BLUETOOTH

Toque el botón para seleccionar el modo , y luego conecte el dispositivo Bluetooth al Wireless Audio with Dock.

Para conectar su dispositivo Bluetooth cuando el Wireless Audio with Dock está en modo Bluetooth, busque el Wireless Audio with Dock en la lista de Bluetooth del dispositivo. Seleccione el Wireless Audio with Dock y, a continuación, conéctelo. Una vez que el Wireless Audio with Dock se haya conectado, seleccione y reproduzca la música deseada.

La música se reproducirá a través de los altavoces del Wireless Audio with Dock.

• Si desea cambiar el dispositivo que está conectado a través del modo Bluetooth a otro dispositivo, desconecte el dispositivo existente e intente conectarse al otro dispositivo que desea utilizar.
• Mientras está en comunicación Bluetooth, las operaciones de reproducción/pausa/siguiente/anterior pueden no estar disponibles dependiendo del dispositivo móvil y la aplicación utilizados.
• El funcionamiento del dispositivo Bluetooth emparejado con el Wireless Audio with Dock puede causar tartamudeo si se opera mientras el Wireless Audio with Dock está reproduciendo desde la entrada AUX.

Para desconectar el dispositivo Bluetooth del Wireless Audio with Dock
Puede cancelar el emparejamiento Bluetooth desde el Wireless Audio with Dock. Para obtener instrucciones, consulte el manual de usuario del dispositivo Bluetooth.

• El Wireless Audio with Dock se desconectará.

Para desconectar el Wireless Audio with Dock del dispositivo Bluetooth
Toque el botón en el panel superior del Wireless Audio with Dock para cambiar de a otro modo o pulse el botón de encendido del mando a distancia para apagar el Wireless Audio with Dock.

• El dispositivo conectado actualmente se desconectará.

• La conexión Bluetooth solo funciona cuando el dispositivo Bluetooth está cerca del equipo. La conexión se corta automáticamente si el dispositivo Bluetooth se sale del alcance. Incluso dentro del alcance, la calidad del sonido puede degradarse por obstáculos como paredes o puertas.
• Si el dispositivo Bluetooth vuelve a entrar en el alcance efectivo, puede reiniciar para restaurar el emparejamiento con el dispositivo Bluetooth.

USO DEL MODO USB

1. Conecte el dispositivo USB al puerto USB en la parte posterior de la unidad.
2. Toque el botón en el panel frontal del Wireless Audio with Dock repetidamente hasta que el icono aparezca en la pantalla.


• Cada vez que pulse el botón, la selección cambiará de la siguiente manera:AUX (Led off)
• El modo seleccionado se muestra en rojo en la pantalla de funciones.

Antes de conectar un dispositivo USB
Lea la siguiente lista para comprobar la compatibilidad.

• Este producto puede no ser compatible con ciertos tipos de soportes de almacenamiento USB.
• Se admiten los sistemas de archivos FAT16 y FAT32.
  • El sistema de archivos NTFS no es compatible.
• Conecte un dispositivo USB directamente al puerto USB del producto. De lo contrario, puede encontrar un problema de compatibilidad USB.
• No conecte varios dispositivos de almacenamiento al producto a través de un lector multitarjetas. Puede que no funcione correctamente.
• Los protocolos PTP de cámara digital no son compatibles.
• No retire el dispositivo USB mientras se está leyendo.
• Los archivos de música protegidos por DRM (MP3, WMA) de un sitio web comercial no se pueden reproducir.
• Los HDD externos no son compatibles.
• Lista de compatibilidad

Formato	Música
Nombre de archivo	MP3	WMA
Extensión de archivo	.MP3	.WMA
Tasa de bits	80~320 kbps	56~128 kbps
Versión	-	V8
Frecuencia de muestreo	44.1KHz	44.1KHz

*No conecte su dispositivo móvil al puerto USB y a la estación Dock al mismo tiempo para recargar.

Funciones

Funciones básicas

Uso del modo de entrada
Puede seleccionar las siguientes entradas: AUX (Led apagado). Pulse el botón correspondiente en el control remoto para seleccionar el modo deseado, o pulse para seleccionar entre: AUX (Led apagado).

Modo de entrada	Pantalla
Modo TV
Modo de conexión
Modo USB
Modo BLUETOOTH
Entrada AUX	LED apagado

FUNCIONES AVANZADAS

Reproducir/Pausar

Durante la reproducción, pulse el botón .

• Pulse el botón para detener la reproducción del archivo temporalmente.
• Pulse el botón de nuevo para reproducir el archivo seleccionado.

• Es posible que esta función no funcione en determinados modos.

Saltar hacia delante/atrás

Durante la reproducción, pulse el botón .

• Cuando hay más de un archivo y se pulsa el botón , se selecciona el siguiente archivo.
• Cuando hay más de un archivo y se pulsa el botón , se selecciona el archivo anterior.

• Es posible que esta función no funcione en determinados modos.

Silenciar el sonido

Esto es útil al contestar a una llamada al timbre o al teléfono.

1. Para silenciar el sonido de esta unidad, pulse el botón MUTE ( ) del control remoto.
2. Pulse MUTE ( ) en el control remoto de nuevo (o pulse VOLUME +/-) para restaurar el sonido.

Uso de la función BASS

Le permite optimizar el sonido de graves según sus gustos.

Pulse BASS en el control remoto de esta unidad.

• Cada vez que se pulsa el botón, la selección cambia de la siguiente manera: BASS ON → OFF

ACTUALIZACIÓN DE SOFTWARE (SOLO MODO USB)

1. Visite www.samsung.com.
2. Haga clic en SUPPORT en la parte superior derecha de la página.
3. Introduzca el número de modelo del producto en el campo de búsqueda y, a continuación, haga clic en Find product.
4. Haga clic en Get downloads en el centro de la página debajo del encabezado Downloads.
5. Haga clic en Firmware en el centro de la página.
6. Haga clic en el icono de archivo ZIp del archivo de actualización.
7. Una vez que aparezca la ventana emergente, haga clic en OK y continúe descargando y guardando el archivo de actualización en su PC.
8. Descomprima el archivo .zip descargado en una determinada carpeta de su PC.
9. Copie todos los archivos de la carpeta en el directorio raíz de la unidad flash USB.

• La actualización permite solo un conjunto de archivos para la actualización a la vez.

10. Toque el botón en el panel frontal del Wireless Audio with Dock repetidamente hasta que aparezca el icono en la pantalla. Inserte la unidad USB en el puerto USB del panel posterior de la unidad.
11. El LED parpadeará durante el proceso de actualización del software. El producto se apagará automáticamente después de completar la actualización del firmware.

• Puede tardar más tiempo dependiendo de las funciones a actualizar. (Máximo 10 minutos)
• Vuelva a encender el producto.

• No desconecte la alimentación ni retire la unidad USB mientras se está aplicando una actualización. La unidad principal se apagará automáticamente después de completar la actualización del firmware.
• Cuando se actualiza el software, la configuración que ha realizado volverá a su configuración predeterminada (de fábrica). Le recomendamos que anote su configuración para que pueda restablecerla fácilmente después de la actualización.
• Si la actualización del firmware falla, le recomendamos que formatee la unidad USB en el formato FAT16 y, a continuación, vuelva a intentarlo.
• Para fines de actualización, no formatee la unidad USB en formato NTFS. No es un sistema de archivos compatible.
• Dependiendo del fabricante, es posible que el USB no sea compatible.
• Desconecte el Wireless Audio with Dock de Internet y de cualquier dispositivo externo antes de actualizar el software.
• No puede cargar otros dispositivos externos a través de este puerto USB.
• Consulte la Guía de actualización del sitio web.

Resolución de problemas

Antes de solicitar el servicio, compruebe lo siguiente.

Síntoma	Comprobación	Solución
La unidad no se enciende	¿Está el cable de alimentación enchufado a la toma de corriente?	Conecte el enchufe de alimentación a la toma de corriente.
Una función no funciona cuando se pulsa el botón	¿Ha estado el Wireless Audio with Dock o el mando a distancia expuesto a electricidad estática?	Desconecte el enchufe de alimentación y conéctelo de nuevo.
No se produce sonido	¿Está la unidad correctamente conectada al dispositivo? ¿Está activada la función Mute? ¿Está el volumen establecido al mínimo?	Conéctelo correctamente. Pulse el botón Mute para cancelar la función. Ajuste el volumen.
El mando a distancia no funciona	¿Están las pilas agotadas? ¿Está demasiado lejos la distancia entre el mando a distancia y la unidad principal?	Sustitúyalas por pilas nuevas. Opere más cerca de la unidad principal.
La conexión de SoundShare (emparejamiento con el televisor) ha fallado	¿Es su televisor un modelo compatible? ¿Es la versión más reciente del firmware de su televisor? ¿Se produce un error en la conexión?	Compruebe si su televisor es un modelo compatible o no. (http://www.samsung.com) Actualice su televisor con el firmware más reciente. Restablezca la unidad. Pulse el botón Play/Pause durante 5 segundos en el control remoto. Póngase en contacto con el centro de llamadas.

Especificaciones

Nombre del modelo	DA-E650/ DA-E651
General	Fuente de alimentación		DC 14V 4A
	Consumo de energía		29.8W
	Peso		7.1 Ibs
	Dimensiones (An x P x Al)		24.8 x 7.6 x 6.4 pulgadas
	Rango de temperatura de funcionamiento		+41°F a +95°F
	Rango de humedad de funcionamiento		10% a 75%
Amplificador	Potencia de salida nominal		40W, 4OHM, THD = 10%, 1kHz
	Sensibilidad/Impedancia de entrada		800mV/56Kohm
	Relación S/N (entrada analógica)		65 dB
	Separación (1kHz)		65 dB
Respuesta de frecuencia	Entrada analógica	20Hz~20kHz(±3 dB)
	Entrada digital/48kHz PCM	20Hz~20kHz(±3 dB)
Clasificación de la base de conexión	iPad	5 V 2.0 A
	iPod	5 V 1.0 A
	Galaxy	5 V 1.0 A
USB	Tipo A	USB 1.1
	Salida de CC	500mA

* La relación S/N, la distorsión, la separación y la sensibilidad útil se basan en la medición utilizando las directrices de la AES (Audio Engineering Society).

* Especificación nominal

• Samsung Electronics Co., Ltd se reserva el derecho a modificar las especificaciones sin previo aviso.
• El peso y las dimensiones son aproximados.

Información de seguridad

Advertencias de seguridad

	RIESGO DE DESCARGA ELÉCTRICA NO ABRIR
El rayo y la punta de flecha dentro del triángulo indican que hay voltaje peligroso dentro del producto.	PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (O LA PARTE POSTERIOR). NO HAY PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO EN EL INTERIOR. DEJE LA REPARACIÓN EN MANOS DE PERSONAL DE SERVICIO CUALIFICADO.	El signo de exclamación dentro del triángulo indica que hay instrucciones importantes que acompañan al producto.

• Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

• No exponga este aparato a goteos o salpicaduras. No coloque objetos llenos de líquidos, como jarrones, sobre el aparato.
• Para apagar completamente este aparato, debe desenchufar el enchufe de la toma de corriente. Por lo tanto, el enchufe debe ser fácilmente accesible en todo momento.

Instrucciones importantes de seguridad

Lea atentamente estas instrucciones de funcionamiento antes de utilizar la unidad. Siga todas las instrucciones de seguridad que se enumeran a continuación. Tenga a mano estas instrucciones de funcionamiento para futuras consultas.

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie solo con un paño seco.
7. No bloquee ninguna abertura de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. No lo instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe suministrado no encaja en su toma de corriente, consulte a un electricista para que sustituya la toma obsoleta.

10. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y el punto por donde salen del aparato.
11. Utilice solo los accesorios/accesorios especificados por el fabricante.
12. Utilice solo con el carro, soporte, trípode, soporte o mesa especificados por el fabricante o vendidos con el aparato. Cuando se utiliza un carro, tenga cuidado al mover la combinación carro/aparato para evitar lesiones por vuelco.

13. Desenchufe este aparato durante las tormentas eléctricas o cuando no se utilice durante largos períodos de tiempo.
14. Remita todas las reparaciones a personal de servicio cualificado. El servicio es necesario cuando el aparato se ha dañado de alguna manera, como cuando el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.

Precauciones

Asegúrese de que la fuente de alimentación de CA de su casa cumple con los requisitos de alimentación que se indican en la etiqueta de identificación situada en la parte posterior de su producto. Instale su producto horizontalmente, sobre una base adecuada (mueble), con suficiente espacio alrededor para la ventilación (3~4 pulgadas). Asegúrese de que las ranuras de ventilación no estén cubiertas. No coloque la unidad sobre amplificadores u otros equipos que puedan calentarse. Esta unidad está diseñada para un uso continuo. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si tiene la intención de dejarla sin usar durante un largo período de tiempo.

Durante las tormentas eléctricas, desconecte el enchufe de CA de la toma de corriente. Los picos de voltaje debidos a los rayos podrían dañar la unidad.

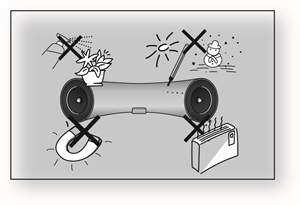

Proteja el producto de la humedad (por ejemplo, jarrones) y del calor excesivo (por ejemplo, chimeneas) o de los equipos que creen fuertes campos magnéticos o eléctricos. Desconecte el cable de alimentación de la fuente de CA si la unidad funciona mal. Su producto no está diseñado para uso industrial. Este producto es solo para uso personal.
Puede producirse condensación si su producto se ha almacenado en temperaturas frías. Si va a transportar la unidad durante el invierno, espere aproximadamente 2 horas hasta que la unidad haya alcanzado la temperatura ambiente antes de utilizarla.

No exponga la unidad a la luz solar directa ni a otras fuentes de calor. Esto podría provocar que la unidad se sobrecaliente y funcione mal.

Las baterías utilizadas con este producto contienen productos químicos que son perjudiciales para el medio ambiente.
No tire las baterías a la basura doméstica general.

¿PREGUNTAS U OBSERVACIONES?

PAÍS	LLAME AL	O VISÍTANOS EN LÍNEA EN	ESCRIBA A
EN LOS EE. UU.	1-800-SAMSUNG (726-7864)	www.samsung.com/us	Samsung Electronics America, Inc. 85 Challenger Road Ridgefield Park, NJ 07660-2112

Referencias

• Samsung US | Mobile | TV | Home Electronics | Home Appliances | Samsung US
• Samsung US | Mobile | TV | Home Electronics | Home Appliances | Samsung US

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Samsung DA-E650, DA-E651 - Manual del Audio Dock

Idiomas disponibles
