Manual de Instrucciones del Interruptor de Proximidad Orbis DICROMAT+, DICROMAT 2+

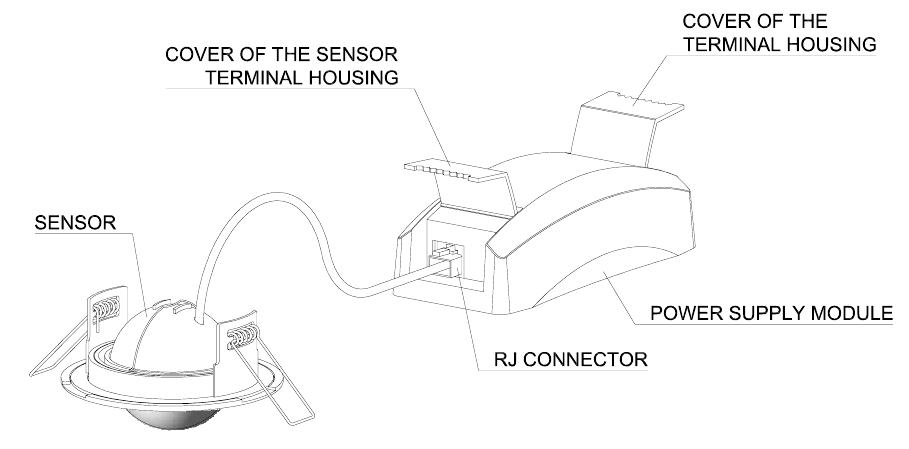

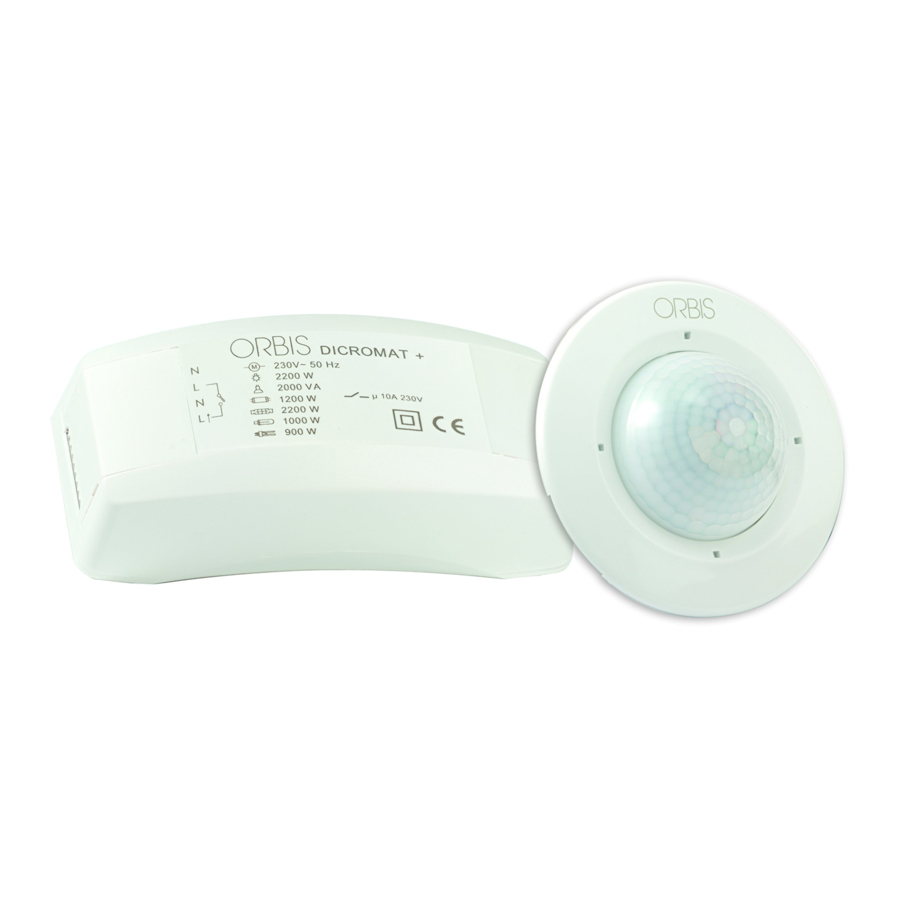

Descripción general del dispositivo

DESCRIPCIÓN

El interruptor de proximidad DICROMAT + detecta las emisiones invisibles de infrarrojos provenientes de personas y otras fuentes de calor sin emitir ningún tipo de radiación.
En el DICROMAT + se pueden conectar varios sensores de detección de movimiento (sensores adicionales) a un único módulo de fuente de alimentación.
Cuando una fuente de calor se mueve debajo de cualquier sensor del interruptor de proximidad, sus circuitos de salida se activan, y cuando deja de detectar movimiento, se desactivan después de un tiempo de retardo ajustable solo en el sensor maestro.
El circuito DICROMAT +, así como el circuito 1 del DICROMAT 2+, solo reaccionan cuando las condiciones de luz están por debajo del nivel seleccionado en el sensor maestro. El circuito 2 del DICROMAT 2+ siempre reacciona independientemente del brillo regulado. El DICROMAT + no es adecuado para sistemas de alarma.

CONTENIDO DE LA CAJA

• 1 módulo de fuente de alimentación
• 1 sensor maestro.
• 1 cable de extensión de 50 cm para sensores.
• 1 delimitador de área de detección.

INSTALACIÓN

La instalación y el montaje de los aparatos eléctricos deben ser realizados por un instalador autorizado.
El aparato está protegido internamente contra interferencias por un circuito de seguridad. No obstante, algunos campos electromagnéticos particularmente fuertes pueden alterar su funcionamiento, por lo que no debe montarse cerca de cargas inductivas (motores, transformadores, etc.).

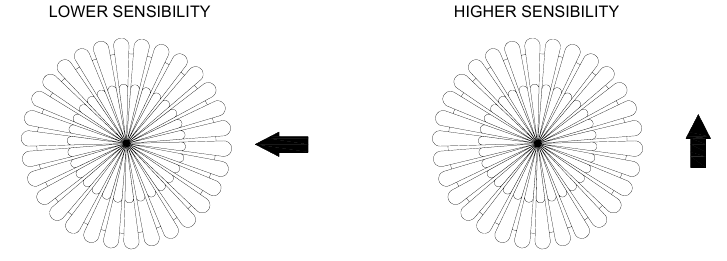

En la instalación de DICROMAT + debe tenerse en cuenta que la detección se produce al cruzar sus haces de detección, y por lo tanto, si la fuente de calor a detectar está en paralelo con los haces (sin cruzarlos), la detectará a una distancia menor, ya que no cruza los haces hasta que está muy cerca del sensor.

En estas figuras, la flecha indica la dirección en la que se mueve la persona u objeto a detectar.

La temperatura ambiente del recinto donde se instala el DICROMAT + tiene una influencia significativa en la sensibilidad de detección y, por lo tanto, en la distancia de detección. La sensibilidad es menor a temperaturas más altas, ya que el aparato funciona con el movimiento de una fuente de calor. Cuanto más se acerca la temperatura ambiente a 36 ºC (en la mayoría de los casos, 36 ºC es la temperatura del cuerpo humano), peor es la detección.
La niebla o la lluvia pueden perjudicar el campo de detección. La ropa reduce la contribución de calor al recinto y, por lo tanto, disminuye la sensibilidad de detección.
Si se conectan dos DICROMATS + en el mismo recinto, la lámpara alimentada por uno de ellos no debe estar en el campo de detección del otro.

MONTAJE

Empotrado en el techo, evitando la presencia de superficies muy reflectantes (líquidos), elementos sujetos a cambios bruscos de temperatura (calefacción, aire acondicionado) o fuentes de luz y objetos que puedan moverse con el viento (cortinas, árboles pequeños, etc.) en su área de detección. Taladre un agujero de 65 mm de diámetro. El grosor del techo debe estar entre 5 y 25 mm.

DESCONECTE LA TENSIÓN ANTES DE COMENZAR LA INSTALACIÓN Y EL CABLEADO. RESTAURE LA TENSIÓN CUANDO EL DISPOSITIVO ESTÉ COMPLETAMENTE INSTALADO.

Abra la tapa de la carcasa de terminales del módulo de fuente de alimentación.

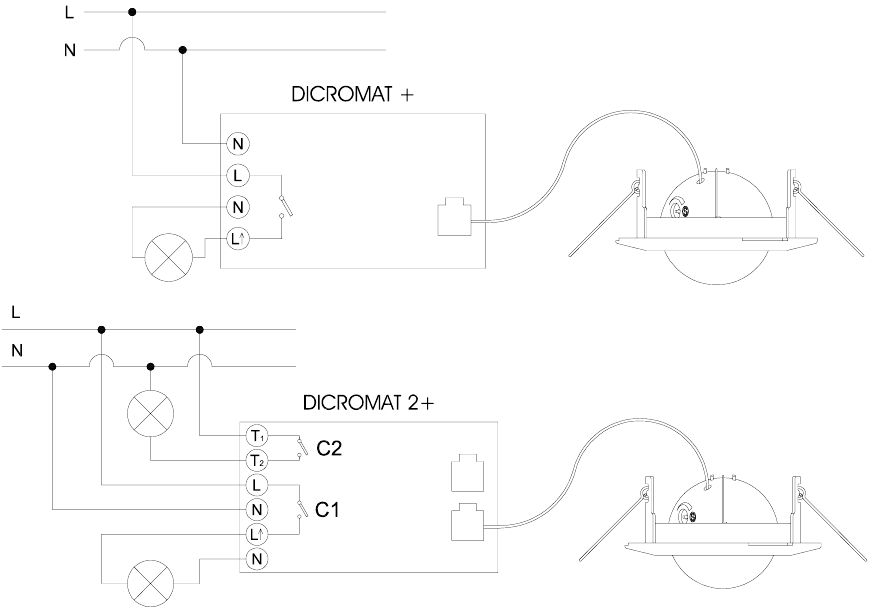

Conecte la fuente de alimentación y la carga de acuerdo con los siguientes diagramas:

Compruebe cuidadosamente las conexiones realizadas.
Cierre la tapa de la carcasa de terminales.
Abra la tapa de la carcasa de terminales del sensor del módulo de fuente de alimentación. |
Conecte el DICROMAT + y el DICROMAT SENSOR + de acuerdo con el DIAGRAMA DE CABLEADO DEL SENSOR que se encuentra al final de estas instrucciones.

Cierre la tapa de la carcasa de terminales del sensor del módulo de fuente de alimentación.

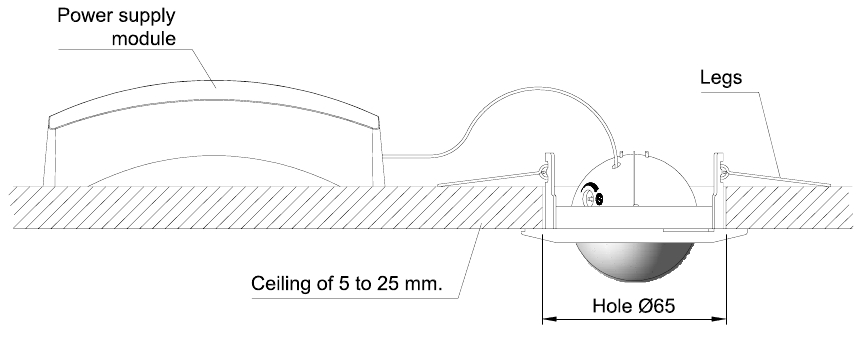

Introduzca el módulo de fuente de alimentación a través del orificio perforado en el techo.
Asegure el sensor en el techo. Sitúe las patas en el interior del orificio del techo. |
Presione firmemente hasta que el borde del sensor quede al ras con el techo.

PUESTA EN SERVICIO. AJUSTES

En la primera conexión o en cortes de energía prolongados, el dispositivo permanece activo durante 30 segundos, después de lo cual pasa a funcionamiento normal.

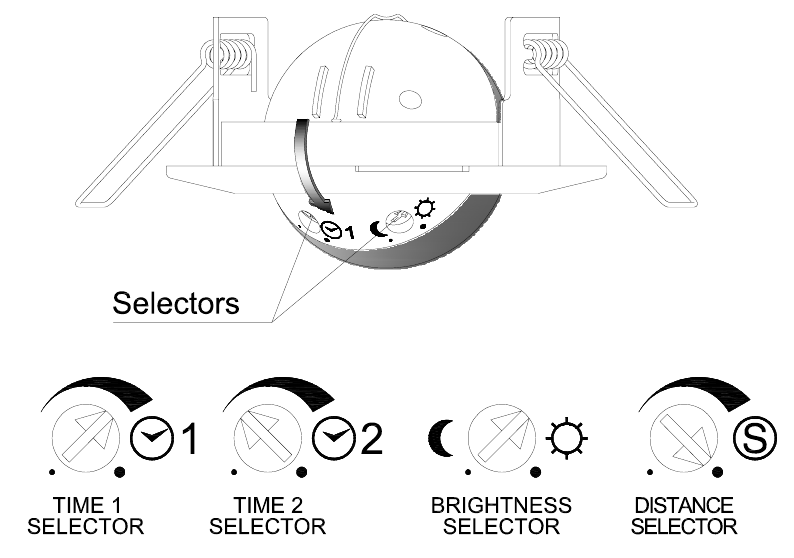

Girando el cabezal del detector del sensor completamente hacia un lado, se descubren los selectores de ajuste de "Time 1" (Tiempo 1) y brillo.

Girando hacia el lado opuesto, aparecerá el selector de ajuste de distancia, y en la versión DICROMAT 2+, aparecerá el selector de ajuste de "Time 2" (Tiempo 2).

CONFIGURACIÓN DEL CAMPO DE DETECCIÓN

Para configurar el campo de detección, proceda de la siguiente manera:
Para configurar el campo de detección, gire el selector de distancia a la posición máxima (7m), el selector de brillo a la posición "" y los selectores de "Time 1" (Tiempo 1) y "Time 2" (Tiempo 2) a la posición mínima.
Muévase dentro de los límites del campo de detección para comprobar la cobertura. Los límites de este campo se pueden variar con el selector de distancia (S) hasta 7 metros de diámetro con el dispositivo colocado a una altura de 2,5 metros.

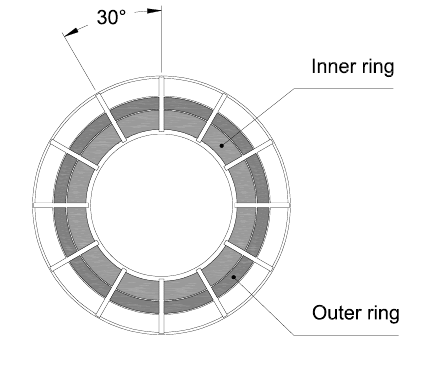

El DICROMAT + se suministra con un limitador de área de detección dividido en 12 sectores con dos alturas que se pueden recortar. Para excluir un sector del campo, cubra la parte correspondiente de la lente con el limitador adaptado a sus necesidades. Cada sector bloquea un área de 30 grados.

El cabezal del sensor puede inclinarse sobre uno de sus ejes si se desea desplazar el área de detección.

INDICADORES DE DETECCIÓN

Hay un LED rojo dentro de los sensores que se enciende cuando se realiza una detección. Este LED se puede utilizar para ayudar en el ajuste del campo de detección sin necesidad de conectar la carga.

CONFIGURACIÓN DEL BRILLO (solo en el sensor maestro)

El circuito DICROMAT +, así como el circuito 1 del DICROMAT 2+, se pueden graduar para que reaccionen solo cuando las condiciones de luz estén por debajo del nivel seleccionado. Girando el selector de brillo a la posición "" reaccionarán bajo cualquier condición de brillo. Girando el selector de brillo a la posición "e" solo reaccionan en condiciones de baja luminosidad. El circuito 2 (T1-T2) del DICROMAT 2+ siempre reacciona independientemente del brillo regulado.

Para que los cambios realizados en los potenciómetros tengan efecto en el ajuste del equipo, es necesario salir del área de detección y esperar a que la instalación se apague.

CONFIGURACIÓN DEL RETARDO DE DESCONEXIÓN (solo en el sensor maestro)

Girando los selectores de "Time 1" (Tiempo 1) y "Time 2" (Tiempo 2), se ajusta el retardo de desconexión de los circuitos.

CARACTERÍSTICAS TÉCNICAS

Fuente de alimentación:	230 V~ 50 Hz
Poder de corte:	μ 10 A 230 V~ Cos φ = 1
Cargas pico recomendadas:
Lámparas incandescentes	2200 W
Tubos fluorescentes	400 VA
Halógenos de baja tensión (12V)	2000 VA
Halógenos (230V)	2200 W
Lámparas de bajo consumo (CFL)	400 VA
Lámparas de bajo consumo (Downligts)	400 VA
Lámparas LED	400 VA
Consumo propio:	DICROMAT +: 7 VA capacitivo (1.1 W aprox.) DICROMAT 2+: 4.2 VA capacitivo (3.1 W aprox.)
Rango de brillo:	2 – 2000 LUX
Rango de tiempo:	DICROMAT + (L  ): De 1 s a 10 min. DICROMAT 2+: -TIME circuito 1 (L  ): De 1 s a 10 min. -TIME circuito 2 (T1-T2): De 10 s a 15 min.
Ángulo de detección:	360°
Campo de detección:	Hasta 7 m de diámetro a 2,5 m de altura
Temperatura de funcionamiento:	-10°C a +45°C
Tipo de protección:	IP20 según EN 60529
Clase de protección:	II en condiciones de montaje correctas

DIMENSIONES

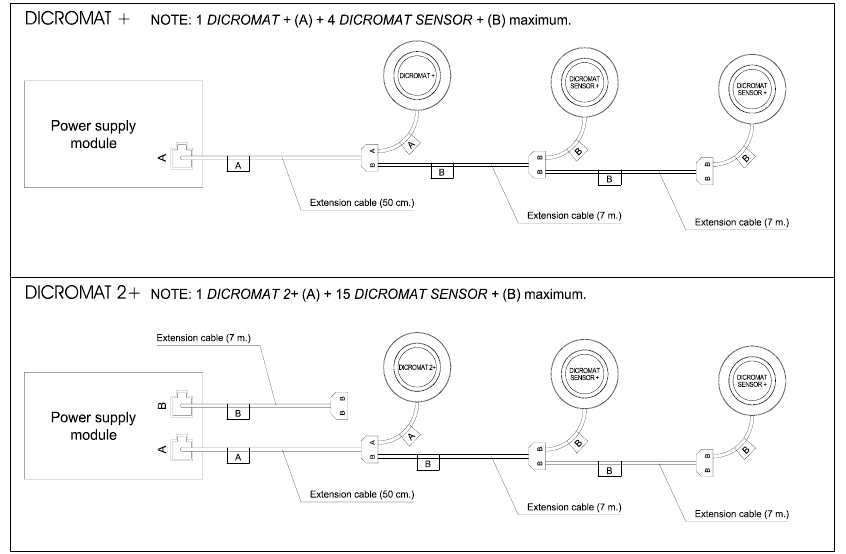

DIAGRAMA DE CABLEADO DEL SENSOR

ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
E–28020 MADRID
Teléfono: + 34 91 5672277;
Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
