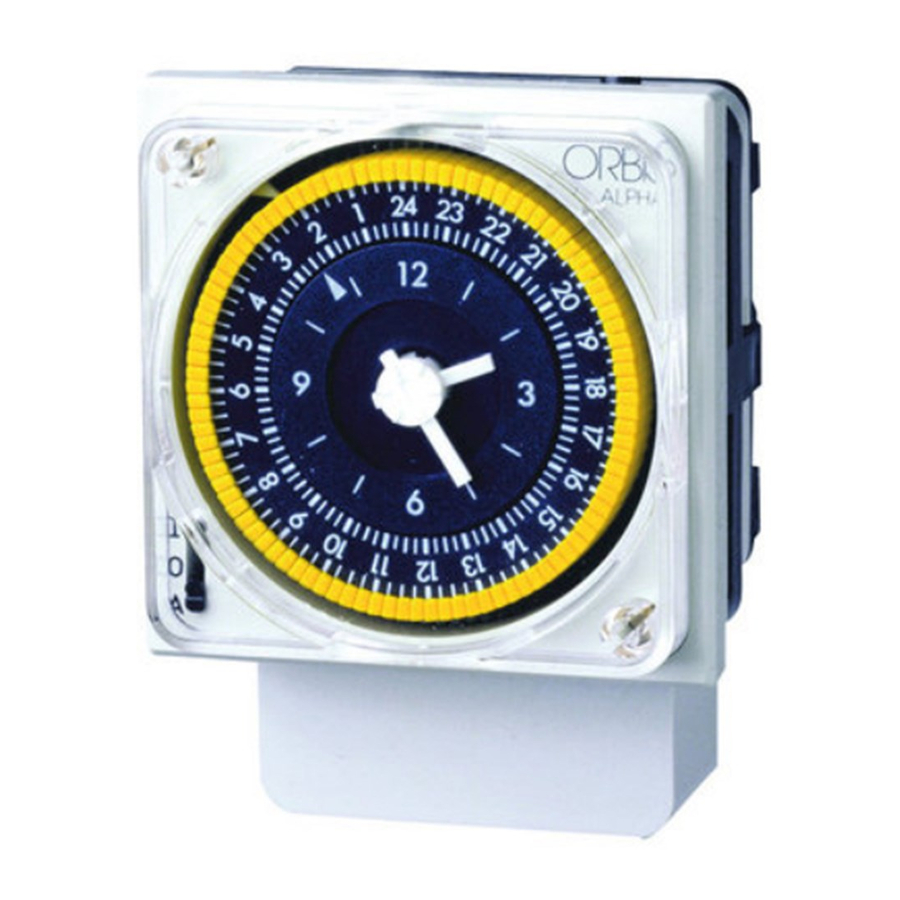

Orbis ALPHA - Manual del Interruptor Horario
VISIÓN GENERAL

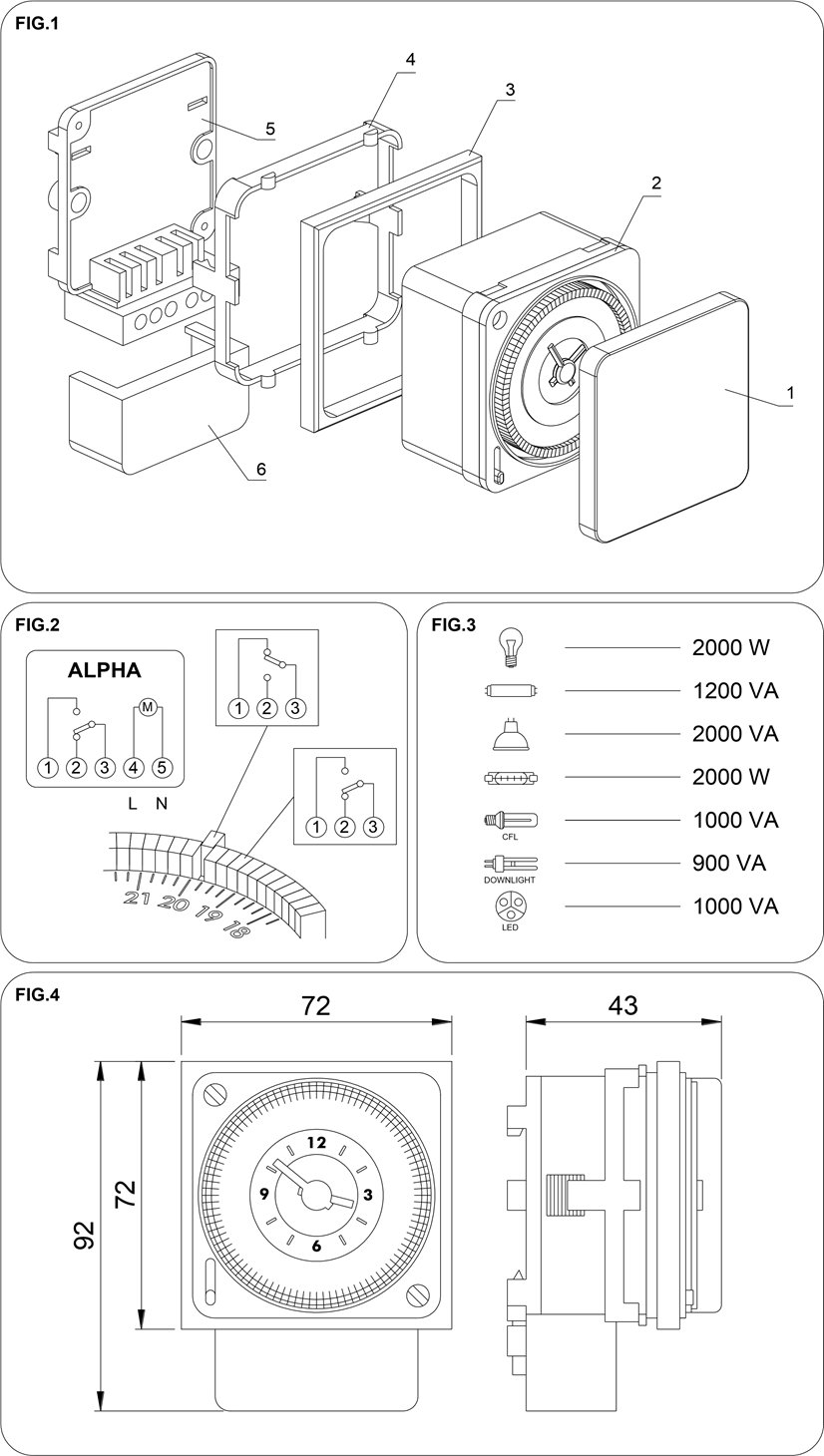

FIG.1
- Cubierta de protección transparente.
- Módulo Alpha.
- Marco de plástico para montaje empotrado de 72x72.
- Soporte de plástico para montaje empotrado de 72x72.
- Base con terminales de conexión para montaje en carril DIN o pared.
- Tapa de terminales.
DESCRIPCIÓN
Dispositivo de control con montaje independiente para montaje en pared, panel o carril de 35 mm, de acuerdo con DIN EN 60715.
El interruptor horario ALPHA controla cualquier instalación eléctrica mediante programas diarios (D y QRD) o semanales (S y QRS).
INSTALACIÓN
ATENCIÓN:
Los dispositivos eléctricos deben ser instalados y montados por un instalador autorizado.
Afloje los tornillos para quitar la base del reloj.
Conecte los cables de acuerdo con el esquema de conexión de la FIG.2.
PROGRAMA
Para configurar el programa, mueva las clavijas a la posición IN (ENTRADA) u OUT (SALIDA). Como las clavijas activan un contacto conmutado, considere que las clavijas en la posición OUT (SALIDA) cierran el contacto entre el terminal 1 y 3 en la posición IN (ENTRADA), terminales 2 y 3.
ACTUALIZACIÓN DE LA HORA
Gire el dial moviendo el dial de minutos.
ANULACIÓN MANUAL
A = Auto (Automático). Tiempo programado.
O = Off (Apagado). Permanentemente apagado (terminal de salida 2).
I = On (Encendido). Permanentemente encendido (terminal de salida 1).
CARACTERÍSTICAS TÉCNICAS
| Tensión de alimentación | Siga las indicaciones |
| Capacidad de conmutación | 16(4) A 250 V ~ |
| Tipo de acción | 1B, 1T, 1U, 1R (D y S) 1B, 1T, 1U, 1S (QRD y QRS) |
| Consumo de energía | 0,8 W |
| Precisión de funcionamiento | D y S: Dependiendo de la frecuencia de línea QRD y QRS: ± 1 seg/día a 23º C |
| Reserva de marcha | D y S: sin reserva QRD y QRS: 100 horas después de un suministro ininterrumpido de 48 horas |
| Tipo de dial | Diario: 96 clavijas Semanal: 84 clavijas |
| Tiempo mínimo de conmutación | Diario: 15 minutos Semanal: 2 horas |
| Precisión de funcionamiento | Diario: ± 5 minutos Semanal: ± 10 minutos |
| Temperatura de funcionamiento | -10º C a +50º C |
| Categoría de funcionamiento | IP 20 según EN 60529 |
| Clase de protección | II bajo condiciones de montaje correctas |
| Situación de contaminación | 2 |
ATENCIÓN:
Esta unidad incorpora una batería cuyo contenido puede ser perjudicial para el medio ambiente. Por favor, no la tire sin retirar la batería y colocarla en el contenedor adecuado para baterías recicladas o enviar la unidad completa de vuelta a la fábrica.
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono: + 34 91 5672277;
Fax: +34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
