ORBIS ORBILUX - Manual del Interruptor Crepuscular
INSTRUCCIONES DE USO
- Lente.
- Indicador Led.
- Botón de prueba "Test button" (Botón de prueba).
- Prensaestopas.
- Potenciómetro de ajuste del nivel de luz.
DESCRIPCIÓN

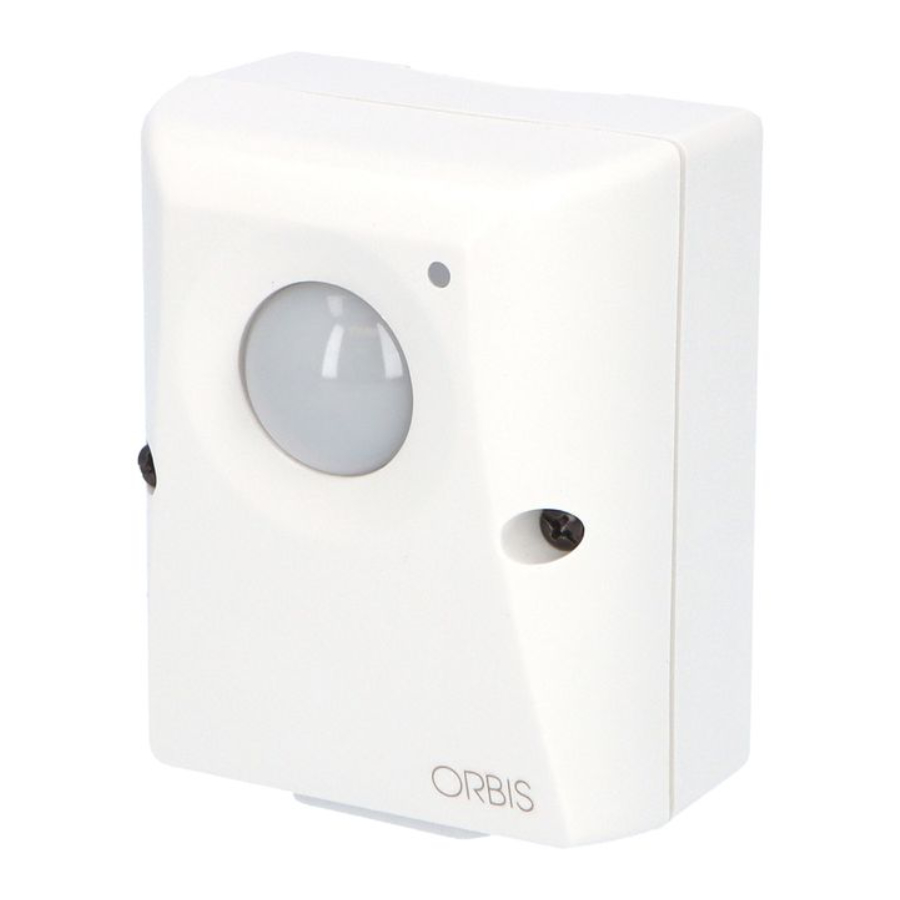

El interruptor crepuscular ORBILUX proporciona el control de una instalación en función de los niveles de luz ambiental.
El ORBILUX compara el nivel de luz ambiental con el nivel ajustado y, si es inferior a este nivel, se activa y se desactivará cuando la luz ambiental alcance el nivel de desconexión. Ambas operaciones incorporan tiempos de retardo.
INSTALACIÓN
La instalación y el montaje de aparatos eléctricos deben ser realizados por un instalador autorizado.
La unidad está protegida internamente contra interferencias por un circuito de seguridad. Sin embargo, ciertos circuitos magnéticos, especialmente fuertes, pueden alterar su funcionamiento y, por lo tanto, no debe instalarse cerca de cargas inductivas, como motores y transformadores, etc.
Si la instalación necesita un circuito de tierra, es necesario colocar un terminal flotante debidamente aislado dentro del dispositivo para garantizar la continuidad del circuito.
MONTAJE
En una pared, evitando la exposición directa a la luz solar y a las fuentes de iluminación.
Para asegurar la protección contra la humedad en instalaciones exteriores o donde pueda ser salpicado con agua, los cables de conexión deben pasar a través de los casquillos de pared de silicona en la sección inferior. Cuando el interruptor crepuscular está cerrado, los dos tornillos deben apretarse firmemente para que la base y la cubierta queden correctamente unidas.
La célula está lista para su instalación en una farola, soporte u otro poste utilizando una abrazadera metálica como se muestra en la FIG.2. Se deben tomar precauciones especiales para no colocar la célula dentro del campo de acción de la luz a controlar, ya que esto causaría un funcionamiento incorrecto.
PRUEBA OPERACIONAL
Pulse el botón TEST (PRUEBA) y, sin importar el nivel de luz ajustado, la carga se activará durante treinta segundos. Si no se activa, compruebe la conexión o el estado de la lámpara.
AJUSTE
Cuando el nivel de luz ambiental sea el necesario para activar el interruptor crepuscular, gire el potenciómetro de nivel de luz completamente en sentido antihorario.
Luego, gírelo lentamente en el sentido de las agujas del reloj hasta que se encienda el indicador LED. El nivel de encendido ahora se ajusta automáticamente y la carga se activará después de un tiempo de retardo de aproximadamente treinta segundos.
El propósito de los tiempos de retardo es evitar la activación/desactivación debido a cambios repentinos en el nivel de luz (rayos y faros de vehículos, etc.).
ESPECIFICACIONES TÉCNICAS
| Fuente de alimentación: | 230 Vac, 50-60 Hz |
| Poder de ruptura: | µ 16 A 230 Vac cosϕ = 1 |

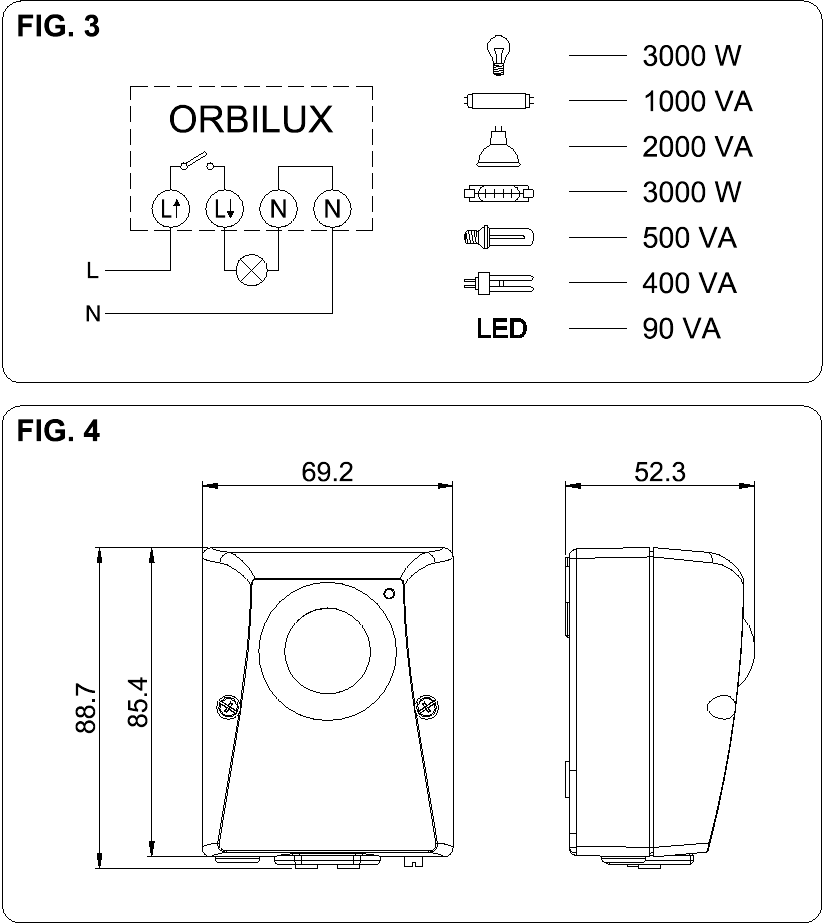

| Cargas máximas recomendadas: | FIG.3 |
| Consumo propio: | 3.4 VA cap. (0.7 W aprox.) |
| Sensibilidad: | 5 - 200 Lux. |
| Nivel de desconexión (Histéresis): | 1.3 x Nivel de conexión. |
| Retardo de conexión/desconexión: | Aproximadamente 30 segundos. |
| Temperatura de funcionamiento: | -25 ºC to +60 ºC |
| Tipo de protección: | IP 55 de acuerdo con EN 60529 |
| Clase de protección: | II de acuerdo con EN 60335 bajo condiciones de instalación correctas. |
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Tel.:+ 34 91 5672277; Fax: +34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
