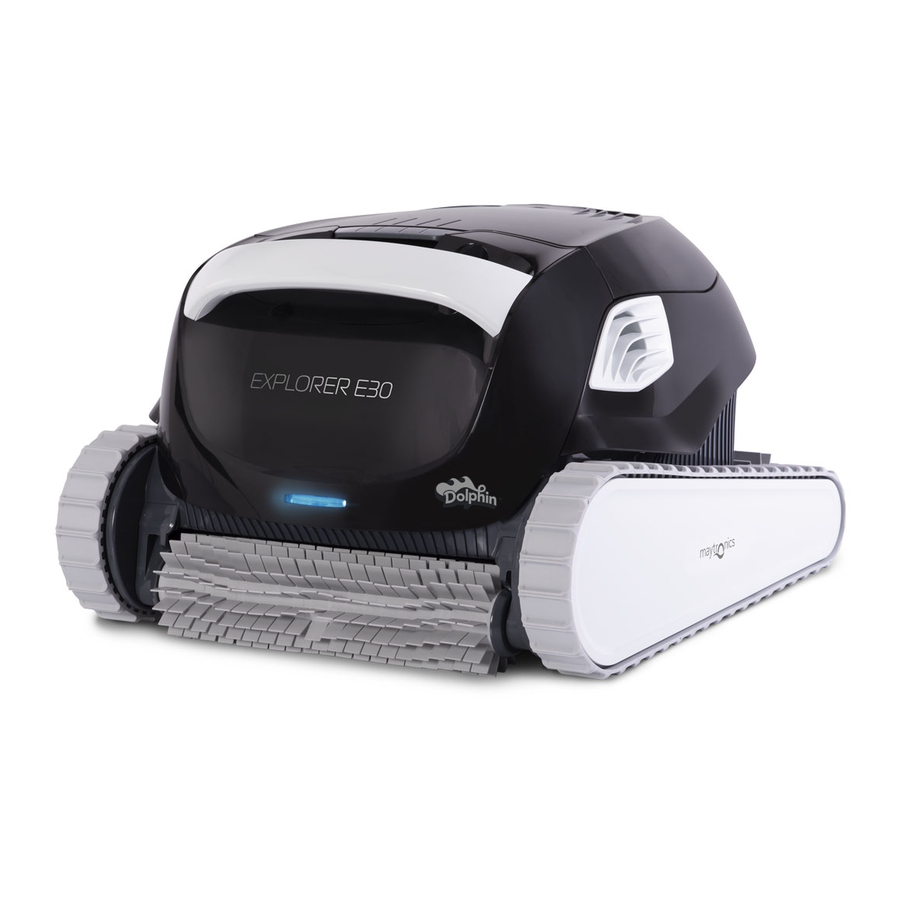

Manual de Maytronics Dolphin Explorer E30

Contenido

1 ESPECIFICACIONES
2 ADVERTENCIAS Y PRECAUCIONES
- 2.1 Advertencias
- 2.2 Precauciones
3 PIEZAS DEL LIMPIAFONDOS
4 USO DEL LIMPIAFONDOS
5 LIMPIEZA DE LA CESTA DE FILTRO DOBLE
- 5.1 Limpieza después del uso: extracción y limpieza de la cesta de filtro doble
- 5.2 Limpieza periódica del filtro – recomendada al menos una vez al mes
6 LIMPIEZA DEL IMPULSOR
7 ALMACENAMIENTO FUERA DE TEMPORADA
8 RESOLUCIÓN DE PROBLEMAS
9 Descargar el manual
10 En otros idiomas

ESPECIFICACIONES

Protección del motor: IP 68
Profundidad mínima: 0.80m / 2.6ft
Profundidad máxima: 5m / 16.4ft
Fuente de alimentación digital
Entrada: 100-125 VCA / 200-230 VCA
50-60 Hertz
Salida: <30 VCC
IP 54

ADVERTENCIAS Y PRECAUCIONES

Advertencias

Utilice únicamente la fuente de alimentación suministrada originalmente
Asegúrese de que la toma de corriente esté protegida por un interruptor de circuito por falla a tierra (GFI) o un interruptor de fuga a tierra (ELI)
Mantenga la fuente de alimentación alejada del agua estancada
Coloque la fuente de alimentación a una distancia mínima de 3.5 m / 12 pies del borde de la piscina
No entre en la piscina mientras el limpiafondos esté funcionando
Desenchufe la fuente de alimentación antes de realizar el mantenimiento

Precauciones

Utilice el limpiafondos únicamente en las siguientes condiciones de agua:

Cloro	Máximo 4 ppm
pH	7.0-7.8
Temperatura	6-34°C / 43-93°F
NaCl	Máximo 5000 ppm

PIEZAS DEL LIMPIAFONDOS

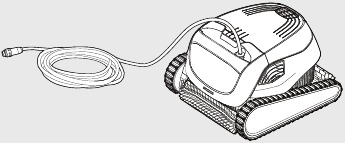

Limpiafondos robótico Modelo Basic 13 / Classic 13/ Classic 13+

Opciones de fuente de alimentación

Opciones de filtración

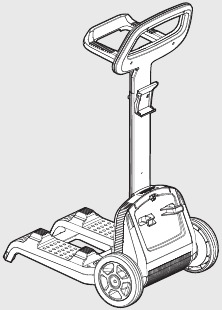

Kit de carro - opcional

USO DEL LIMPIAFONDOS

Configuración

Antes de utilizar el limpiafondos por primera vez, realice los siguientes pasos:

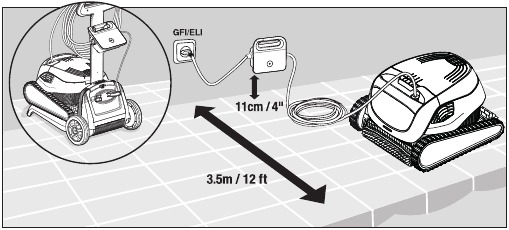

Coloque la fuente de alimentación de manera que quede aproximadamente en el centro del lado largo de la piscina a una distancia mínima de 3.5 m / 12 pies de la piscina y colocada a 11 cm / 4 '' por encima del suelo.

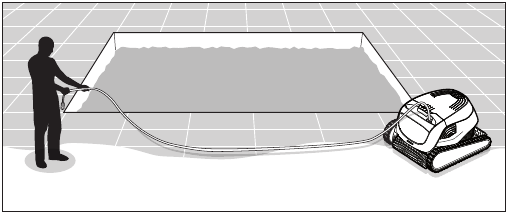

Desenrolle el cable y estírelo por completo para que no tenga dobleces.

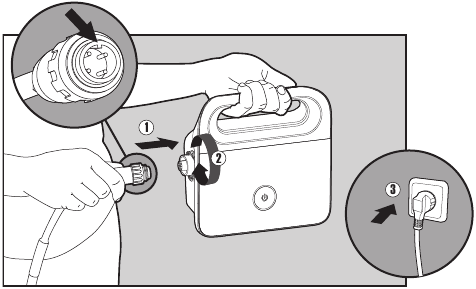

Conecte el cable flotante a la fuente de alimentación insertándolo con la muesca del conector (1), alineada con la ranura del conector de la fuente de alimentación, y girando en el sentido de las agujas del reloj (2). Enchufe la fuente de alimentación y déjela en la posición OFF (apagado) (3).

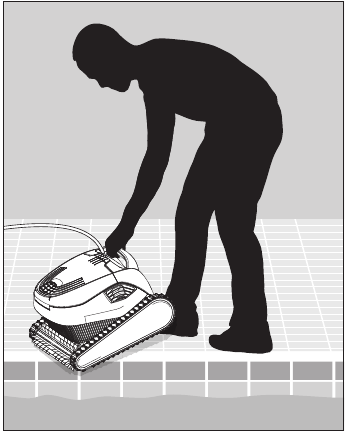

Cómo colocar el limpiafondos en la piscina

Coloque el limpiafondos en la piscina. Suelte el limpiafondos y déjelo hundirse hasta el fondo de la piscina. Asegúrese de que el cable flotante esté libre de obstrucciones.

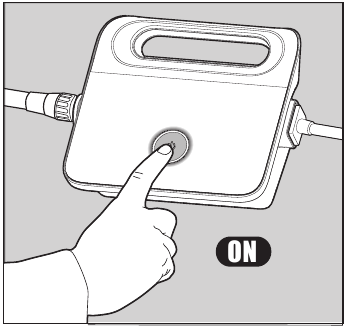

Encienda (ON) la fuente de alimentación. El limpiafondos ahora funcionará hasta que llegue al final del ciclo de limpieza.

Luces indicadoras - Modelo Classic 13+ solamente

Luz	Indicación
Azul parpadeando	Funcionamiento normal del limpiafondos
Verde parpadeando	El control remoto o el teléfono inteligente se comunican con el limpiafondos

Luces indicadoras.

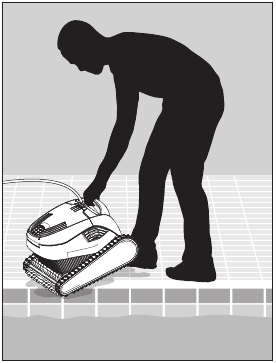

Cómo sacar el limpiafondos de la piscina

Apague (Turn OFF) y desenchufe la fuente de alimentación.

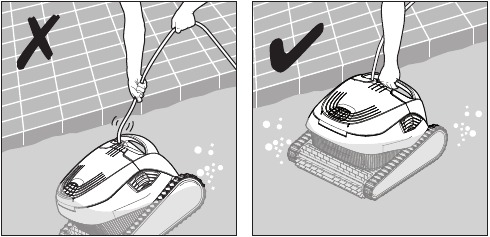

Usando el cable flotante, lleve el limpiafondos al borde de la piscina. Usando el asa, saque el limpiafondos de la piscina.

NO TIRE DEL LIMPIAFONDOS DE LA PISCINA USANDO EL CABLE.
Coloque el limpiafondos en el borde de la piscina y deje que se drene el agua.

LIMPIEZA DE LA CESTA DE FILTRO DOBLE

Asegúrese de que la fuente de alimentación esté apagada y desconectada.

Se recomienda encarecidamente limpiar la cesta del filtro después de cada ciclo de limpieza.
Nota: No deje que los paneles del filtro se sequen antes de limpiarlos.

Limpieza después del uso: extracción y limpieza de la cesta de filtro doble

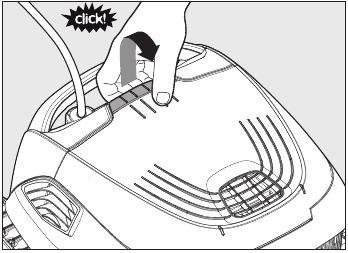

Abra la tapa del filtro.

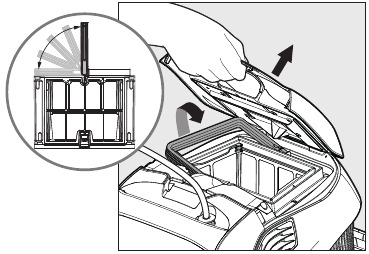

Al abrir la tapa del filtro, el asa se levantará de forma independiente.
Levante la cesta.
Abra el pestillo para liberar la tapa inferior y retirar los residuos.
Limpie la cesta del filtro con una manguera.

Limpieza periódica del filtro – recomendada al menos una vez al mes

Desmonte los 4 paneles de filtro ultrafinos de la cesta exterior, siguiendo los siguientes pasos:

Sujetando el asa, retire la cesta de red interior.
Desmonte los paneles, comenzando por presionar el panel 1 con los pulgares.
Continúe desmontando los paneles en el orden de sus números: 2 — > 3 — > 4.

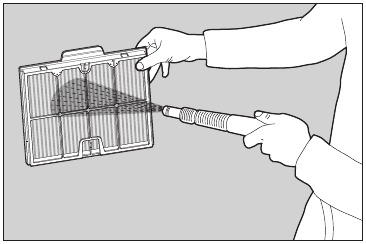

Limpie los paneles del filtro con una manguera.
Ensamble los paneles del filtro según el siguiente orden: Panel 4 — > 3 — > 2 — > 1.
Inserte la cesta del filtro limpia y cierre la tapa del filtro.

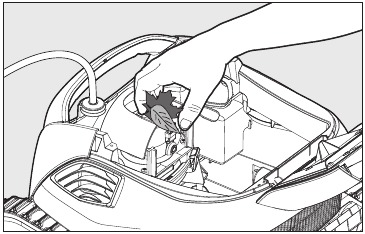

LIMPIEZA DEL IMPULSOR

Si observa residuos atrapados en el impulsor:

Asegúrese de que la fuente de alimentación esté apagada y desconectada.

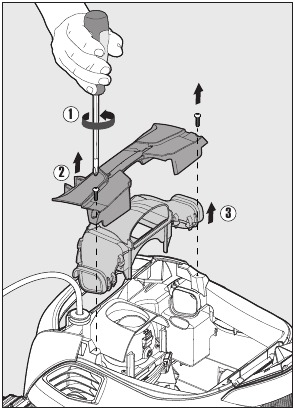

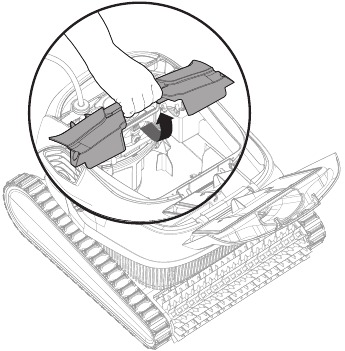

Limpie los residuos atrapados en la abertura del impulsor, siguiendo los siguientes pasos:

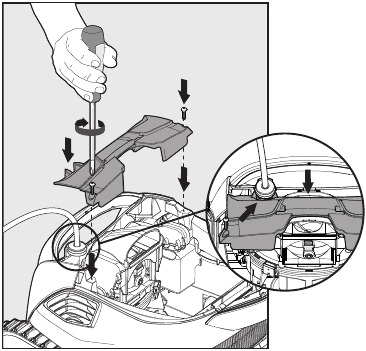

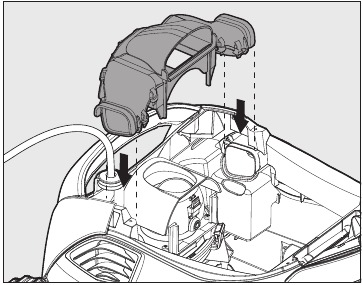

Ensamble el compartimento del impulsor de acuerdo con los siguientes pasos:

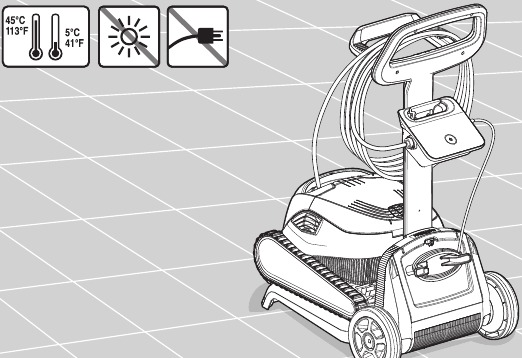

ALMACENAMIENTO FUERA DE TEMPORADA

Si el Limpiafondos no se va a utilizar durante un período prolongado, realice los siguientes pasos de almacenamiento:

Asegúrese de que no quede agua en el Limpiafondos
Limpie a fondo la cesta del filtro y los paneles e insértelos en su lugar
Enrolle el cable para que no tenga dobleces
Guarde el Limpiafondos en un área protegida de la luz solar directa / lluvia / heladas, a una temperatura de entre 5°-45°C / 41°-113°F

RESOLUCIÓN DE PROBLEMAS

Si las soluciones sugeridas no resuelven el problema, póngase en contacto con su distribuidor o centro de servicio.

Síntoma	Posible causa	Acción correctiva
La fuente de alimentación o el led de su interruptor no funcionan.	No hay voltaje en el enchufe de la pared. La fuente de alimentación no está encendida (ON). El cable de alimentación no está bien conectado a la entrada de la fuente de alimentación.	Compruebe que haya voltaje en el enchufe de la pared. Compruebe que la fuente de alimentación esté enchufada y encendida (ON). Compruebe que el cable de alimentación esté conectado de forma segura hasta el fondo de la fuente de alimentación. Apague la fuente de alimentación. Espere 30 segundos y vuelva a encenderla.
El limpiafondos no se mueve.	El cable flotante no está bien conectado a la salida de la fuente de alimentación. Un obstáculo bloquea el impulsor, las orugas o las ruedas.	Compruebe que el cable flotante esté conectado de forma segura hasta el fondo de la fuente de alimentación. Desenchufe la fuente de alimentación. Abra la tapa del impulsor y compruebe que no haya nada atrapado en el impulsor. Verifique que nada bloquee las orugas o las ruedas.
El limpiafondos se mueve en círculos.	Cesta del filtro obstruida. Residuos atascados en la carcasa del impulsor o en la tapa del impulsor. Fuente de alimentación colocada incorrectamente. Algas o agua de la piscina fuera de especificaciones.	Limpie la cesta del filtro. Retire los residuos atascados en la carcasa del impulsor o en la tapa del impulsor (según los dibujos). Coloque la fuente de alimentación en una posición que permita que el limpiafondos llegue libremente a toda el área de la piscina. Corrija las condiciones de la piscina y del agua.
El limpiafondos no gira o se mueve solo en una dirección.	Residuos atascados en la carcasa del impulsor o en la tapa del impulsor.	Retire los residuos atascados en la carcasa del impulsor o en la tapa del impulsor (según los dibujos).
El limpiafondos se mueve pero no limpia la piscina.	Cesta del filtro obstruida. Residuos atascados en la carcasa del impulsor o en la tapa del impulsor.	Limpie la cesta del filtro. Retire los residuos atascados en la carcasa del impulsor o en la tapa del impulsor (según los dibujos).
El limpiafondos solo limpia una parte de la piscina.	Fuente de alimentación colocada incorrectamente. No se libera suficiente cable flotante para el correcto funcionamiento del limpiafondos.	Coloque la fuente de alimentación en una posición que permita que el limpiafondos llegue libremente a toda el área de la piscina. Compruebe que haya suficiente holgura en el cable flotante para que el limpiafondos llegue a toda la piscina. Limpie la cesta del filtro.
El cable flotante tiene dobleces.	Cesta del filtro obstruida. Residuos atascados en la carcasa del impulsor o en la tapa del impulsor.	Limpie la cesta del filtro. Retire los residuos atascados en la carcasa del impulsor o en la tapa del impulsor (según los dibujos). Para eliminar las dobleces, estire completamente el cable flotante y déjelo reposar al sol durante al menos un día.
El limpiafondos no sube por las paredes.	Cesta del filtro obstruida. Algas en las paredes. Nivel de pH inadecuado. Residuos atascados en la carcasa del impulsor o en la tapa del impulsor.	Limpie la cesta del filtro. Compruebe el nivel de los productos químicos del agua. Los niveles inadecuados pueden permitir el crecimiento de algas, lo que hace que las paredes estén resbaladizas. Si es así, ajuste los niveles y frote las paredes. Retire los residuos atascados en la carcasa del impulsor o en la tapa del impulsor (según los dibujos).

Marca

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Maytronics Dolphin Explorer E30
