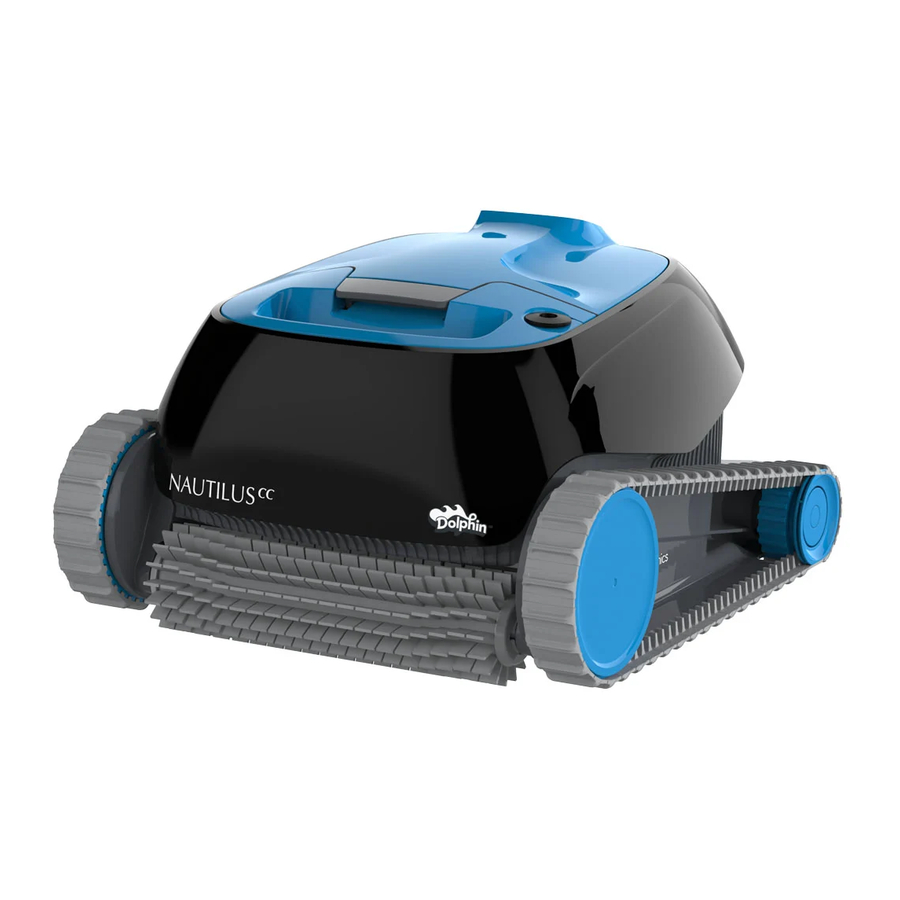

Maytronics Dolphin Nautilus CC Manual

ESPECIFICACIONES

Protección del motor: IP 68
Profundidad mínima: 0.80m / 2.6ft
Profundidad máxima: 5m / 16.4ft
Fuente de alimentación digital
Entrada: 100-130 AC Volts / 200-230 AC Volts
50-60 Hertz
Salida: <30 VDC
IP 54

ADVERTENCIAS Y PRECAUCIONES

Advertencias

• Utilice únicamente la fuente de alimentación suministrada originalmente
• Asegúrese de que la toma de corriente esté protegida por un interruptor de circuito por falla a tierra (GFI) o un interruptor de fuga a tierra (ELI)
• Mantenga la fuente de alimentación alejada del agua estancada
• Coloque la fuente de alimentación a una distancia mínima de 3 m/10 pies del borde de la piscina
• No entre en la piscina mientras el limpiafondos está funcionando
• Desenchufe la fuente de alimentación antes de realizar el mantenimiento

Precauciones

Utilice el limpiafondos solo en las siguientes condiciones de agua:

PIEZAS DEL LIMPIAFONDOS

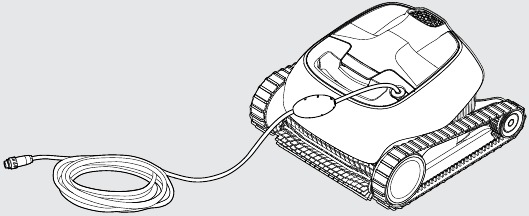

Modelo Mass 11 del limpiafondos robótico

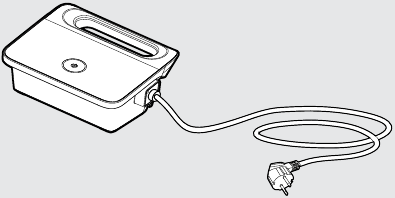

Unidad de fuente de alimentación

Filtración - opciones

USO DEL LIMPIAFONDOS

Configuración

Antes de utilizar el limpiafondos por primera vez, realice los siguientes pasos:

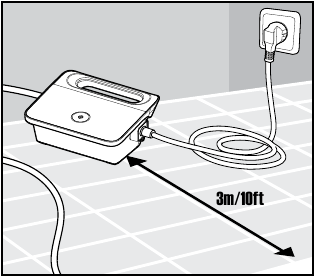

1. Coloque la fuente de alimentación de manera que quede aproximadamente en el centro del lado largo de la piscina a una distancia de 3 m / 10 pies.

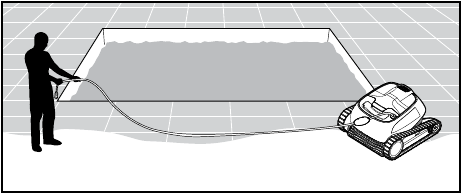

2. Desenrolle el cable y estírelo por completo para que no tenga dobleces.

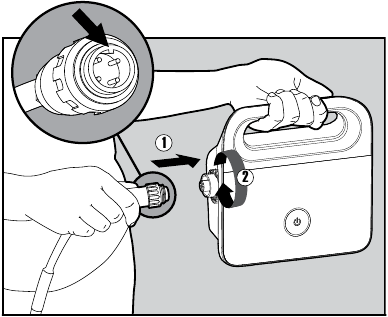

3. Conecte el cable flotante a la fuente de alimentación insertándolo con la muesca del conector (1), alineada con la ranura del enchufe de la fuente de alimentación, y girando en el sentido de las agujas del reloj (2).

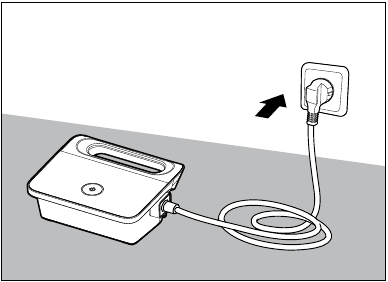

4. Enchufe la fuente de alimentación y déjela en la posición OFF (apagado).


Colocación del limpiafondos en la piscina

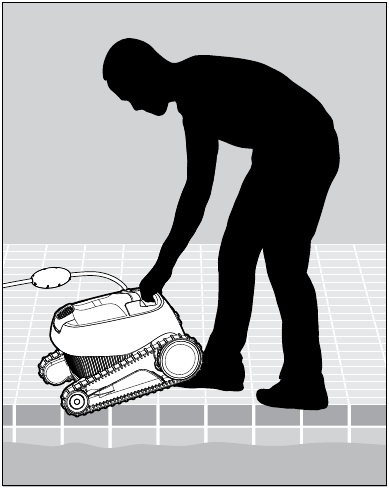

1. Coloque el limpiafondos en la piscina. Suelte el limpiafondos y deje que se hunda hasta el fondo de la piscina. Asegúrese de que el cable flotante no tenga obstrucciones.

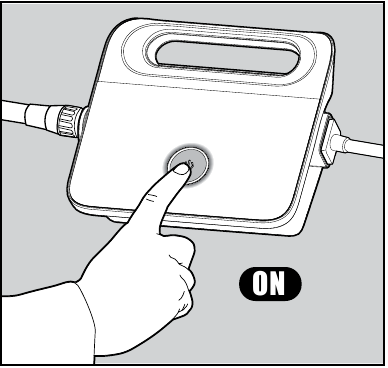

2. Encienda (ON) la fuente de alimentación. El limpiafondos funcionará ahora hasta que haya llegado al final del ciclo de limpieza.


Extracción del limpiafondos de la piscina

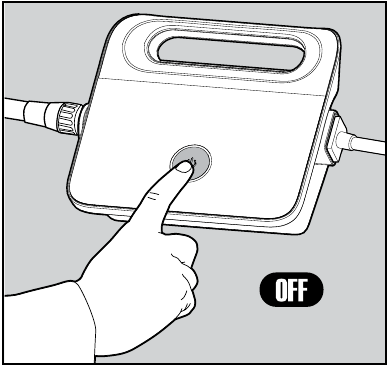

1. Apague (OFF) y desenchufe la fuente de alimentación.

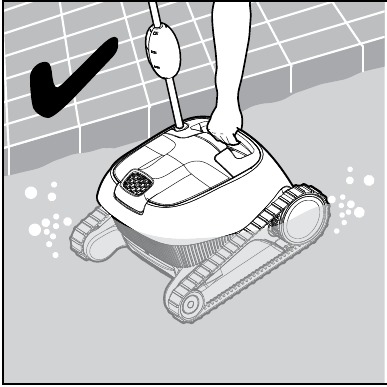

2. Usando el cable flotante, lleve el limpiafondos al borde de la piscina. Usando el asa, extraiga el limpiafondos de la piscina.

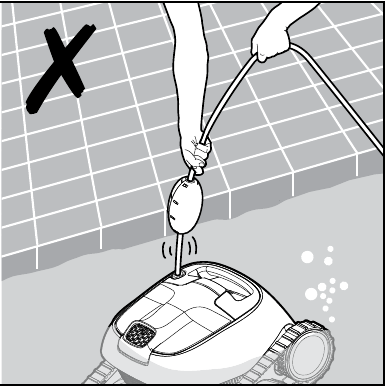

   NO TIRE DEL LIMPIAFONDOS PARA SACARLO DE LA PISCINA UTILIZANDO EL CABLE.

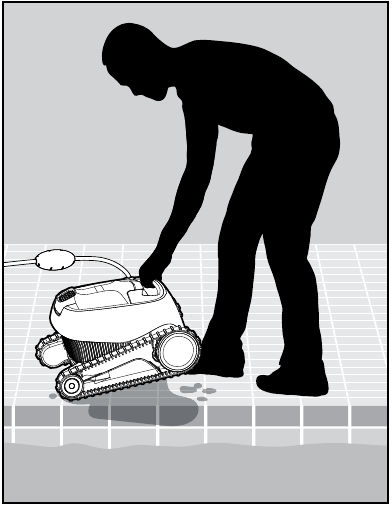

3. Coloque el limpiafondos en el borde de la piscina y deje que se escurra el agua.


LIMPIEZA DE LA CESTA DEL FILTRO

Asegúrese de que la fuente de alimentación esté apagada y desenchufada.

Se recomienda encarecidamente limpiar la cesta del filtro después de cada ciclo de limpieza.
Nota: No deje que la cesta del filtro se seque antes de limpiarla.

Limpieza después del uso: extracción y limpieza de la cesta del filtro

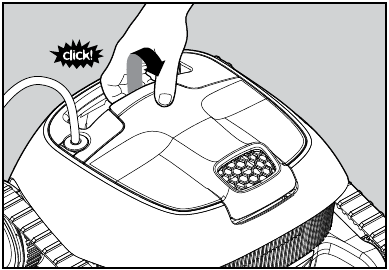

1. Abra la tapa del filtro.

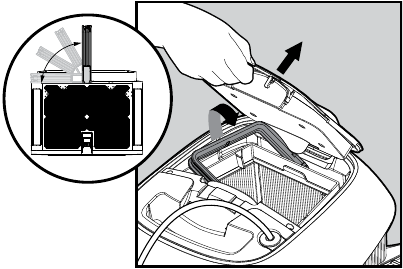

2. Al abrir la tapa del filtro, el asa se levantará de forma independiente.


3. Levante la cesta.


4. Abra el pestillo para soltar la tapa inferior y retirar los residuos.

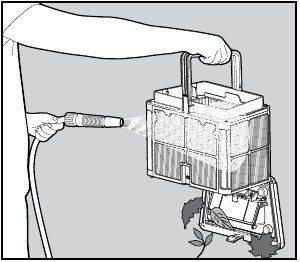

5. Limpie la cesta del filtro con una manguera.

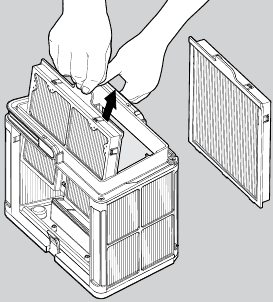

Limpieza periódica – recomendada al menos una vez al mes

Desmonte los 2 paneles de filtro ultrafinos de la cesta, siguiendo los siguientes pasos:

1. Desmonte los 2 paneles con los pulgares.

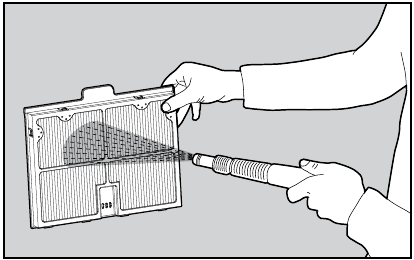

2. Limpie los paneles del filtro con una manguera.

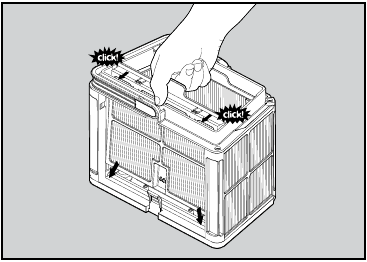

3. Monte los paneles del filtro.

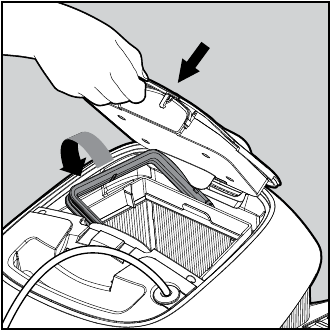

4. Inserte la cesta del filtro limpia y cierre la tapa del filtro.


LIMPIEZA DEL CARTUCHO DE RED

Asegúrese de que la fuente de alimentación esté apagada y desenchufada.

Se recomienda encarecidamente limpiar el cartucho de red después de cada ciclo de limpieza.
Nota: No deje que el cartucho de red se seque antes de limpiarlo.

Limpieza después del uso: extracción y limpieza del cartucho de red

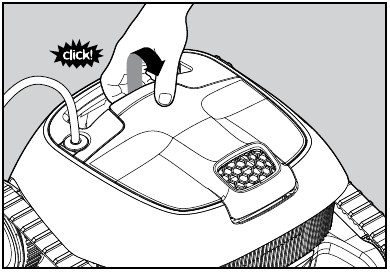

1. Abra la tapa del filtro.


2. Levante el cartucho de red.

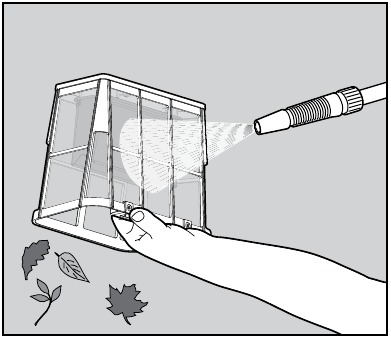

3. Limpie el cartucho de red con una manguera.


LIMPIEZA DEL IMPULSOR

Si observa residuos atrapados en el impulsor:

Asegúrese de que la fuente de alimentación esté apagada y desenchufada.

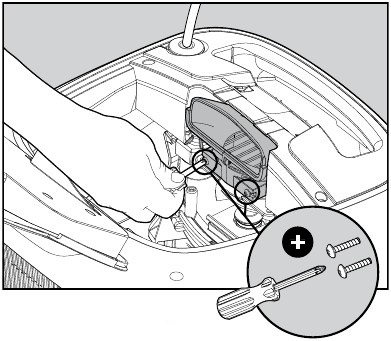

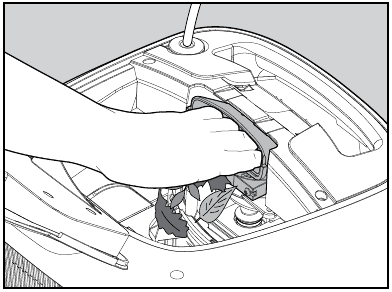

Limpie los residuos atrapados en la abertura del impulsor, siguiendo los siguientes pasos:

1. Si no puede alcanzar los residuos, siga los siguientes pasos.


2. Con un destornillador corto, abra los 2 tornillos.

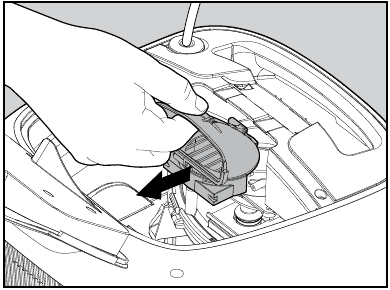

3. Tire de la cubierta del impulsor hacia atrás para soltarla. Limpie los residuos atrapados alrededor del impulsor. Monte la cubierta del impulsor.


ALMACENAMIENTO FUERA DE TEMPORADA

Si el Limpiafondos no se va a utilizar durante un período prolongado, realice los siguientes pasos de almacenamiento:

• Asegúrese de que no quede agua en el Limpiafondos
• Limpie a fondo la cesta del filtro y los paneles / el cartucho e insértelos en su lugar
• Enrolle el cable para que no tenga dobleces
• Guarde el Limpiafondos en un área protegida de la luz solar directa / la lluvia / las heladas, a una temperatura de entre 5°-45°C / 41°-113°F

RESOLUCIÓN DE PROBLEMAS

Si las soluciones sugeridas no resuelven el problema, póngase en contacto con su distribuidor o centro de servicio.
