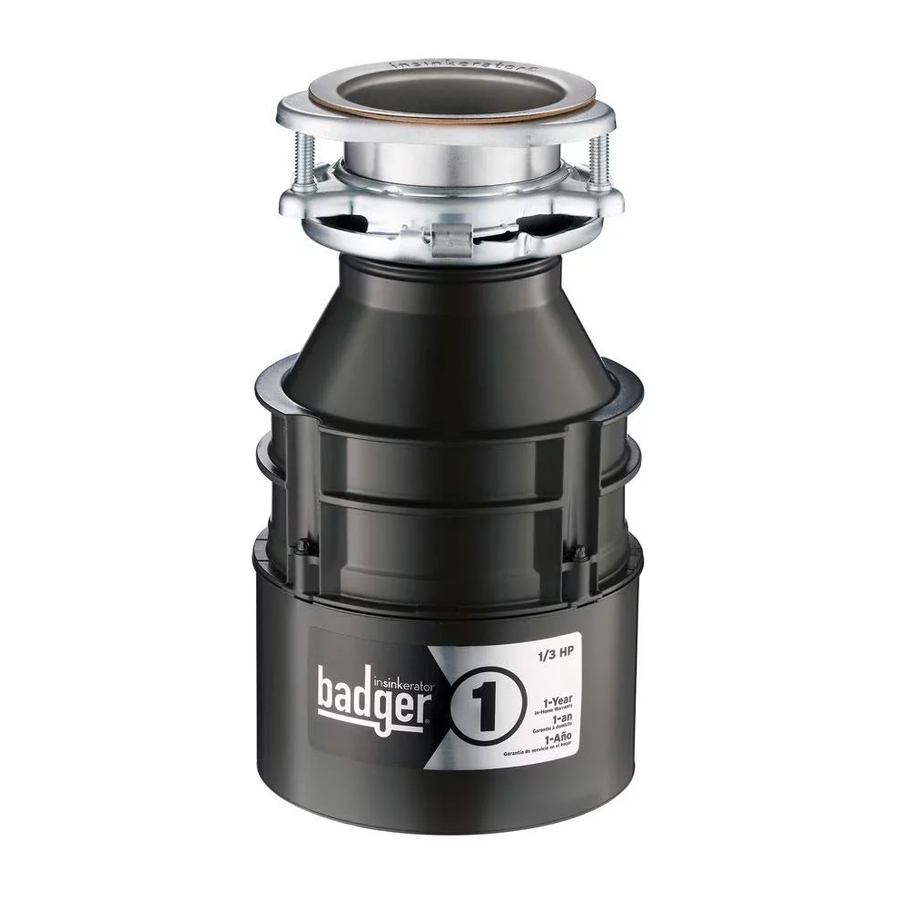

Manual de Insinkerator Badger 5

indica una situación peligrosa que, si no se evita, provocará la muerte o lesiones graves.

indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.

utilizado con el símbolo de alerta de seguridad, indica una situación peligrosa que, si no se evita, podría provocar lesiones menores o moderadas.

AVISO se utiliza para abordar prácticas no relacionadas con lesiones personales.

Lea todas las advertencias antes de continuar.

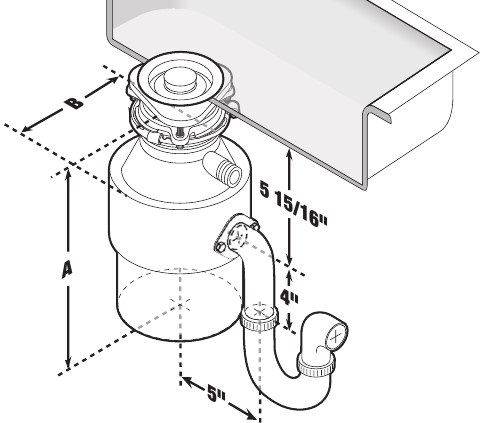

Dimensiones

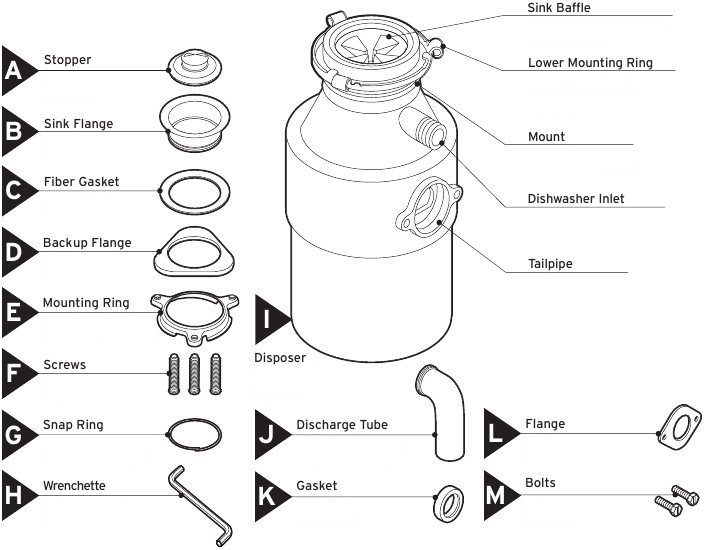

Incluye

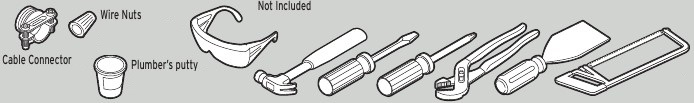

Herramientas y materiales

INSTRUCCIONES DE INSTALACIÓN

Retiro del triturador viejo

RIESGO DE DESCARGA ELÉCTRICA
Desconecte la energía eléctrica en la caja de fusibles o en el disyuntor.

• Si va a reemplazar un triturador existente, continúe con el Paso 2. Si no hay un triturador existente, desconecte el desagüe del fregadero y salte al Paso 9.
• Desconecte la energía eléctrica en la caja de fusibles o en la caja del disyuntor. Desconecte el sifón del triturador.


• Sostenga el triturador, inserte el extremo de la llave (H) en el lado derecho de la lengüeta de montaje y gire. El triturador se soltará.


• Voltee el triturador y retire la placa de la cubierta eléctrica. Guarde el conector del cable si corresponde.


• Desconecte los cables del triturador del suministro eléctrico.


  ¿Es el nuevo montaje del triturador el mismo que el anterior?
  Si la respuesta es SÍ, salte al paso 15.
  Si la respuesta es NO, continúe con el Paso 6.

• Con un destornillador de cabeza plana, afloje los 3 tornillos del conjunto de montaje.


• Con un destornillador de cabeza plana, levante el anillo de presión.


• Retire la brida del fregadero.


• Retire la masilla vieja del fontanero del fregadero con una espátula.


• Aplique uniformemente una cuerda de masilla de fontanero de 1/2" de grosor alrededor de la brida del fregadero (B).


Instalación

• Presione la brida del fregadero (B) firmemente en el desagüe del fregadero. Retire el exceso de masilla.


• Coloque un peso, como el triturador, sobre la brida del fregadero para mantenerla en su lugar. Use una toalla para evitar rayar el fregadero.


• Inserte la junta de fibra (C), la brida de respaldo (D) y el anillo de montaje (E). Manténgalos en su lugar mientras inserta el anillo de presión (G). Abra el anillo de presión (G) y presione firmemente hasta que encaje en su lugar.


• Apriete los 3 tornillos de montaje (F) de manera uniforme y firme contra la brida de respaldo.


• * AVISO: CONEXIÓN DEL LAVAVAJILLAS SOLAMENTE
  Si no necesita conectar el lavavajillas, vaya al paso 17. Gire el triturador (I) de lado e inserte un destornillador en la entrada del lavavajillas.


• * AVISO: CONEXIÓN DEL LAVAVAJILLAS SOLAMENTE
  Saque el tapón de drenaje y retire el tapón del interior del triturador.


• Voltee el triturador y retire la placa de la cubierta eléctrica. Saque los cables.
  AVISO: No retire el protector de cartón.


• Inserte el conector del cable (no incluido) y pase el cable eléctrico a través del orificio de acceso en la parte inferior del triturador. Apriete el conector del cable.


• Este triturador requiere un interruptor con una posición "Off" (Apagado) marcada (cableado para desconectar todos los conductores de alimentación no puestos a tierra) instalado a la vista de la abertura del fregadero del triturador (clasificación mínima de 1 hp).


• *
  Una conexión a tierra incorrecta puede provocar un riesgo de descarga eléctrica.
  Conecte el cable blanco del triturador al cable neutro (blanco) de la fuente de alimentación y el cable negro del triturador al cable caliente (negro, rojo) de la fuente de alimentación con tuercas para cables (no incluidas); cable de tierra al tornillo de conexión a tierra verde. La unidad debe estar conectada a tierra para una instalación segura y adecuada.


• Empuje los cables dentro del triturador (no desplace el protector de cartón) y vuelva a colocar la placa de la cubierta eléctrica.


• Es posible que deba recortar el tubo de descarga (J) para garantizar un ajuste adecuado.


• Deslice la brida (L) sobre el tubo de descarga (J). Inserte la junta (K) en la salida de descarga. Asegure la brida y el tubo de descarga al triturador con dos pernos (M). Aunque se prefiere el tubo de descarga suministrado, se puede usar un tubo de descarga recto.


• Cuelgue el triturador alineando las 3 lengüetas de montaje con las rampas deslizantes hacia arriba en el anillo de montaje.


• Gire el anillo de montaje hasta que las 3 lengüetas de montaje se bloqueen sobre las crestas en las rampas deslizantes hacia arriba.


• Gire el triturador para que el tubo de descarga esté alineado con el sifón. Vuelva a conectar la plomería (y la conexión del lavavajillas si se usa). Asegúrese de que el soporte del tubo de descarga esté recto.


• Separe la porción extraíble de la etiqueta de especificaciones y colóquela en un lugar visible.


• Inserte el tapón (A) en la abertura del fregadero. Llene el fregadero con agua, luego pruebe si hay fugas.
  Vuelva a conectar la energía eléctrica en la caja de fusibles o en el disyuntor.


INSTRUCCIONES RELATIVAS AL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A PERSONAS

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Lesiones Personales: No coloque la cabeza o el cuerpo debajo del triturador; la unidad podría caerse durante la extracción o la instalación.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Para todos los trituradores con conexión a tierra y con cable:
Este triturador debe estar conectado a tierra para reducir el riesgo de descarga eléctrica en caso de mal funcionamiento o avería. La conexión a tierra proporciona una trayectoria de mínima resistencia para la corriente eléctrica. Si su triturador no incluye un cable de alimentación instalado de fábrica, utilice un cable que tenga un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra. (Se recomienda el accesorio de cable de alimentación InSinkErator CRD-00). El enchufe debe estar enchufado en un tomacorriente que esté correctamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

Para trituradores conectados permanentemente:
Este triturador debe estar conectado a un sistema de cableado permanente, metálico y conectado a tierra; o un conductor de conexión a tierra del equipo debe tenderse con los conductores del circuito y conectarse al terminal o cable de conexión a tierra del equipo en el triturador.

La conexión incorrecta del conductor de conexión a tierra del equipo puede resultar en un riesgo de descarga eléctrica. Consulte con un electricista o técnico calificado si tiene dudas sobre si el triturador está correctamente conectado a tierra. Si el enchufe que está utilizando no encaja en el tomacorriente, no modifique el enchufe ni intente forzarlo para que entre en el tomacorriente; haga que un electricista calificado instale un tomacorriente adecuado.

• Este triturador debe estar correctamente conectado a tierra.
• No conecte el cable de tierra a la línea de suministro de gas.
• Desconecte la alimentación antes de instalar o reparar el triturador.
• Si se utiliza un enchufe con conexión a tierra de tres clavijas, el enchufe debe insertarse en un receptáculo con conexión a tierra de tres orificios.
• Todo el cableado debe cumplir con los códigos eléctricos locales.
• No vuelva a conectar la corriente eléctrica en el panel de servicio principal hasta que se instalen las conexiones a tierra adecuadas.

AVISO
No utilice masilla de fontanero en ninguna otra conexión del triturador que no sea la brida del fregadero. No utilice selladores de roscas ni pasta para tubos. Estos pueden dañar el triturador y causar daños a la propiedad.

Cuando utilice aparatos eléctricos, siempre se deben seguir las precauciones básicas, que incluyen:

• Lea todas las instrucciones antes de usar el aparato.
• Para reducir el riesgo de lesiones, es necesaria una estrecha supervisión cuando se utiliza un aparato cerca de niños.
• No introduzca los dedos ni las manos en un triturador de residuos.
• Gire el interruptor de alimentación a la posición de apagado (off) antes de intentar eliminar un atasco, retirar un objeto del triturador o presionar el botón de reinicio (reset).
• Cuando intente aflojar un atasco en un triturador de residuos, utilice la llave de servicio autónomo (selfservice wrenchette).
• Cuando intente retirar objetos de un triturador de residuos, utilice pinzas o alicates de mango largo.
• No introduzca lo siguiente en un triturador: conchas de almejas o ostras, limpiadores de desagües cáusticos o productos similares, vidrio, porcelana o plástico, huesos grandes (enteros), metal (como tapas de botellas, perdigones de acero, latas o utensilios), grasa caliente u otros líquidos calientes.
• Cuando no esté utilizando un triturador, deje el tapón en su lugar para reducir el riesgo de que caigan objetos en el triturador.
• Este producto está diseñado para desechar residuos normales de alimentos domésticos; la introducción de materiales que no sean residuos de alimentos en el triturador podría causar lesiones personales y/o daños a la propiedad.
• Para reducir el riesgo de lesiones, no utilice el fregadero que contiene el triturador para fines distintos a la preparación de alimentos (como bañar bebés o lavarse el cabello).
• No deseche lo siguiente en el triturador: pinturas, disolventes, limpiadores y productos químicos domésticos, fluidos de automoción, envoltorios de plástico.
• RIESGO DE INCENDIO: No almacene artículos inflamables como trapos, papel o latas de aerosol cerca del triturador. No almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca del triturador.
• PELIGRO DE FUGAS: Inspeccione regularmente el triturador y los accesorios de plomería en busca de fugas, que pueden causar daños a la propiedad y podrían provocar lesiones personales.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE FUNCIONAMIENTO

1. Retire el tapón de la abertura del fregadero y haga correr agua fría.
2. Encienda el interruptor de la pared para encender el triturador.
3. Introduzca lentamente los residuos de alimentos en el triturador.

   Coloque el tapón para minimizar la posible expulsión de material durante la trituración.
4. Una vez que se complete la trituración, apague el triturador y haga correr agua durante unos segundos para limpiar la línea de drenaje.

HAGA...

• Primero abra el agua fría y luego encienda el triturador. Continúe haciendo correr agua fría durante varios segundos después de que se complete la trituración para limpiar la línea de drenaje.
• Triture materiales duros como huesos pequeños, huesos de frutas y hielo. Las partículas dentro de la cámara de trituración crean una acción de fregado.
• Triture cáscaras de cítricos para refrescar los olores del desagüe.
• Utilice un limpiador, desengrasante o desodorizante para trituradores según sea necesario para aliviar los olores desagradables causados ​​por la acumulación de grasa.

NO...

• NO VIERTA GRASA O ACEITE POR SU TRITURADOR O CUALQUIER DESAGÜE. PUEDE ACUMULARSE EN LAS TUBERÍAS Y CAUSAR OBSTRUCCIONES EN EL DESAGÜE. COLOQUE LA GRASA EN UN TARRO O LATA Y DESÉCHELA EN LA BASURA.
• No use agua caliente cuando triture residuos de alimentos. Está bien drenar agua caliente en el triturador entre los períodos de trituración.
• No llene el triturador con una gran cantidad de cáscaras de vegetales a la vez. En su lugar, abra primero el agua y el triturador y luego agregue las cáscaras gradualmente.
• No triture grandes cantidades de cáscaras de huevo o materiales fibrosos como hojas de maíz, alcachofas, etc., para evitar una posible obstrucción del desagüe.
• No apague el triturador hasta que se complete la trituración y solo se escuche el sonido del motor y el agua.

INSTRUCCIONES DE MANTENIMIENTO PARA EL USUARIO

LIMPIEZA DEL TRITURADOR

Con el tiempo, las partículas de comida pueden acumularse en la cámara de trituración y el deflector. Un olor del triturador suele ser un signo de acumulación de comida. Para limpiar el triturador:

1. Coloque el tapón en la abertura del fregadero y llene el fregadero hasta la mitad con agua tibia.
2. Mezcle 1/4 taza de bicarbonato de sodio con agua. Encienda el triturador y retire el tapón del fregadero al mismo tiempo para eliminar las partículas sueltas.

Los trituradores también se pueden limpiar con Disposer Care®. Este producto no lo vende InSinkErator®, pero generalmente está disponible en los principales centros para el hogar, ferreterías y supermercados. Para obtener más información sobre Disposer Care®, comuníquese con Summit Brands al 1-888-476-6688 o www.summitbrands.com.

LIBERACIÓN DE ATASCO DEL TRITURADOR

Si el motor se detiene mientras el triturador está en funcionamiento, es posible que el triturador esté atascado. Para liberar el atasco:

1. Apague el triturador y el agua.
2. Inserte un extremo de la llave de servicio autónomo (self-service wrenchette) en el orificio central en la parte inferior del triturador (vea la Figura A). Mueva la llave de un lado a otro hasta que gire una revolución completa. Retire la llave.


3. Introduzca unas pinzas en el triturador y retire los objetos. Deje que el motor del triturador se enfríe durante 3 a 5 minutos, luego presione ligeramente el botón rojo de reinicio (reset) en la parte inferior del triturador (vea la Figura B). (Si el motor permanece inactivo, revise el panel de servicio para ver si hay interruptores automáticos disparados o fusibles quemados).


GARANTÍA DE SERVICIO COMPLETO

GARANTÍA DE SERVICIO COMPLETO A DOMICILIO DE 4 AÑOS – BADGER^® 333, BADGER^® 444
GARANTÍA DE SERVICIO COMPLETO A DOMICILIO DE 3 AÑOS – BADGER^® 5XP^® , BADGER^® 15ss, BADGER^® 900, & CONTRACTOR 333^®
GARANTÍA DE SERVICIO COMPLETO A DOMICILIO DE 2 AÑOS – BADGER^® 5, BADGER^® 5XT™, BADGER^® 500
GARANTÍA DE SERVICIO COMPLETO A DOMICILIO DE 1 AÑO – BADGER^® 1, BADGER^® 1XT™, BADGER^® 100

Esta garantía limitada es proporcionada por InSinkErator®, una división de Emerson Electric Co., ("InSinkErator" o "Fabricante" o "nosotros" o "nuestro") al propietario consumidor original del producto InSinkErator con el que se proporciona esta garantía limitada (el "Producto InSinkErator"), y a cualquier propietario posterior de la residencia en la que se instaló originalmente el Producto ("Cliente" o "usted" o "su").

InSinkErator garantiza al Cliente que su Producto InSinkErator estará libre de defectos en materiales y mano de obra, sujeto a las exclusiones que se describen a continuación, durante el período de garantía, que comienza en la fecha posterior entre: (a) la fecha en que se instaló originalmente su Producto InSinkErator, (b) la fecha de compra, o (c) la fecha de fabricación identificada por el número de serie de su Producto InSinkErator. Se le pedirá que muestre documentación escrita que respalde (a) o (b). Si no puede proporcionar documentación que respalde (a) o (b), la fecha de inicio del Período de Garantía será determinada por el Fabricante, a su entera y absoluta discreción, en función del número de serie de su Producto InSinkErator.

Qué está cubierto
Esta garantía limitada cubre los defectos de materiales o mano de obra, sujetos a las exclusiones que se indican a continuación, en los productos InSinkErator utilizados por un Cliente consumidor únicamente para uso residencial, e incluye todos los repuestos y los costos de mano de obra. SU ÚNICO Y EXCLUSIVO RECURSO BAJO ESTA GARANTÍA LIMITADA SE LIMITARÁ A LA REPARACIÓN O EL REEMPLAZO DEL PRODUCTO INSINKERATOR.

Qué no está cubierto
Esta garantía limitada no se extiende a y excluye expresamente:

• Pérdidas o daños o la imposibilidad de operar su Producto InSinkErator como resultado de condiciones fuera del control del Fabricante, incluyendo, sin limitación, accidente, alteración, uso indebido, abuso, negligencia (que no sea del Fabricante), falta de instalación, mantenimiento, ensamblaje o montaje del Producto InSinkErator de acuerdo con las instrucciones del Fabricante o los códigos eléctricos y de plomería locales.
• Desgaste que se espera que ocurra durante el curso normal de uso, incluyendo sin limitación, óxido cosmético, rasguños, abolladuras o pérdidas o daños comparables y razonablemente esperados.

Además de las exclusiones anteriores, esta garantía limitada no se aplica a los productos InSinkErator instalados en una aplicación comercial o industrial.

No se aplica ninguna otra garantía expresa
Esta garantía limitada es la única y exclusiva garantía proporcionada al Cliente identificado anteriormente. No se aplica ninguna otra garantía expresa, escrita o verbal. Ningún empleado, agente, distribuidor u otra persona está autorizado a alterar esta garantía limitada o a otorgar cualquier otra garantía en nombre del Fabricante. Los términos de esta garantía limitada no serán modificados por el Fabricante, el propietario original o sus respectivos sucesores o cesionarios.

Qué haremos para corregir los problemas
Si su Producto InSinkErator no funciona de acuerdo con la documentación que se le proporcionó, o si tiene preguntas sobre su Producto InSinkErator o sobre cómo determinar cuándo se necesita servicio, llame a la línea gratuita InSinkErator AnswerLine™ al 1 (800) 558-5700, o visite nuestro sitio web en www.insinkerator.com. También puede notificarnos en: InSinkErator Service Center, 4700 21st Street, Racine, Wisconsin 53406 USA. La siguiente información debe proporcionarse como parte de su reclamo de garantía: su nombre, dirección, número de teléfono, el modelo y número de serie de su Producto InSinkErator y, si es necesario, previa solicitud, confirmación escrita de: (a) la fecha que figura en su recibo de instalación, o (b) la fecha que figura en su recibo de compra.

El fabricante o su representante de servicio autorizado determinará, a su entera y absoluta discreción, si su Producto InSinkErator está cubierto por esta garantía limitada. Se le proporcionará la información de contacto de su Centro de Servicio InSinkErator autorizado más cercano. Comuníquese con su Centro de Servicio InSinkErator directamente para recibir servicio de reparación o reemplazo de la garantía en el hogar. Solo un representante de servicio autorizado de InSinkErator puede proporcionar servicio de garantía. InSinkErator no es responsable de los reclamos de garantía que surjan del trabajo realizado en su Producto InSinkErator por alguien que no sea un representante de servicio autorizado de InSinkErator.

Si se realiza un reclamo cubierto durante el Período de Garantía, el Fabricante, a través de su representante de servicio autorizado, reparará o reemplazará su Producto InSinkErator. El costo de las piezas de repuesto o de un nuevo Producto InSinkErator, y el costo de la mano de obra para la reparación o instalación del Producto InSinkErator de reemplazo se proporcionan sin costo alguno para usted. La reparación o el reemplazo serán determinados por el Fabricante o su representante de servicio autorizado a su entera discreción. Todos los servicios de reparación y reemplazo se le proporcionarán en su hogar. Si el Fabricante determina que su Producto InSinkErator debe ser reemplazado en lugar de reparado, la garantía limitada del Producto InSinkErator de reemplazo se limitará al plazo restante no vencido del Período de Garantía original.

Limitación de responsabilidad

EN LA MEDIDA EN QUE LO PERMITA LA LEY, EN NINGÚN CASO EL FABRICANTE O SUS REPRESENTANTES DE SERVICIO AUTORIZADOS SERÁN RESPONSABLES DE NINGÚN DAÑO INCIDENTAL, ESPECIAL, INDIRECTO O CONSECUENTE, INCLUYENDO CUALQUIER PÉRDIDA ECONÓMICA, YA SEA RESULTANTE DEL INCUMPLIMIENTO, USO, MAL USO O INCAPACIDAD DE USO DEL PRODUCTO INSINKERATOR O DE LA NEGLIGENCIA DEL FABRICANTE O DE SUS REPRESENTANTES DE SERVICIO AUTORIZADOS. EL FABRICANTE NO SERÁ RESPONSABLE DE LOS DAÑOS CAUSADOS POR LA DEMORA EN EL CUMPLIMIENTO Y EN NINGÚN CASO, INDEPENDIENTEMENTE DE LA FORMA DEL RECLAMO O CAUSA DE ACCIÓN (YA SEA BASADA EN CONTRATO, INFRACCIÓN, NEGLIGENCIA, RESPONSABILIDAD ESTRICTA, OTRO AGRAVIO O DE OTRO MODO), LA RESPONSABILIDAD DEL FABRICANTE ANTE USTED EXCEDERÁ EL PRECIO PAGADO POR EL PROPIETARIO ORIGINAL POR EL PRODUCTO INSINKERATOR.

El término "daños consecuentes" incluirá, entre otros, la pérdida de ganancias anticipadas, la interrupción del negocio, la pérdida de uso o ingresos, el costo del capital o la pérdida o daño de la propiedad o el equipo.

Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que es posible que la limitación anterior no se aplique en su caso. Esta garantía limitada le otorga derechos legales específicos y también puede tener otros derechos que varían de un estado a otro.

Los trituradores de residuos de alimentos proporcionan una alternativa ambientalmente responsable al transporte de residuos de alimentos a los vertederos. Y pueden ayudar a reducir las emisiones de gases de efecto invernadero. En las plantas de tratamiento de aguas residuales capaces, los residuos de alimentos se pueden convertir en biosólidos y utilizarse como fertilizantes. Las plantas capaces también pueden reciclar los residuos de alimentos en energía renovable. (Consulte la planta en su área).

For U.S.: www.insinkerator.com/green
For Canada: www.insinkerator.ca

InSinkErator® puede realizar mejoras y/o cambios en las especificaciones en cualquier momento, a su entera discreción, sin previo aviso ni obligación, y además se reserva el derecho de cambiar o descontinuar los modelos.

La configuración del collar de montaje es una marca comercial de Emerson Electric Co.

El logotipo de Emerson es una marca comercial y de servicio de Emerson Electric Co.

© 2008 InSinkErator, InSinkErator® es una división de Emerson Electric Co. Todos los derechos reservados.
