Manual de NOCO Genius Boost Plus GB40

ANTES DE USAR, LEA Y COMPRENDA LA INFORMACIÓN DE SEGURIDAD DEL PRODUCTO. No seguir las instrucciones puede resultar en DESCARGA ELÉCTRICA, EXPLOSIÓN o INCENDIO, lo que puede resultar en LESIONES GRAVES, MUERTE, DAÑOS AL DISPOSITIVO o A LA PROPIEDAD. No deseche esta información.

Bienvenido

Gracias por comprar el NOCO Genius ® Boost™ GB40. Lea y comprenda la Guía del usuario antes de operar el producto. Si tiene preguntas sobre nuestro arrancador, consulte nuestra información de soporte integral en www.no.co/support. Para comunicarse con NOCO para obtener soporte personalizado (no disponible en todas las áreas), visite www.no.co/connect.

Qué hay en la caja

• Arrancador de litio GB40
• Cable micro USB
• Cargador USB de 12V
• Pinzas de batería X Connect HD
• Guía del usuario e información y garantía

Contacto con NOCO

Teléfono: 1.800.456.6626
Correo electrónico: support@no.co
Dirección postal: 30339 Diamond Parkway, #102, Glenwillow, OH 44139, Estados Unidos de América

Acerca de GB40

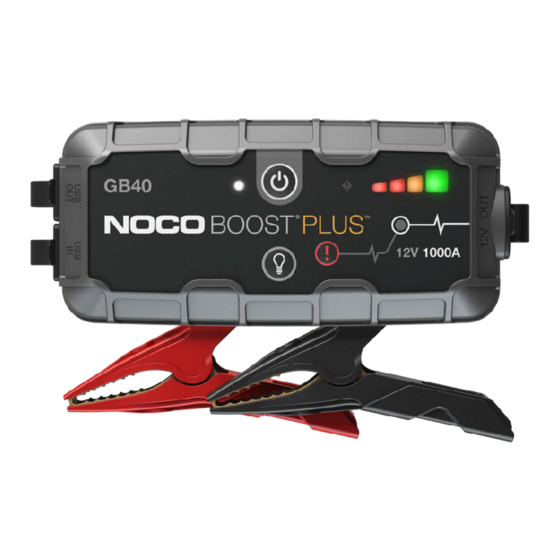

El NOCO Genius^® Boost™ GB40 es un arrancador de litio-ion ultra compacto y portátil para automóviles, barcos, motocicletas, vehículos todo terreno (ATV), cortadoras de césped, vehículos recreativos (RV), tractores, camiones y más. Es extremadamente seguro para cualquier persona. Cuenta con tecnología a prueba de chispas y protección contra polaridad inversa. El GB40 puede arrancar instantáneamente la mayoría de las aplicaciones de una sola batería, hasta 20 veces con una sola carga. El GB40 también está equipado con una batería USB y una linterna LED, lo que lo convierte en la herramienta de emergencia definitiva.

Empezando

El GB40 viene parcialmente cargado de fábrica y debe cargarse por completo antes de usarlo. Lea y comprenda cuidadosamente el manual del propietario del vehículo sobre las precauciones específicas y los métodos recomendados para arrancar el vehículo. Asegúrese de determinar el voltaje y la composición química de la batería consultando el manual del propietario de la batería antes de usar este producto. El GB40 es solo para arrancar baterías de plomo-ácido de 12 voltios.

Conexión a la batería

Antes de conectarse a la batería, verifique que tenga una batería de plomo-ácido de 12 voltios. El GB40 no es adecuado para ningún otro tipo de batería. Identifique la polaridad correcta de los terminales de la batería en la batería. El terminal positivo de la batería normalmente está marcado con estas letras o símbolo (POS,P,+). El terminal negativo de la batería normalmente está marcado con estas letras o símbolo (NEG,N,-). No realice ninguna conexión al carburador, las líneas de combustible o las piezas de metal de lámina delgada. Las siguientes instrucciones son para un sistema de tierra negativo (el más común). Si su vehículo es un sistema de tierra positivo (muy poco común), siga las siguientes instrucciones en orden inverso.

1. Conecte la pinza de batería HD positiva (roja) al terminal positivo (POS,P,+) de la batería.
2. Conecte la pinza de batería HD negativa (negra) al terminal negativo (NEG,N,-) de la batería o al chasis del vehículo.
3. Al desconectar, desconecte en la secuencia inversa, retirando primero el negativo (o el positivo primero para los sistemas de tierra positiva).

Arrancar

1. Verifique el voltaje y la composición química de la batería.
2. Confirme que las pinzas de batería HD estén conectadas a los terminales de batería de polaridad correctos.
3. Conecte el conector HD X al GB40.
4. Asegúrese de que todas las cargas de energía del vehículo (faros, radio, aire acondicionado, etc.) estén apagadas antes de intentar arrancar el vehículo.
5. Presione el "Power Button" (Botón de encendido) para comenzar a arrancar. Todos los LED parpadearán, lo que indica que todos los LED funcionan correctamente. Si está conectado correctamente a la batería, el LED blanco de "Boost" (Refuerzo) se iluminará. Si las pinzas de la batería están conectadas al revés, el LED rojo de "Error" se iluminará. Invierta las conexiones para borrar este error y luego se iluminará el LED blanco de "Boost" (Refuerzo). El LED blanco de "Boost" (Refuerzo) se ilumina cuando el GB40 está listo para arrancar su vehículo.
6. Intente encender el vehículo. La mayoría de los vehículos arrancarán de inmediato. Algunos vehículos pueden requerir que el GB40 esté conectado hasta por 30 segundos antes de arrancar. Si el vehículo no arranca de inmediato, espere de 20 a 30 segundos e intente nuevamente. No intente más de cinco (5) arranques consecutivos en un período de quince (15) minutos. Deje que el GB40 descanse durante quince (15) minutos antes de intentar arrancar el vehículo nuevamente.
7. Una vez que haya encendido su vehículo, desconecte las pinzas de la batería y retire el GB40.

Baterías de bajo voltaje y anulación manual

El GB40 está diseñado para arrancar baterías de plomo-ácido de 12 voltios hasta 2 voltios. Si su batería está por debajo de 2 voltios, el LED de "Boost" (Refuerzo) estará "apagado" ("Off"). Esto es una indicación de que el GB40 no puede detectar una batería.

Si necesita arrancar una batería por debajo de 2 voltios, existe una función de "Manual Override" (Anulación manual), que le permite forzar "On" (Encendido) la función de arranque.

USE ESTE MODO CON EXTREMO CUIDADO. ESTE MODO ES SOLO PARA BATERÍAS DE PLOMO-ÁCIDO DE 12 VOLTIOS. TANTO LAS CARACTERÍSTICAS DE PROTECCIÓN A PRUEBA DE CHISPAS COMO DE POLARIDAD INVERSA ESTÁN DESACTIVADAS. PRESTE MUCHA ATENCIÓN A LA POLARIDAD DE LA BATERÍA ANTES DE USAR ESTE MODO. NO PERMITA QUE LAS PINZAS POSITIVAS Y NEGATIVAS DE LA BATERÍA SE TOQUEN O SE CONECTEN ENTRE SÍ, YA QUE EL PRODUCTO GENERARÁ CHISPAS. ESTE MODO UTILIZA UNA CORRIENTE MUY ALTA (HASTA 1000 AMPERIOS) QUE PUEDE CAUSAR CHISPAS Y ALTO CALOR SI NO SE UTILIZA CORRECTAMENTE. SI NO ESTÁ SEGURO DE UTILIZAR ESTE MODO, NO LO INTENTE Y BUSQUE AYUDA PROFESIONAL.

Antes de usar la función "Manual Override" (Anulación manual), asegúrese de que las pinzas de la batería HD estén conectadas a los terminales de la batería de polaridad correcta y que el conector HD X esté conectado al GB40. Para usar la función "Manual Override" (Anulación manual), mantenga presionado el "Manual Override Button" (Botón de anulación manual) (un icono de signo de exclamación rojo dentro de un círculo rojo) durante tres (3) segundos. El LED blanco de "Boost" (Refuerzo) parpadeará "On" (Encendido) y "Off" (Apagado) indicando que ha ingresado correctamente en "Manual Override" (Anulación manual) y está listo para arrancar su vehículo. Si se conecta con polaridad inversa, el LED rojo de "Error" se iluminará y la unidad no funcionará.

APAGUE ("OFF") EL GB40 ANTES DE DESCONECTAR LAS PINZAS DE LA BATERÍA. ESTO GARANTIZARÁ SU SEGURIDAD. RECUERDE QUE TANTO LAS CARACTERÍSTICAS DE PROTECCIÓN A PRUEBA DE CHISPAS COMO DE POLARIDAD INVERSA ESTÁN DESACTIVADAS.

La mayoría de los vehículos arrancarán de inmediato. Algunos vehículos pueden requerir que el GB40 esté conectado hasta por 30 segundos antes de arrancar. Si el vehículo no arranca de inmediato, espere de 20 a 30 segundos e intente nuevamente. No intente más de cinco (5) arranques consecutivos en un período de quince (15) minutos. Deje que el GB40 descanse durante quince (15) minutos antes de intentar arrancar el vehículo nuevamente.

Comprensión de los LED de carga

El GB40 tiene cuatro (4) LED de carga: 25%, 50%, 75% y 100%. Estos LED de carga indican el estado de carga (SOC) de la batería interna. Ver abajo:

LED	Explicación
25% LED rojo	El LED de carga del 25% "respirará" ("breath") encendido/apagado mientras se carga y estará en rojo fijo cuando la batería interna esté cargada al 25%.
50% LED rojo	El LED de carga del 50% "respirará" ("breath") encendido/apagado mientras se carga y estará en rojo fijo cuando la batería interna esté cargada al 50%.
75% LED amarillo	El LED de carga del 75% "respirará" ("breath") encendido/apagado mientras se carga y estará en amarillo fijo cuando la batería interna esté cargada al 75%.
100% LED verde	El LED de carga del 100% "respirará" ("breath") encendido/apagado mientras se carga y estará en verde fijo cuando la batería interna esté completamente cargada. Cuando se conecta a un cargador USB, no se iluminará ningún otro LED de carga. Una vez desconectado del cargador, los cuatro (4) LED de carga se iluminarán cuando la batería interna esté entre el 75% y el 100%, y la unidad esté encendida ("ON").

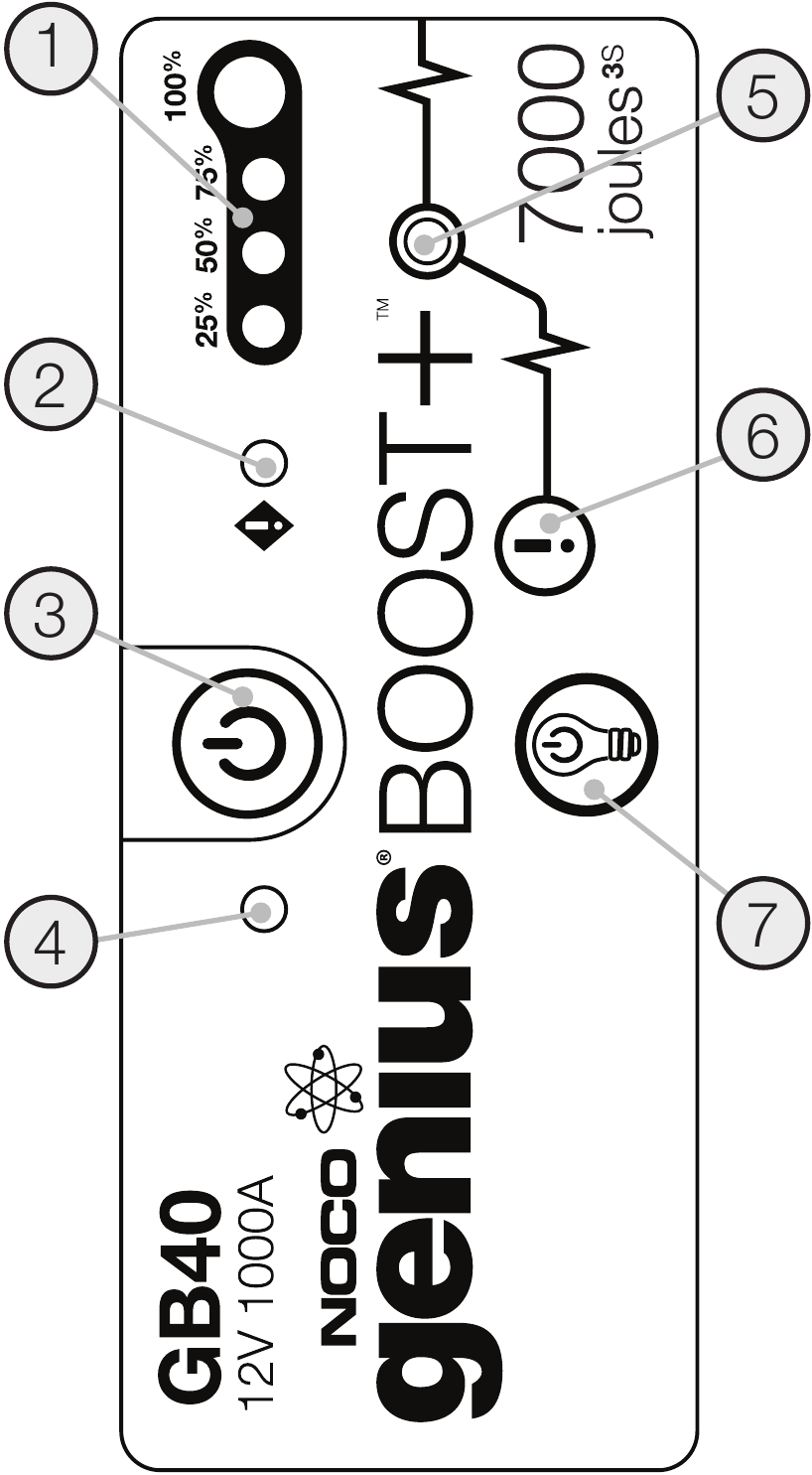

Interfaz de usuario

1. Nivel de batería interna
   Indica el nivel de carga de la batería interna.
2. LED de error
   Se ilumina en rojo si se detecta polaridad inversa, o parpadea "On" (Encendido) y "Off" (Apagado) cuando la temperatura interna de la batería es demasiado alta.
3. "Power Button" (Botón de encendido)
   Púlselo para encender ("On") y apagar ("Off") la unidad.
4. LED de encendido
   Se ilumina en blanco cuando la unidad está encendida ("On").
5. LED de "Boost" (Refuerzo)
   Se ilumina en blanco cuando el "Boost" (Refuerzo) está activo. Si la unidad está conectada correctamente a una batería, el GB40 detectará automáticamente una batería y entrará en modo "Boost" (Refuerzo) (el LED parpadea en blanco cuando la función de "Manual Overide" (Anulación manual) está activa).
6. "Manual Override Button" (Botón de anulación manual)
   Para habilitar, mantenga presionado durante tres (3) segundos.

   Desactiva la protección de seguridad y fuerza manualmente el "Boost" (Refuerzo) a "On" (Encendido). Solo para usar cuando una batería está demasiado baja para ser detectada.
7. "Light Mode Button" (Botón de modo de luz)
   Alterna la luz LED ultrabrillante a través de 7 modos de luz: 100% > 50% > 10% > SOS > Blink (Parpadeo) > Strobe (Estroboscópico) > Off (Apagado)

Cuándo recargar el GB40

LED	Explicación
25% LED rojo	El LED de carga del 25% pulsará lentamente "On" (Encendido) y "Off" (Apagado), cuando la batería esté cargada a menos del 25%. Cuando la batería esté cargada al 25%, el LED de carga rojo estará fijo.
50% LED rojo	El LED de carga del 50% pulsará lentamente "On" (Encendido) y "Off" (Apagado), cuando la batería esté cargada a menos del 50%. Cuando la batería esté cargada al 50%, el LED de carga rojo estará fijo.
75% LED amarillo	El LED de carga del 75% pulsará lentamente "On" (Encendido) y "Off" (Apagado), cuando la batería esté cargada a menos del 75%. Cuando la batería esté cargada al 75%, el LED de carga amarillo estará fijo.
100% LED verde	El LED de carga del 100% pulsará lentamente "On" (Encendido) y "Off" (Apagado), cuando la batería esté cargada a menos del 100%. Cuando la batería esté completamente cargada, el LED verde estará fijo y los LED de carga del 25%, 50% y 75% se apagarán ("Off").

Comprensión de las condiciones de error

El GB40 mostrará una condición de error cuando esté presente una condición de polaridad inversa, una batería por debajo de dos (2) voltios o el sobrecalentamiento interno de la batería. Cuando una de estas condiciones de error está presente, sucederá lo siguiente:

Cargando el GB40

Conecte el GB40 utilizando el cable de carga USB incluido al puerto USB IN y al cargador de coche USB. También se puede recargar desde cualquier puerto con alimentación USB, como un adaptador de CA, un cargador de coche, una computadora portátil y más. El puerto USB IN tiene una capacidad nominal de 2.1 amperios para garantizar una carga segura y eficiente de la batería interna de litio. Debido a las regulaciones de la FCC, recomendamos no cargar y descargar la unidad al mismo tiempo.

Tiempos de carga

El tiempo para recargar un GB40 variará según el nivel de descarga y la fuente de alimentación utilizada. Los resultados reales pueden variar debido a las condiciones de la batería.

Carga de sus dispositivos USB

Puede recargar virtualmente cualquier dispositivo USB, como un teléfono inteligente. Conecte el cable de carga USB incluido al puerto USB OUT y conéctelo a su dispositivo USB.

La cantidad de veces que puede recargar un dispositivo USB variará entre los dispositivos. Para los tiempos de recarga, comuníquese con el fabricante de su dispositivo.

Linterna LED

El GB40 tiene una linterna LED ultrabrillante integrada. Tiene siete (7) modos de luz que afectan su rendimiento y longevidad: 100%, 50%, 10%, SOS, Blink (Parpadeo), Strobe (Estroboscópico) y Off (Apagado).

Para encender ("On") y apagar ("Off") la linterna, use el "Power button" (Botón de encendido) con el icono de la bombilla. Presione una vez para encender la linterna ("On") al 100% de luminosidad, nuevamente para el 50% de luminosidad (dentro de 3 segundos), nuevamente para el 10% de luminosidad (dentro de 3 segundos), nuevamente para SOS (dentro de 3 segundos), nuevamente para Blink (Parpadeo) (dentro de 3 segundos), nuevamente para Strobe (Estroboscópico) (dentro de 3 segundos) y nuevamente para "Off" (Apagado). Si no se selecciona un modo de luz en 3 segundos, permanecerá encendido ("On") en el modo de luz actual, y la siguiente selección apagará la linterna ("Off").

Dependiendo de la selección del modo, el GB40 tendrá varios niveles de salida y tiempo de ejecución. Seleccionar un nivel de potencia más bajo cuando use el GB40 durante períodos prolongados de tiempo prolongará la vida útil de la batería.

Modos:
100% > 50% > 10% > SOS > Blink (Parpadeo) > Strobe (Estroboscópico) > Off (Apagado)

Apagado automático para ahorro de energía

El GB40 tiene una función de ahorro de energía incorporada que apagará automáticamente la unidad después de siete (7) horas. Para continuar usando, simplemente encienda la unidad nuevamente.

Especificaciones técnicas

1.800.456.6626
support@no.co
30339 Diamond Parkway, #102
Glenwillow, OH 44139
Estados Unidos de América

no.co
